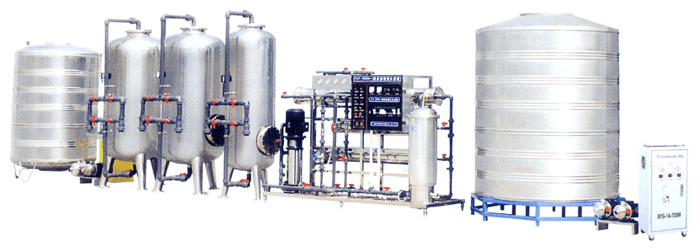

Оборудование для розлива воды

1

Насос исходной воды

1 шт.

- Модель: CDL16-30
- Производительность: 20 м³/ч
- Напор: 23 м
- Мощность: 3 кВт

2

Фильтр с кварцевым песком

1 компл.

- Модель: JDL-1000
- Габариты: Ø1000×2800 мм
- Производительность: 20 м³/ч
- Рабочее давление: 0.4 МПа
- Загрузка: кварцевый песок (1500 кг)

- Материал: нерж. сталь SUS304

3

Фильтр с активированным углем

1 компл.

- Модель: CHT-1000
- Габариты: Ø1000×2800 мм
- Производительность: 20 м³/ч
- Рабочее давление: 0.4 МПа
- Загрузка: активированный уголь 8# (600 кг)

- Материал: нерж. сталь SUS304

4

Мелкопористый фильтр

1 компл.

- Модель: JML-400
- Габариты: Ø400×1500 мм
- Точность фильтрации: 5 мкм

- Материал: нерж. сталь SUS304

5

Био-фильтр (тонкой очистки)

1 компл.

- Модель: JML-400
- Габариты: Ø400×1500 мм
- Точность фильтрации: 1 мкм

- Материал: нерж. сталь SUS304

6

Система дозирования ингибитора отложений

1 компл.

- Назначение: предотвращение образования накипи на мембранах
- Оснащение: импортное контрольное устройство

7

Установка обратного осмоса

1 компл.

- Модель: FST-1000
- Производительность: 10 т/ч
- Входная производительность: 20 т/ч
- Солесечение: 98%
- Выход системы: 20-75%
- Рабочее давление: 1.5 МПа
- Габариты рамы: 2800×1000×1800 мм
- Мембраны: 8″ × 4000 мм (5 шт.)
- Оснащение:
- Расходомер: 2 шт.
- Датчик давления: Y-80 (2 шт., 4.3 МПа)
- Измеритель электропроводности: CM-230

- Материал рамы: нерж. сталь
- Трубопровод: нерж. сталь 304
- Электроника: Schneider (Франция)
- Преобразователи давления: Omron (Япония)

8

Озонатор (Стерилизатор озоном)

1 шт.

- Модель: XG
- Производительность: 40 г/ч
- Объем: 1.2 м³
- Вес: 60 кг

9

Бак чистой воды

1 шт.

- Модель: PT-10000L
- Габариты: Ø2100×3800 мм
- Объем: 10 м³

- Материал: нерж. сталь 304

Давление, МПа

Расход, м³/мин

Машина для автоматического выдергивания крышки

500x500x1900

-

0.6

0.8

Машина автоматической внешней промывки

1600x1100x2000

1.5

0.6

-

Система автоматической погрузки бутылей

1200x1000x1500

0.75

0.4

0.05

Машина автоматической промывки

5000x1200x1800

-

>0.6

0.6

Машина нанесения крышки и запечатывания

2200x1200x1800

5.07 (Σ)

-

-

Машина термоусадки

1000 (длина тоннеля)

6.0

-

-

Генератор пара

*500x500x1000*

(входит в 6.0)

-

-

Машина для автоматического выдергивания крышки

- Световой датчик для предотвращения работы при отсутствии крышки.
- Сигнал цилиндра для контроля процесса и аварийного оповещения.

Машина автоматической внешней промывки

- Микропереключатели на входе и выходе.
- Вращательный механизм погрузки.
- Датчик локализации для автоматического начала мойки.
- Очистка дна вертикальной щеткой.
- Очистка корпуса главной вращающейся щеткой (3 оборота).

Система автоматической погрузки бутылей

- Функции интегрированы в работу линии (логистика бутылей).

Машина автоматической промывки

- 3 технологических участка:
1-й: Сброс крышек, щелочная мойка (x2), отсос воздуха, сушка (x2), стерилизация (x2), сушка.
2-й: Мойка высокого давлением (x2), сушка, мойка озонированной водой, сушка.
- Бак из нерж. стали 304.
- Регулировочный клапан против разбрызгивания.
- Сетчатый фильтр.
- Блокировка при числе бутылей < 3.
- Система ЧРП для насосов (экономия энергии, стабильное давление).
- Смотровые окна и съемные дверцы для обслуживания.

Машина нанесения крышки и запечатывания

- Датчик уровня для контроля розлива.
- Система крышкования с буферным и пружинным механизмом.
- Амортизированное придавливание крышки.
- Фотоэлектрический датчик контроля подачи крышек с оповещением об отсутствии.

Машина термоусадки

- Парогенератор интегрированный.
- Автоматическая подача воды.
- Функция автоматического мешкования.

Общая система

- Кнопка экстренной остановки.
- Возможность работы как единой линии, так и отдельных аппаратов.

1

Машина автоматического выдергивания крышки

1 шт.

- Габариты: 500x500x1900 мм
- Расход воздуха: 0.15 м³/мин
- Давление: 0.6 МПа
- Управление: PLC

- Каркас: нерж. сталь 50x50x2.0 мм
- Материал обшивки: сталь 304
- Пневматика: AirTAC
- Фотоэлектрический датчик: AUTONICS

2

Машина внешней очистки

1 шт.

- Габариты: 1600x1100x2000 мм
- Мощность: 1.5 кВт
- Тип: вращательная, с щетками и функцией промывки
- Управление: PLC (совместно с машиной №1)

- Каркас: нерж. сталь 50x50x2.0 мм
- Материал обшивки: сталь 304
- PLC: Mitsubishi
- Датчики и бесконтактные переключатели: AUTONICS
- Производство: Япония

3

Система автоматической погрузки бутылей

1 шт.

- Габариты: 1200x1000x1500 мм
- Мощность: 0.37 кВт
- Расход воздуха: 0.15 м³/мин

- Каркас: нерж. сталь 50x50x2.0 мм
- Материал обшивки: сталь 304
- Датчики: AUTONICS
- Пневматика: AirTAC

4

Машина промывки, розлива и запечатывания

1 шт.

- Общие габариты: 5000x1200x1800 мм
- Габариты модуля розлива: 2200x1200x1800 мм
- Рабочие позиции: 13 потоков
- Мощность: промывка 3 кВт, розлив 1.5 кВт
- Розлив: 3 головки, регулируемый
- Нанесение крышек: цепное

- Каркас: нерж. сталь 45x75x2.0 мм
- Материал обшивки: сталь 304
- PLC: Mitsubishi
- Датчики: AUTONICS
- Водяной насос: Китай
- Двигатель подачи: Китай
- Двигатель упорядочивания крышек: Тайвань
- Пневматика: AirTAC
- Привод: редукторный двигатель (главный вал)

5

Машина термоусадки

1 шт.

- Мощность: 6 кВт
- Комплектация: парогенератор

-

6

Световой датчик

1 шт.

- Габариты: 710x400x1300 мм
- Мощность: 40 кВт

-

7

Система подачи (конвейер)

16 м

- Длина: 16 метров

- Материал: нерж. сталь 304
