Линия для розлива воды в бутылки 0.5–1 л
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Современное автоматизированное решение для розлива питьевой воды в ПЭТ-бутылки объемом 0.5-1 литр. Линия обеспечивает полный цикл обработки: от мойки тары и розлива до укупорки и маркировки. Оборудование отличается высокой производительностью — до 4000 бутылок в час — и соответствует международным стандартам качества.

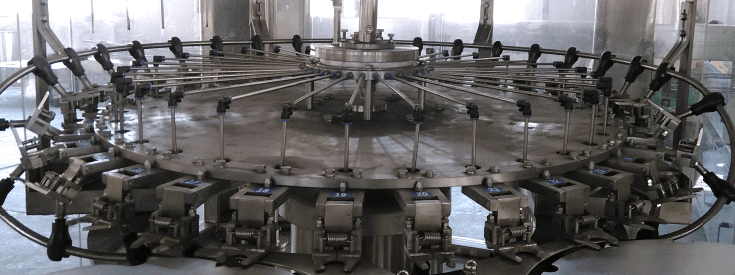

Машина для промывки

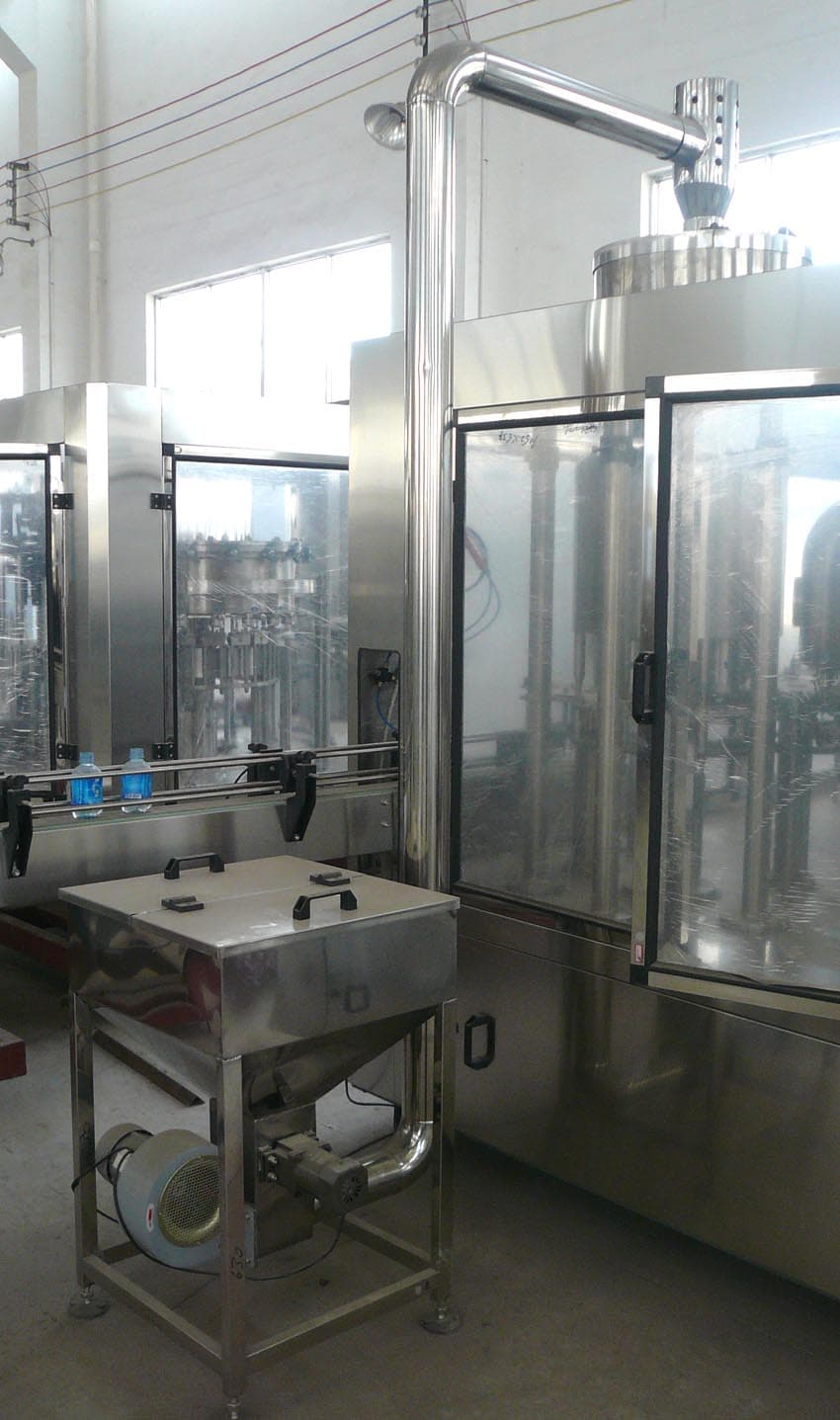

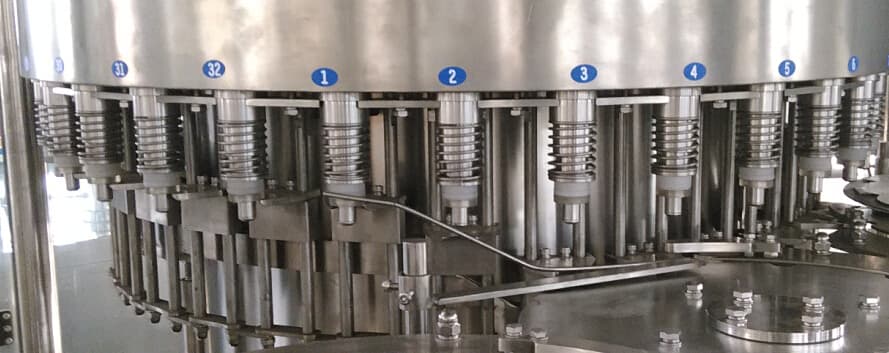

Машина для розлива
Машина для укупорки
Категория | Параметр | Значение / Характеристика | Производитель / Примечания |
|---|---|---|---|
Основные параметры | Модель | CGF18-18-6 | |
Производительность | 3000-4000 бут./ч | ||
Объем розлива | 500-1000 мл | ||
Точность розлива | ≤ ±5 мм | ||
Диаметр бутылки | Ø50-100 мм | ||
Высота бутылки | 150-310 мм | ||
Тип крышки | Пластиковая резьбовая | ||
Энергопотребление | Общая мощность | 4.3 кВт | |
Электропитание | 380 В, 50 Гц | ||
Пневматика | Давление сжатого воздуха | 0.6-0.8 МПа | |
Расход воздуха | 0.8 м³/мин | ||
Габариты и вес | Размеры (Д×Ш×В) | 2050×1850×2400 мм | |
Вес | 2500 кг | ||
Компоненты | PLC | Mitsubishi (Япония) | |
Сенсорный экран | WEINVIEW (Китай) | ||
Термореле | Siemens (Германия) | ||
Контактор переменного тока | Siemens (Германия) | ||
Мини-выключатель | Siemens (Германия) | ||
Насос | Китай | ||
Дополнительно | Особенности | Автоматическая регулировка высоты | |
Защита от перелива и капель | |||
Остановка при отсутствии бутылок | |||
Материал корпуса | Нержавеющая сталь пищевого качества |
Машина для нанесения крышки
Световой датчик

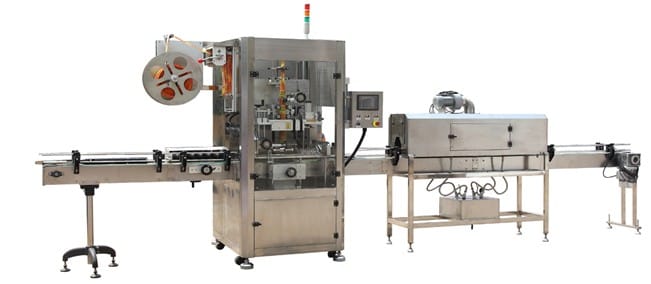

Машина для нанесения этикетки
Источник питания | 3&380/220 В перем. тока |
Мощность | 3 кВт |
Габариты | 2220×1100×2100 (мм) |
Скорость упаковки | 250 бут. в мин. (макс.) |
Размер бутылки | ф28-ф125*300 (Выс.) мм |
Толщина этикетки | 0.035-0.07 мм |
Материал этикетки | PVC PET OPS |
Высота этикетки | 30-250 мм (макс.) |
Вес оборудования | 480 кг |
Струйный фильтр
Параметр | Значение / Диапазон |
|---|---|
Количество строк печати | 1-3 |
Разрешение (пиксель) | 5×5, 5×7, 5×8, 7×10, 9×7, 9×8, 12×16, 18×24, 24×32 |
Высота знаков | 2 – 18 мм |
Максимальная скорость печати | 6,6 м/с |
Рабочий температурный диапазон | 0 – 45 °C |
Габаритные размеры (Д×Ш×В) | 500 × 422 × 300 мм |
Размер головки (Д×Ш×В) | 200 × 39 × 20 мм |
Напряжение питания | 220 В |
Потребляемая мощность | 100 ВА |
Длина трубки (шланга) | 3 м |

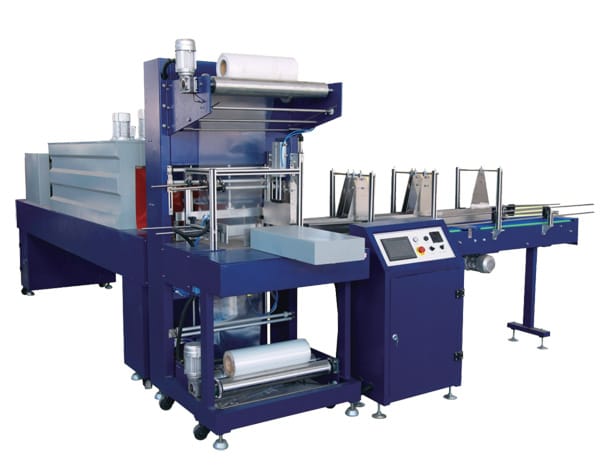

PLC система управления
Внешние габариты | Д 5050* Ш 3300* В 2100 |
Вес оборудования | 1.2 т |
Размер печи термоусадки | Д 3700* Ш 920* В 1750 |
Максимальный размер упаковки | Д 600* Ш 400* В 350 |
Скорость упаковки | 8-12 упаковок |
Высота конвейера | 920 (регулировка - 100 мм) |
Источник питания | 380 В 50 Гц |
Давление воздуха | 0.6-0.8 мПа |
Общая мощность | 20 кВт |

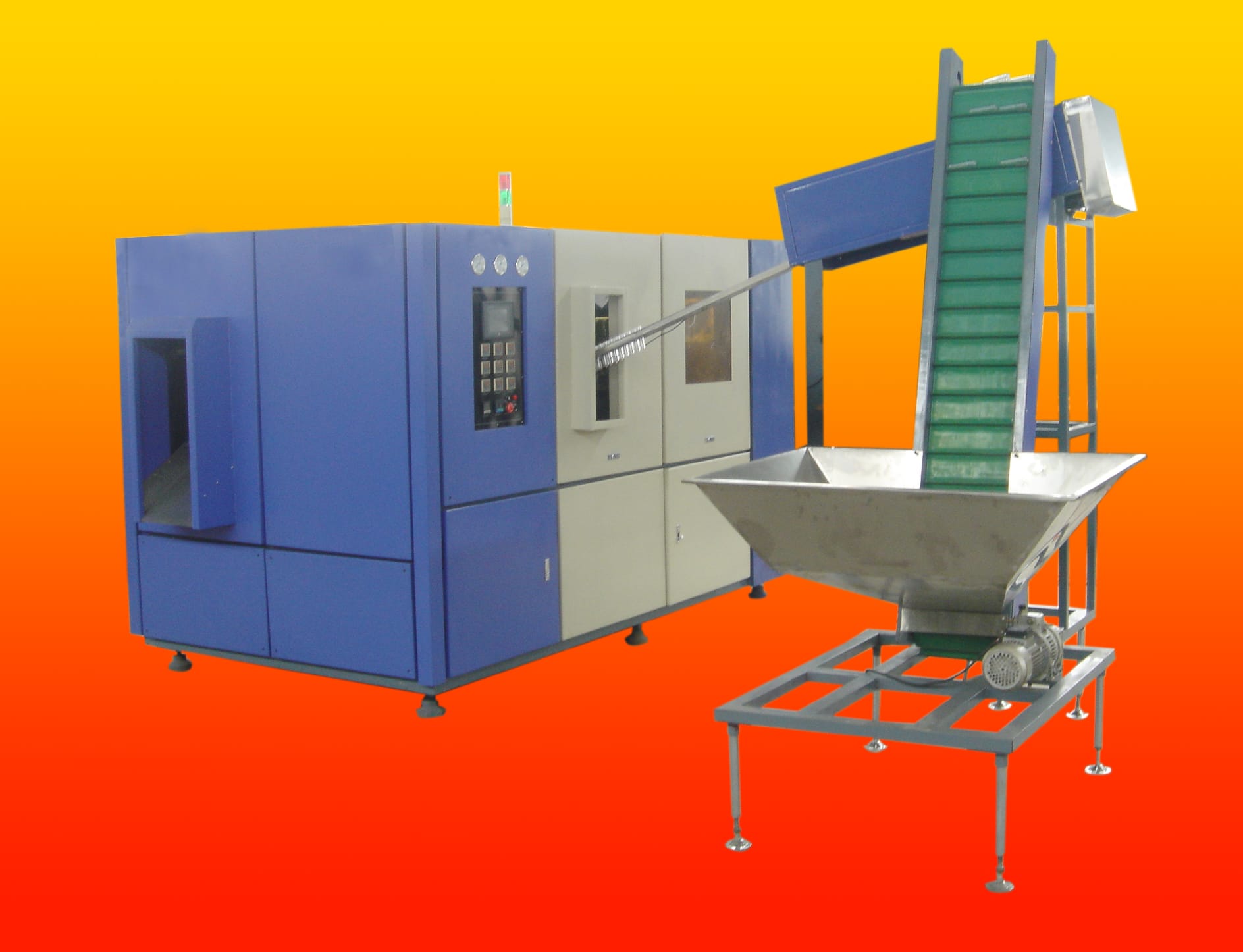

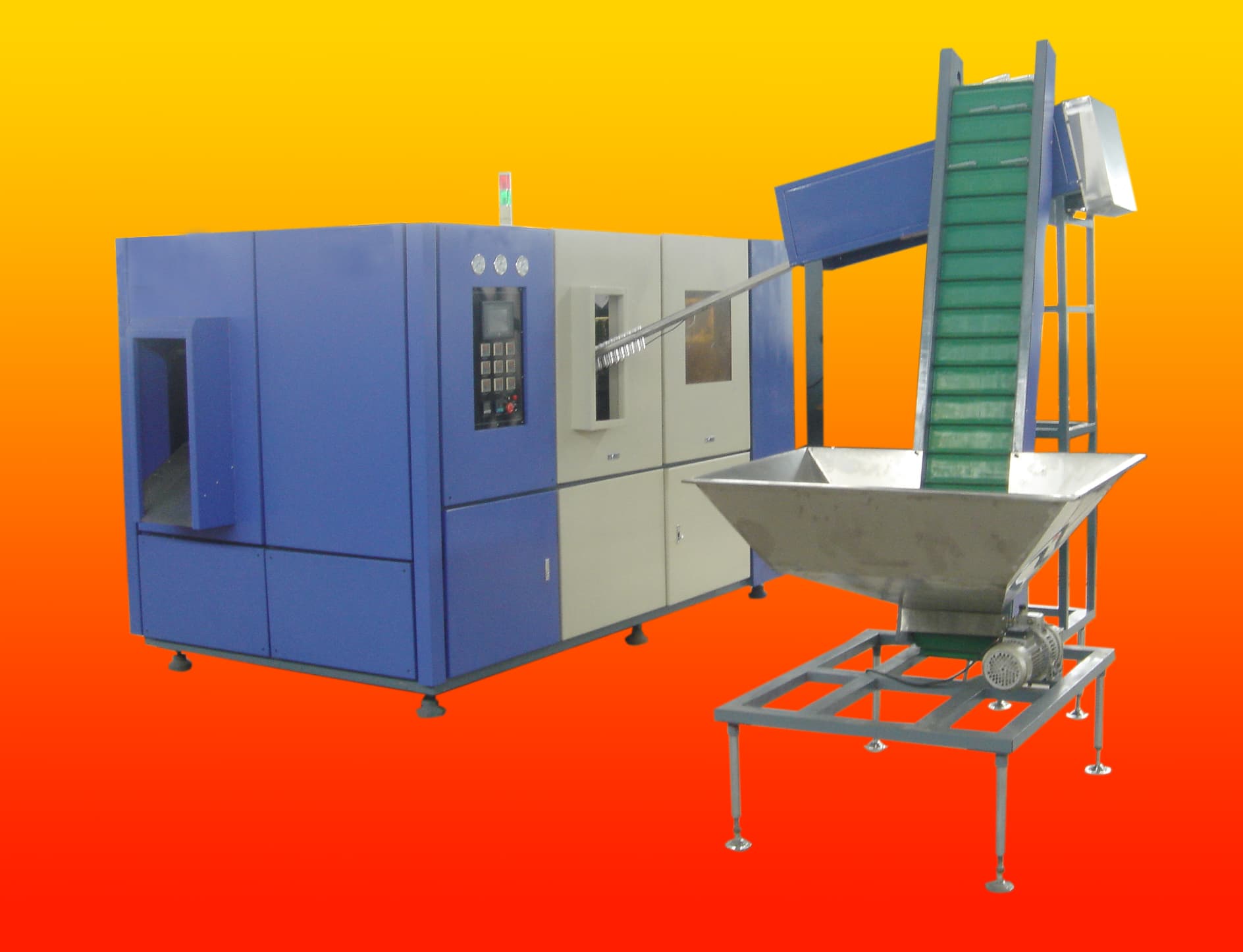

Автоматическая машина для выдува бутылок
Параметр | Значение / Характеристика |
|---|---|
Производительность | 4000 бутылок/час |
Система управления | PLC |
Основные модули | Система подачи заготовок, система сушки, система выдува |
Производимые бутылки:
Характеристики
Наименование | Параметры | Единица | Характеристики | |||
Бутылка | Используемое сырье | / | PET | |||
Объем бутылок | л | 0.05-2.0 | ||||
Номинальная производительность | шт/ч | 4000 | ||||
Длина заготовки бутылки | м | 50-220 | ||||
Максимальная высота выдува бутылки | м | 320 | ||||
Формование | Внешний диаметр заготовки бутылки | мм | 15-60 | |||
Диаметр бутылки | мм | 35-110 | ||||
Максимальная площадь формовочного модуля (Д×Ш) | мм | 190-350 | ||||
Толщина формы | мм | 200 | ||||
Воздушный компрессор | Компрессор высокого давления | м3/мПа | ≥1.2/3.0×3 комплект | |||
Усилие смыкания | кН | 170 | ||||
Ход форм ( регулируется) | мм | 200 | ||||
Компрессор низкого давления | м3/мПа | 2.0×10×1 комплект | ||||
Осушитель воздуха | м3/мПа | 2.0/30 | ||||
Мощность | Мощность | кВт | 24 кВт | |||
Напряжение/частота | В/Гц | 380/50 Гц | ||||
Размеры и вес | Габариты (Д×Ш×В) | м | 4.2. × 1.5 × 1.8 | |||
Вес оборудования | т | 4.2 | ||||
Габариты конвейера (Д×Ш×В) | м | 1.4×1.1×1.85 | ||||
Вес конвейера | т | 0.4 | ||||
Компрессор высокого давления (Д×Ш×В) | кг | 1.90×0.75×1.50×3 комплект | ||||
Компрессор низкого давления (Д×Ш×В) | м | 1.85×0.75×1.50 | ||||
Емкость высокого давления (Г×В) | м | 0.70×2.55 | ||||
Осушитель воздуха (Д×Ш×В) | м | 0.85×0.50×0.95 | ||||
Воздушный фильтр | кг | 10×5 шт | ||||
Расход воды 8-10 литров в минуту, давление воды 2-3 кг. | ||||||
Общая мощность: 51.9 кВт, сжатый воздух высокого давления: 1м3/мин, сжатый воздух низкого давления: 1.2 м3/мин | ||||||
Перечень оборудования
Номер | Наименование | Модель | Количество | |||
Линия для розлива воды в бутылки 0.5-1 л. Производительность 3000-4000 бутылок в час | ||||||
1 | Платформа погрузки бутылок | Нерж. сталь | 1 м. | |||
2 | Подача бутылок ветром | Нерж. сталь | 2,4 м. | |||
3 | Оборудование для розлива три в одном | CGF18-18-6 | 1 шт. | |||
4 | Конвейер выхода бутылок | 10 м. | ||||
5 | Машина для нанесения крышки | Нерж. сталь | 1 шт. | |||
6 | Световой датчик | Нерж. сталь | 1 шт. | |||
7 | Машина для нанесения этикетки | TBJ-1 | 1 комплект | |||
8 | Печь термоусадки | |||||
9 | Паровая машина для этикетки | |||||
10 | Струйный фильтр | 1 шт. | ||||
11 | Машина для упаковки в пленку | PE | 1 шт. | |||
12 | Машина для выдува бутылки | 4 шт. за 1 раз | 1 комплект | |||
