Линия для розлива воды 500ml-2L
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Процесс работы
Описание
Современная автоматическая линия предназначена для розлива питьевой, минеральной и артезианской воды в ПЭТ-тару объемом от 0,5 до 2 литров. Оборудование обеспечивает полный цикл обработки бутылок: от ополаскивания и розлива до укупорки и маркировки, соответствует международным стандартам качества и безопасности.
Технические характеристики
Параметр | Значение / Характеристика |
|---|---|
Производительность | 5000-10000 бутылок/час |
Объем розлива | 500-2000 мл |
Тип розлива | Горизонтальный |
Тип бутылок | ПЭТ (PET) |
Тип горлышка | Стандартное (одинаковое для всех бутылок) |
Тип крышки | Резьбовая |
Диаметр крышки | 25-30 мм |
Температура продукта | 0-5°C (холодный розлив) |
Подача бутылок | Пневматическая (подача ветром) |
Электропитание | 380 В, 50 Гц, 3 фазы |
Платформа погрузки бутылок
Подача ветром
Розлив три в одном
Выход бутылок
Закручивание крышки
Световой датчик
Сушка ветром
Нанесение этикетки
Упаковка в пленку PE
Общая информация
Номер | Наименование | Тип/модель | Количество | ||||
1 | Розлив и упаковка | ||||||
2 | Подача бутылок ветром | Нержавеющая сталь | 5 м. | ||||
3 | Платформа погрузки бутылок | Нержавеющая сталь | 1 м. | ||||
4 | Розлив три в одном | CGF24-24-8 | 1 шт. | ||||
5 | Выход бутылок | Конвейер с цепью из технического пластика | 8 м. | ||||
6 | Машина для закручивания крышки | Нержавеющая сталь | 1 шт. | ||||
7 | Световой датчик | 1 шт. | |||||
8 | Осушитель ветром | Нержавеющая сталь | 1 шт. | ||||
9 | Машина для нанесения этикетки | TBJ-1 | 1 комплект | ||||
10 | Печь термоусадки | 1 шт. | |||||
11 | Лазерный струйный принтер | Китай | 1 шт. | ||||
12 | Машина для упаковки в пленку PE | MBJ-1 | 1 шт. | ||||
13 | Автоматическое оборудование для выдува бутылок | ||||||
14 | Пресс-формы, воздушный компрессор, охладитель водой, фильтр, рефрижераторный осушитель, ресивер | 6 штук за 1 раз | 1 комплект | ||||

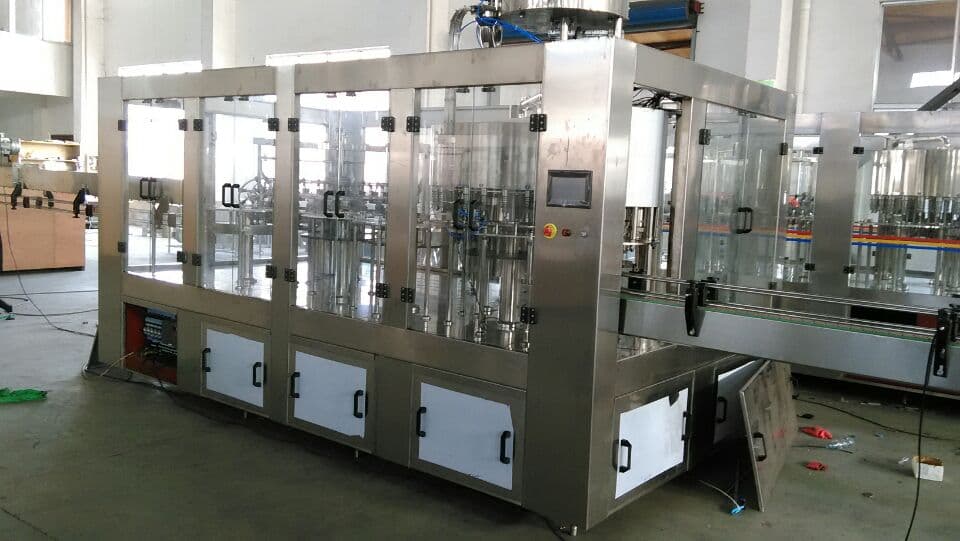

Розлив три в одном 24-24-8

Промывка

Конструкция из нержавеющей стали
Зажим бутылок из нержавеющей стали
С использованием особого вида сопла для промывки под необходимым углом, экономное использование воды для промывки.

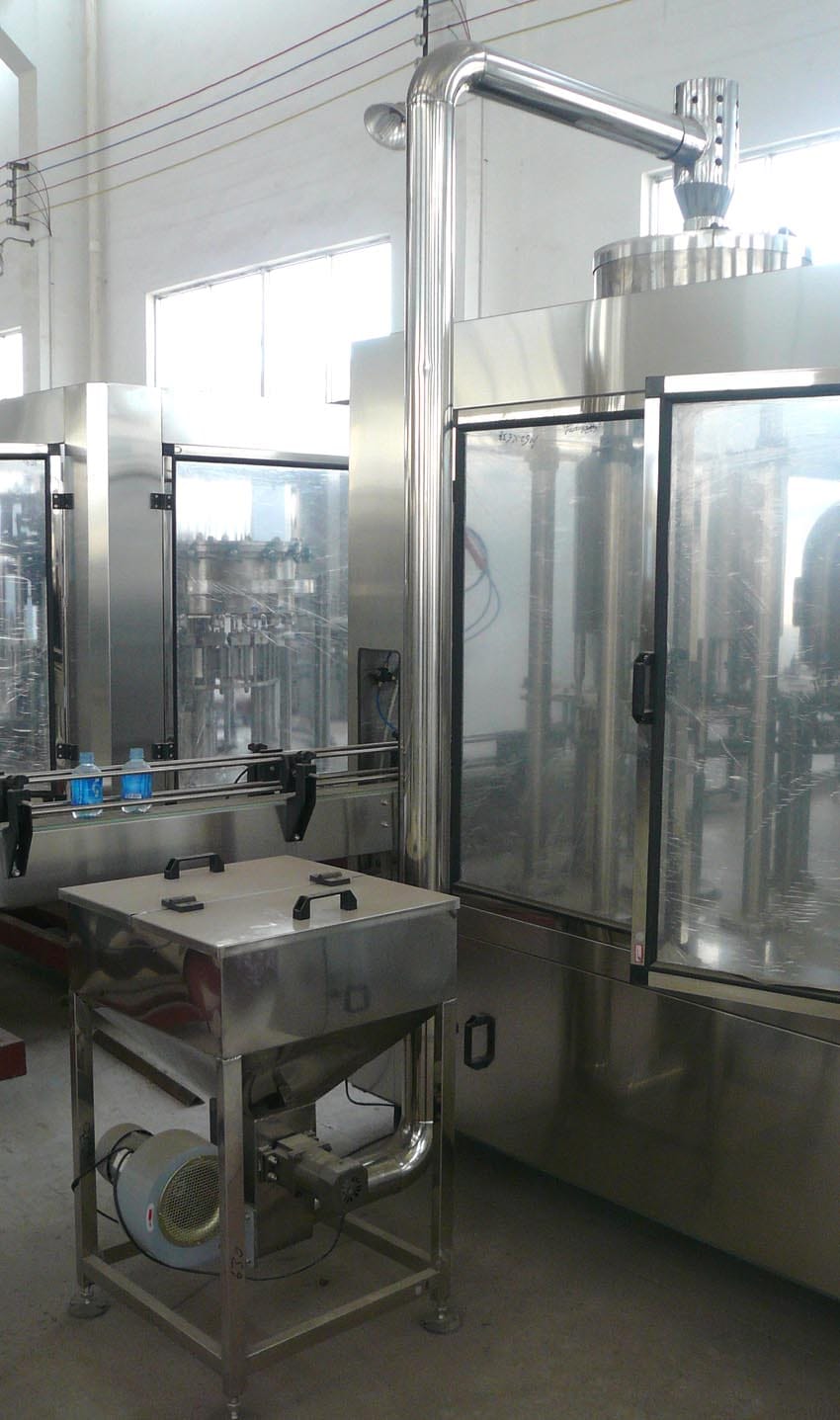

Машина розлива

Машина для закручивания крышки

Технические характеристики машины для закручивания крышки CGF24-24-8 | ||
|---|---|---|
Параметр | Значение / Характеристика | |
Модель | CGF24-24-8 | |
Производительность | 5000-10000 бутылок/час | |
Объем бутылки | 500-2000 мл | |
Точность розлива | ≤ ±5 мм | |
Диаметр бутылки | Ø50-100 мм | |
Высота бутылки | 150-310 мм | |
Тип крышки | Пластиковая резьбовая | |
Электропитание | 380 В, 50 Гц | |
Общая мощность | 6 кВт | |
Давление сжатого воздуха | 0.6-0.8 МПа | |
Расход воздуха | 0.8-1.0 м³/мин | |
Габариты (Д×Ш×В) | 2450×2100×2400 мм | |
Вес оборудования | 4500 кг | |
Комплектация систем управления и автоматики | ||
|---|---|---|
Компонент | Производитель | |
Программируемый контроллер (PLC) | Mitsubishi (Япония) | |
Сенсорный экран (HMI) | Китай | |
Термореле | Siemens (Германия) | |
Контактор переменного тока | Siemens (Германия) | |
Мини-выключатель | Siemens (Германия) | |
Насос | Китай | |
Устройство автоматического нанесения крышки

Световой датчик

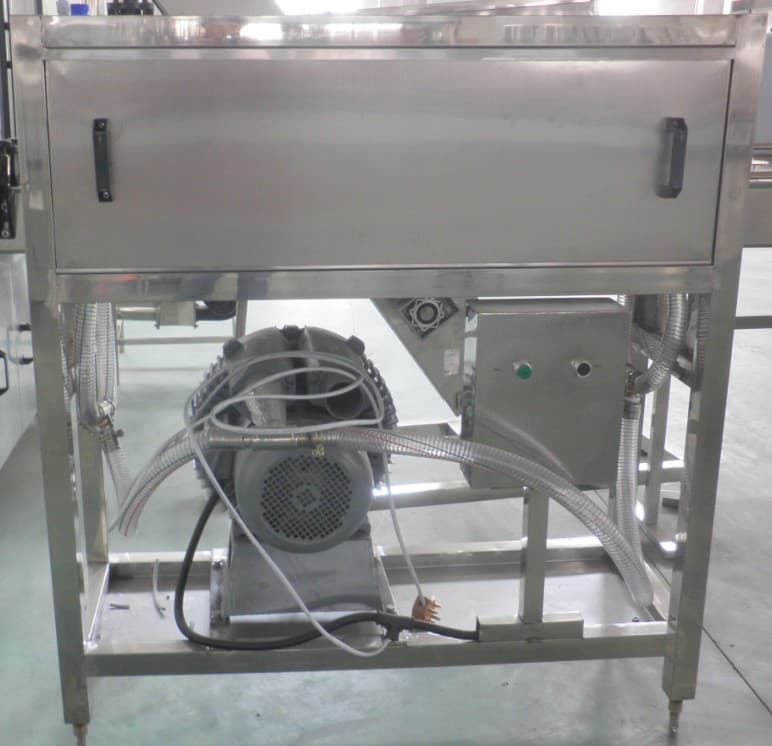

Машина для сушки ветром

Материал: нержавеющая сталь 304
Вентилятор: 1 шт.

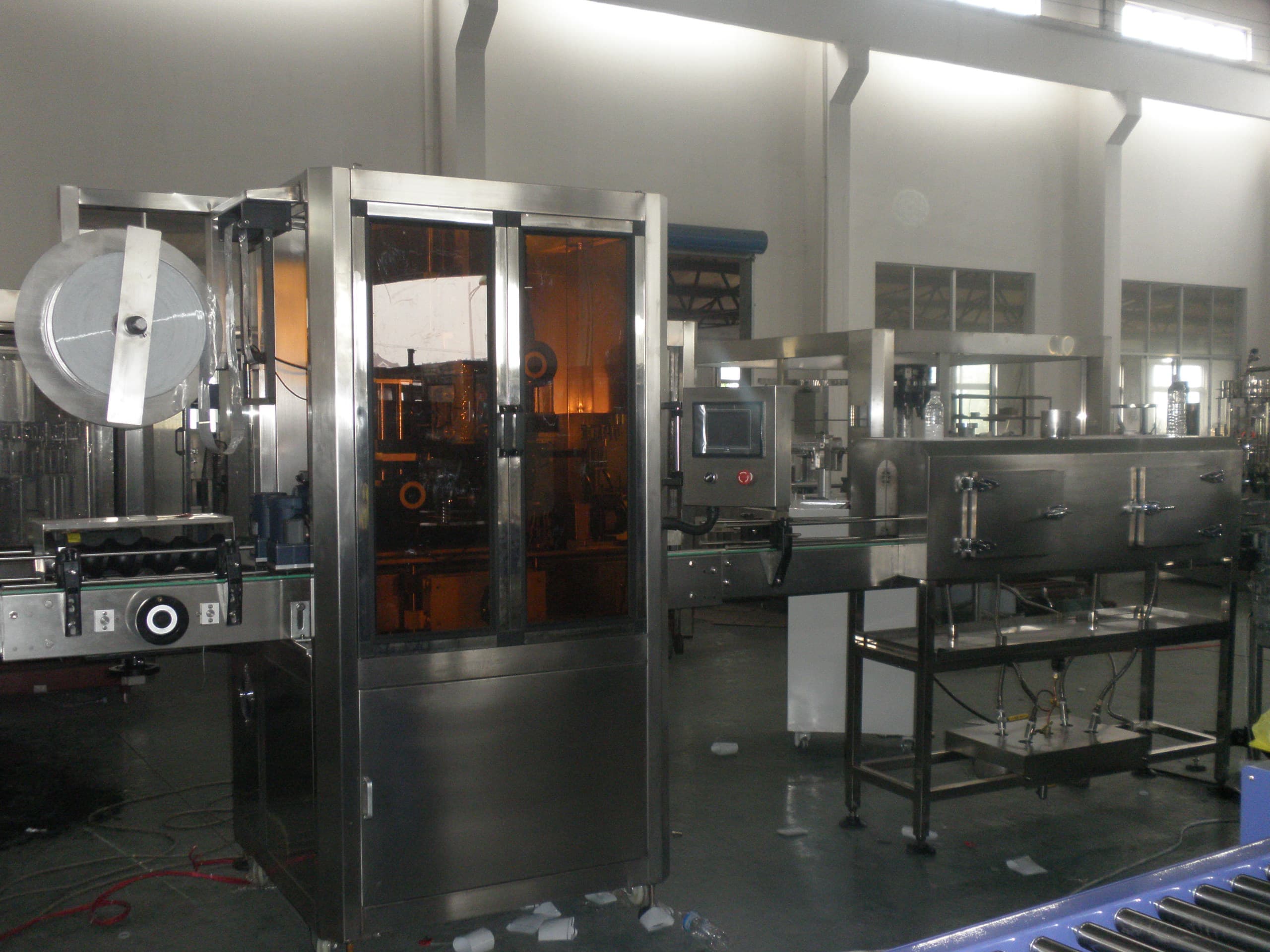

Автоматическая машина для нанесения этикетки

Источник питания | 3&380/220 В перем. тока |
Мощность | 3 кВт |
Размеры | 2000*900*2100 (мм) |
Скорость упаковки | 100 бут. в мин. (макс.) |
Размер | Φ28-Φ125*300 (В), мм |
Толщина этикетки | 0.035-0.07 мм |
Материал этикетки | PVC PET OPS |
Высота этикетки | 30-250 мм (макс.) |
Вес оборудования | 400 кг |

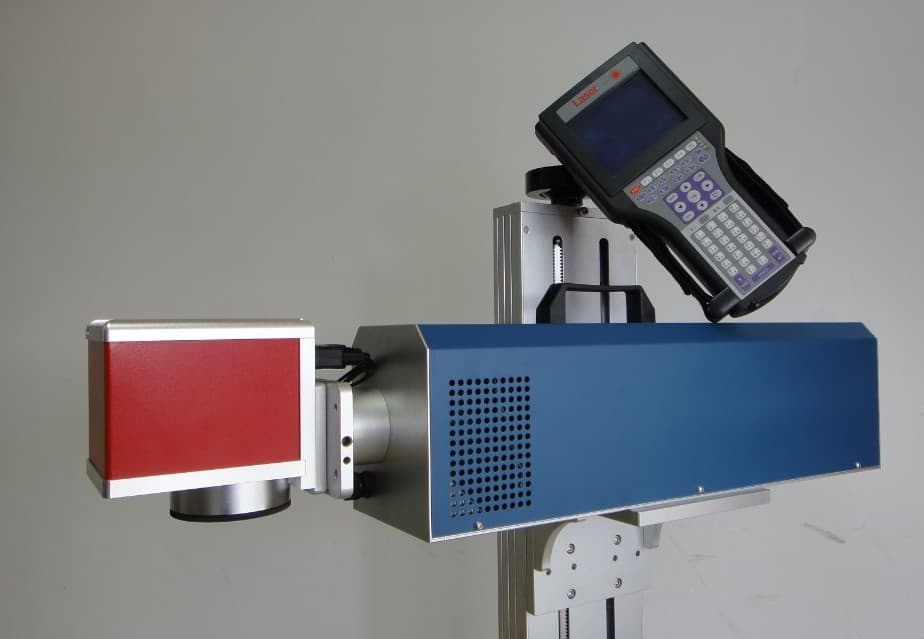

Струйный фильтр

Мощность лазера: 10/15/30/60 Вт |
Переделы размера: стандартный 110*110 мм (можно выбирать 70*70; 140*140; 160*160) |
Количество строк: на основе потребностей |
Скорость печати: 0-200 метров в минуту |
Точность: ±0.01 мм |
Длина лазерной волны: 10.6um |
Минимальная ширина: 0.15 мм |
Мощность: ≤1 кВт |
Размер знаков: высота 0.4-110 мм |
Источник питания: 220 В перем. тока / 50-60 Гц |
Охлаждение ветром |
Температура в помещении: 5-45℃ |
Влажность: ≤80% |

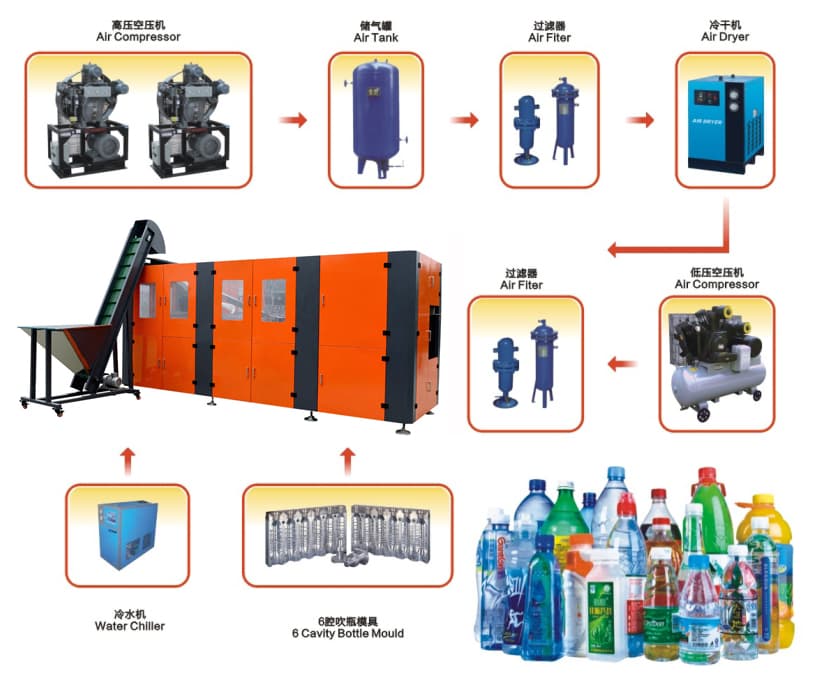

Автоматическая машина для выдува бутылок

Наименование | Марка | Страна производитель |
Цилиндр нагнетания воздуха | FESTO | Германия |
Цилиндр совмещения матриц | FESTO | Германия |
Электромагнитный клапан | FESTO | Германия |
Пневматический цилиндр | Япония | |
PLC | Mitsubishi | Япония |
Интерфейс | Тайвань | |
Рубильник | Omron | Япония |
Производимые бутылки:






Технические характеристики бутылок
Наименование | Параметр | Единица | Характеристики | |||
Бутылка | Сырье для производства | / | PET /PC | |||
Объемы | L | 0.05-2.0 | ||||
Производительность | шт/ч | 1000-5000 | ||||
Длина заготовки бутылки | мм | 50-200 | ||||
Максимальная высота выдува бутылки | мм | 320 | ||||
Формовка | Внутренний диаметр заготовки бутылки | мм | 15-60 | |||
Диаметр бутылки | мм | 35-110 | ||||
Максимальная площадь формовочного модуля (Д×Ш) | мм | 380 × 460 | ||||
Толщина форм | мм | 200 | ||||
Воздушный компрессор | Компрессор высокого давления | м3/мПа | 1.2/30 × 3 комплекта | |||
Сила смыкания форм | кН | 170 | ||||
Ход размыкания форм (регулируется) | мм | 200 | ||||
Компрессор низкого давления | м3/мПа | 2.0/10 × 1 комплект | ||||
Очиститель воздуха | м3/мПа | 4.0/30 × 1 комплект | ||||
Мощность главного оборудования | Мощность | кВт | 30 | |||
Электрическое напряжение | В/Гц | 380/50 Гц | ||||
Размеры и вес оборудования | Основная машина (Д × Ш × В) | м | 4.8 × 2.15 × 1.8 | |||
Вес основной машины | т | 5 | ||||
Конвейер (Д × Ш × В) | м | 1.4 × 1.1 × 1.85 | ||||
Вес конвейера | т | 0.4 | ||||
Компрессор высокого давления (Д × Ш × В) | кг | 1.90 × 0.75 × 1.50 × 3 комплекта | ||||
Компрессор низкого давления (Д × Ш × В) | м | 1.85 × 0.75 × 1.50 | ||||
Ресивер высокого давления (Г × В) | м | 0.70 × 2.25/3.0 | ||||
Осушитель воздуха (Д × Ш × В) | м | 0.85 × 0.50 × 0.95 | ||||
Воздушный фильтр | кг | 10 × 5 шт. | ||||
Вода для охлаждения: циркуляционный цикл, поток 8-10 литров в минуту, давление 2-3 кг | ||||||
Общая мощность: 51.9, поток воздуха высокого давления 1 м в минуту, поток воздуха низкого давления 1.2 м/мин | ||||||
