Машина для навивки больших бумажных труб
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание

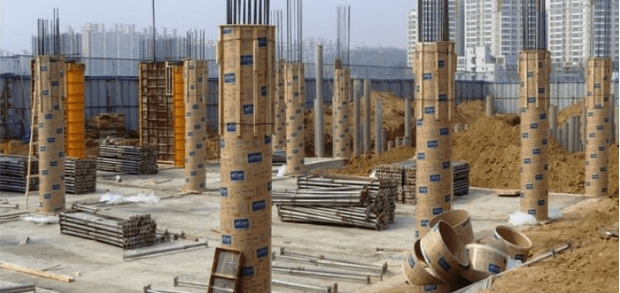

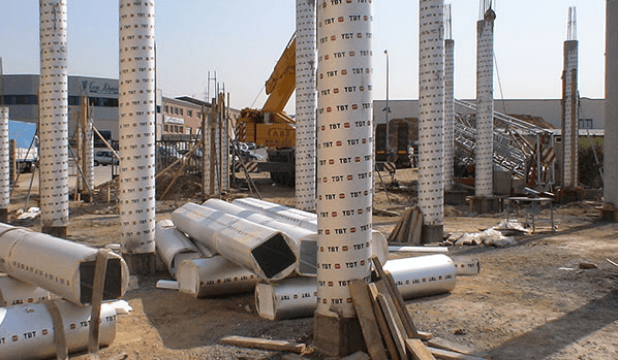

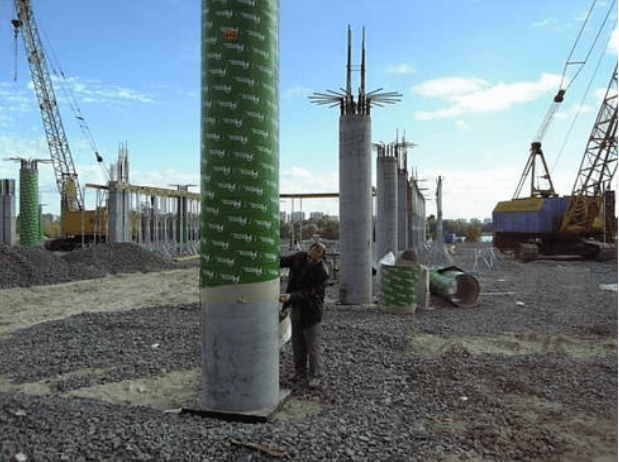

Одноразовая опалубка.
С начала применения одноразовой опалубки в процессе строительных работ, данная продукция показала хорошие результаты. Труба состоит из многослойной особой композитной бумаги. Диаметр, высота изготавливаются по потребностям, нет необходимости соединять отдельные части в процессе использования. Опалубка обладает легким весом, ее прочность полностью соответствует тому, что бы выдерживать давление при заполнении бетоном. Три обруча в верхней, средней и нижней части опалубки позволяют регулировать вертикальность установки, удобное снятие формы. Продукция является более экологичной, по сравнению с другими видами опалубки, более качественной,выгодной и легкой в применении.
Бумажная опалубка формуется единоразово, для избегания неровностей на стыках, благодаря тому, что она изготавливается из бумаги, ее переработка намного проще, чем переработка подобных деревянных конструкций.
Продукция является легкой в использовании, экологически безопасной, гарантирует качество производимых с ее использованием строительных объектов. Эта новая продукция стала занимать все более важное место в строительной отрасли.
Применение
Оборудование производит наматывание и проклеивание слоев бумаги, после чего нарезает продукцию на необходимую длину, толщина стенки продукции определяется нумерацией количества наматывания бобинной бумаги и толщины бумажных лент. Производство завершается сушкой и повторной более точной нарезкой.
Оборудование может производить продукцию различных диаметров и длин.
Особенности
1. Максимальный диаметр продукции,погружаемой на полку 1600 мм, в процессе намотки труб можно не соединять концы.
2. Система щелевой подачи клея для проклеивания, ровное нанесение клея, удобное использование.
3. Контроль скорости преобразованием частот.
4. Возможность отдельной настройки системы отрезания с использованием серво контроля, высокая точность отрезания,обеспечение равномерности выхода продукции и ее отрезания.
5. Вращающаяся подставка приема труб, что упрощает использование.
Комплектация
Оборудование состоит из отдела погрузки бумаги, бака для клея, разделения бумаги, наматывания труб, нарезки и других основных отделов (более подробно см. инструкцию по применению) | ||||||||
Номер | Наименование | Модель | Ед. | Кол-во | ||||
1 | Основное трубонавивочное устройство | JG-1000-IV | Шт. | 1 | ||||
2 | Система контроля преобразованием частот (сверху основного устройства) | Компл. | 1 | |||||
3 | Ролик наматывания | Шт. | 1 | |||||
4 | Кольцеобразная нейлоновая лента | Шт. | 2 | |||||
5 | Полка разделения бумаги | Компл. | 2 | |||||
6 | Бак для клея | Компл. | 1 | |||||
7 | Полка для погрузки бумаги | Компл. | 1 | |||||
8 | Полка для фотоэлектрического выключателя | Компл. | 1 | |||||
9 | Полка для труб с автоматически переворачивающейся подложкой | Компл. | 1 | |||||
10 | Полка для проклеивания | Компл. | 1 | |||||
11 | Автоматическая система отрезания | Компл. | 1 | |||||
12 | Вентилятор поглощения пыли | Компл. | 1 | |||||
Технические характеристики
Параметр | Характеристика / Значение |
|---|---|
Диапазон диаметров труб | ⌀70–650 мм (стандартный ролик на 506 мм) |
Толщина стенки трубы | 1–30 мм |
Длина резки | до 6000 мм (настраивается) |
Система резки | Фотоэлектрический датчик, ЧПУ или PLC управление |
Мощность двигателей | • Главный: 30 кВт |
Управление скоростью | Частотное регулирование |
Привод | Шнековое вращение |
Размер приводного колеса | ⌀270 мм |
Способ резки | Автоматический, с цифровым управлением |
Подача ленты | Обратная |
Количество ремней | 4 нейлоновых круговых |
Калибр намоточного вала | 1 шт. на 506 мм |
Система проклейки | Двусторонняя, с мембранным насосом и контролем натяжения |
Конструкция стеллажа | Сварной стальной каркас, поворот на 90° в обе стороны, электроподъём |
Подача бумаги | 44 уровня односторонней подачи |
Материал корпуса | Сталь |
Габариты (Д×Ш×В) | 4800 × 2300 × 1800 мм |
Вес | ≈8 т |
