WN‑WJ1050: машина для сматывания упаковочной бумаги в рулоны
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Процесс работы
Описание
Полностью автоматизированная линия для сматывания листовой упаковочной бумаги (40-120 г/м²) в рулоны диаметром до φ120 мм с последующей термоусадочной упаковкой. Производительность — 2000-3500 рулонов в час. Оборудование поддерживает намотку без бумажной втулки для снижения себестоимости, автоматическое позиционирование кромки и упаковку в пленку толщиной 8-20μ. Система включает модули подачи, намотки, термосварки и этикетировки. Точность резки ±0.3 мм. Комплексное решение для производителей упаковочных материалов.

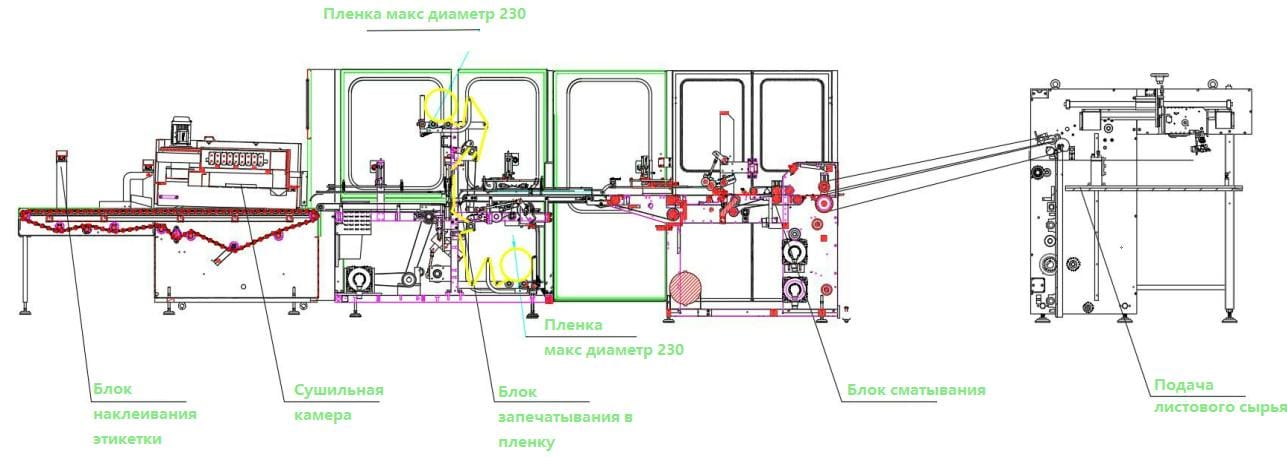

Листовая бумага в стопках

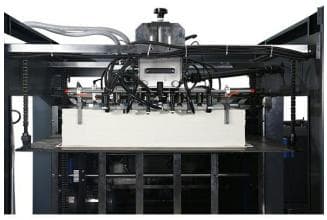

устройство подачи бумаги
подача
система сматывания
канал для дефектного продукта
подача

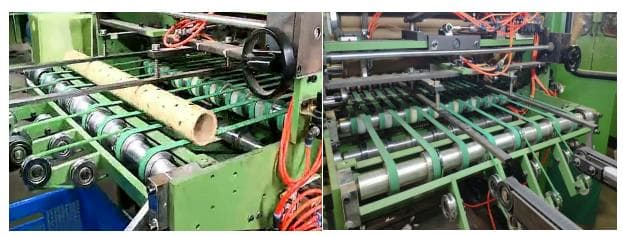

блок цилиндров

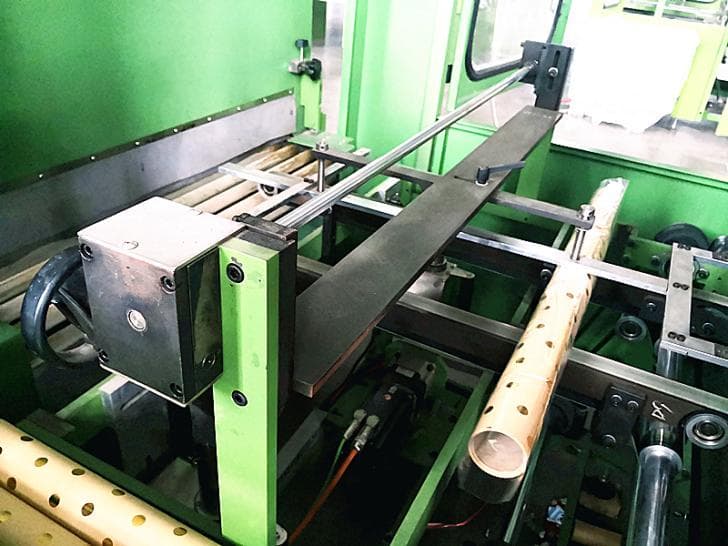

позиционирование кромок режущей бумаги

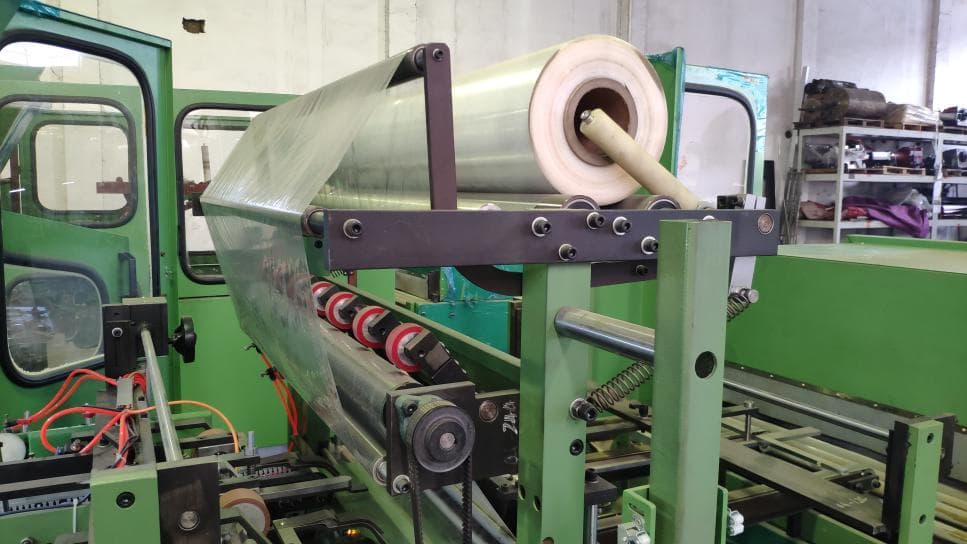

разматывание термоусадочной пленки сверху вниз
запечатывание и резка термоусадочной пленки
запайка термоусадочной пленкой с обоих концов
машина для термосваривания
термосвариваемая упаковка
конвейерный ролик из алюминиевого сплава

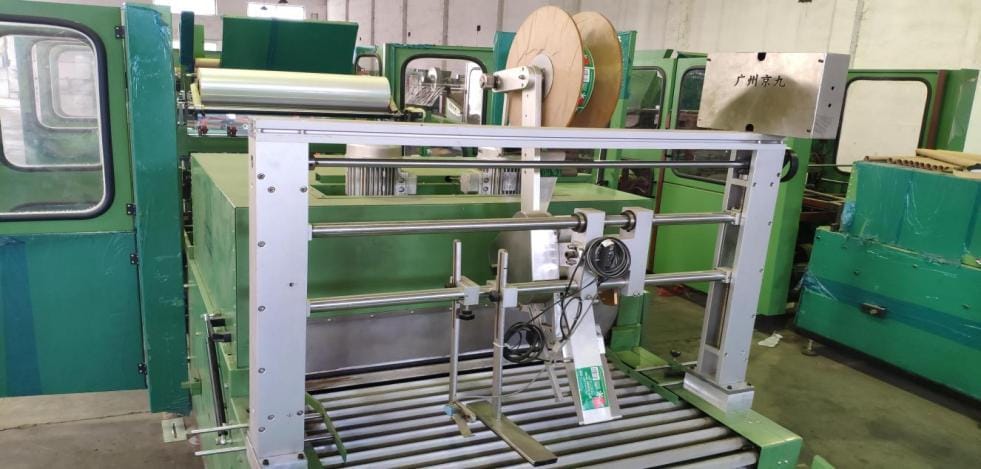

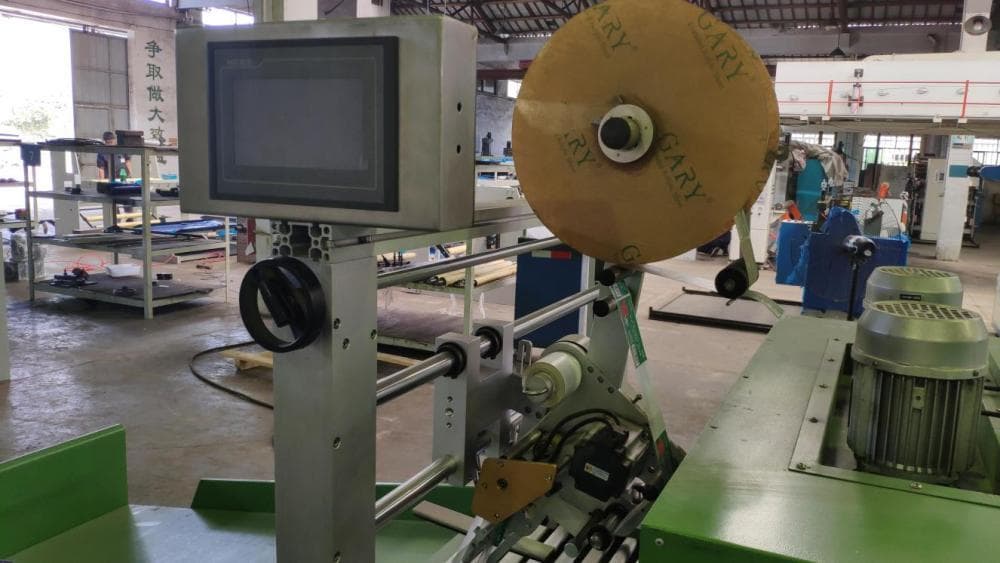

этикетировочная машина

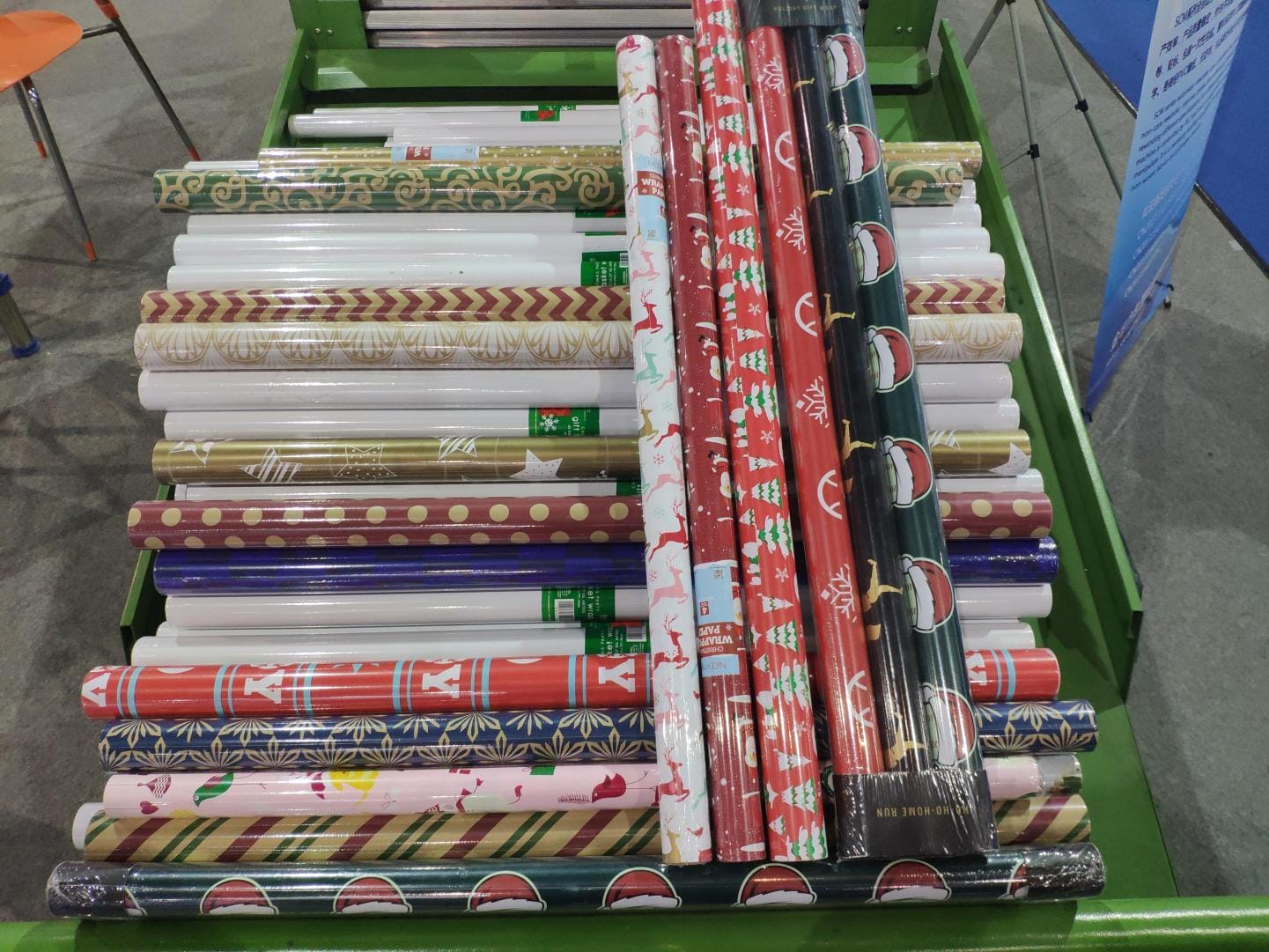

платформа для приема готовой продукции
Основные параметры оборудования
Максимальная ширина сматывания рулона | 1050 мм |
Минимальная ширина сматывания рулона | 500 мм |
Используемая бумага | 40g-120 г/м2 |
Длина намотки | 0.5 - 1.5 м (в зависимости от толщины материала) |
Максимальный диаметр намотки | φ60 мм |
Скорость намотки без бумажной втулки | 10-250m/min (в зависимости от длины) |
Высота укладки листового сырья | 80 мм |
Минимальный диаметр упаковываемой в плёнку продукции | φ30 мм |
Максимальный диаметр упаковываемой в плёнку продукции | φ120 мм |
Минимальная ширина упаковываемой в плёнку продукции | 500 мм |
Максимальный диаметр упаковываемой в плёнку продукции | 1020 мм |
Максимальная ширина плёнки | 1050mm |
Толщина плёнки | 8-20μ |
Скорость упаковки | 30-80pcs/min |
Точность резки | ±0.3mm |
Часть подачи бумаги | 2 KW |
Часть намотки | 6 KW |
Часть запечатывания в плёнку | 2.2 KW |
Мощность запайки двух концов получаемой трубки | 7.4KW |
Мощность термокамеры | 18KW |
Максимальная температура | 180℃ |
Общая мощность | 36 KW |
Габариты оборудования (Д*Ш*В) | 9100X2100X2100 (мм) |
Максимальная скорость производства | 2000-3500 листов в час (в зависимости от длины резки, особенностей материала, диаметра намотки и т.д.) |
Выправление хода материала | ±1mm |
Стоимость оборудования(производство без бумажной втулки) | 1730000 китайских юаней |
Примечания: | Линия может выполнять намотку с использованием толстой бумажной втулки (данную функцию исключить нельзя в связи с особенностями конфигурации оборудования), а также можно выполнять намотку без бумажной втулки (то есть толстая бумажная трубка заменяется тонким листом крафт-бумаги, что намного снижает себестоимость производства). |
Скорость намотки без бумажной втулки | 10-250m/min (в зависимости от длины) |
Высота укладки листового сырья | 80 мм |
Минимальный диаметр упаковываемой в плёнку продукции | φ30 мм |
Максимальный диаметр упаковываемой в плёнку продукции | φ120 мм |
Минимальная ширина упаковываемой в плёнку продукции | 500 мм |
Максимальный диаметр упаковываемой в плёнку продукции | 1020 мм |
Максимальная ширина плёнки | 1050mm |
Толщина плёнки | 8-20μ |
Скорость упаковки | 30-80pcs/min |
Точность резки | ±0.3mm |
Часть подачи бумаги | 2 KW |
Часть намотки | 6 KW |
Часть запечатывания в плёнку | 2.2 KW |
Мощность запайки двух концов получаемой трубки | 7.4KW |
Мощность термокамеры | 18KW |
Максимальная температура | 180℃ |
Общая мощность | 36 KW |
Габариты оборудования (Д*Ш*В) | 9100X2100X2100 (мм) |
Максимальная скорость производства | 2000-3500 листов в час (в зависимости от длины резки, особенностей материала, диаметра намотки и т.д.) |
Выправление хода материала | ±1mm |
