Система измельчения и подачи целлюлозы

Артикул: WS207LYHID
Оборудование производства целлюлозы
Оборудование производства целлюлозы
Оборудование производства целлюлозы
Оборудование производства целлюлозы
Оборудование производства целлюлозы
Оборудование производства целлюлозы
Оборудование производства целлюлозы
Продукция
Гофрокартон
Цена
от $100 000 до $500 000
Производительность
450–500 кг/час

Гарантия и сервис

Шеф-монтаж: бесплатно «под ключ»

Гарантия: 1 год

Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.

Описание

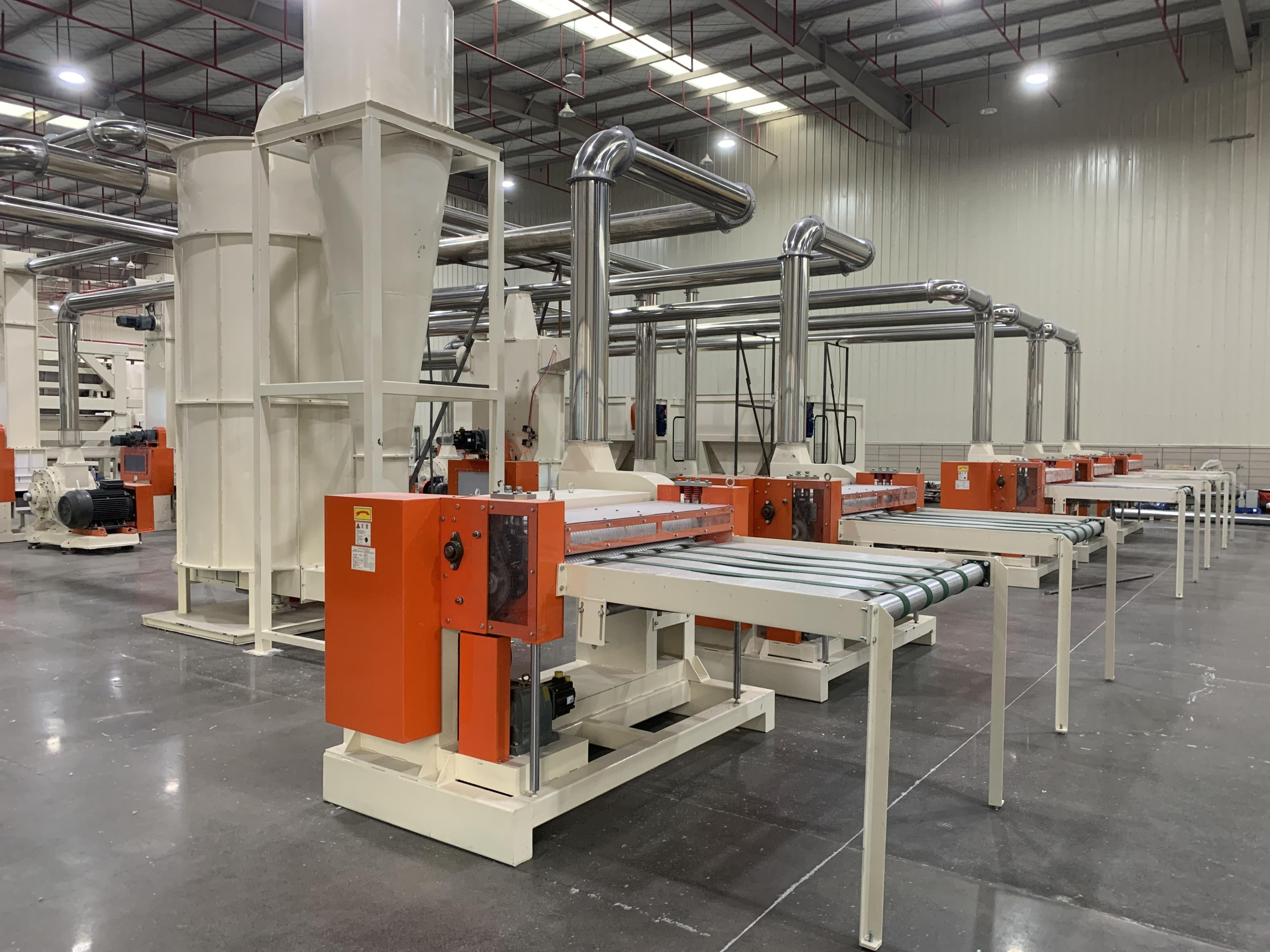

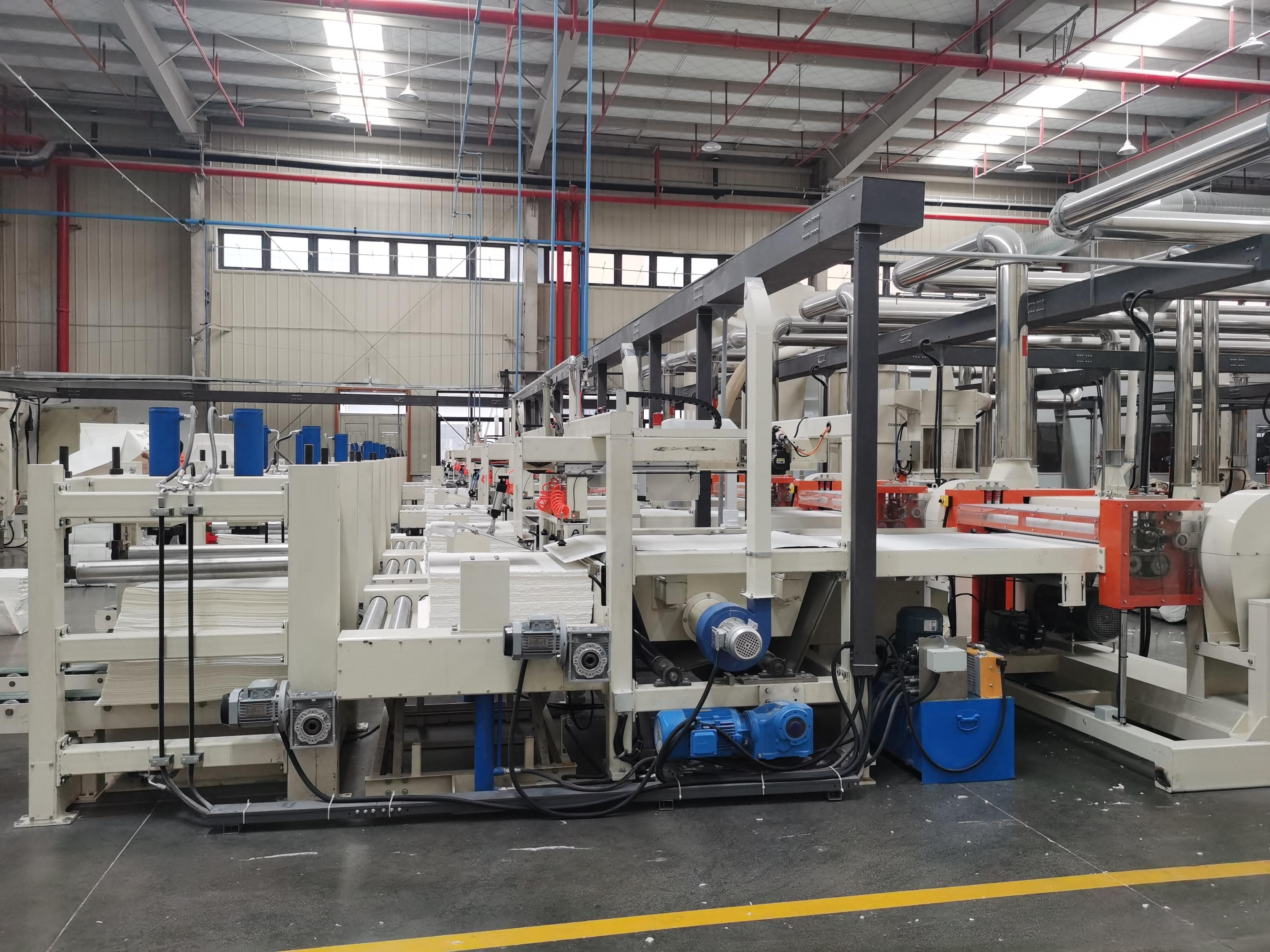

Производительная линия для переработки целлюлозного сырья (листового, рулонного, отходов) с производительностью 450-500 кг/ч. Комплекс включает грубый и тонкий измельчители, накопительные емкости, дозаторы и систему пылеулавливания. Оборудование оснащено сервоподачей, игольчатыми валами и системой пневмотранспорта. Автоматизированный процесс обеспечивает двухэтапное измельчение, дозирование и сепарацию материала. Решение для предприятий по переработке макулатуры и производству волокнистых материалов.

Комплектация оборудования

Номер

Наименование

Модель

Количество

Мощность кВт

Примечание



1

Устройство подачи сырья

Для листового сырья

2

Главное устройство: 0.75Подача: 0.75 Серводвигатель: 1.8Подъёмник: 0.75

9.05*2

18.1

Включая роспуск

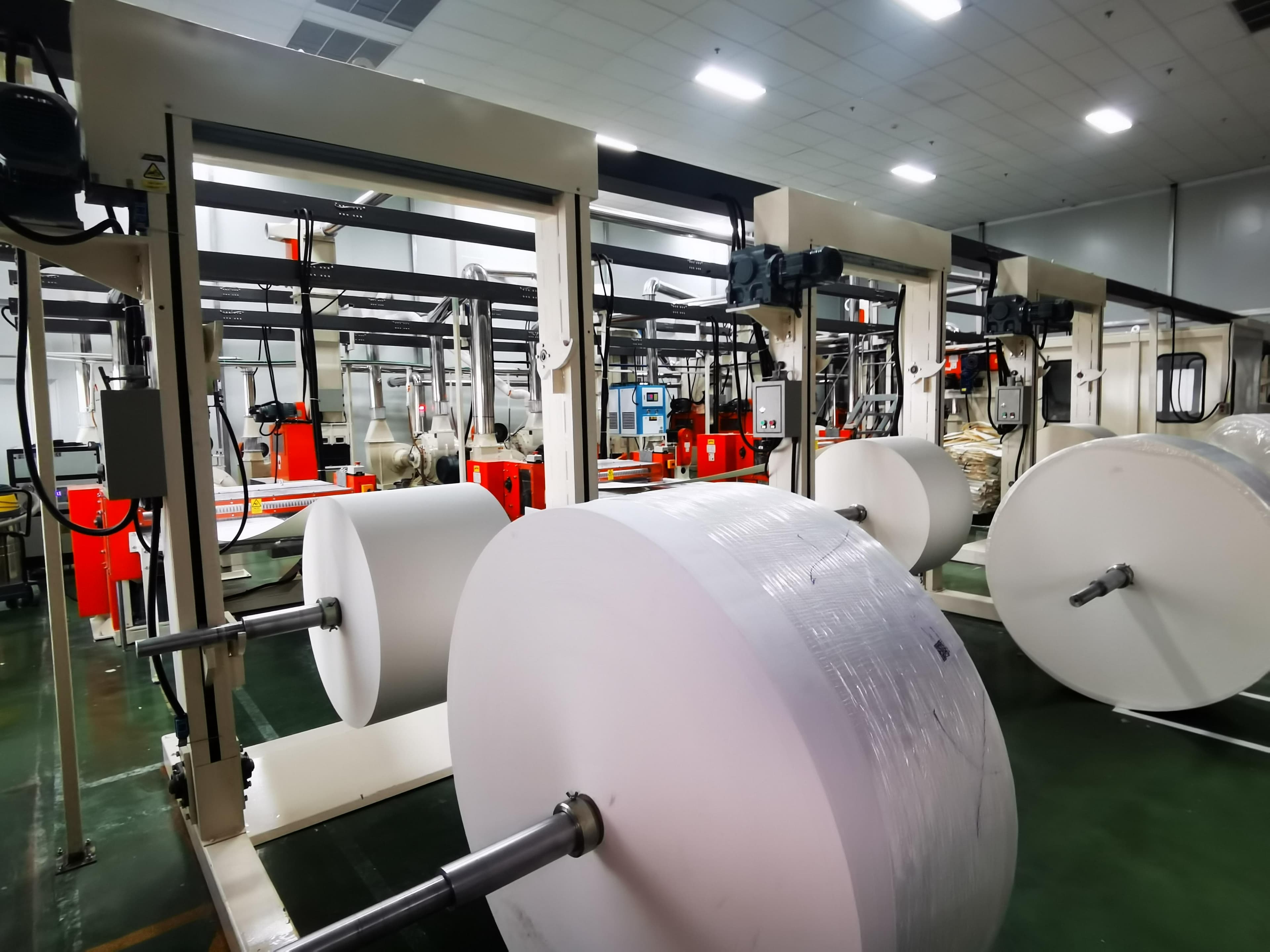

Устройство подъёма и подачи

Для рулонного сырья

2

Редуктор: 1.5KW

1.5*2

3



2

Грубый измельчитель

500

2

Главный вал: 15

17.2

34.2


Подача: 2.2








3

Тонкий измельчитель

500

2

Главное устройство: 75

75.75

151.5


Масляный насос: 0.75








4

Вентилятор подачи

7.5KW

2

Главное устройство: 7.5

7.5

15


5

Водный охладитель

2T

1

5.57

5.57

5.57


6

Ёмкость накопления

FP500

2

Перемешивание: 2.2

5.2

10.2


Игольчатый валик: 3.0
















7

Вентилятор подачи

7.5

2

Двигатель: 7.5

7.5

15


8

Дозатор

B40

2

Игольчатый валик: 5.5
Подача: 2.2

7.7

15.4


9

Вентилятор подачи

7.5KW

2

Двигатель: 7.5

7.5

15


10

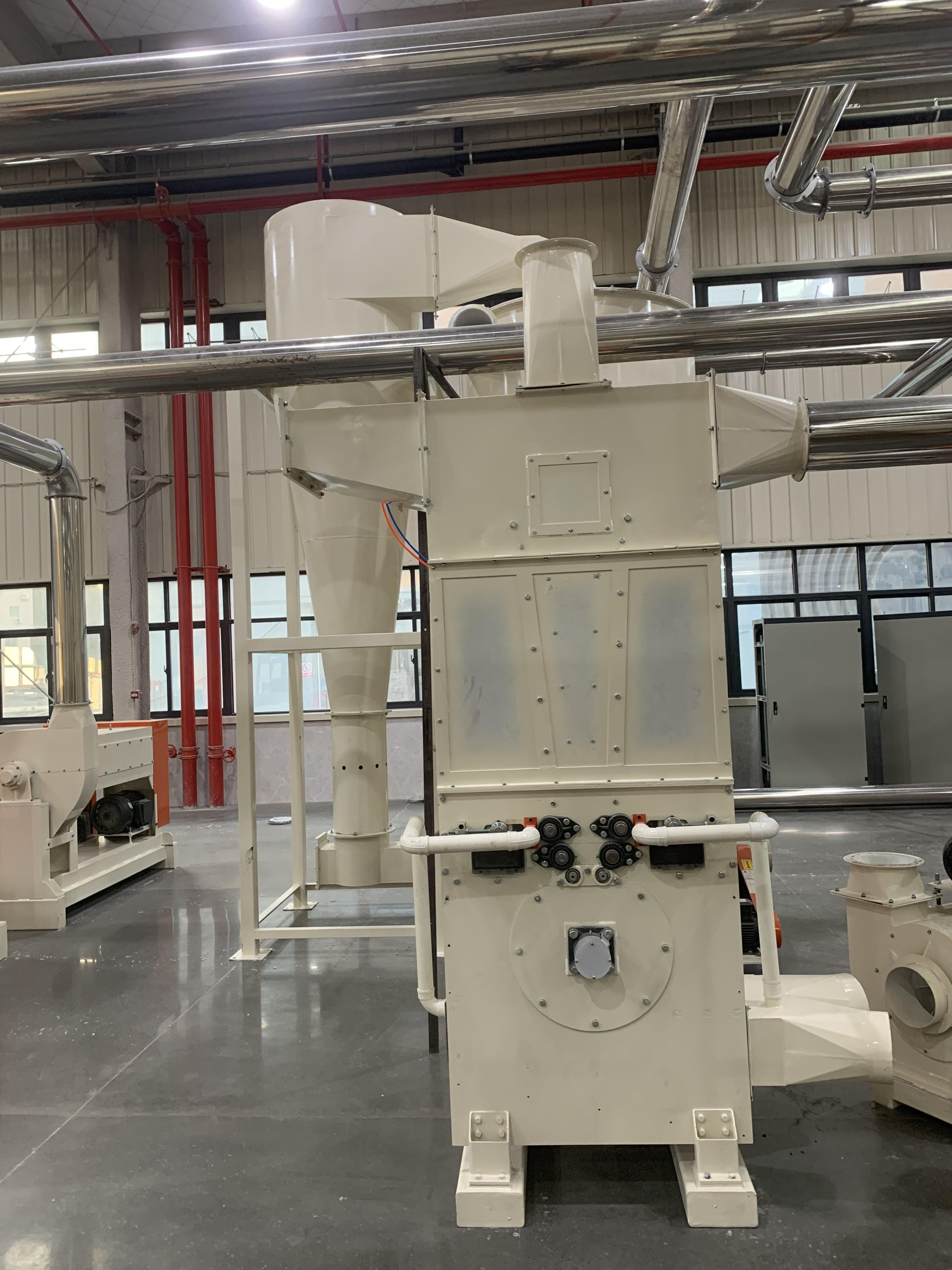

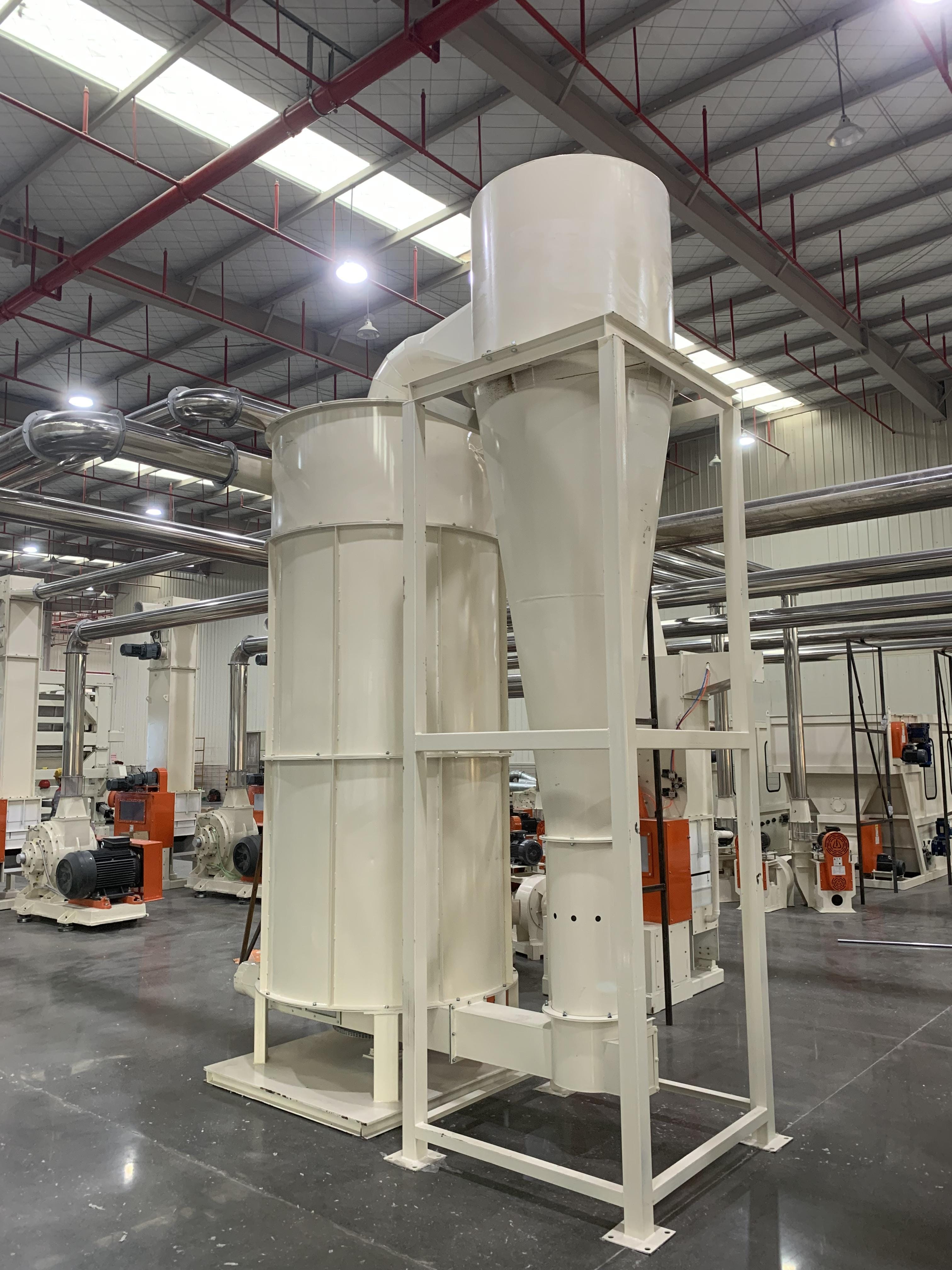

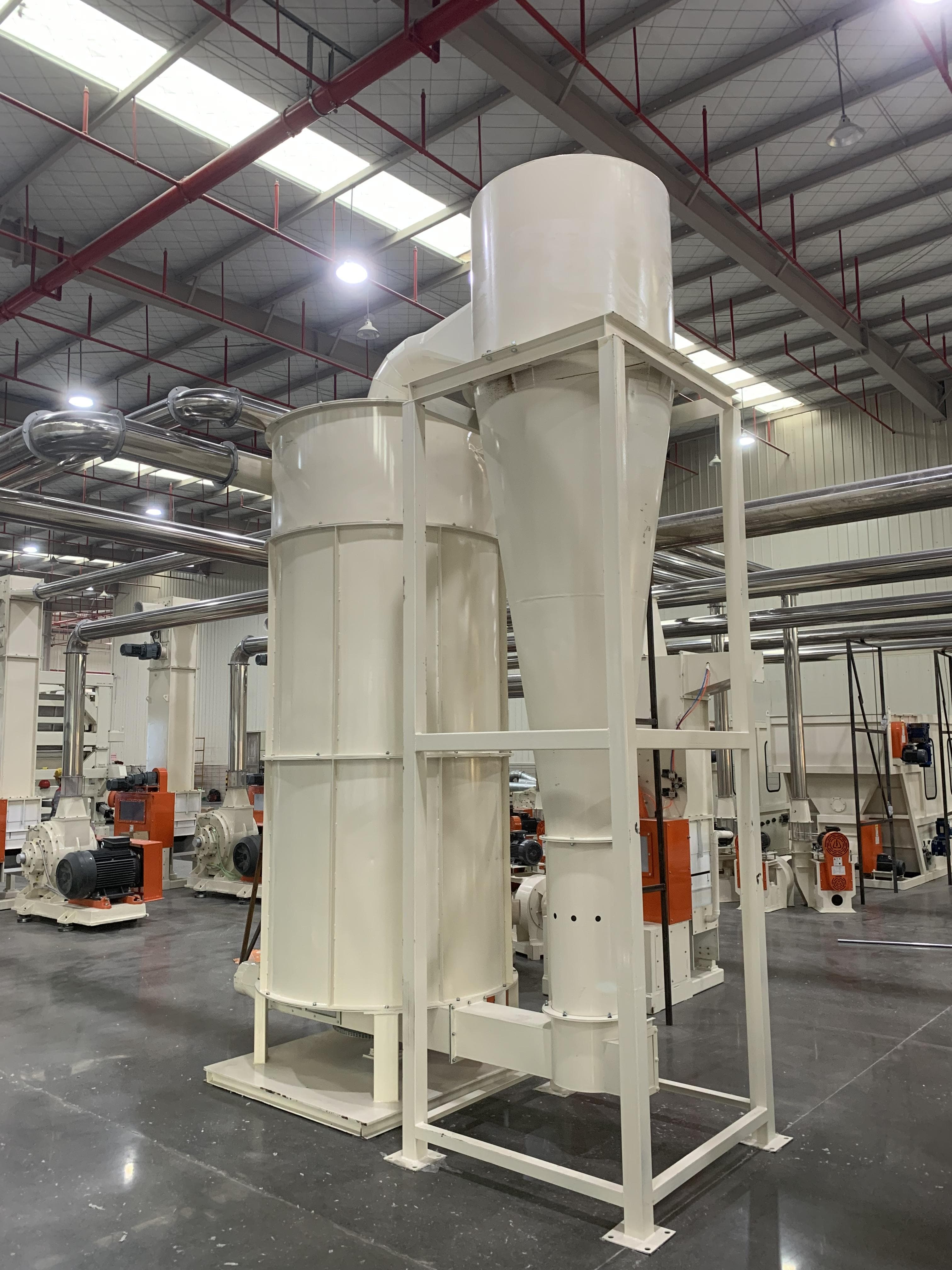

Пылеуловитель

Импульсного типа

2

Перемешивание: 1.5Подача: 1.5

3.0

6


11

Вентилятор возврата отходов

5.5

2

Двигатель: 5.5

5.5

11


12

Электрическое управление








Технические характеристики

Параметр

Характеристика / Значение

Производительность

450–500 кг/ч (на линию)

Перерабатываемое сырье

Листовая и рулонная целлюлоза, обрезки, отходы

Максимальная ширина обработки

1080 мм

Энергопотребление

• Установленная мощность: ≈300 кВт
• Рабочая мощность: 195–210 кВт·ч (65–70% от установленной)

Габариты и вес оборудования

№

Оборудование

Габариты (Д×Ш×В), мм

Вес, т

1

Погрузчик сырья

6000 × 2000 × 2100

1,7

2

Грубый измельчитель

2200 × 2000 × 1050

1,3

3

Тонкий измельчитель

2000 × 1400 × 1250

2,7

4

Накопительная емкость

1900 × 1900 × 4400

1,8

5

Дозатор

1400 × 1600 × 2300

1,3

6

Пылеуловитель

2700 × 2500 × 4200

2,1

Основной производственный процесс

Сырье - автоматическая подача - грубое измельчение - мелкое измельчение - накопление - дозирование

Автоматическая подача сырья с использованием серводвигателя

Грубое измельчение: первичное размягчение и первичное измельчение, подача с использованием вентилятора

Мелкое измельчение: 64 лезвия 65Mn. Работа по косой траектории в форме буквы S. Обеспечивая непрерывную работу без слепых зон, вал узла пильного полотна измельчает со скоростью 2800 об/мин и отправляет их на следующий процесс через разгрузочное сито.

Накопление: используется для временного хранения и оборота измельчённого волокна. Основная функция — вытяжка ветра, который транспортирует волокно, для достижения бесперебойной работы всей системы.

Дозатор: поддержание постоянного давления ветра, чтобы обеспечить постоянство плотности в камере дозатора. Благодаря различным постоянным линейным скоростям волокно выводится для достижения количественной цели, одновременно выполняется разделение ветра и материала.

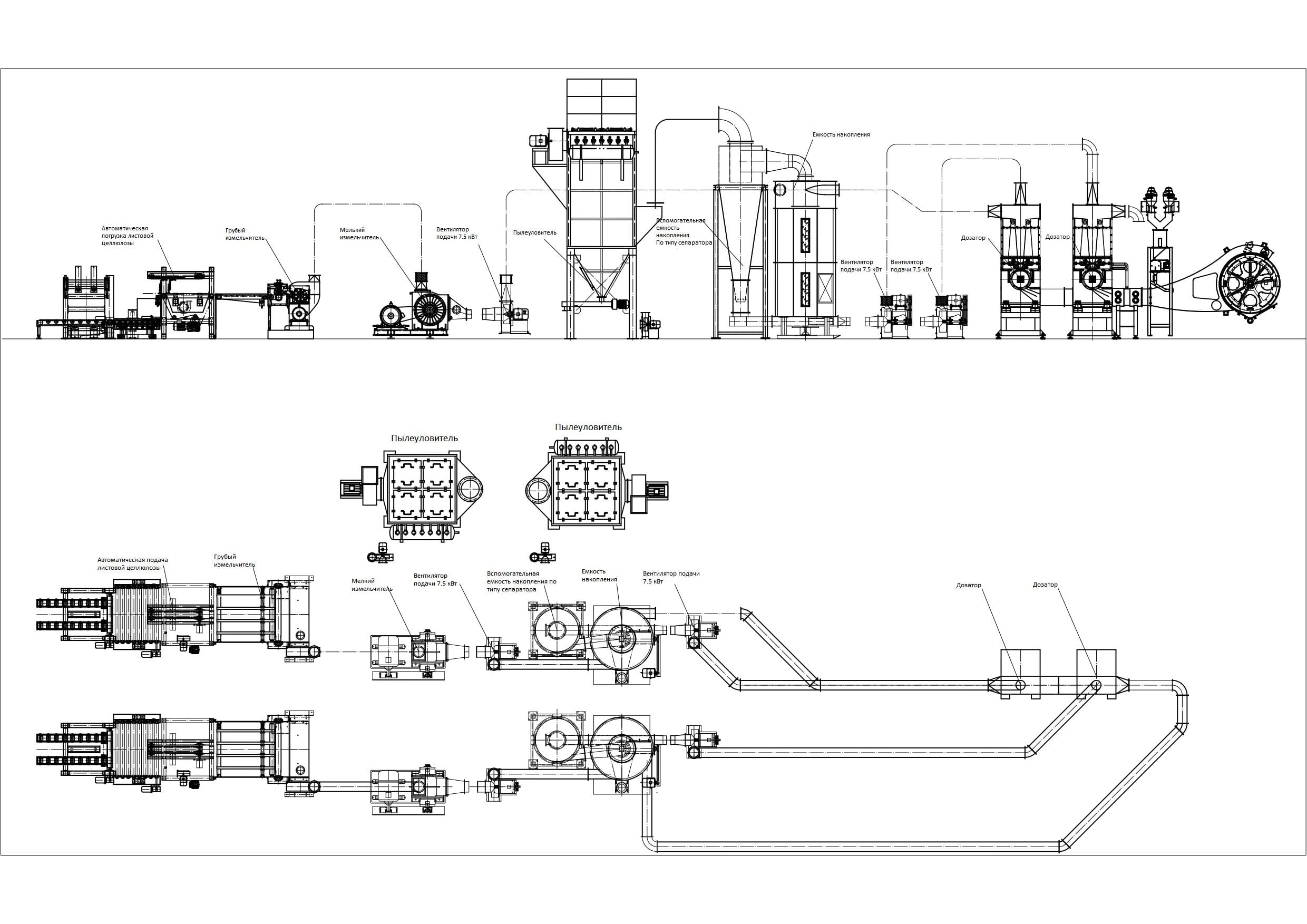

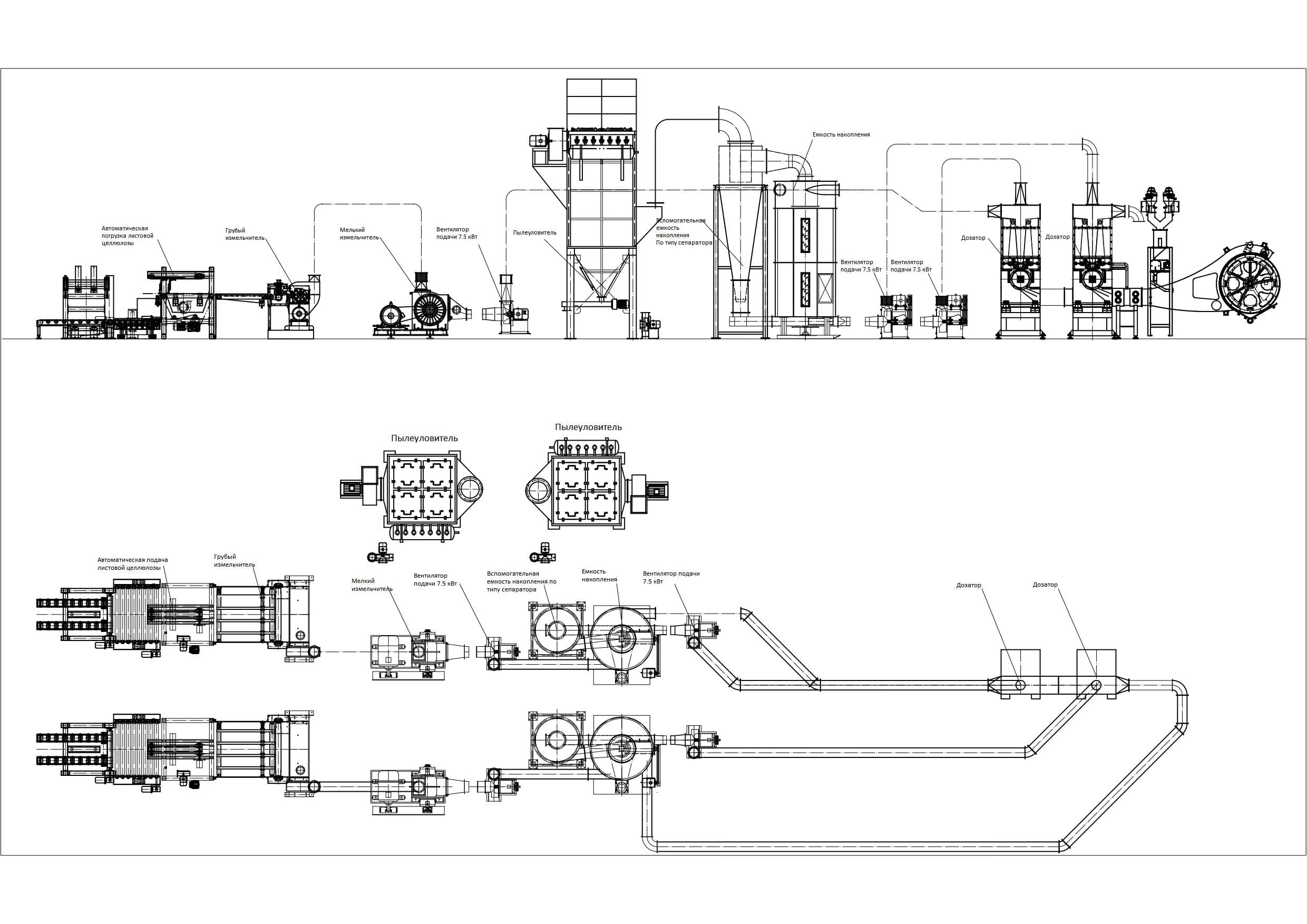

Схема технологического процесса
