Оборудование (линия) для производства бумажных трубочек
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Процесс работы
Описание
Специалисты подсчитали, что, если сегодня не сократить количество используемого, а потом выбрасываемого на нашей планете пластика, очень скоро он буквально завалит огромные территории. Именно поэтому идея безотходного производства стала мейнстримом для всех сознательных производителей во многих странах. Люди осознали необходимость сохранения окружающей среды, значит, для бизнеса, занимающегося экологичной продукцией, открываются новые возможности.
Вот почему производство бумажных трубочек – это высокорентабельный и быстро расширяющийся бизнес с достаточно небольшими первоначальными затратами. Бумажные трубочки, в отличие от пластиковых, не наносят вреда окружающей среде.
На данном оборудовании производятся бумажные трубочки, которые являются экологически чистой (экологичной) продукцией, поэтому их использование не наносит вреда здоровью человека.
В данном производственном процессе всё экологично: бумага (производственное сырье), используемый крахмальный клей. Важно отметить, что получаемые трубочки крепкие: даже при температуре жидкости +70 – 80°С более получаса они не расслаиваются; в холодной жидкости они сохраняют свое рабочее состояние еще дольше. Именно поэтому в последнее время большие сети быстрого питания типа «Макдональдс», «KFC» практически перешли с пластиковых трубочек на бумажные. Словом, эта продукция всё шире используется в сетях общественного питания, причем потребность в подобных трубочках быстро растет.
Данное оборудование применяется для производства бумажных трубочек диаметром 5 мм, 6 мм, 8 мм, 10 мм и т.д. Машина выполняет операции проклеивания, наматывания, резки и некоторые другие функции. Система обрезания оснащена несколькими лезвиями, контроль осуществляется сервосистемой управления.
Сырье
Крафт бумага белого цвета (для пищевой продукции) + клей на основе кукурузного крахмала. Вязкость клея 5000-10000 мПа·с. Обычно при использовании клея в производственном помещении должна поддерживаться температура +20 – 25 °C.
Расход сырья и себестоимость
Вес одной трубочки 20 см х 6мм – 1 грамм. Из 50 кг клея можно произвести 350000 трубочек (20 см х 6 мм). В Китае себестоимость – около 0,0030 USD.
нарезка сырьевой бумаги
нанесение клея и формование трубочек
разрезание готовой продукции
упорядочивание и упаковка
Комплектация линии
Машина для разрезания сырьевой бумаги
Машина для формования трубочек
Машина для упаковки трубочек по 1 штуке
Машина для групповой упаковки трубочек

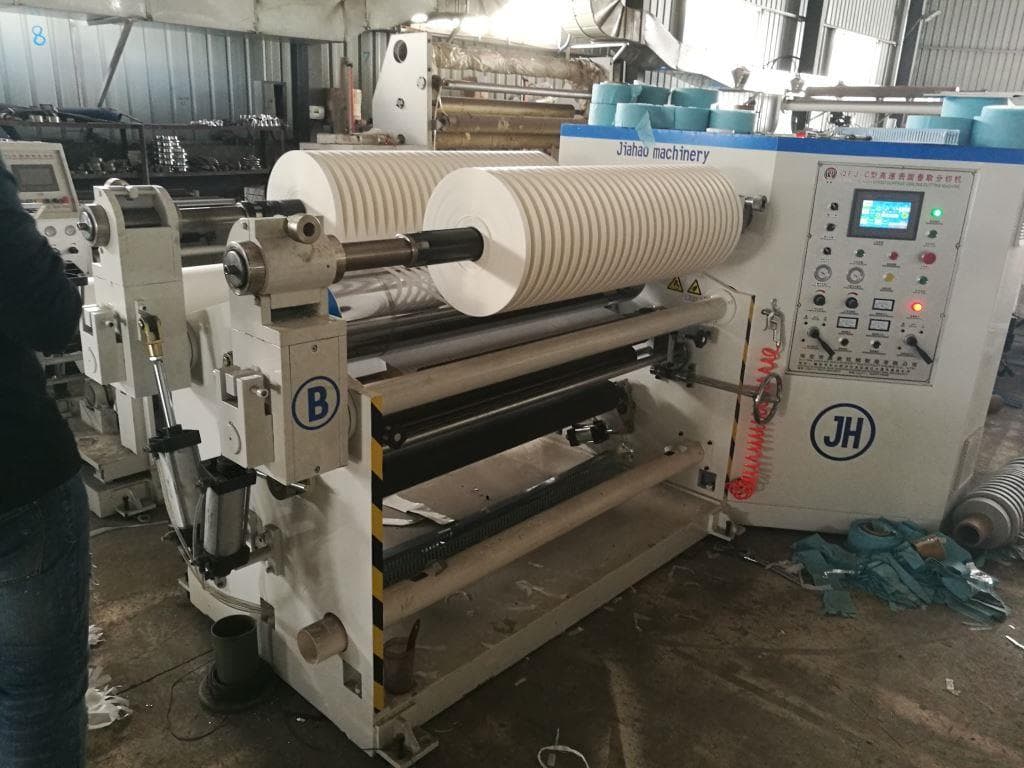

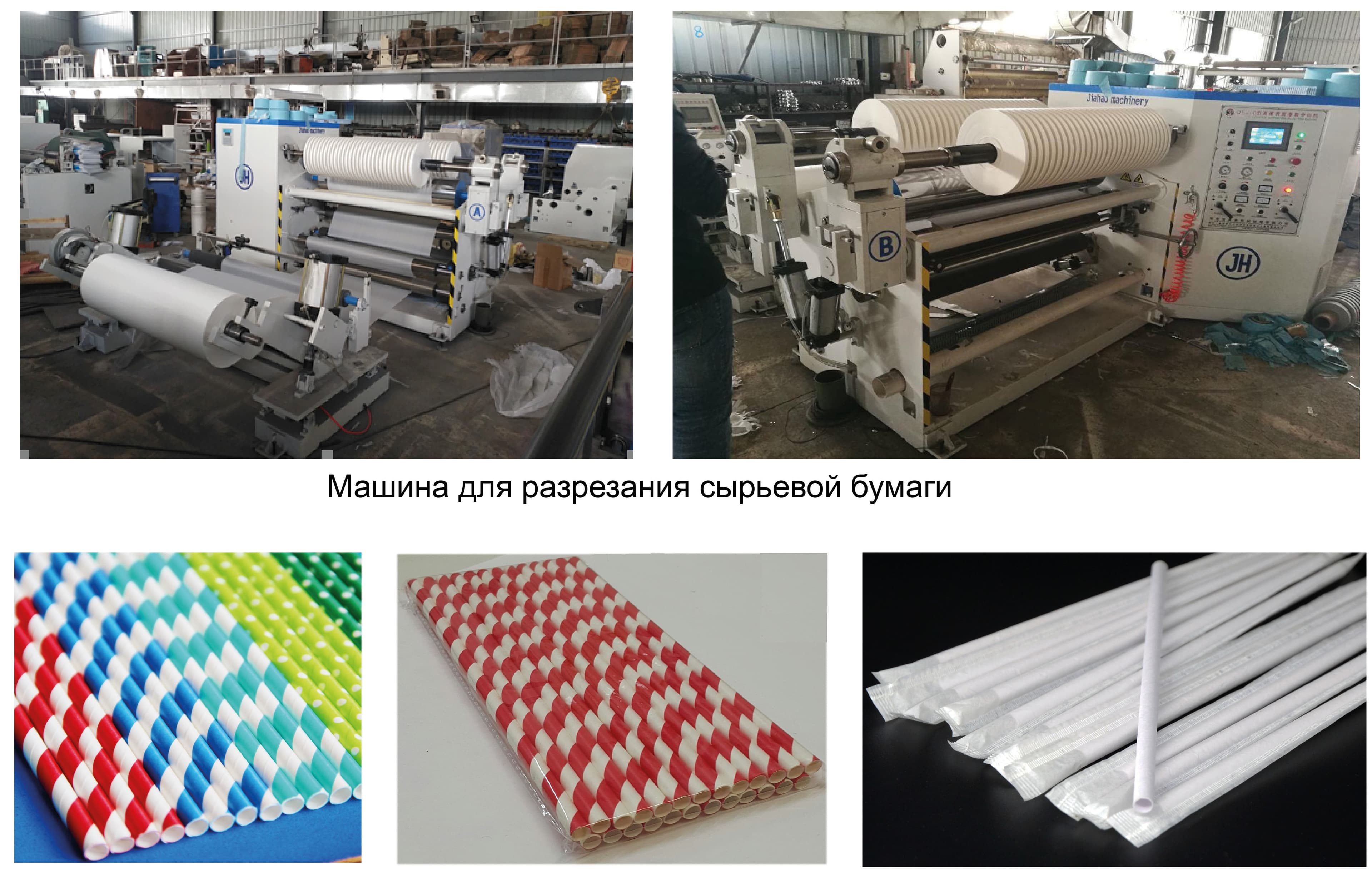

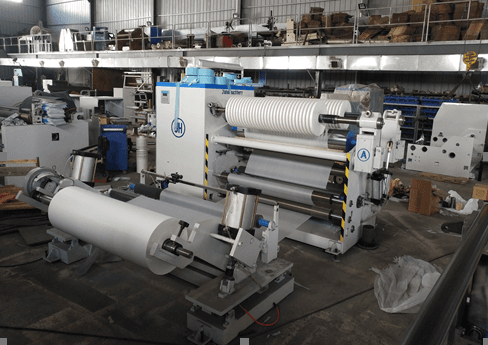

Машина для разрезания сырьевой бумаги
Данное оборудование может использоваться для нарезания бумаги, фольги, BOPP, PET, CPP, CPE, PVC и прочих материалов на ленты в соответствии с различными требованиями.
Оснащено фотоэлектрической системой выправления искривлений и функцией автоматического подсчета метража. Контроль натяжения при сматывании осуществляется электромагнитной порошковой муфтой с использованием PLC. Контроль натяжения при разматывании осуществляется электромагнитным порошковым тормозом. Вал сматывания рулона с пневматическим расширением. Скорость работы оборудования регулируется преобразователем частот. Машина обеспечивает гладкое разрезание и качественную намотку в рулон для последующего использования.
Технические характеристики
Максимальный диаметр загружаемого рулона | 1000 мм |
Максимальный диаметр сматываемого рулона | 600 мм |
Диаметр валов загружаемого и сматываемого рулона | 3 дюйма |
Ширина валов загружаемого и сматываемого рулона | 1150 мм |
Максимальная рабочая ширина | 1100 мм |
Минимальная ширина нарезаемой полосы | 10 мм |
Магнитно-порошковая муфта сцепления | 100 Н·м х 2 шт. |
Точность нарезания | ±0,5 мм |
Скорость | ≤180 м/мин. |
Общая мощность | 6,5 кВт |
Габариты (длина х ширина х высота) | 2450×2650×1350 мм |
Источник питания | 380В / 50Гц |
Вес оборудования | 3000 кг |

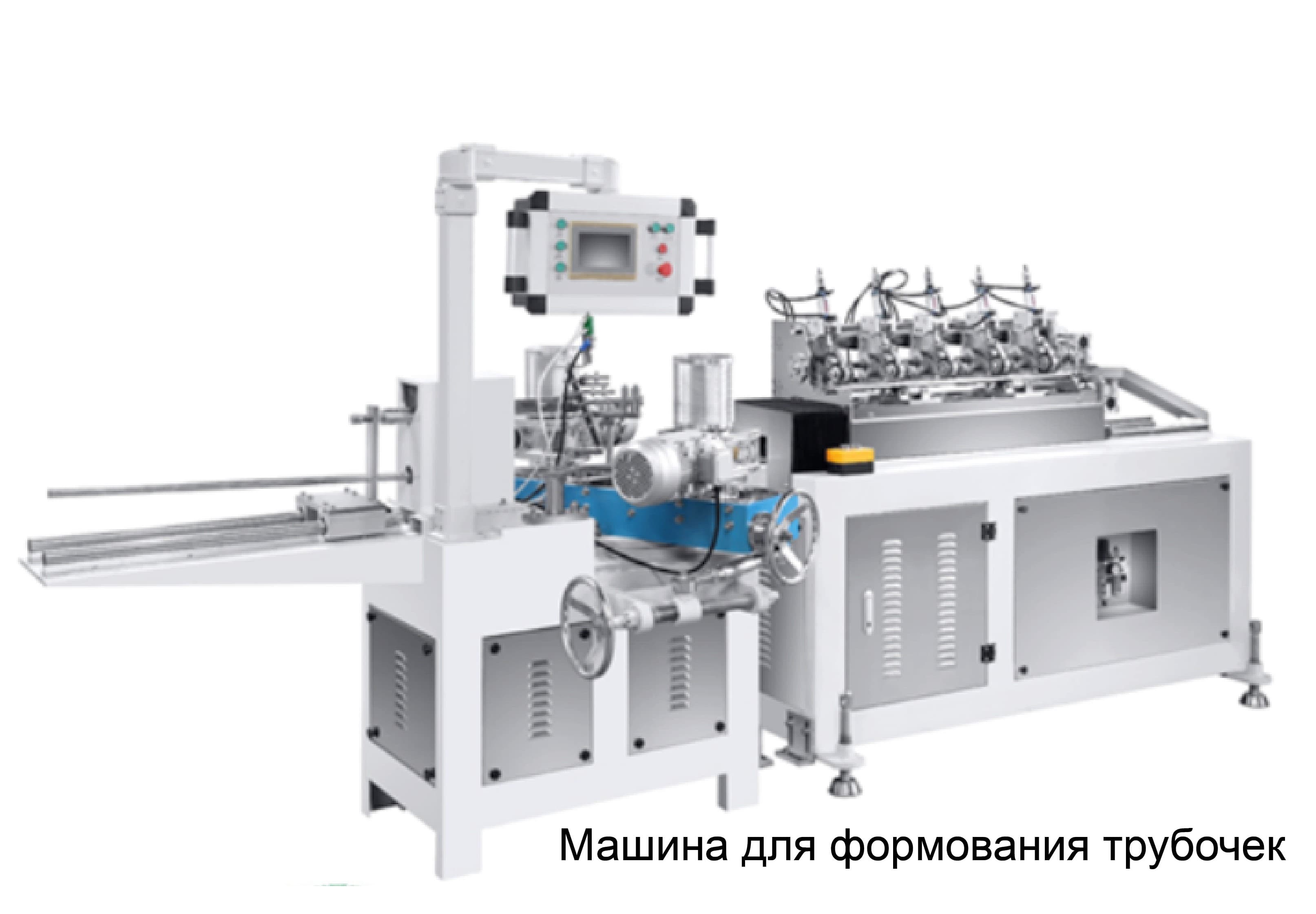

Машина для формования трубочек
Оборудование применяется для производства бумажных трубочек диаметром 5 мм, 6 мм, 8 мм, 10 мм и т.д. Машина выполняет проклеивание, наматывание, резку и другие функции. Система обрезания с несколькими лезвиями, контроль сервосистемой управления.
Технические характеристики
Внутренний диаметр | 5 - 10 мм |
Количество слоев бумаги | 2 - 3 слоя |
Толщина | 0,30-1 мм |
Длина отрезания трубочек | 100 - 820 мм |
Скорость производства | 20 - 45 м/мин.(зависит от температуры) |
Тип нанесения клея | Одностороннее/двухстороннее |
Рама для бумаги | T-bar |
Лезвие отрезания | 5 групп |
Общая мощность | 6 кВт |
Мощность воздушного компрессора | 0,6 Mпа |
Общий вес | 1800 кг |
Преобразователь частот | Panasonnic (Япония) |
Серво двигатель | Panasonnic (Япония) |
Система управления | Тайвань |
Кодирующее устройство | OMRON (Япония) |
Импульсный источник питания | OMRON (Япония) |
Бесконтактный переключатель | OMRON (Япония) |
Кнопки | Франция, Schneider |
Рабочий персонал | 1-2 человека |
Размер главного оборудования | 3,5 х 1,5 х 12 м |
Занимаемая площадь | 7 х 5 х 1,5 м |
Тип выхода трубочек | Автоматически |
Устройство для упорядочивания трубочек | L типа |

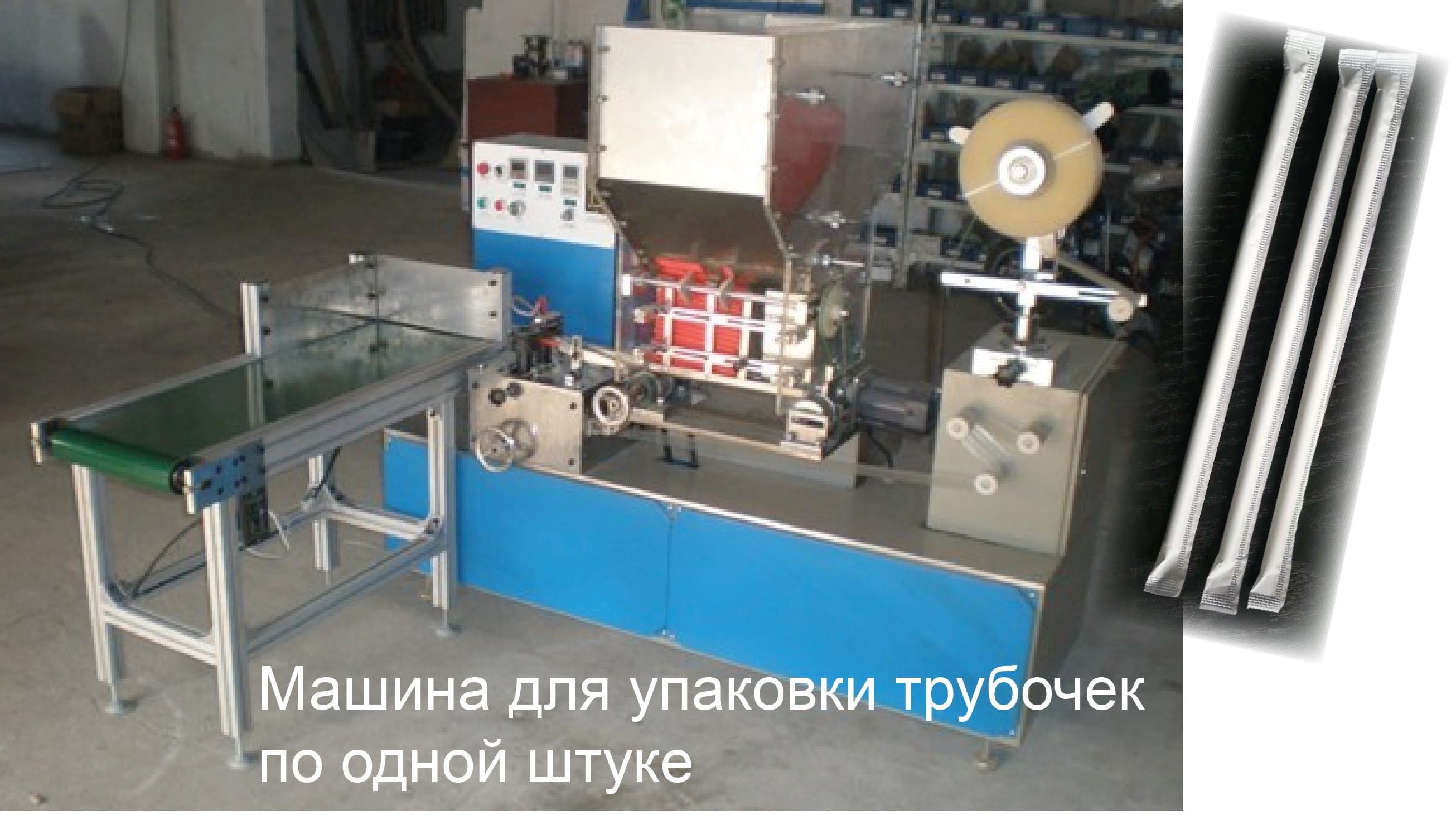

Автоматическая машина для упаковки трубочек по одной штуке
Автоматическая машина для упаковки трубочек в пленку по одной штуке. Машина имеет следующие части: привод, система вращения, устройство погрузки рулона пленки, устройство для добавления трубочек, устройство подачи готовой продукции и т.д.
Машина удобна в эксплуатации, работает стабильно.
Технические характеристики
Мощность | 0,75 кВт |
Скорость упаковки | 300-450 шт./мин. |
Источник питания | 380/220В/50Гц |
Размер оборудования | 1500 х 800 х 1300 мм |
Вес оборудования | 400 кг |
Используемое сырье | Пленка Бумага |
Электроника | DELIXI (Китай) |
Преобразователь частот | Dongyuan (Китай) |
Датчик температуры | Китай |
Устройство подсчета | Yatai (Китай) |

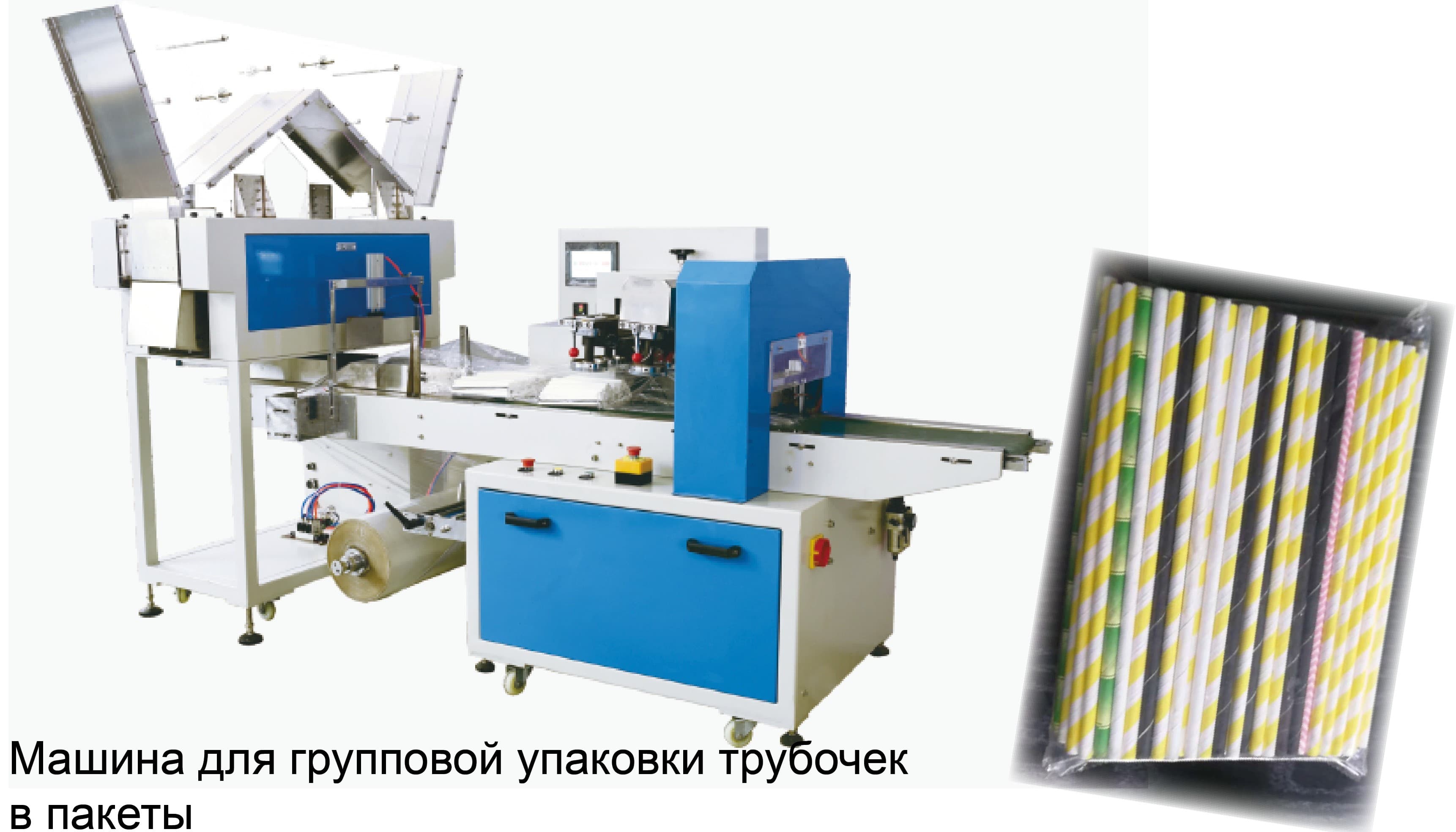

Машина для групповой упаковки трубочек в пакеты
При управлении данной машиной используется сенсорный экран. Осуществляется точный подсчет количества изделий, автоматически отслеживаются неполадки. Машина проста в эксплуатации, легко настраивается. Имеется высокоточное фотоэлектрическое отслеживание.
Длину упаковки не нужно задавать вручную, машина автоматически осуществляет измерение и задает параметры.
Серводвигатель контролирует скорость и длину упаковки. Количество трубочек и размер упаковки можно регулировать в соответствии со своими требованиями.
Данная машина полностью совместима с производственной линией.
Технические характеристики
Упаковочный материал | Пленка OPP, CPP Мелованная бумага |
Ширина упаковочной пленки | 530 мм |
Диаметр трубочек | 3 -15 мм |
Количество трубочек | 5 - 200 шт. |
Длина упаковки | 90 - 800 мм |
Ширина упаковки | 50 - 180 мм |
Высота упаковки | до 120 мм |
Скорость упаковки | 8 - 20 упак./мин. |
Общая мощность | 3,5 кВт |
Электрическое напряжение | AC 220В, 50Гц |
Вес всего оборудования | 650 кг |
Габариты | 3000 х 1300 х 1500 мм |
