Линия для производства трехслойного гофрокартона
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Данная линия по производству упаковочного трехслойного гофрокартона.
Комплектация и технические характеристики
No. | Наименование | Количество | Примечания |
1 | Рама с электрическим приводом DZJ | 1 | Зажим, подъем и поперечное перемещениеЭлектронные детали от Schneider |
2 | Машина для подачи слоя бумаги по типу присасывания SF-BW | 1 | B профиль, диаметр гофровала Φ280 мм, материал 48CrMo, цепное вращение, электронные детали Schneider |
3 | Машина для отрезания SC-B | 1 | Рабочая ширина: 1800 мм, электронные детали Schneider |
4 | Клейная машина | 1 | Ширина 2000 мм |

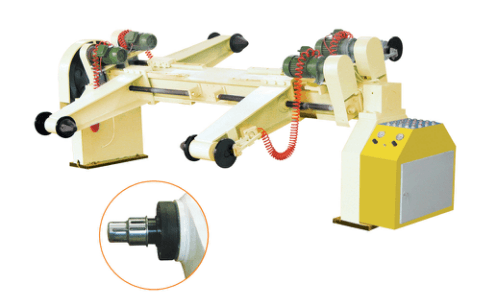

Рама с электрическим приводом

Параметр | Значение / Характеристика |
|---|---|
Рабочая ширина | 700-1800 мм |
Диаметр рулона | Ø350-1600 мм |
Макс. нагрузка (с одной стороны) | 2000 кг |
Диаметр главного вала | Ø219 мм |
Общая мощность | 5.2 кВт |
Мощность двигателей зажима | 0.75 кВт × 4 шт. (передаточное отношение 1:35) |
Мощность главного двигателя | 2.2 кВт × 1 шт. (передаточное отношение 1:59) |
Конструкция кронштейна | HT200 |
Размер швеллера | 300 мм |
Электронные компоненты | Schneider |
Пневматические компоненты | Taiwan Airtac |
Подшипники | Китай |
Количество рулонов | 2 шт. (одновременная погрузка) |
Режим работы | Смена рулонов без остановки оборудования |
Привод | Электрический (зажим, подъем, перемещение) |
Система натяжения | Пневматическое регулирование |
Тип зажима | Головка с расширением |

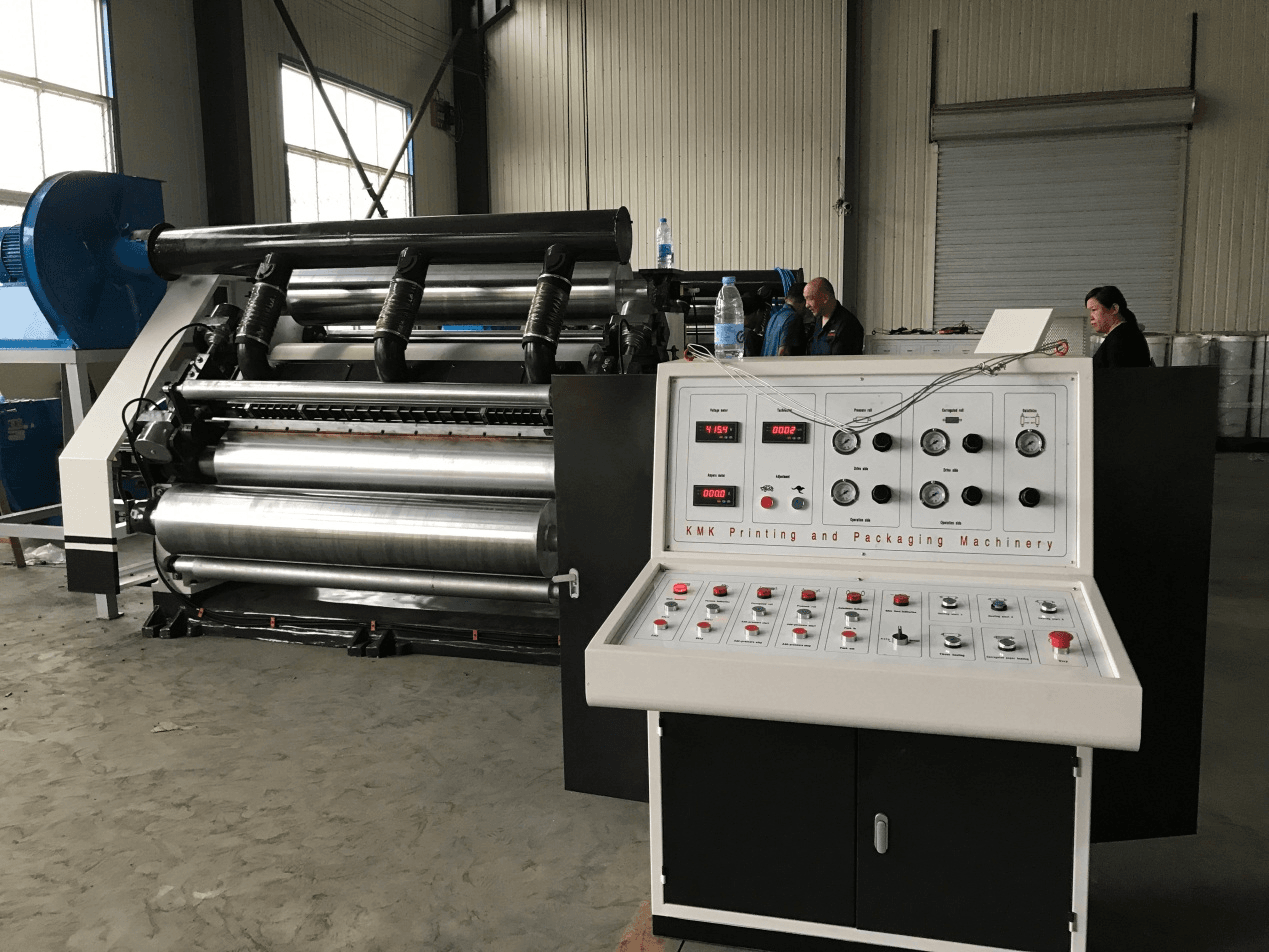

Машина для подачи слоя бумаги по типу присасывания

Категория | Параметр | Значение / Характеристика |
|---|---|---|
Основные параметры | Рабочая ширина | 700-1600 мм |
Давление сжатого воздуха | 0.6-0.9 МПа | |
Общая мощность | 20.7 кВт | |
Мощность нагрева | 76 кВт | |
Тип профиля | B | |
Параметры валов | Диаметр гофровалов | ⌀280 мм |
Диаметр прижимного ролика | ⌀290 мм | |
Диаметр клеевого ролика | ⌀240 мм | |
Диаметр ролика распределения клея | ⌀120 мм | |
Диаметр валика предварительного нагрева | ⌀294 мм | |
Материал гофровалов | 48CrMo | |
Твердость гофровалов | HRC 58-62 | |
Комплектующие | Электронные компоненты | Schneider |
Технологические особенности | Подача бумаги | Присасывающий тип для равномерности профиля |
Формование профиля | Гофровалы | |
Привод вращения | Цепной | |
Нанесение клея | Автоматическое пневматическое | |
Обработка поверхностей | Специальная обработка клеевого вала и гофровалов |

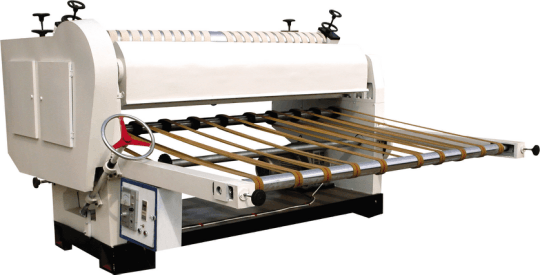

Машина для отрезания

Параметр | Значение / Характеристика |
|---|---|
Рабочая ширина | 1600 мм |
Диапазон резки | 390-2400 мм |
Длина резки | 300-9999 мм |
Точность резки | ±3-5 мм (при равномерной скорости) |
Проектная скорость | 60 м/мин |
Температура эксплуатации | 5℃-50℃ |
Влажность эксплуатации | 20%-90% |
Общая мощность | 4 кВт |
Мощность двигателя с ЧП | 4 кВт |
Мощность двигателя режущего вала | 3 кВт |
Двигатель с электромагнитным регулированием | 4 кВт, 1 шт. |
Тип коробки передач | P3 |
Материал основания и стенок | HT200 |
Материал лезвий | W18CrV5Co5 (быстрорежущая сталь) |
Электронные компоненты | Schneider |

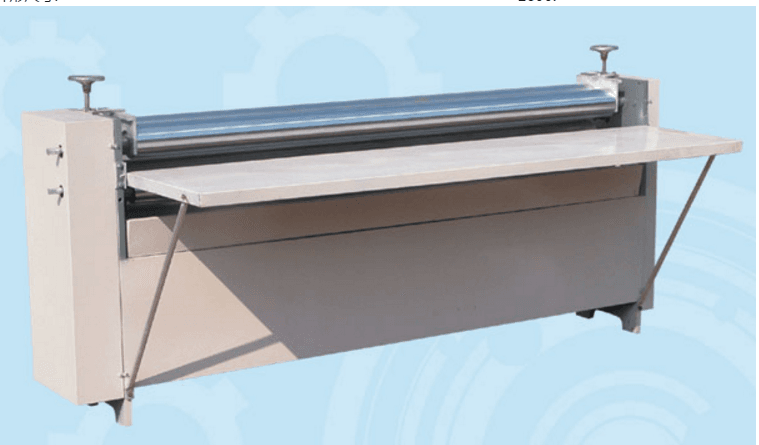

Клейная машина

Машина состоит из вала, каркаса, шестерни, ременного шкива, двигателя, рычага регулирования и т.д.
Вращение вала запускается ремнем и шестерней. Рычагом регулируется положение малого вала для регулирования толщины слоя клея, на основе потребностей регулируется положение прижимного валика.
