Система подачи листовой целлюлозы
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Процесс работы
Описание
Оборудование для автоматической подачи листовой целлюлозы, грубого измельчения, тонкого измельчения, накопления, дозирования. Наличие вентиляторов, охлаждения, удаления пыли трубопроводов и прочего вспомогательного оборудования. На оборудовании выполняется два процесса измельчения. Сначала делается первое измельчение на грубом измельчителе, затем в мелком (тонком) измельчителе целлюлоза еще раз измельчается до состояния, которое необходимо для производства пеленок.
Используемое сырье: рулонная целлюлоза, листовая целлюлоза, целлюлоза россыпью
Используется для следующих видов оборудования: линии для производства гигиенических прокладок и женских ежедневных прокладок, линии для производства подгузников для взрослых и детей, оборудование для производства одноразовых впитывающих пеленок, линии для производства айрлайд-бумаги.
Основные параметры
Параметр | Значение |
|---|---|
Производительность | 450-500 кг/ч |
Максимальная ширина | 1080 мм |
Общая установленная мощность | ≈150 кВт |
Фактическая используемая мощность | 96.49 кВт/ч (65-70% от установленной) |

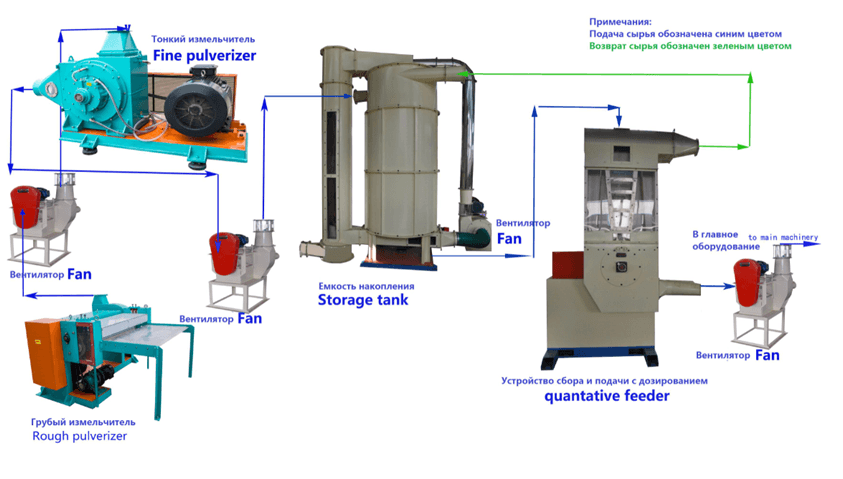

Сырье (листовая целлюлоза)
автоматическая погрузка сырья
грубое измельчение
тонкое измельчение
накопление
дозирование
главное устройство

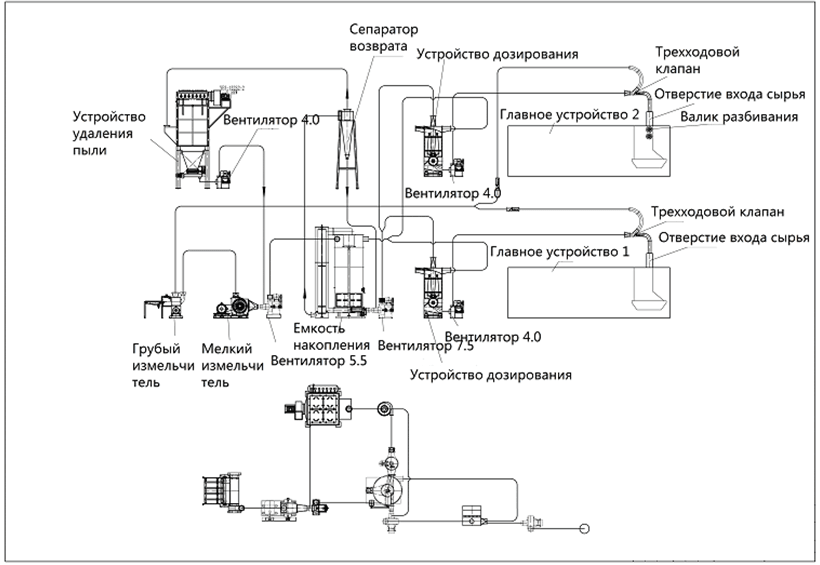

Схема технологического процесса
Комплектация оборудования
№ | Наименование | Модель | Кол-во | кВт | Примечания | |||||||||
1 | Автоматическое устройство погрузки листовой целлюлозы | 1 | Главное устройство 0.75Подача 0.75Серво 1.8Подъемник 0.75 | 4.05 | ||||||||||
2 | Грубый измельчитель | FP500 | 1 | Главный вал 15 | 17.2 | |||||||||
Подача 2.2 | ||||||||||||||
3 | Тонкий измельчитель | FP500 | 1 | Главное оборудование 75 | 75.75 | Водяное охлаждение без слепых зон | ||||||||
Масляный насос 0.75 | ||||||||||||||
4 | Вентилятор подачи материала | 5.5 кВт | 1 | Главное оборудование 5.5 | 5.5 | |||||||||
5 | Колонная охлаждения тонкого измельчителя | 2 т | 1 | Водный насос 0.55 | 0.55 | |||||||||
6 | Емкость накопления | FP500 | 1 | Смеситель 2.2 | 6.3 | |||||||||
Игольчатый валик 3.0 | ||||||||||||||
Колонна выхода ветра 1.1 | ||||||||||||||
7 | Вентилятор подачи | 7.5 | 1 | Двигатель 7.5 | 7.5 | |||||||||
8 | Сепаратор порошковой пыли | 600 | 1 | |||||||||||
9 | Устройство сбора и подачи с дозированием | B40 | 2 | Игольчатый валик 5.5 | 15.4 | |||||||||
10 | Валик разбивания | 4 | Двигатель 2.2 кВт | 2.2 | ||||||||||
11 | Вентилятор подачи | 5.5 кВт | 1 | Двигатель 5.5” | 5.5 | |||||||||
12 | Электрическое управление | |||||||||||||
Итого | 139.95 | |||||||||||||
Дополнительное оборудование | ||||||||||||||
13 | Устройство удаления пыли | 1 | Перемешивание 1.5 Подача 1.5 | 3.0 | ||||||||||
14 | Вентилятор возврата | 4.0 | 1 | Двигатель: 5.5 | 5.5 | |||||||||
15 | Трубопровод | |||||||||||||
Итого | 8.5 | |||||||||||||
Общий итог | 148.45 | |||||||||||||
Габариты оборудования
№ | Наименование | Габариты (мм) | Вес (т) |
1 | Погрузчик листовой целлюлозы | Д 6000 * Ш 2000 * В 2100 | 1.7 |
2 | Грубый измельчитель | Д 2200 * Ш 2000 * В 1050 | 1.3 |
3 | Тонкий измельчитель | Д 2000 * Ш 1400 * В 1250 | 2.7 |
4 | Емкость накопления | Д 1900 * Ш 1900 * В 4400 | 1.8 |
5 | Устройство сбора и подачи с дозированием | Д 1400 * Ш 1600 * В 2300 | 1.3 |
6 | Устройство удаления пыли | Д 2700 * Ш 2500 * В 4200 | 2.1 |
