Полуавтоматическая комплексная линия предназначена для формования отрезных кругов (с ровной поверхностью, флип дисков), удовлетворяющих стандарту DIN.
Эти круги используются для резки и шлифовки металлов в строительной отрасли.
| Параметр | Значение |
|---|---|
| I. Основное оборудование | |

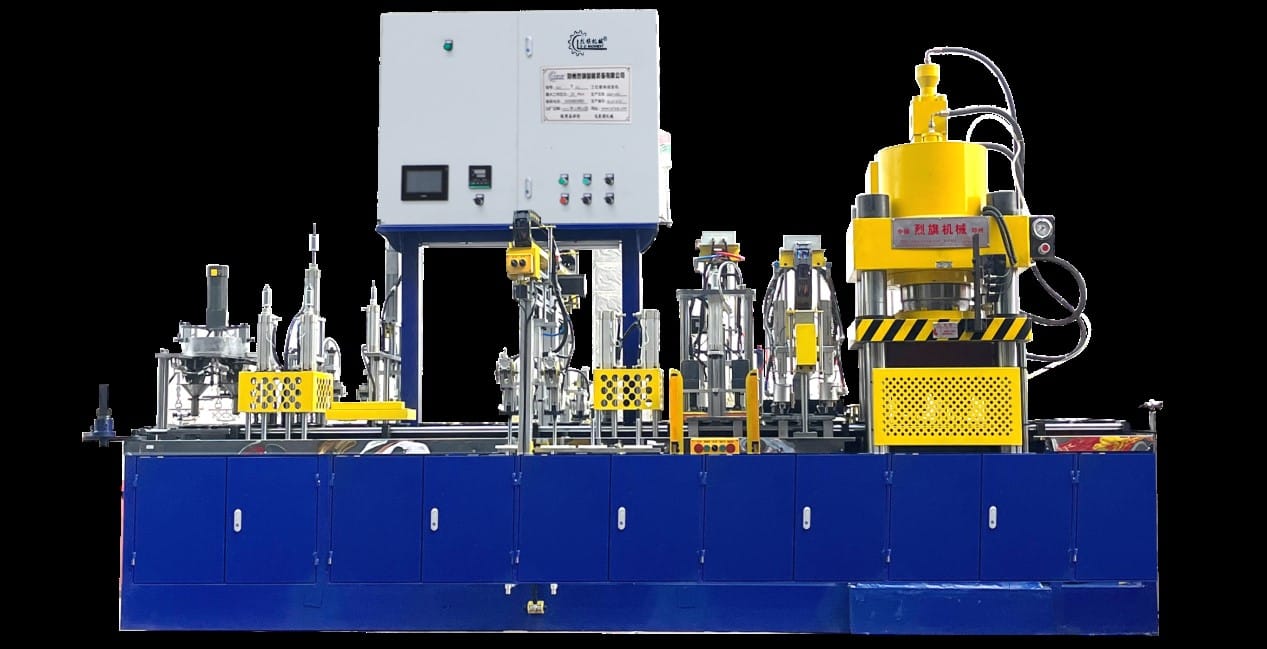

| Формовочный пресс 300 т | 1 шт |
| Производительность пресса | 1000-1200 шт/час |
| Мощность пресса | 20 кВт |
| Двигатель пресса | 7.5 кВт + насос HG-16 + PVL1-12 |
| Напряжение питания | 380 В 3Ф 50 Гц |
| Противоточный смеситель | 1 шт (200 кг, двойной котел) |
| Сушильная печь | 1 шт (5 м³, электрическая) |

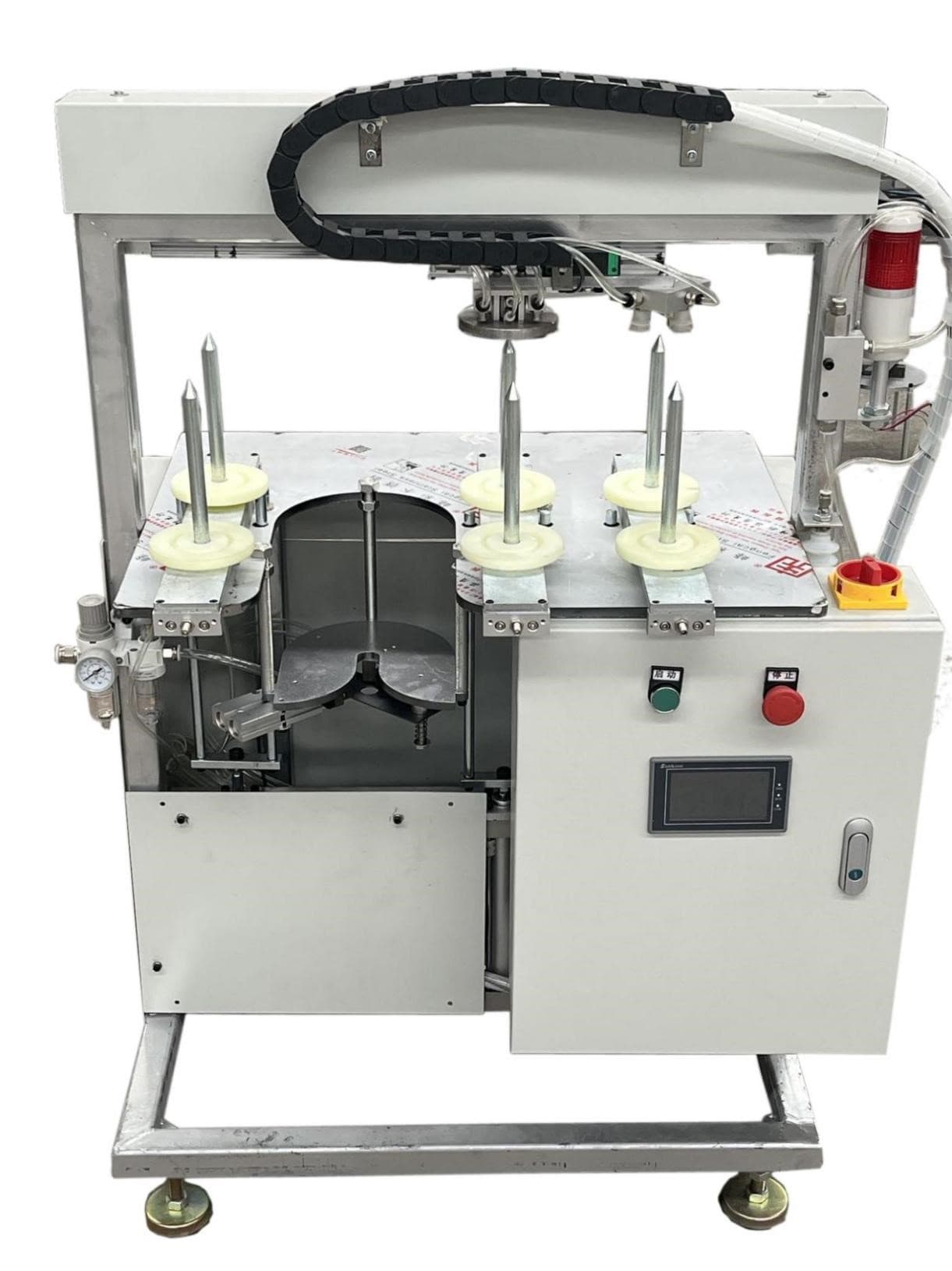

| Машина раскладывания | 1 шт (модель 115-125) |
| Ротационная машина | 1 шт (C3-P 100-400) |
| Упаковочная машина | 1 шт (модель 550) |
| Отрезные круги | 1 компл (115-125 мм) |
| II. Комплектующие | |
| Пневматические компоненты | SMC |
| PLC | Mitsubishi |
| Контактор | Schneider |
| Реле | Omron |
| Преобразователь частоты | Delta |
| Сервоприводы | Xinjie |
| Двигатели | Oubang, Mige |
| Экраны управления | Xinjie |

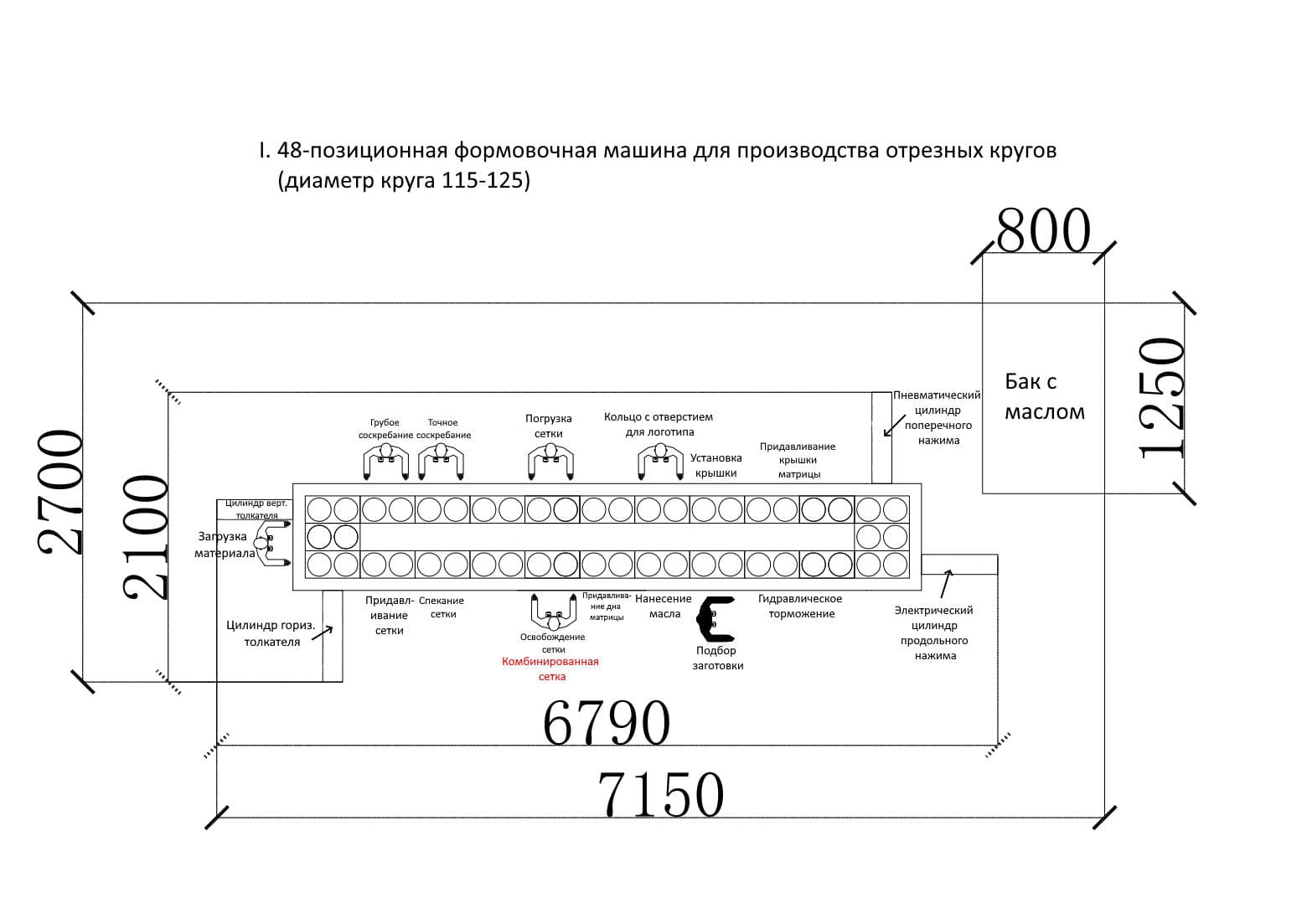

| III. Системы пресса | |
| Транспортировка | Вертикальное/горизонтальное толкание (4 компл) |
| Захват заготовки | Вакуумные присоски + шаговые двигатели |
| Выгрузка продукции | Гидравлические тормоза (2 системы) |
| Полировка дна | Пневмоцилиндр + вращающийся двигатель |
| Придавливание дна | Пневмоцилиндр |
| Загрузка сетки | 2 системы с клейкой лентой |
| Спекание сетки | Пневмоцилиндр с автоподъемом |
| Загрузка сырья | Редукторный двигатель + автоворонка |
| Соскребание материала | Пневмо- и электроприводы (2 системы) |
| Маркировка | Вакуумные присоски + шаговые двигатели |
| Матрицы | 45 компл. для Ø115/125 мм |
| Рабочие поверхности | Нержавеющая сталь |
| Параметр | Значение / Характеристика |
|---|---|
| Эффективный объем котла | 200 л (расчетная загрузка 250 кг сырья) |
| Габариты котла | ⌀1300 × 400 мм (внутренний диаметр × глубина) |
| Скорость вращения лопастей | 51 об/мин, с частотным регулированием |
| Скорость вращения котла | 10–35 об/мин, с частотным регулированием |
| Макс. угол опрокидывания | 100° |
| Высота загрузки | 1000 мм |
| Высота выгрузки | 1200 мм |
| Время цикла смешивания | 1–30 мин |
| Установленная мощность | 20 кВт |
| Масса оборудования | 7 т |
| Комплектация оборудования | |
| Узел / Система | Характеристики |
| Приводные двигатели | 4 двигателя по 5 кВт (6-скоростные) + 1 двигатель 2,2 кВт |
| Редукторы | 4 шт., марка Jie |
| Преобразователи частоты | 2 шт., марка Anbang |
| Гидроцилиндры | 4 шт., ⌀120 мм |
| Гидравлические компоненты | Тайвань |
| Электротехнические компоненты | Schneider |

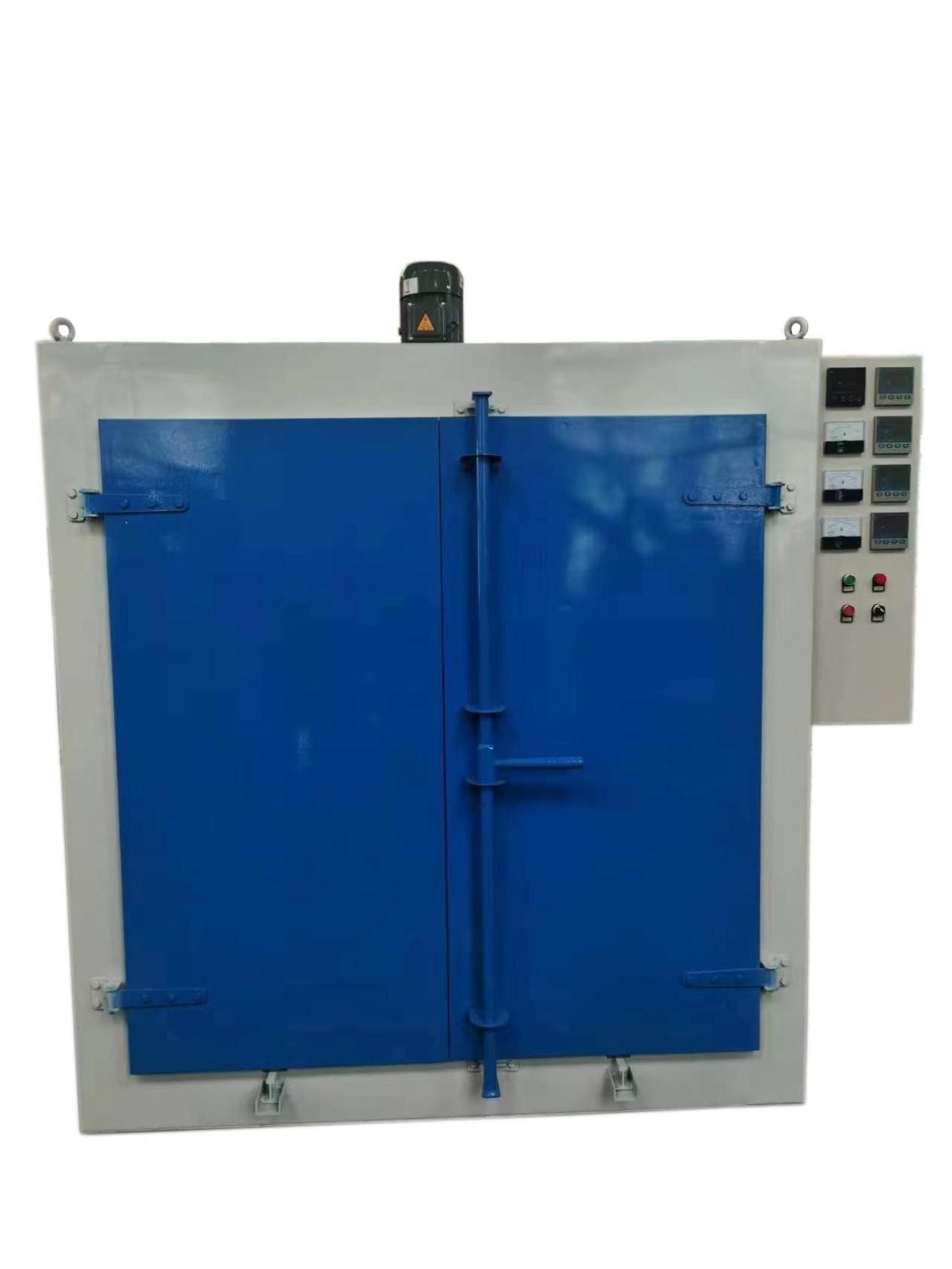

| Параметр | Характеристика / Значение |
|---|---|
| Система управления | Программируемый контроллер температуры с PID-регулированием, 4 зоны нагрева |
| Функции управления | Автоматический нагрев, поддержание температуры, охлаждение, самовосстановление после сбоя питания |
| Защита | Система сигнализации с отключением питания при перегреве |
| Нагревательные элементы | 24 U-образные трубки, 1.4 кВт/шт, общая мощность 33 кВт |
| Теплоизоляция | Высококачественная каменная вата с низкой теплопроводностью |
| Вентиляция | 2 верхних вентилятора, расход 5 м³/с, мощность 2.2 кВт каждый |
| Тепловая мощность | 33 кВт |
| Внутренние габариты | 1500 × 1950 × 1640 мм (Ш×Г×В) |
| Внешние габариты | 1900 × 2150 × 1990 мм (Ш×Г×В) |
| Тележка | Грузовая платформа с 4 вращающимися стойками 950×1400×600 мм + 4 дополнительные стойки |
| Регулировка температуры | Панели на обеих стенках, точность ±3°C |
| Циркуляция воздуха | Боковые и верхние воздуховоды, 2 вентилятора, рециркуляция горячего воздуха |
Производительность:
Металлическая сетка 1600/час
Тефлон: 1400/час

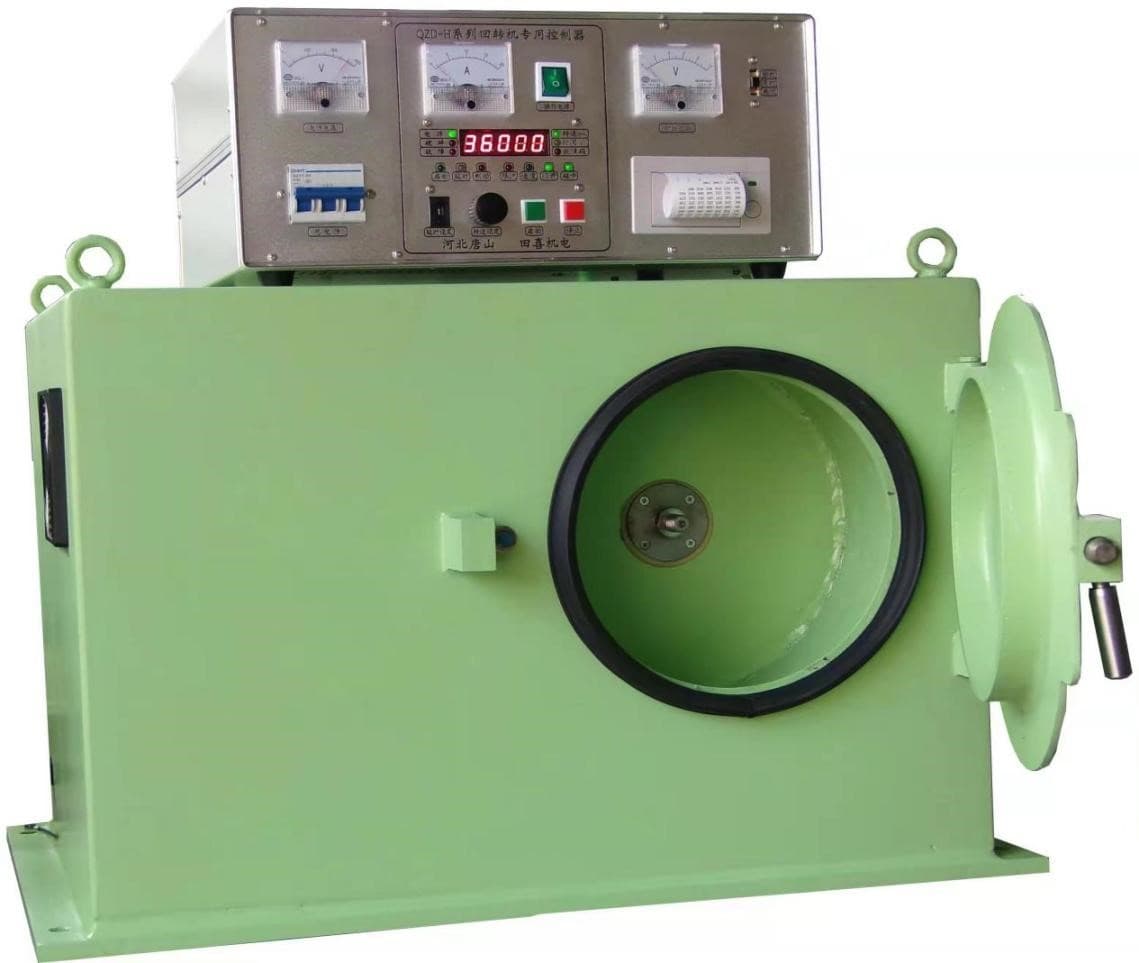

| Параметр | Характеристика / Значение |
|---|---|
| Модель | JS-400C2P-4.0 |
| Система управления | Частотное регулирование скорости, автоматическая электромагнитная карта, встроенный принтер |
| Электропитание | 380 В, 3 фазы |
| Двигатель | 4 кВт |
| Преобразователь частоты | Delta, 5.5 кВт |
| Втулка | 204# |
| Макс. скорость вращения | 31000 об/мин |
| Диапазон обработки | • Отрезные круги: 100-400 мм • Абразивные круги: 100-230 мм • Угловые круги: до 80 м/с, 1.88x |
| Назначение | Массовая высокоскоростная проверка абразивных кругов |
| Особенности | Повышенная мощность, возможность тестирования кругов большего размера и веса |
| Габариты (Д×Ш×В) | 1220 × 740 × 1040 мм |
| Вес | 450 кг |

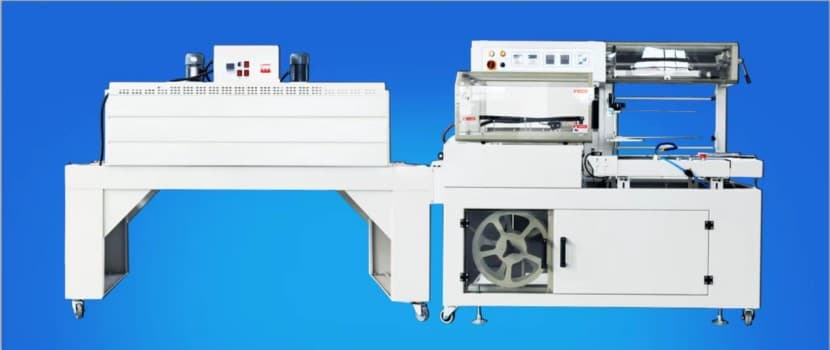

| Материал корпуса | Дерево |
| Питание | 220 В 50/60 Гц |
| Мощность | 1.5 кВт |
| Макс. высота упаковки | 150 мм |
| Размер линии спайки | 550*650 мм |
| Производственная мощность | 15-25 пакетов/мин |
| Пневматическое давление | 4-5 кг/см² |
| Внешние размеры | 1950*1000*1450 мм |
| Вес машины | 350 кг |
Наши специалисты помогут подобрать оборудование под ваши задачи. Работаем с любыми видами промышленного оборудования из Китая.
