Оборудование для гибки листового металла: панелегиб с ЧПУ

Артикул: JS133LYH
Категории
Металлообработка
Видео
Продукция
Лист
Цена
от $30 000 до $50 000

Гарантия и сервис

Шеф-монтаж: бесплатно «под ключ»

Гарантия: 1 год

Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.

Описание

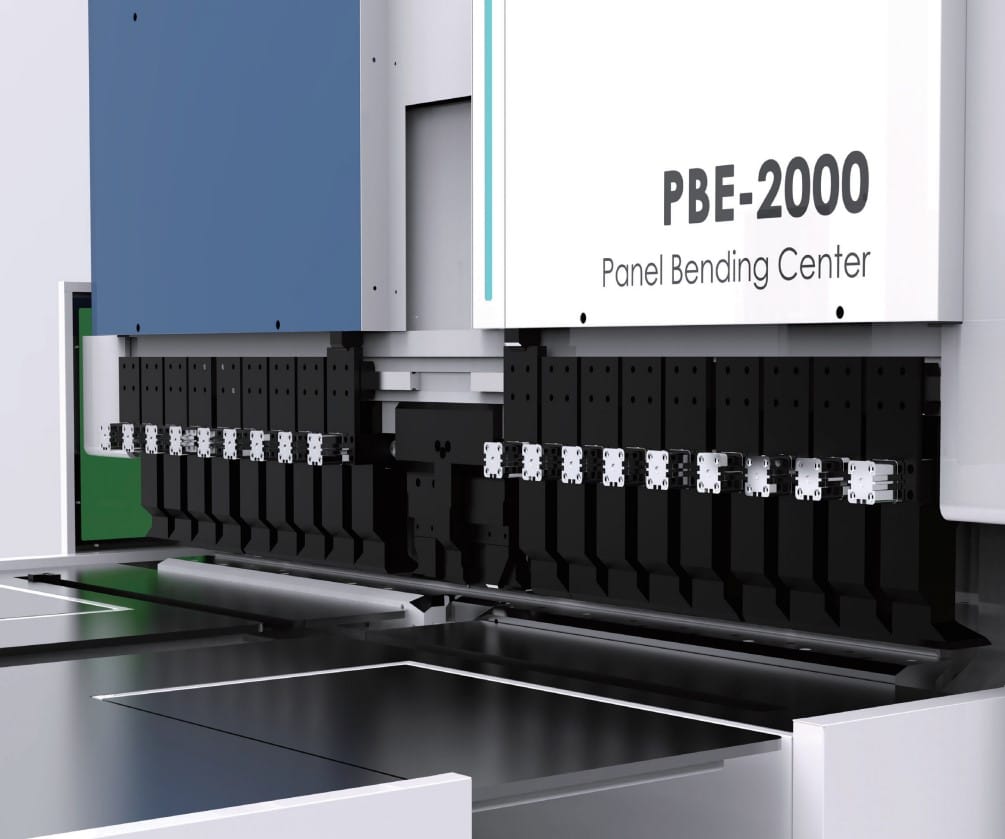

Гибочный центр серии PBE является полностью автоматическим многосторонним панелегибом нового поколения, который является эталоном для промышленного производства по обработки листового металла, в целях перехода к автоматизированному производству. При производстве не только значительно экономится рабочая сила, но и скорость изгиба оказывается в 3 раза выше, чем у гибочного пресса с ЧПУ. Скорость гибки достигает 0,2 с/раз.

Особенности

  • Многосторонний центр изгиба не нуждается в смене формы, рабочий ход короткий, подача быстрая.

  • Комбинированная эффективность более чем в 3 раза выше, чем у гибочной машины, управляемой вручную.

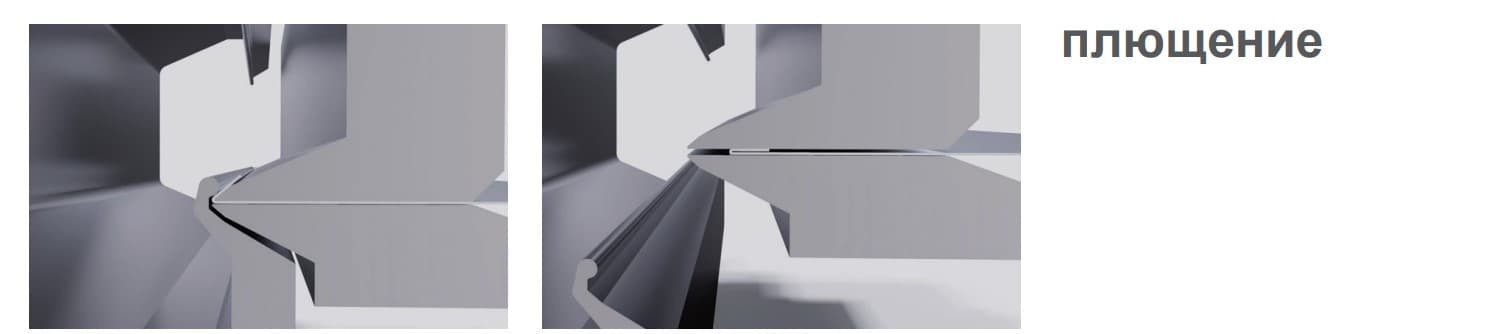

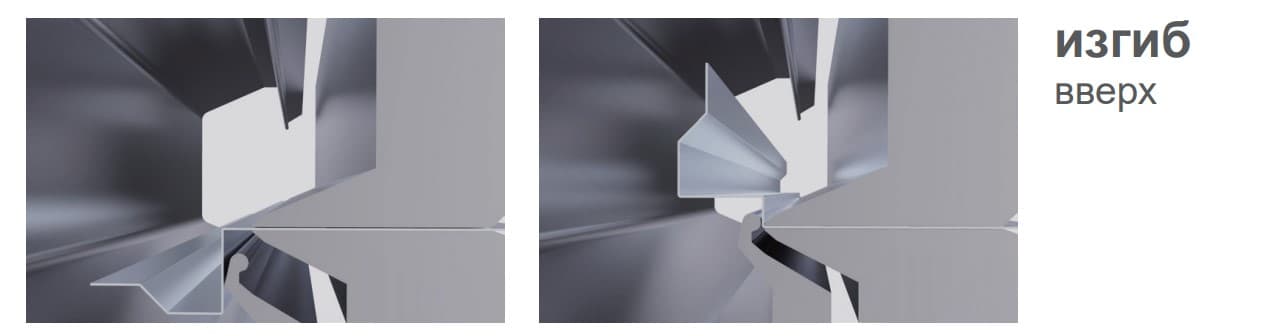

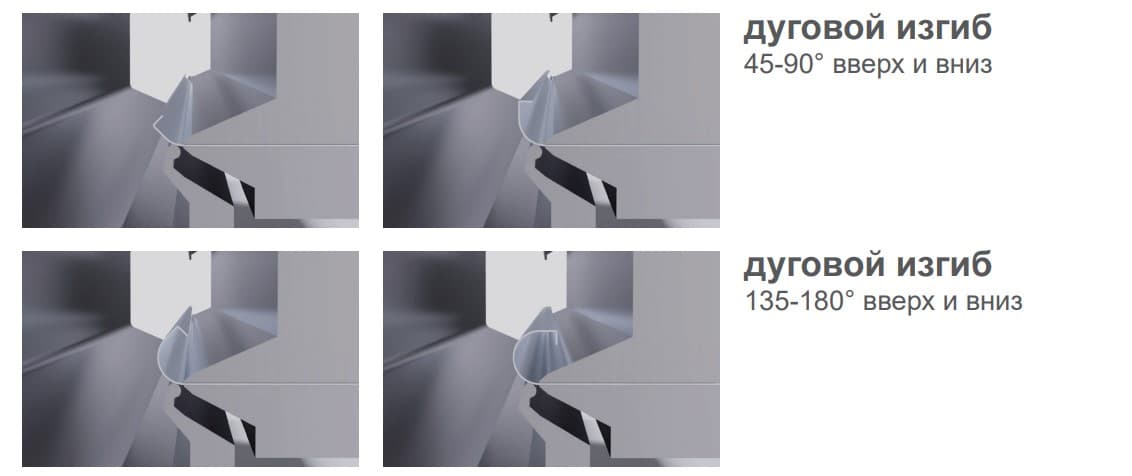

  • В соответствии с технологией изгиба можно выполнить автоматическое сгибание вверх и вниз, чтобы осуществить комбинированное изгибание дуги, опрессованной кромки и различных углов.

  • Высокоинтеллектуальная система управления операциями позволяет эффективно сгибать различные заготовки.

  • Энергосбережение, снижение затрат на рабочую силу и формы.

Преимущества

  • Гибочный центр может работать независимо и может эффективно производить детали и узлы различных спецификаций. Универсальные инструменты не требуют длительного времени регулирования, автоматически регулируются в соответствии с размером, установленным программой, что гарантируют безопасность оператора и качество продукции.

  • В зависимости от формы заготовки, вы можете выбрать различные установочные базы, чтобы обеспечить высокую гибкость производства.

  • Процесс позиционирования выполняется только один раз в начале работы по изгибу, от начала и до завершения обработки, лист и вращающаяся конструкция будут обрабатываться последовательно, погрешность сдвига листа контролируется на первом изгибе в целях обеспечения точности размеров после формовки.

Отрасли применения

Противопожарные двери

Потолки из алюминиевого шпона

Системные блоки и аппаратные шкафы

Мебель

Общая кухня

Коммерческие холодильные цепи

Лифты и эскалаторы

Кондиционеры

Электроэнергия

Очистители

Полки для товаров

Освещение

Технические характеристики

Название

Единицы

PBE-3000

PBE -2500

PBE -2000

PBE -1400

Примечание






Максимальная длина изгиба

мм

3000

2500

2000

1400







Максимальная ширина изгиба

мм

1250

1250

1250

1400

Можно настроить






Максимальная высота изгиба

мм

170

170

170

170

Можно настроить






Минимальная высота изгиба

мм

Радиус шаровой головки *2 + толщина пластины

Радиус шаровой головки *2 + толщина пластины

Радиус шаровой головки *2 + толщина пластины

Радиус шаровой головки *2 + толщина пластины

Стандартная шаровая головка - R3 (толщина пластины 0,8-1,2 мм) / R4 (толщина пластины 1,2-1,5 мм).






Максимальный диаметр вращения

мм

3250

2800

2360

1780

Можно настроить






Минимальная ширина позиционирования

мм

200

200

200

200







Максимальная ширина позиционирования

мм

3020

2520

2020

1420

Можно настроить






Минимальный формовочный размер противоположнойстороны

мм

160

150

140

140

Минимальный индивидуальный 110, т<1мм






Минимальный размер молдинга с одной стороны

мм

150

140

130

130

Минимальный индивидуальный 100, т<1мм






Угол изгиба

°

0-180

0-180

0-180

0-180

135-180, с использованием процесса опрессовки






Модели


Стандарт

Тяжелый

Стандарт

Тяжелый

Стандарт

Тяжелый

Стандарт

Тяжелый



Максимальное усилие прижимной пластины

T

115

155

80

115

38

53

28

38



Толщина изгиба

Нержавеющая сталь

мм

1.2

1.5

1.2

1.5

1.2

1.5

1.2

1.5


Алюминиевый лист

2

3

2

3

2

3

2

3




Углеродистая сталь

1.5

2

1.5

2

1.5

2

1.5

2




Минимальная толщина изгиба

мм

0,35










Мощность целого станка

Квт

88

100

60

70.5

49

56

40

44



Среднее энергопотребление

КВТЧ

4.2

4.8

2.9

3.4

2.4

2.7

1.9

2.1



Частота напряжения


380 В 50 /60 Гц, 3 фазы, 5 проводов

380 В 50 /60 Гц, 3 фазы, 5 проводов

380 В 50 /60 Гц, 3 фазы, 5 проводов

380 В 50 /60 Гц, 3 фазы, 5 проводов

При изменении напряжения можно добавить трансформаторы

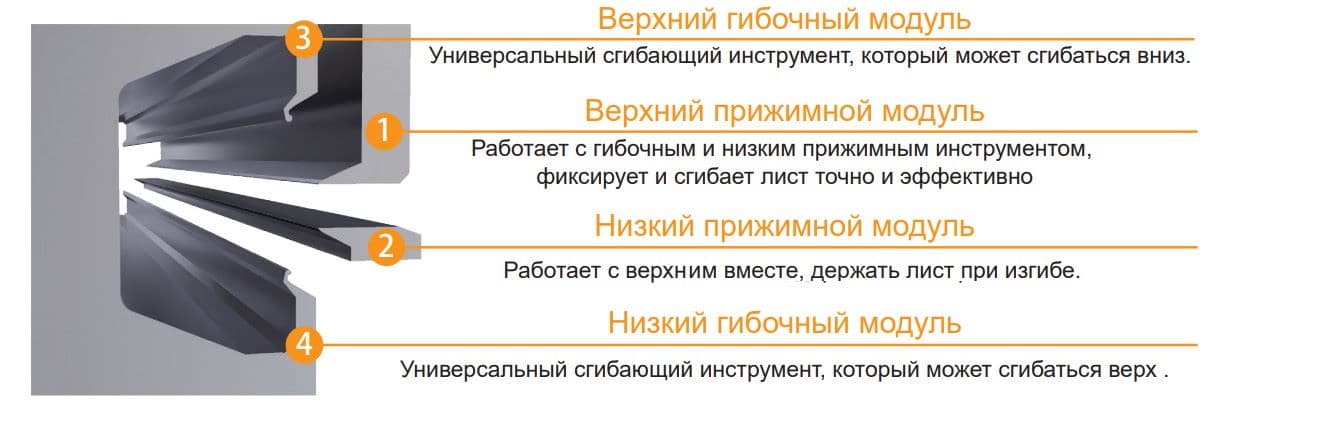

Инструменты

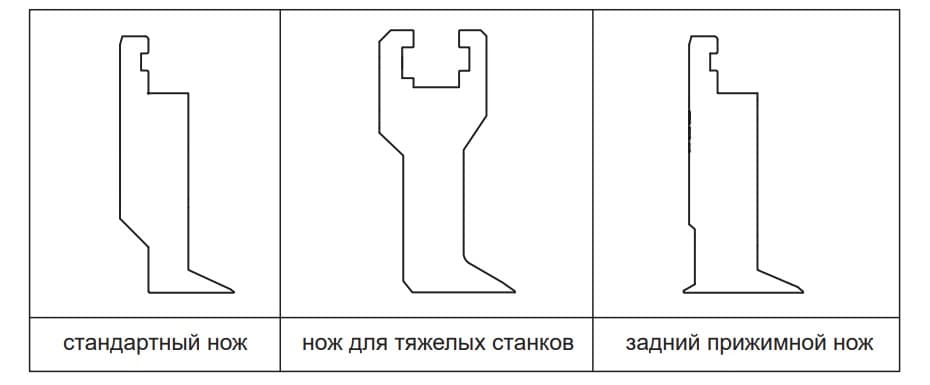

Тип верхнего прижимного модуля

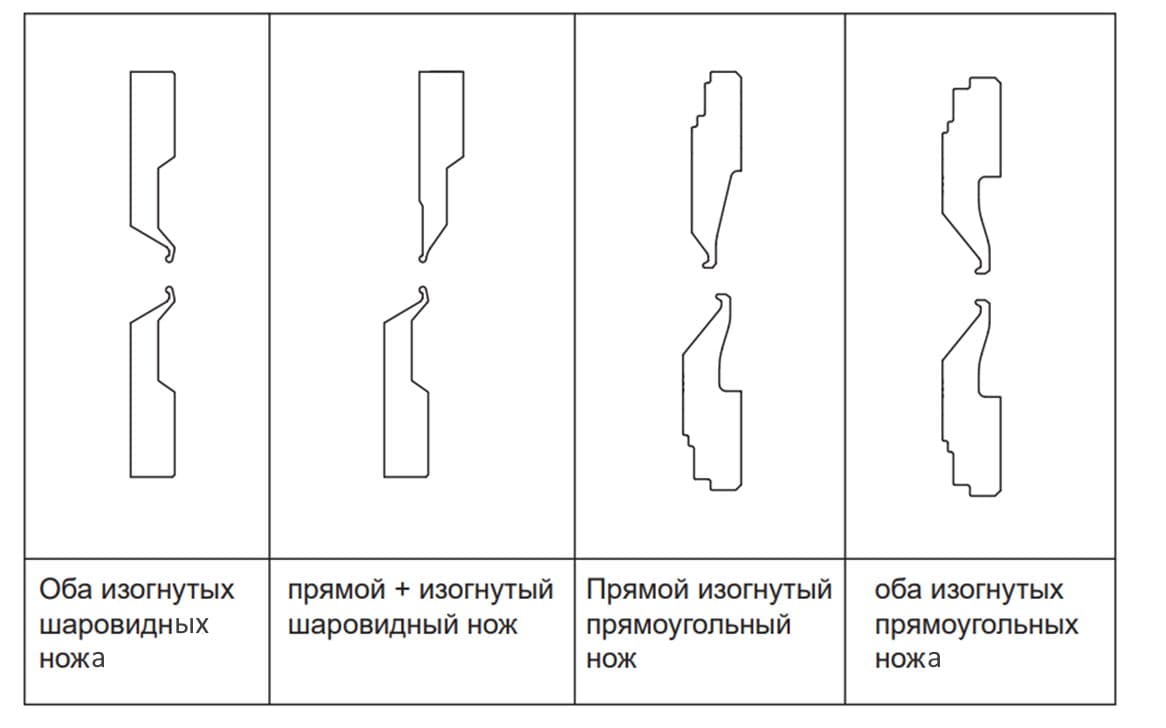

Сочетания гибочного модуля

Эффективное 6-осевое управление движением, для интерполяции может использоваться один комплект инструмента, что позволит реализовать различные процессы изгиба.

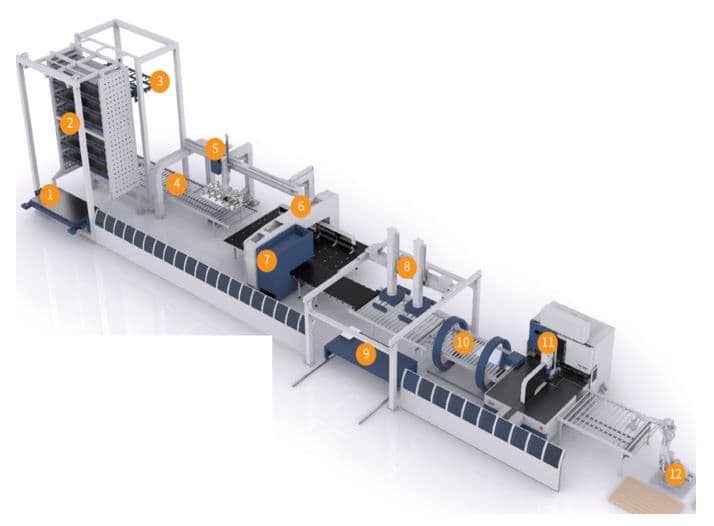

Конструкция

  1. Подъемник для помещения на склад сырья

  2. Склад сырья

  3. Подъемник для выпуска листа

  4. Привод валика с диаграммой

  5. Механизм подачи сырья пробивного пресса

  6. Блок пробивного пресса с ЧПУ

  7. Блок прямоугольных ножниц с ЧПУ

  8. Блок разделения листа

  9. Стенд временного хранения полуфабрикатов

  10. Устройство для переворачивания листов

  11. Гибкий гибочный центр

  12. Робот штабелирования готовой продукции

Многосторонний гибочнй центр серии PBE использует универсальный инструмент для изгиба, который может изгибать различные сложные формы. Например, форма прямого или непрямого угола, дуги, и сложная форма положительного и отрицательного направления. Гибкие гибочные центры сегодня становятся все более популярными в различных отраслях промышленности и в области формования металла для разных заготовок.

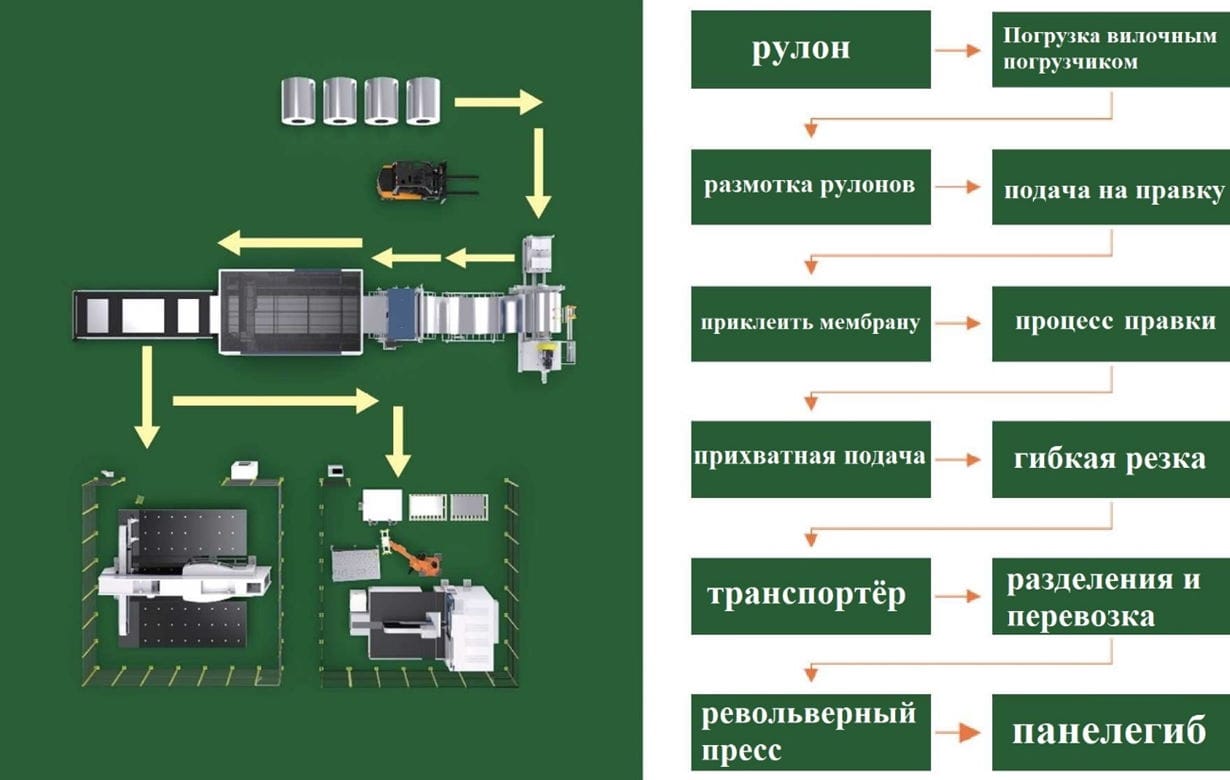

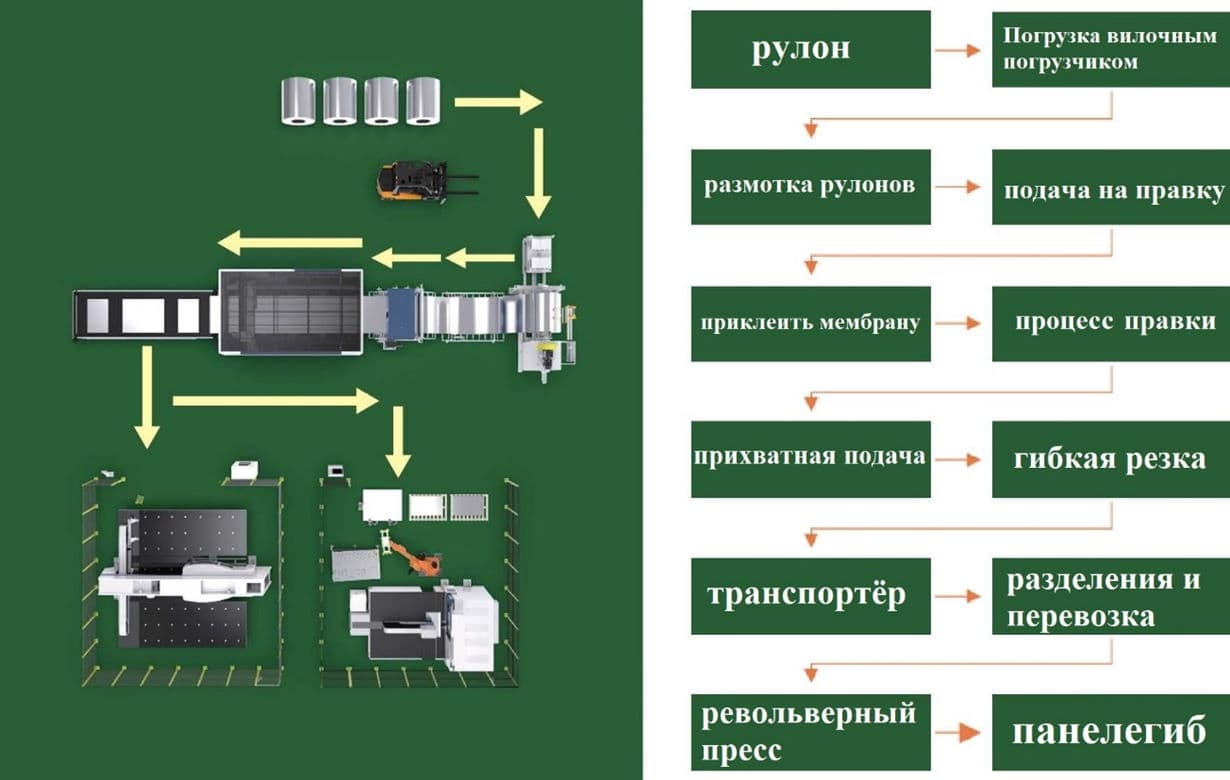

Производственный процесс
