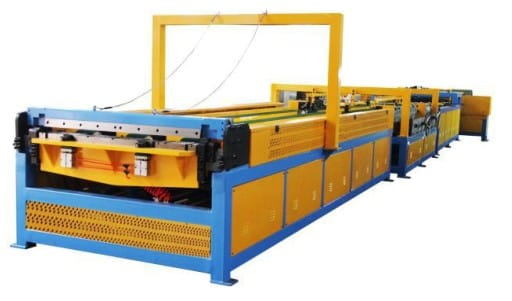

Автоматическая линия для производства прямоугольных воздуховодов
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Данная линия предназначена для производства воздуховодов и фасонных деталей прямоугольного сечения, т.е. без использования шинореечного профиля, а путем профилирования краев заготовки. Это позволяет существенно снизить себестоимость продукции и сократить временные затраты.
Автоматическая лилия для изготовления прямоугольных воздуховодов предназначена для цехов малой и средней площади и используется для работы с рулонным металлом шириной до 1500 мм и весом до 7 тонн. Данная линия автоматически совершает следующие работы: подачу с рулона,правку, нанесение ребер жесткости, пробивание отверстий, формирование питтсбургского замка и ответной части по краям отрезаемой заготовки, формирование фланцев.
Язык управляемой системы – китайский и английский.
Комплектация
Компонент | Описание |
|---|---|
Разматыватель | 4 шт., грузоподъемность до 7 т |
Станция автовыбора рулона | 1 шт. |
Фальцеосадочный станок | 1 шт. |
Главная машина | Модуль выпрямления, модуль нанесения ребер жесткости, модуль пробивки отверстий, гильотина |
Передаточный стол | 1 шт. |
Прокатный стан | Формирование интегрированных фланцев |
Прокатный стан | Формирование монтажных фланцев |
Панель управления | 1 шт. |

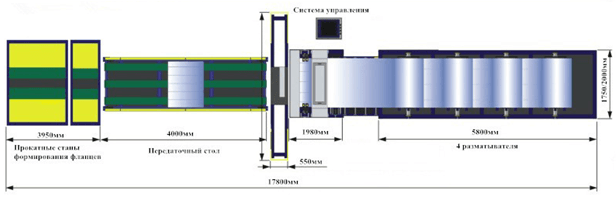

Принцип работы
Технические характеристики
Параметры | Стандарт | Опционально |
Макс. ширина рулона, мм | 1250 | |
1500 | ||
Число рулонов | 4 | от 2 до 5 |
Макс. вес рулона, кг | 7000 | |
Толщина металла, мм | 0,5 - 1,2 | |
Макс. Скорости подачи материалов м/мин. | 15 | |
Мощность, кВт. | 28 | |
31 | ||
Габарит, мм | Длина: 18500 | |
Ширина: 3600 | ||
Высота: 1500 | ||
Вес, кг | 8500-9400 |
