Оборудование для лужения медной проволоки
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Для предохранения от коррозии медную проволоку покрывают защитными покрытиями (лужение оловом).

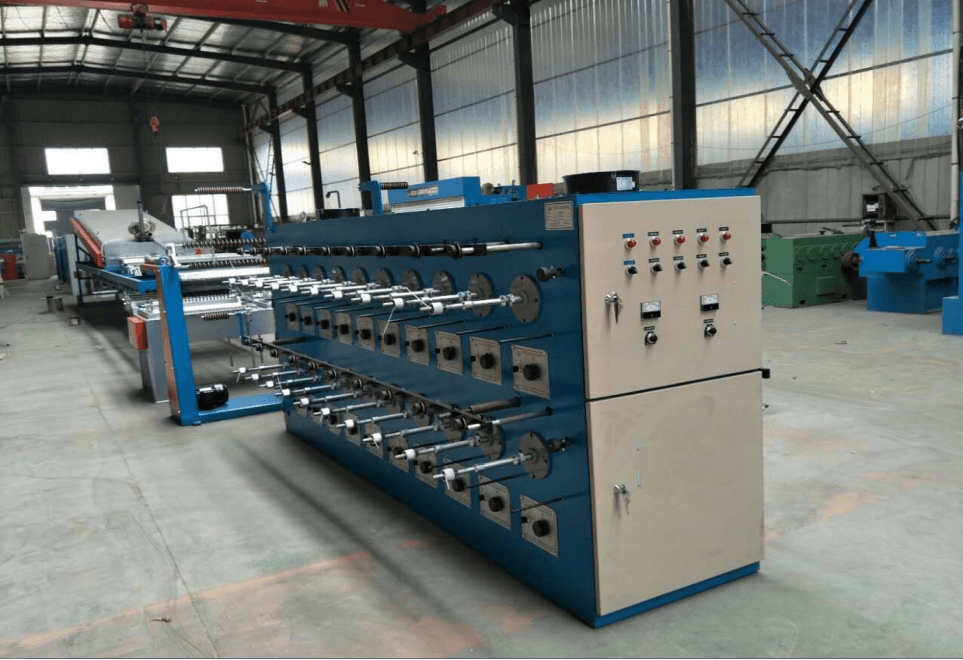

Мы предлагаем оборудование для отжига медной проволоки ZYD-40 – 4,5 м в комплекте с лудильной установкой с 40 головками с двумя котлами, двухбарабанным тяговым механизмом с 40 головками и намоточной машиной с 40 головками.Оборудование для отжига медной проволоки ZYD-40 – 4,5 м в комплекте с лудильной установкой с 40 головками с двумя котлами, двухбарабанным тяговым механизмом с 40 головками и намоточной машиной с 40 головками.Оборудование для отжига медной проволоки ZYD-40 – 4,5 м в комплекте с лудильной установкой с 40 головками с двумя котлами, двухбарабанным тяговым механизмом с 40 головками и намоточной машиной с 40 головками.
Комплектация линии отжига и лужения медной проволоки ZYD-40
№ | Наименование оборудования | Количество |
|---|---|---|
1 | Рама подачи проволоки (40 головок) | 1 шт. |
2 | Шахтная печь отжига (40 головок, 4,5 м) | 1 шт. |
3 | Система водяного охлаждения и сушки (40 головок) | 1 комплект |
4 | Печь сушки медной проволоки (40 головок) | 1 шт. |
5 | Двухбарабанное тяговое устройство (40 головок) | 1 шт. |
6 | Намоточная машина (40 головок) | 1 шт. |
7 | Лудильная установка (2 котла, 40 головок) | 1 шт. |
8 | Электрический шкаф управления (40 головок) | 1 шт. |
9 | Комплект запасных частей | 1 комплект |
Технические характеристики
1. Используемый диаметр проволоки: Φ0.05 мм - Φ0.30 мм |
2. Максимальная механическая скорость: 300 м/мин |
3. Размер вала подачи проволоки: Φ300 мм |
4. Мощность речи размягчения трубчатого типа: 27 кВт |
5. Мощность печи сушки: 9.6 кВт |
6. Мощность лудильной установки с 2 котлами: 28.8 кВт |
7. Мощность тягового устройства: 0.75 кВт-6P X 2 мотора с управлением преобразованием частот |
8. Натяжение намотки: 1.2/1.5 Н·м |
9. Максимальное количество проволоки: 40 шт. |
10. Тип устройства намотки: два уровня, 10 головок X 2 слева и справа X сверху и снизу |
11. Катушка: PT-5 ~ PT-15 |
12. Тип подачи проволоки: два уровня с отдельным мотором в комплекте с редуктором для управления скоростью 1:300 |
13. Мощность подачи проволоки: мотор 1/2 л.с. с редуктором * 2 комплекта |
14. Электрическое напряжение: 380 В, 50 Гц |
15. Источник воды: 20 литров в минуту |
Основные части оборудования
Узел/Система | Параметр | Характеристика |
|---|---|---|
1. Рама подачи проволоки | Количество размоточных устройств | 40 шт. (⌀300 мм) |
Регулировка | Натяжение размотки | |
Оснащение | Переходное колесо подачи на каждом валу | |
2. Печь отжига | Тип | Шахтная, трубчатая |
Эффективная длина | 4500 мм | |
Длина трубки | 5600 мм | |
Материал трубки | 1Cr18Ni9Ti (321), бесшовная | |
Количество трубок | 40 шт. | |
Диаметр трубки | ⌀14 мм | |
Мощность нагрева | 27 кВт | |
Диапазон температур | 0–600 °C | |
Управление нагревом | Дискретное (ВКЛ/ВЫКЛ) | |
Защита от окисления | Водяной затвор на выходе | |
Датчики температуры | 3 точки (тип K) | |
3. Система охлаждения и сушки | Водяное охлаждение | Насос 2,2 кВт |
Сушка | Трубчатая печь, 9,6 кВт | |
4. Лудильная установка | Конструкция | 2 котла на 40 проволок |
Материал котла | HT-250 | |
Мощность нагрева | 28,8 кВт | |
Диапазон температур | 0–400 °C | |
Датчики температуры | 2 точки (тип K) | |
Волока | ⌀25×8, толщина 15 мм | |
5. Тяговое устройство | Тип | Двухбарабанное |
Диаметр барабана | ⌀150 мм | |
Привод | 2 × 0,75 кВт (6P) с ЧП | |
Макс. скорость | 300 м/мин | |
Контроль скорости | Цифровой датчик | |
6. Намоточная машина | Компоновка | 2 уровня (10+10 слева/справа, 10+10 сверху/снизу) |
Привод намотки | 40 моторов (1,2/1,5 Н·см) | |
Регулировка | 40 устройств регулировки давления | |
Мощность питания | 12 кВА | |
Подача проволоки | 2 мотора ½ л.с. с ЧП (1:300) | |
Регулировка подачи | Ручная | |
Макс. ширина подачи | 260 мм | |
7. Шкаф управления | Функции | Управление: |
8. Запасные части | Комплект | • Фарфоровые детали водяного бака – 10 шт. |
9. Основные комплектующие | Производители | • Двигатели, ЧП, датчики скорости – Китай |
10. Подготовка заказчика | Инфраструктура | • Электрокабели |
