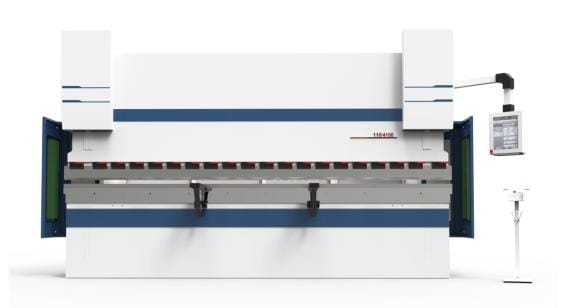

Листогибочная машина с ЧПУ
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Данные машины широко применяются в производстве, связанном с выпуском отливов, в металлообработке и т.д. Кроме того, листы, обрабатываемые таким оборудованием, используются для изготовления корпусов бытовой техники.
Техника, поддерживающая работу с ЧПУ, обеспечивает безопасность и надежность работы. Качество продукта на выходе практически всегда выше, чем при иных способах управления. Дело в том, что такая техника способна самостоятельно выбирать позицию для своих механизмов. Лентогибочная машина адаптирует параметры своей работы под конкретные характеристики листа. Это значительно сокращает количество возможных ошибок. Оператор избавляется от необходимости настраивать различные механизмы вручную. Машина будет работать, основываясь на размерах и угла сгибания металлического листа.
Листогибочная машина оснащена пресс-формой (общего назначения или специальной пресс-формой Т-типа) для сгибания металлических листов в холодном состоянии. Заготовка может быть в различных геометрических формах сечения. Листогибочная машина имеет специализированную систему ЧПУ (чаще всего встречаются DELEM, ESA, CYBELEC и т.д.), система ЧПУ может автоматически обеспечить контроль глубины работы слайдера, контроль наклона слайдера влево и вправо, регулировку заднего упора вперед и назад, регулировку влево и вправо, регулировку тоннажа давления и регулировку скорости сходимости слайдера с рабочей поверхностью. С помощью ЧПУ листогибочная машина может удобно реализовать такие действия, как скольжение слайдера вниз, перемещение толчками, непрерывность, удержание давления, возврат и остановка на полпути и т.д., а также выполнить гибку нескольких коленчатых труб под одинаковыми или разными углами при одновременной загрузке материала.
Особенности продукции
Сварная конструкция машины изготовлена из нержавеющей стали.
Уменьшение перелива и экономия более 30% электроэнергии за счет использования подачи масла по требованию.
Высокопроизводительная система сервоклапанов Rexroth с полным замкнутым циклом управления синхронизацией слайдера.
Высокопроизводительный серводвигатель для главного двигателя.
Стандартная комплектация включает голландскую систему управления ЧПУ DELEM 53T.
Достижение высокой точности, энергосбережения, защиты окружающей среды и высокой эффективности.
Комплектация
Наименование | Модель | Марка | |||
1 | Система ЧПУ | Система ЧПУ DA53T | DELEM (Нидерланды) | ||
2 | Серводвигатель | ESTUN | |||
3 | Гидравлическая система | Гидравлическое управление в сборе | a. Пропорциональный сервоклапан | Rexroth (Германия) | |
b. Клапан давления | Rexroth (Германия) | ||||
c. Клапан переключения | Rexroth (Германия) | ||||
d. Пропорциональный клапан давления | Rexroth (Германия) | ||||
e. Электромагнитный реверсивный клапан | Rexroth (Германия) | ||||
f. Вставной клапан | Rexroth (Германия) | ||||
g. Масляный насос | Voith/Eckerle (Германия) | ||||
h. Клапан наполнения | Rexroth (Германия) | ||||
i. Фильтр высокого давления | Rexroth / Hydac / Argo Hytos (Германия) | ||||
4 | Линейные направляющие | PMI | |||
5 | Шарико-винтовая пара | PMI | |||
6 | Уплотнительная деталь гидроцилиндра | Кольцо Tekangge | PARKER (США) /Hallit (Великобритания) | ||
Уплотнение Stepseal | PARKER (США) /Hallit (Великобритания) | ||||
Пыленепроницаемое кольцо | PARKER (США) /Hallit (Великобритания) | ||||
7 | Фланец карданной трубы ВД | Unifit (Германия) | |||
8 | Муфта сцепления валов | Sunwood (Япония) | |||
9 | Электрические элементы | Schneider (Франция) | |||
10 | Бесконтактный выключатель | Jiazhun | |||
11 | Датчик сдвига | Fagor (Испания) / Sentek (Турция) | |||
12 | Ножной переключатель | KACON (Южная Корея) | |||
Основные параметры
Модель | Единица измерения | 60/2000 | 80/2500 | 110/3200 | 110/4100 | 170/3200 | ||
Номинальная сила | КН | 600 | 800 | 1100 | 1100 | 1700 | ||
Ширина изгиба | мм | 2000 | 2500 | 3200 | 4100 | 3200 | ||
Расстояние между столбцами | мм | 1700 | 2000 | 2700 | 3600 | 2700 | ||
Открытая высота | мм | 370 | 425 | 525 | 525 | 525 | ||
Глубина горла | мм | 300 | 320 | 400 | 400 | 400 | ||
Ход цилиндра | мм | 160 | 160 | 250 | 250 | 250 | ||
Мощность главного двигателя | кВт | 6 | 6 | 8.7 | 8.7 | 10.8 | ||
Объем масла | L | 160 | 180 | 280 | 280 | 280 | ||
Скорость движения | приблизительно | мм/с | 140 | 150 | 180 | 180 | 170 | |
Модель | Единица измерения | 170/4100 | 250/3200 | 250/4100 | ||
Номинальная сила | КН | 1700 | 2500 | 2500 | ||
Ширина изгиба | мм | 4100 | 3200 | 4100 | ||
Расстояние между столбцами | мм | 3600 | 2700 | 3600 | ||
Открытая высота | мм | 525 | 560 | 560 | ||
Глубина горла | мм | 400 | 400 | 400 | ||
Ход цилиндра | мм | 250 | 300 | 300 | ||
Мощность главного двигателя | кВт | 10.8 | 21.4 | 21.4 | ||
Объем масла | L | 280 | 420 | 420 | ||
Скорость движения | приблизительно | мм/с | 170 | 130 | 130 | |
При работе | мм/с | 10 | 12 | 12 | ||
При возврате | мм/с | 120 | 130 | 130 | ||
Размер | Длина | мм | 4620 | 3740 | 4640 | |
Ширина | мм | 1740 | 1940 | 1940 | ||
Высота | мм | 2725 | 3060 | 3060 | ||
