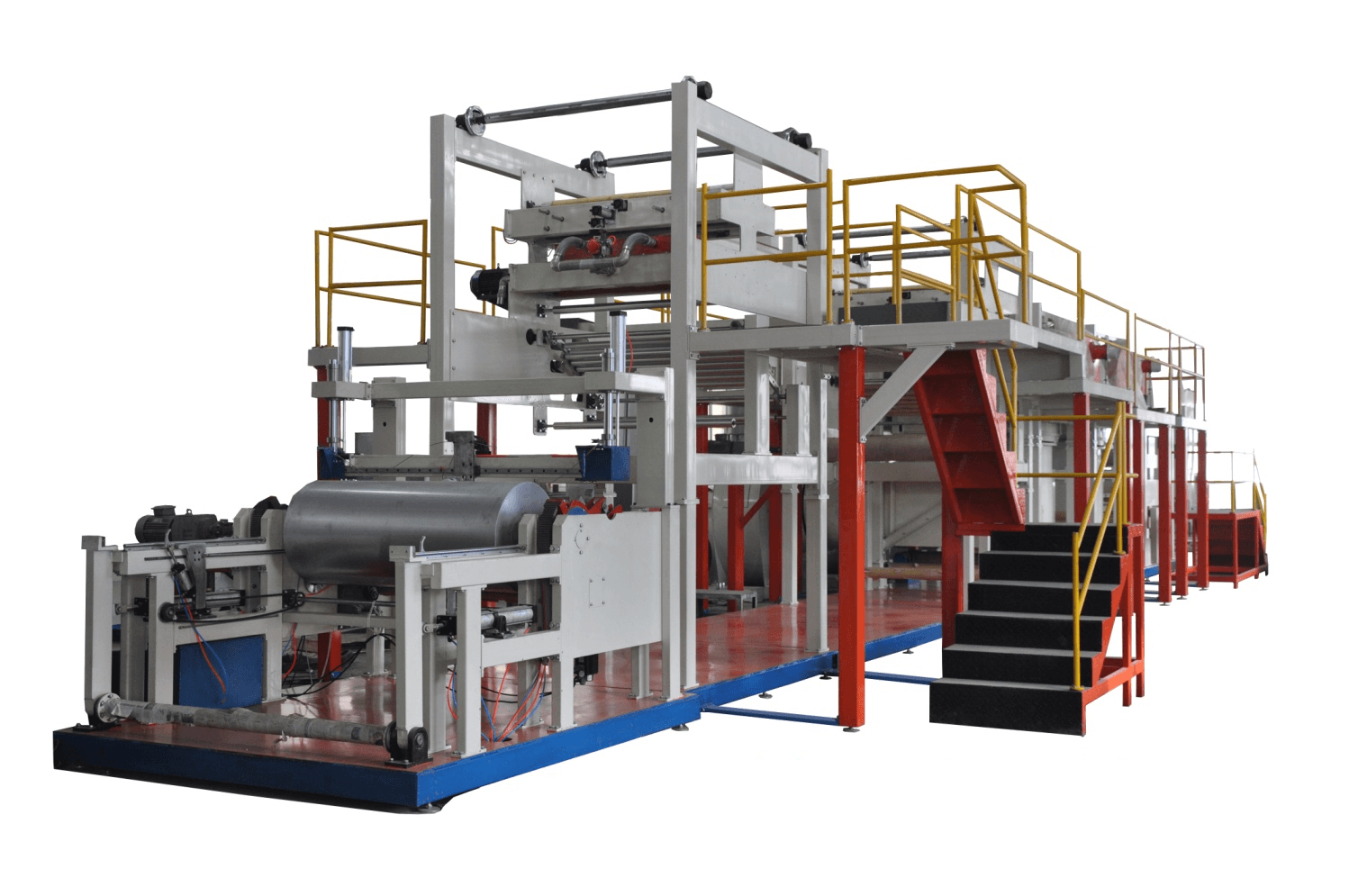

Линия для производства влаговпитывающей комбинированной SAP бумаги

Артикул: ZZ520LYHIF
Категории
Бумажное производство · Гигиенические средства
Продукция
Влаговпитывающая sap-бумага
Сырьё
Целлюлоза
Цена
от $500 000 до $1 000 000
Производительность
8–80 м/мин
Персонал
5–6 чел.

Гарантия и сервис

Шеф-монтаж: бесплатно «под ключ»

Гарантия: 1 год

Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.

Процесс работы

Количество шагов: 14

Описание

Производительная линия WN-1200 предназначена для выпуска современной влаговпитывающей комбинированной бумаги с суперабсорбентом (SAP). Это ключевое оборудование для создания сырья, используемого в гигиенической продукции: подгузниках, прокладках, впитывающих пеленках и медицинских изделиях. Линия обеспечивает равномерное распределение SAP-полимера между слоями материала, создавая высокоэффективный и компактный абсорбирующий слой. Автоматизация процесса на базе PLC-контроллера гарантирует стабильное качество, высокую скорость производства и минимальные трудозатраты. Инвестируйте в передовые технологии для создания конкурентоспособной продукции.

Устройство оборудования

Линия производства комбинированной SAP бумаги состоит из 4 систем (система подачи сырья, системы формования, автоматического сматывания рулона и системы электронного управления).

Система подачи сырья состоит из измельчителя для крупного помола, измельчителя для мелкого помола, емкости накопления сырья, оборудования для дозирования, вентилятора смешивания и т.д.

Система формования включает в себя блок формовки, блок добавления SAP, автоматического разматывания рулона, блока горячего прессования, вентилятора отрицательного давления и т.д.

Автоматическое сматывание рулона состоит из частей линейного разрезания, автоматического сматывания рулона, вентилятора и т.д.

Система электронного управления состоит из преобразователя частот, серво-контроллера, рабочей системы PLC и прочих электронных блоков.

Для обеспечения экологичности производства оборудование может быть оснащено системой циркуляции для сбора и обработки пыли, данное оборудование является внешней дополнительной системой и приобретается Заказчиком если ему это необходимо.

  1. Целлюлоза

  2. Измельчитель грубого помола

  3. Измельчитель мелкого помола

  4. Емкость накопления

  5. Оборудование для дозирования

  6. Вентилятор подачи

  7. Разматывание рулона

  8. Блок формовки

  9. Блок добавления SAP

  10. Блок формовки

  11. Разматывание рулона

  12. Горячее прессование

  13. Автоматическое сматывание рулона

  14. Готовая продукция

Готовая продукция

Основные параметры

Параметр

Значение / Характеристика

Выпускаемая продукция

Влаговпитывающая комбинированная SAP бумага

Ширина готового полотна

1380 мм

Рабочая ширина

1200 мм

Плотность продукции

40–120 г/м² (измельчённая целлюлоза)

Рабочая скорость

8–80 м/мин

Проектная скорость

100 м/мин

Суточная производительность

≈ 6 т (по сухой целлюлозе, без SAP)

Технология формования

Вращающийся барабан + циркуляция воздушного потока

Технология горячего прессования

Теплопроводное масло

Количество блоков формования

2

Блок ввода SAP

1

Опция: блок продольной резки

По требованию заказчика

Совместимые материалы

Гигиеническая бумага, нетканый материал

Установленная мощность

≈ 480 кВт

Общий вес оборудования

≈ 100 т

Температура в цехе

≥ 20 °C

Влажность в цехе

≥ 75%

Персонал на смену

5–6 человек

Структура и комплектация оборудования

Номер

Наименование

Модель

Количество

Тяга

Мощность кВт

Примечания

1

Подъемник целлюлозы автоматического типа


2

1.5*3

3


2

Измельчитель грубого помола

FP300

2

Главный вал: 7.5
Подача: 2.2

19.4


3

Вентилятор подачи сырья

4.0 кВт

2

Двигатель: 4.0

4


4

Измельчитель мелкого помола

FP300

2

Главное оборудование: 55
Масляный насос: 0.25

110.5


5

Вентилятор подачи сырья

5.5 кВт

2

Двигатель: 5.5

11


6

Бак водного охлаждения измельчения мелкого помола


1

Водный насос: 0.75

0.75


7

Емкость накопления сырья

FP300

2

Смеситель: 2.2
Валик с игольчатой лентой: 3.0Вышка удаления ветра: 1.1

12.6


8

Вентилятор подачи сырья

7.5 кВт

2

Вентилятор: 7.5

15


9

Оборудование для дозирования целлюлозы

B400

2

Валик с игольчатой лентой: 4.0
Подача: 1.1

5.1


10

Вентилятор подачи сырья с перемешиванием

5.5 кВт

2

Двигатель: 5.5

11


11

Блок формования


2

Вращающийся барабан: 2.2
Измельчение: 2.2

26.4


12

Вентилятор формования

90 кВт

2

Двигатель: 90

180


13

Блок выгрузки SAP

2.79 кВт

1


2.79


14

Блок автоматического разматывания рулона

9.6 кВт

2


19.2


15

Блок горячего прессования

Гидравлического типа

1


50

Теплопроводное масло

16

Блок автоматического сматывания рулона


1

Двигатель: 3.0

3

Серво-контроль

17

Выправление хода материала

Пневматического типа

1




18

Приводная часть

5.5 кВт

1

5.5

5.5


19

Сеточная часть с щеткой

1.1 кВт

1

1.1

1.1


20

Сетчатый конвейер

Полиэфирная сетка

1



40 меш

21

Трубопровод


1



Нерж. сталь

22

Электронное управление


1



PLC

23

Провода и кабели


1



Государственныйстандарт

24

Платформа с лестницей и перилами


1




25

Устройство удаления пыли сухого типа

По типу вращающегося барабана

2


11.8


26

Устройство удаления пыли сухого типа (маленькое)

По типу вращающегося барабана

1


7.5









Итого:





499.64 кВт
