Оборудование по производству ленты ФУМ (Фторопластовая уплотнительная лента с металлической вставкой) используется для изготовления данного типа ленты, которая имеет ряд применений в различных отраслях.
Лента ФУМ обладает отличными свойствами, такими как высокая химическая стойкость, термическая стабильность, низкий коэффициент трения и хорошая изоляция. Она применяется как уплотнительный и термоизоляционный материал в трубопроводах, арматуре, насосах, клапанах и других устройствах, где требуется обеспечить герметичность и защиту от воздействия агрессивных сред.
| Параметр | Характеристика / Значение |
|---|---|

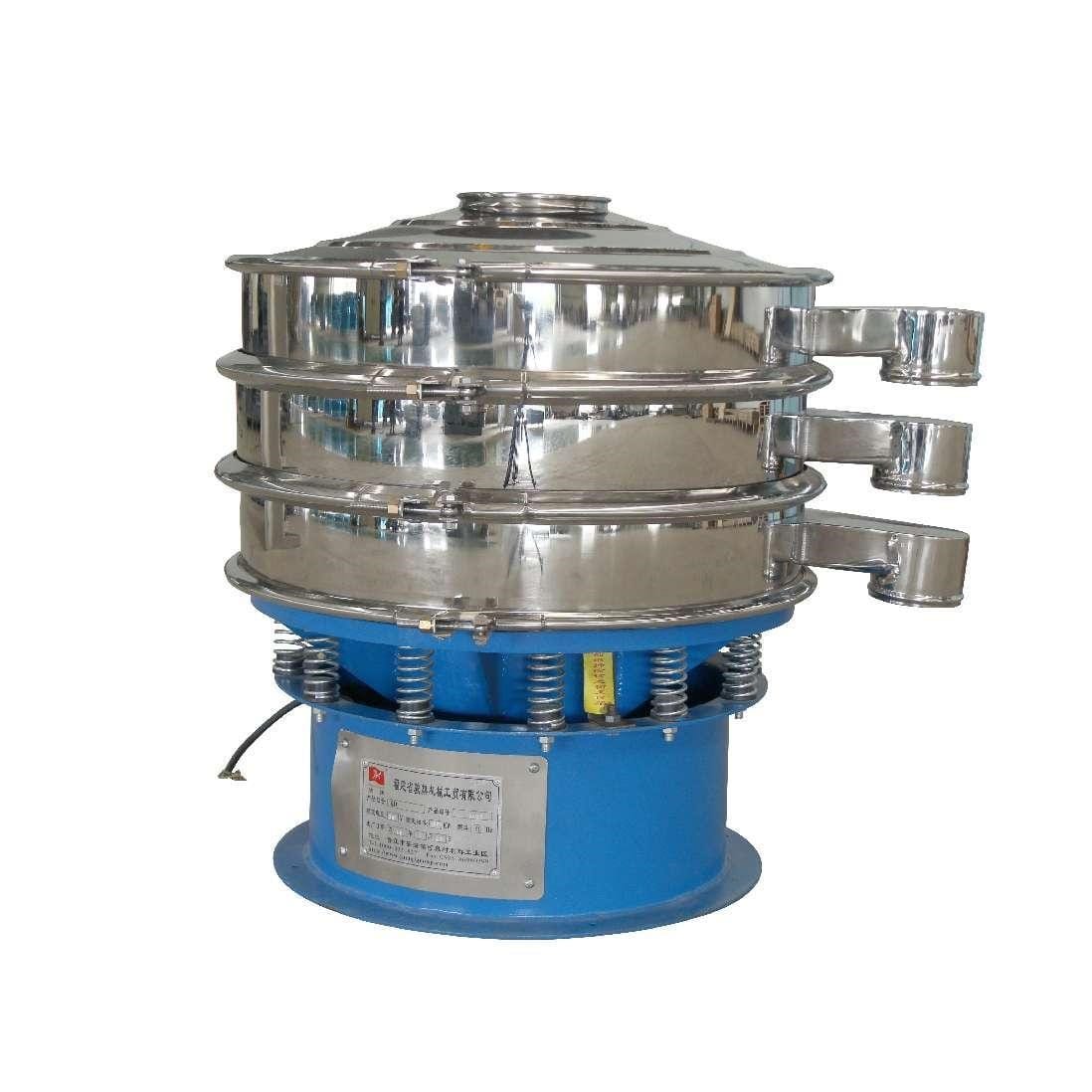

| Модель | KD-ZDS-600-2 |
| Габариты (Д×Ш×В) | 650 × 600 × 800 мм |
| Вес | 150 кг |
| Напряжение питания | 380 В / 50 Гц |
| Производительность | 40 кг/ч |
| Параметры сита | • Диаметр: 600 мм • Площадь: 0,3 м² • Количество слоев: 2 • Тип ячеек: 8 и 15 (стандарт, возможно изменение под заказ) |
| Вибрационные параметры | • Амплитуда: 3–5 мм • Частота: 1500 об/мин |
| Двигатель | • Модель: YZUL-8-4 (взрывозащищенный) • Мощность: 0,55 кВт |
| Принцип работы | Вибровозбуждение от двигателя, разгрузка через два выходных отверстия |
| Параметр | Характеристика / Значение |
|---|---|
| Модель | KD-HLTSW-20 |
| Габариты (Д×Ш×В) | 1200 × 800 × 1500 мм |
| Вес | 300 кг |
| Напряжение питания | 380 В / 50 Гц |
| Производительность | 40 кг/ч |
| Емкость смесителя | 20 кг (150 л) |
| Скорость смешивания | 34 об/мин |
| Мощность двигателя | 0,75 кВт |
| Режим работы | Закрытый |
| Режим смешивания | Реверсивный с настраиваемым временем прямого и обратного хода |
| Параметр | Характеристика / Значение |
|---|---|

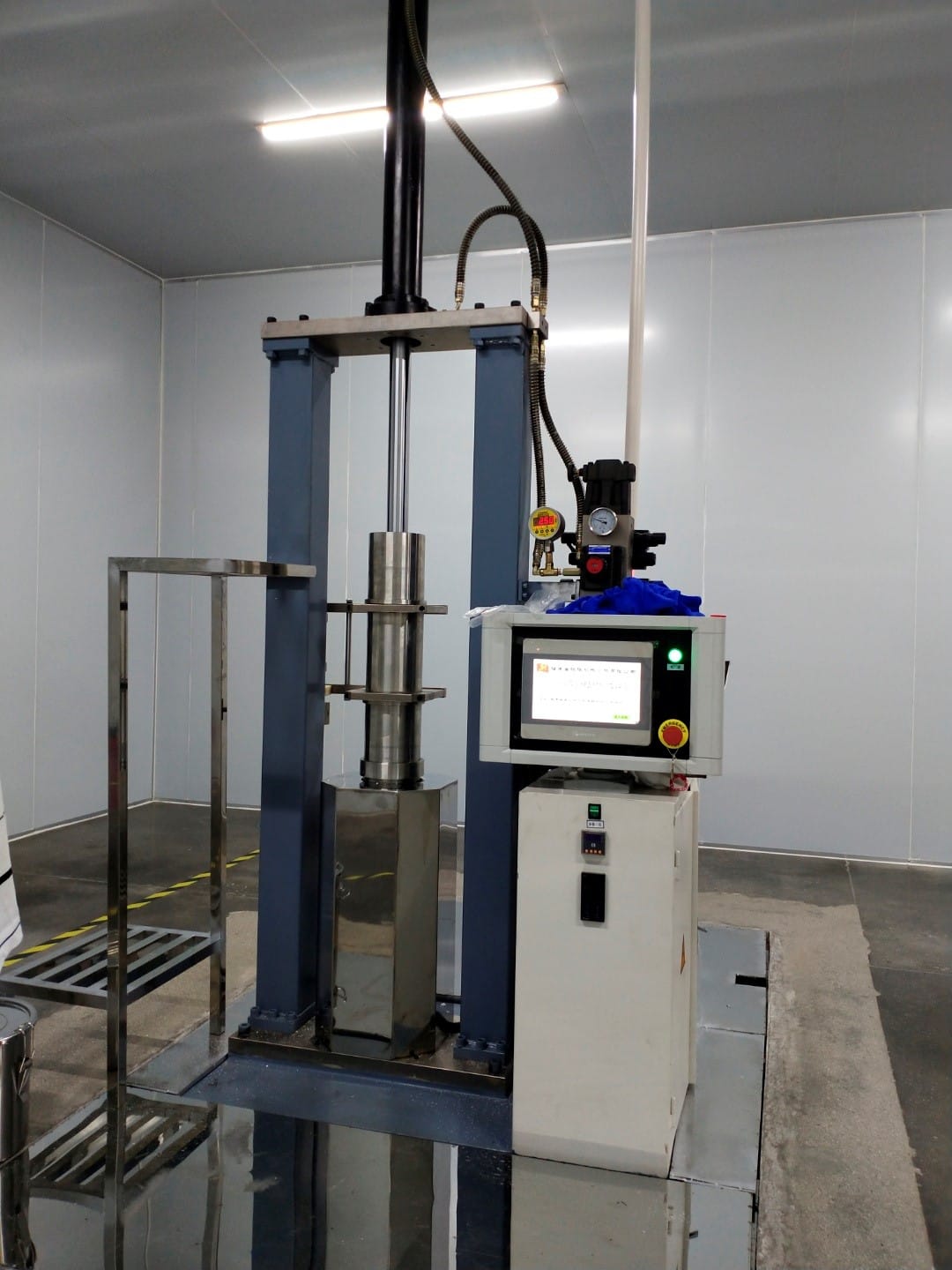

| Модель | KD-YCX-130-8 |
| Габариты (Д×Ш×В) | 3800 × 1500 × 1650 мм |
| Вес | ≈3500 кг |
| Электропитание | 380 В / 50 Гц (3 фазы, 5 проводов) |
| Мощность масляного насоса | 3,7 кВт |
| Масса загрузки материала | 8 кг (регулируемая) |
| Цилиндр пресс-формы | • Внутренний диаметр: ⌀129 мм • Материал: сталь 45# • Покрытие: твердый хром + тефлон • Длина: 1100 мм |
| Размер преформы | ⌀129 × (50–420) мм |
| Загрузка материала | Вертикальная |
| Режимы работы | • По длине • По плотности (многоимпульсный) |
| Система прессования | • Верхний/нижний пропорциональный обжим • Гидравлический привод • Время выдержки: 1 с – 30 мин • Макс. давление: 14 МПа |
| Скорости | • Опускание: 1,5–30 мм/с • Возврат: 1,5–50 мм/с |
| Гидроцилиндры | • Верхний: ⌀120/ход 1500 мм • Нижний: ⌀120/ход 450 мм |
| Приводная система | • Электрогидравлический сервопривод EIS • Сервомотор: Emax • Шестеренный насос: Hytek • Модель насоса: EIS055T-0016 |
| Параметр | Характеристика / Значение |
|---|---|

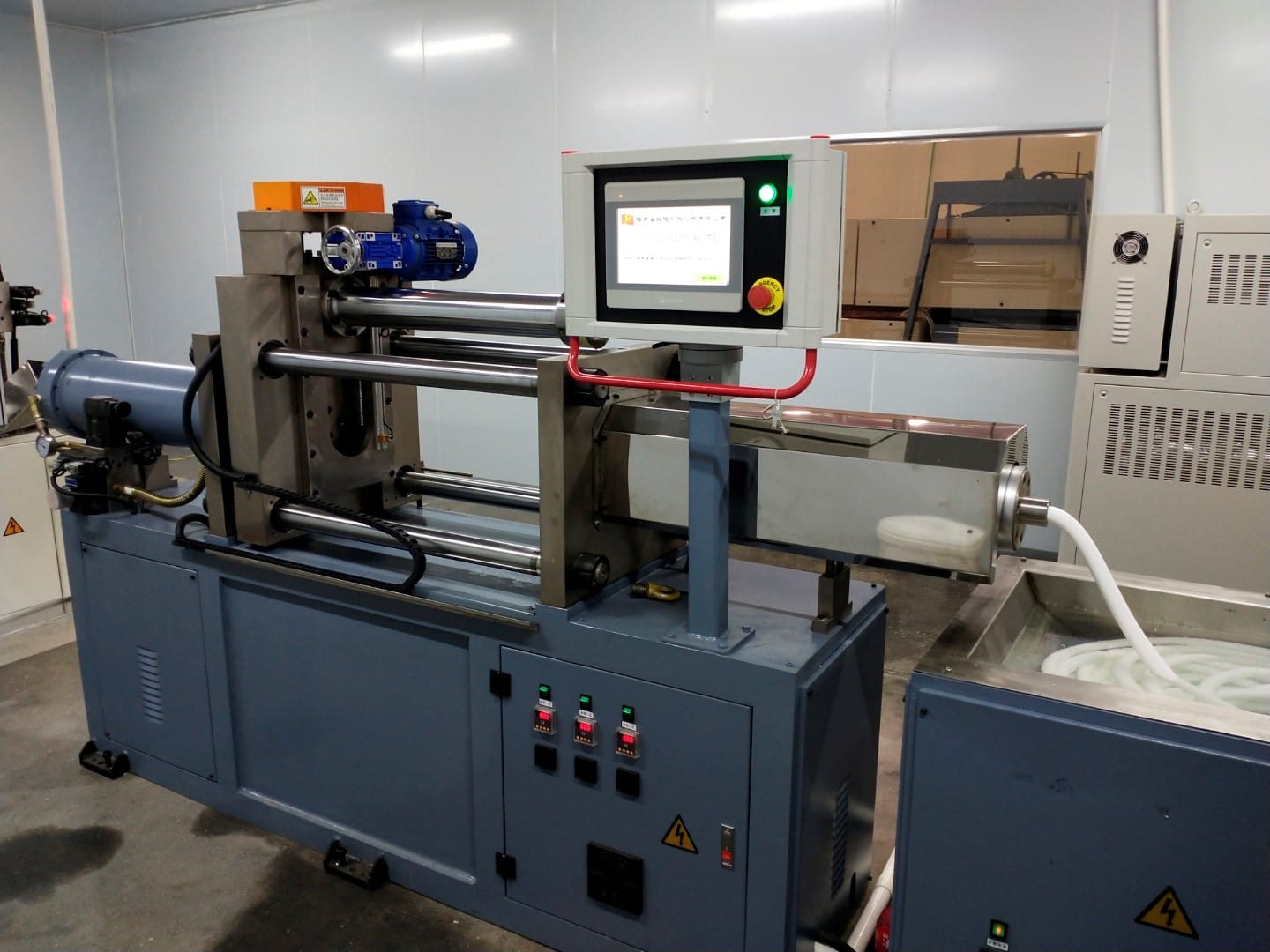

| Модель | KD-SKJC-130-2-S |
| Габариты (Д×Ш×В) | 3600 × 1200 × 1650 мм |
| Вес | ≈4500 кг |
| Электропитание | 380 В / 50 Гц (3 фазы, 5 проводов) |
| Общая мощность | 13,5 кВт |
| Мощность сервопривода | 7,5 кВт |
| Мощность нагрева | 6 кВт |
| Тип экструзии | Горизонтальная |
| Система привода | Электрогидравлическая сервосистема постоянного усилия |
| Режим прессования | Постоянная скорость или постоянное давление |
| Количество загрузок | 2 |
| Масса материала | 16 кг |
| Материальный цилиндр | • Внутренний диаметр: ⌀130 мм • Длина: 950 мм • Материал: сталь 45# • Покрытие: твердый хром + тефлон |
| Макс. давление | 21 МПа |
| Экструзионный цилиндр | • Диаметр: ⌀180 мм • Ход: 1230 мм |
| Скорости | • Прессование: 1–25 мм/с • Возврат: 2–50 мм/с |
| Гидравлика | • Сервомотор: Emax • Шестеренный насос: Hytek • Модель: EIS090T-0020 |
| Конструкция | Сферичная головка толкателя с системой выхлопа |
| Параметры экструзии | • Коэффициент сжатия: 40–300 • Углы конусности: 30°, 42°, 60° • Покрытие матрицы: твердый хром |
| Нагрев матрицы | Резистивные нагревательные катушки |
| Размеры матриц | ⌀11, ⌀14, ⌀19 мм |
| Параметр | Характеристика / Значение |
|---|---|

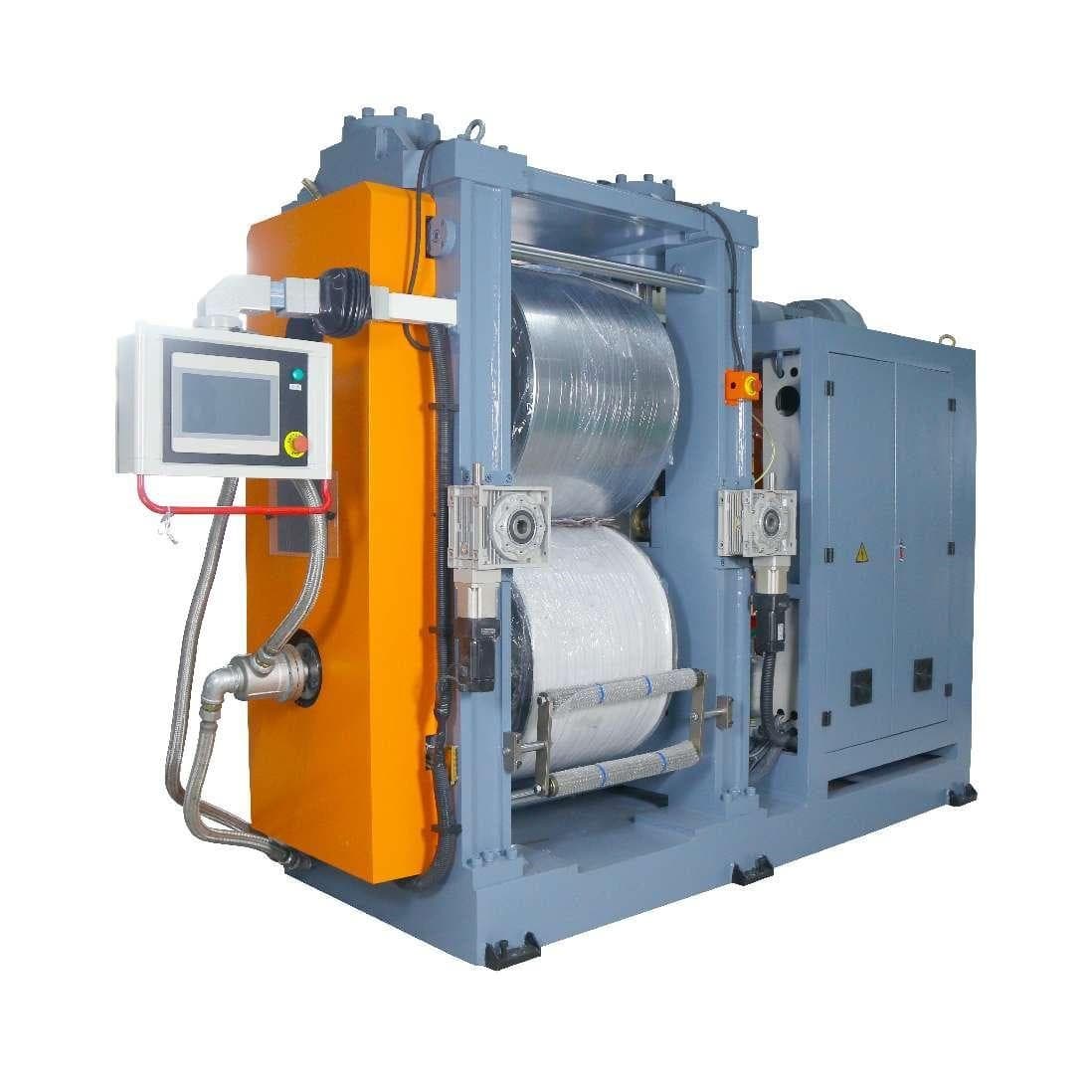

| Модель | KDYY-JM-5050 |
| Габариты (Д×Ш×В) | 2850 × 1100 × 1850 мм |
| Вес | ≈7000 кг |
| Электропитание | 380 В / 50 Гц (3 фазы, 5 проводов) |
| Общая мощность | 21,5 кВт |
| Мощность двигателей | • Главные: 4 кВт × 2 • Регулировки зазора: 0,75 кВт × 2 • Нагрева роликов: 12 кВт |
| Скорость прокатки | 4–35 м/мин |
| Толщина прокатки | 0,06–0,5 мм (регулируемая) |
| Конструкция | Двухроликовая вертикальная |
| Привод | Двойной ЧП-двигатель + редуктор + карданный вал |
| Синхронизация | Высокоточный контроллер |
| Ролики | • Диаметр: ⌀500 мм • Длина: 500 мм • Толщина стенки: 80 мм • Материал: кованая сталь 42CrMo • Твердость: HRC58–70 • Точность: 0,005 мм • Шероховатость: Ra0,1 мкм |
| Системы регулировки | • Зазор: сервопривод + ШВП + оптическая линейка • Подъем: серво/гидравлика с сохранением давления • Стабилизация: два гидроцилиндра с ЧП |
| Нагрев роликов | Циркуляция термомасла (≤80 °C) |
| Комплектующие | • PLC, ЧП, сервоприводы: Delta (Тайвань) • Энкодер: Omron (Япония) • Оптическая линейка: Xintian (Шанхай) • Подшипники: NTN (Япония) • Редуктор: Shimpo (Япония) • ШВП: Hiwin (Тайвань) • Гидравлика: Yamatake, Hitech |
| Параметр | Характеристика / Значение |
|---|---|

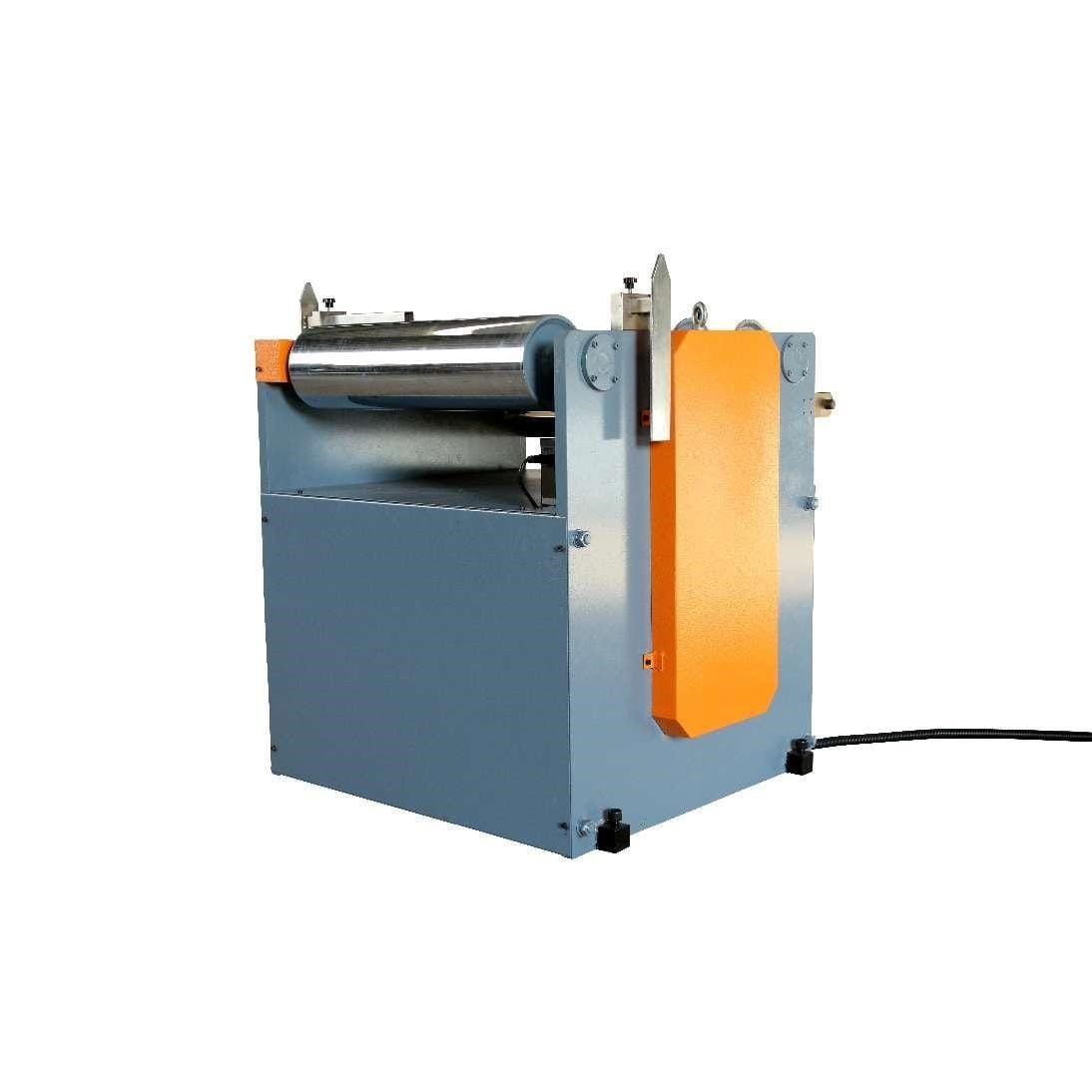

| Модель | KD-HLSD-300-SF |
| Габариты (Д×Ш×В) | 950 × 750(950) × 800 мм |
| Вес | ≈1000 кг |
| Электропитание | 380 В / 50 Гц (3 фазы, 5 проводов) |
| Мощность | 0,75 кВт |
| Макс. скорость намотки | 40 м/мин |
| Макс. ширина материала | 350 мм |
| Макс. диаметр рулона | ⌀400 мм |
| Внутренний диаметр гильзы | ⌀76 мм |
| Система центрирования | Двигатель RTELLIGENT + ИК/УЗ датчики |
| Система натяжения | Модуль Delta, гравитационный датчик 30 кг / энкодер |
| Тип намотки | Центральная, с постоянным натяжением |
| Намоточные валы | Пластинчатые пневматические |
| Антистатическая обработка | Статик-бар |
| Комплектующие | • ЧМИ, ПЛК, ЧП, сервопривод: Delta (Тайвань) • Шаговый двигатель: RTELLIGENT • Энкодер: Omron (Япония) • НКУ: Schneider (Франция) • Подшипники: NTN (Япония) • Редуктор: Shimpo (Япония) • ШВП, направляющие: Hiwin (Тайвань) |
| Параметр | Характеристика / Значение |
|---|---|

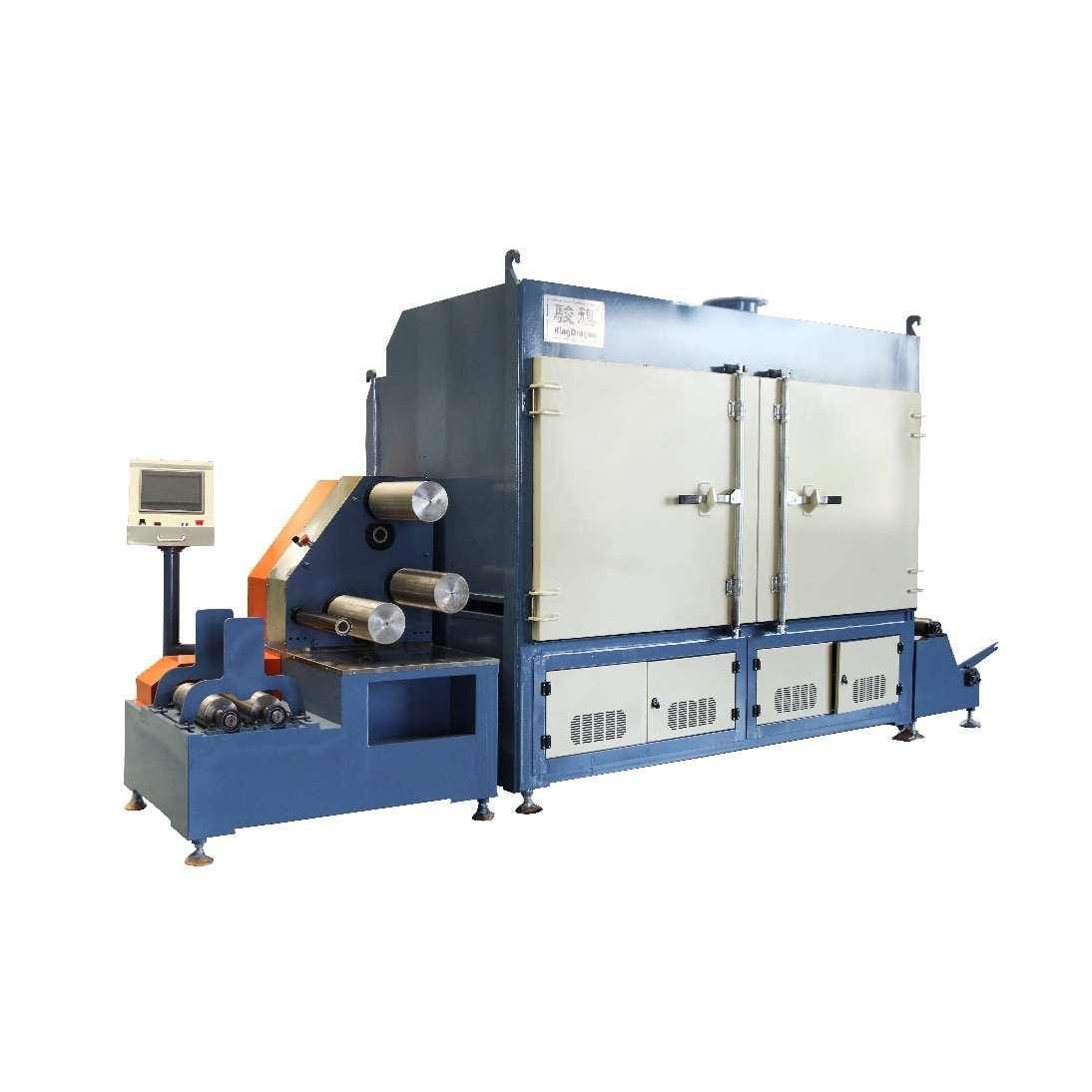

| Модель | KD-SKTZ-300 |
| Габариты (Д×Ш×В) | 4300 × 1350 × 2100 мм |
| Вес | 4200 кг |
| Электропитание | 380 В / 50 Гц (3 фазы, 5 проводов) |
| Общая мощность | 36,7 кВт |
| Мощность двигателя | 3,7 кВт |
| Мощность нагрева | 33 кВт |
| Скорость движения | 3–30 м/мин |
| Производительность | 400–1200 кг/день |
| Диапазон плотностей | 0,15–1,5 г/см³ |
| Диапазон толщин | 0,1–0,5 мм |
| Диапазон ширины | 20–320 мм |
| Кратность растяжения | Настраивается под заказ |
| Система намотки | Фрикционная |
| Система охлаждения | Чиллер с деионизированной водой |
| Нагревательные ролики | • Количество: 14 шт. • Размер: ⌀200 × 360 мм • Материал: сталь 45# с хромированием |
| Охлаждающие ролики | • Количество: 3 шт. • Размер: ⌀160 × 380 мм • Материал: SUS304, алюминиевый сплав |
| Переходные ролики | • Размер: ⌀68 × 380 мм • Материал: SUS304 |
| Точность нагрева | ±1 °C |
| Толщина стенки станины | 10 мм |
| Комплектующие | • ЧМИ, ПЛК, ЧП, термоконтроллер: Delta (Тайвань) • НКУ: Schneider (Франция) • Электроника: Omron (Япония) • Подшипники: HRB (Харбин) • Двигатель: Yutian, Zhongda (Тайвань) • Токопроводящие кольца: Hangzhou Baixuan (опция) |
| Параметр | Характеристика / Значение |
|---|---|

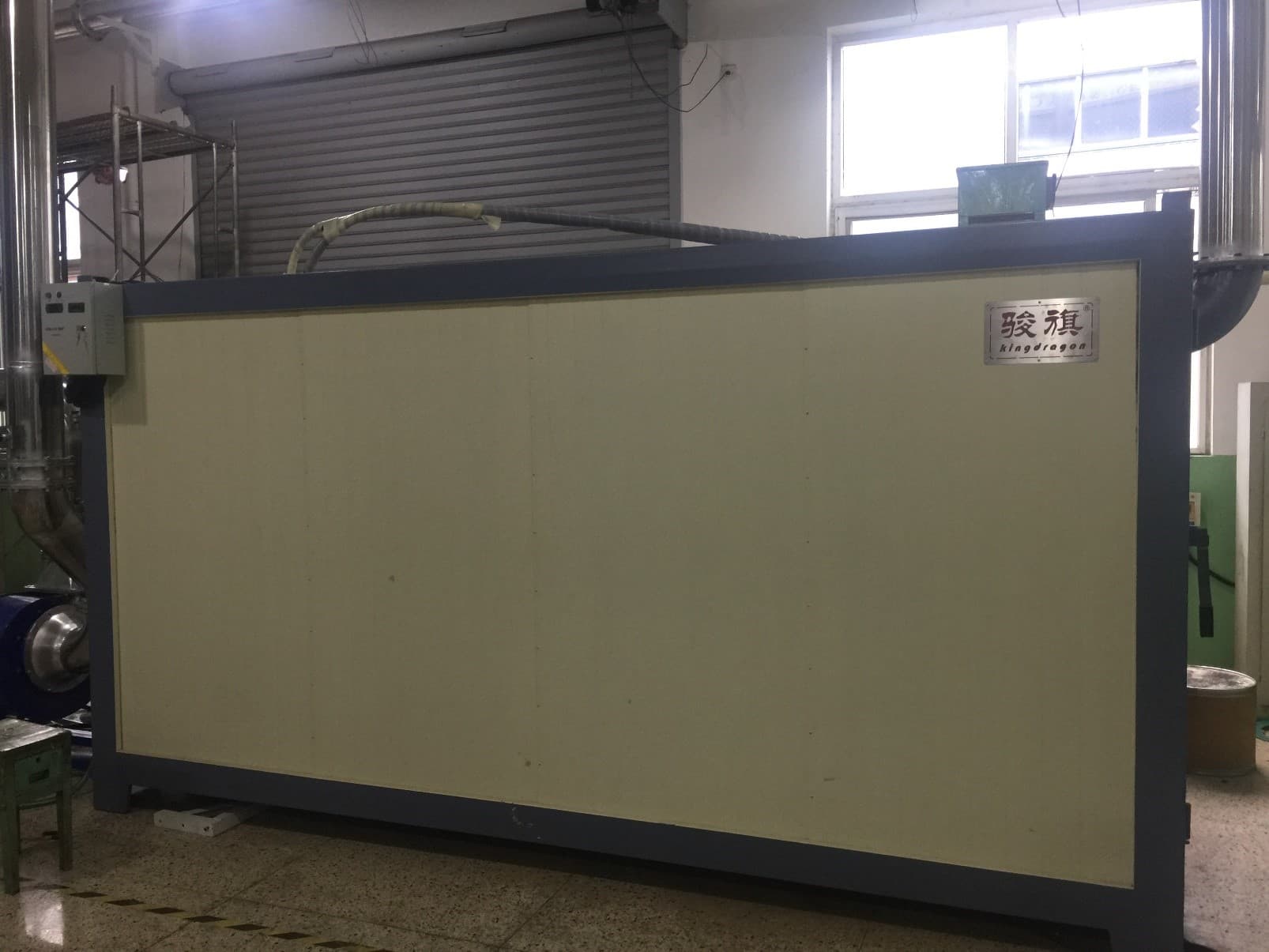

| Модель | KD-HY-5 |
| Габариты (Д×Ш×В) | 4000 × 2000 × 2100 мм |
| Вес | ≈2000 кг |
| Электропитание | 380 В / 50 Гц (3 фазы, 5 проводов) |
| Установленная мощность | • Холодильный агрегат: 5 л.с. • Вентилятор: 3 кВт (с ЧП) |
| Производительность | 1200 м³/ч |
| Эффективность извлечения | ≥90% |
| Температурный режим | • На входе: ≤80 °C • Рабочая: 2–8 °C |
| Принцип работы | Конденсация, вихревое разделение, отрицательное давление, фильтрация |
| Холодильный агрегат | • Мощность: 5 л.с. • Компрессор: Copeland / Invotech • Теплообменники: Gaoxiang/Pudi/Jizeli • ТРВ: Eco / Danfoss |
| Конструкция | • Внутренняя камера: SUS304, 1,2 мм • Корпус: сталь Q235 • Каркас: труба SUS304 80×80 мм • Теплоизоляция: огнестойкая плита |
| Теплообменник | Труба ⌀102 мм (SUS304) |
| Параметр | Характеристика / Значение |
|---|---|

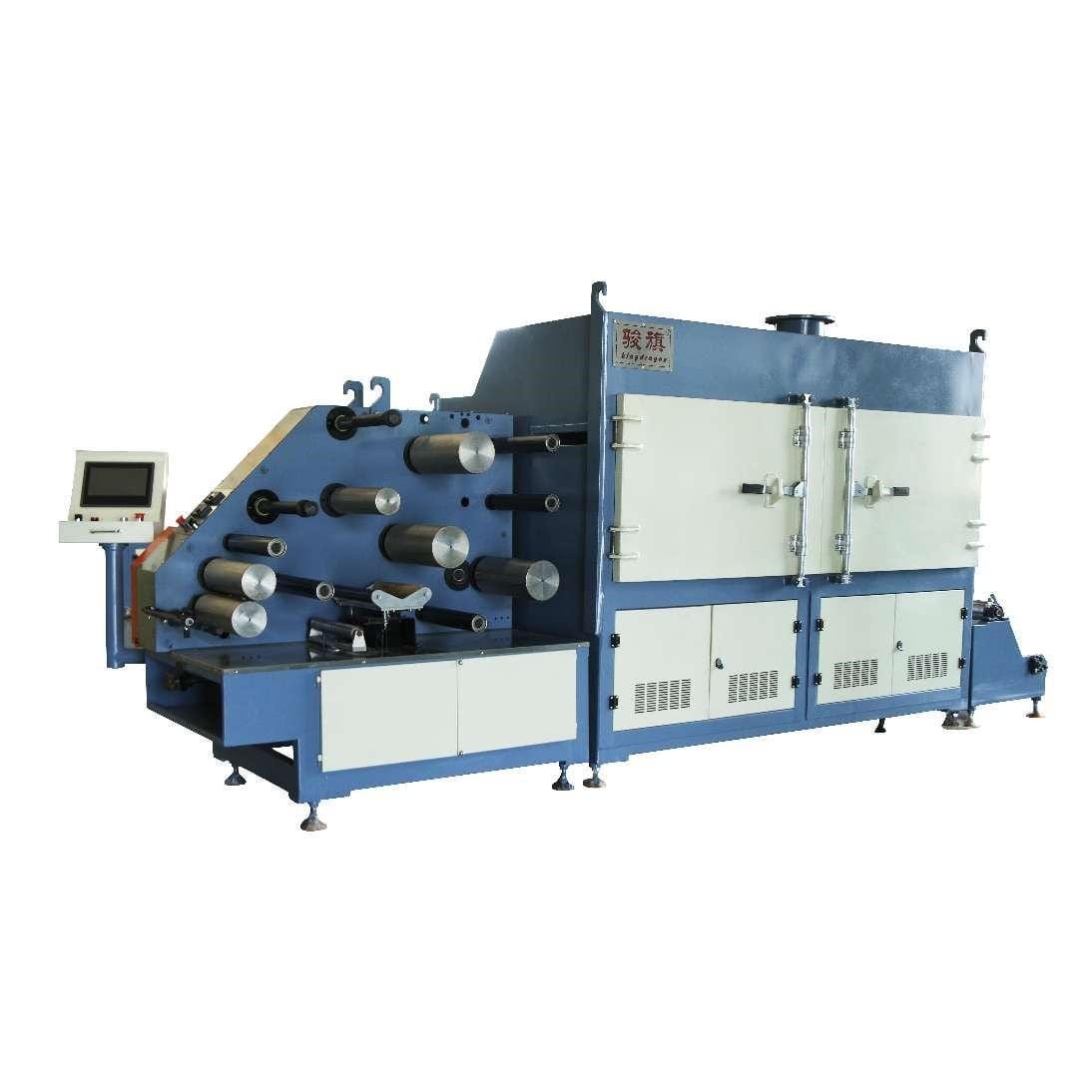

| Модель | KD-SKLM-300-Z |
| Габариты (Д×Ш×В) | 4500 × 1350 × 1850 мм |
| Вес | 4500 кг |
| Электропитание | 380 В / 50 Гц (3 фазы, 5 проводов) |
| Общая мощность | 36,7 кВт + 24 кВт (опция) |
| Мощность двигателя | 3,75 кВт |
| Мощность нагрева | 34 кВт |
| Скорость движения | 3–80 м/мин |
| Производительность | 300–600 кг/день |
| Диапазон плотностей | 0,15–1,0 г/см³ |
| Диапазон толщин | 0,06–0,5 мм |
| Диапазон ширины | 100–300 мм |
| Кратность растяжения | 1,5–25 |
| Регулировка растяжения | 4 двигателя + двойная зубчатая система |
| Система размотки | Фрикционная |
| Система намотки | Двухдисковая/однодисковая/однороликовая |
| Привод намотки | Шаговый двигатель + магнитная муфта |
| Коррекция полотна | Интеллектуальная (ручная/авто) |
| Двигатель коррекции | RTELLIGENT (шаговый) |
| Датчики коррекции | ИК/ультразвуковые |
| Охлаждение роликов | Циркуляционная водопроводная вода |
| Точность температуры | ±1 °C |
| Толщина стенки станины | 20 мм |
| Нагревательные ролики | 14 шт. (⌀200×360 мм, сталь 45#) |
| Охлаждающие ролики | 3 шт. (⌀160×380 мм, SUS304) |
| Переходные ролики | ⌀68×380 мм (SUS304) |
| Комплектующие | • Delta: ЧМИ, ПЛК, ЧП, термоконтроллер • Schneider, Omron: электроника • HRB: подшипники • Yutian/Zhongda: двигатели |
| Параметр | Характеристика / Значение |
|---|---|

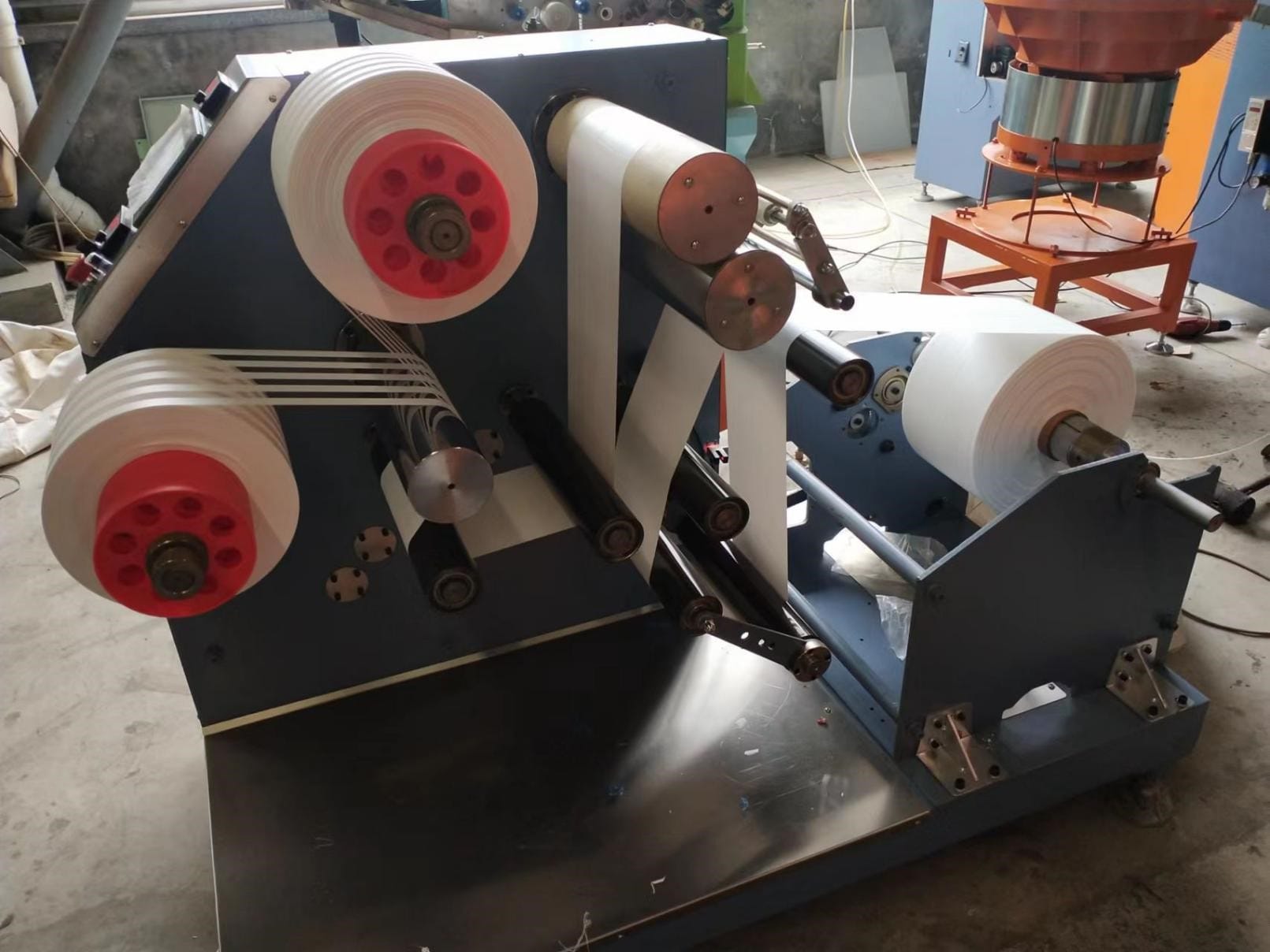

| Модель | KD-SKLFQ-300 |
| Габариты (Д×Ш×В) | 1500 × 1100 × 950 мм |
| Вес | 500 кг |
| Электропитание | 220 В / 50 Гц (2 фазы, 3 провода) |
| Общая мощность | 1 кВт |
| Скорость движения | 5–60 м/мин |
| Производительность | 200–400 кг/день |
| Толщина материала | 0,06–0,3 мм |
| Плотность материала | 0,15–1,0 г/см³ |
| Ширина материала | 100–300 мм |
| Макс. диаметр размотки | 550 мм |
| Метод размотки | Центральная, постоянное натяжение |
| Макс. диаметр намотки | 320 мм |
| Мин. ширина намотки | 12 мм |
| Схема намотки | Одно-/двухдисковая |
| Привод намотки | Шаговый двигатель RTELLIGENT + магнитная муфта |
| Коррекция полотна | Интеллектуальная (ручная/авто) |
| Двигатель коррекции | RTELLIGENT (шаговый) |
| Датчики коррекции | ИК/ультразвуковые |
| Толщина стенки станины | 10 мм |
| Комплектующие | • ЧМИ, ПЛК: Delta (Тайвань) • Тормоз: Jiangsu Hongda • Подшипники: HRB (Харбин) • Шаговые двигатели: RTELLIGENT (Шэньчжэнь) |
Наши специалисты помогут подобрать оборудование под ваши задачи. Работаем с любыми видами промышленного оборудования из Китая.
