Станки для лазерной резки металла с ЧПУ
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Станки для лазерной резки в последние годы – это один из способов резки листового металла, разработанный за последние годы стремительного развития отрасли. Принцип их работы заключается в том, что лазерная установка испускается высокоэнергетический и плотный лазерный луч, который концентрируется на поверхности заготовки, так что участок заготовки, который облучается световым пятном с ультра-тонким фокусом, начинает мгновенно плавится и переходить в газообразное состояние. Газ проходит через режущую головку и сдувает слой материала с заготовки. При помощи механической системы с числовым управлением пятно облучения перемещается. Таким образом реализуется автоматическая резка.
Преимущества
Высокая точность, скорость, узкая нарезка шва, минимальная зона термического влияния, гладкая поверхность резки без заусенцев.
Лазерная режущая головка не соприкасается с поверхностью материала и не царапает заготовку.
Самая узкая нарезка шва, самая маленькая зона термического влияния, местная деформация заготовки минимальна, механическая деформация отсутствует.
Хорошая гибкость обработки, возможность обработки любых контуров, а также резать трубы и другие профили.
Возможность резать любые твердые материалы, такие как листовая сталь, нержавеющая сталь, пластина из алюминиевого сплава, цементированный карбид и так далее, без деформации.
Основные компоненты
Станина, лазерный генератор, система управления ЧПУ, режущая головка, перекладина и т. д.
Основное применение в отрасли
Техника широко используется для обработки комплектов силового оборудования, корпусов техники и аппаратных шкафов, отделке светопрозрачных фасадов, при работе с бытовой техникой, в лифтостроении, для противопожарных дверей, в кондиционировании воздуха, для кухонного оборудования, офисного оборудования, для обработки металлов и мебели, для медицинских машин, осветительных приборов и в других отраслях промышленности, где требуется холодная штамповка.

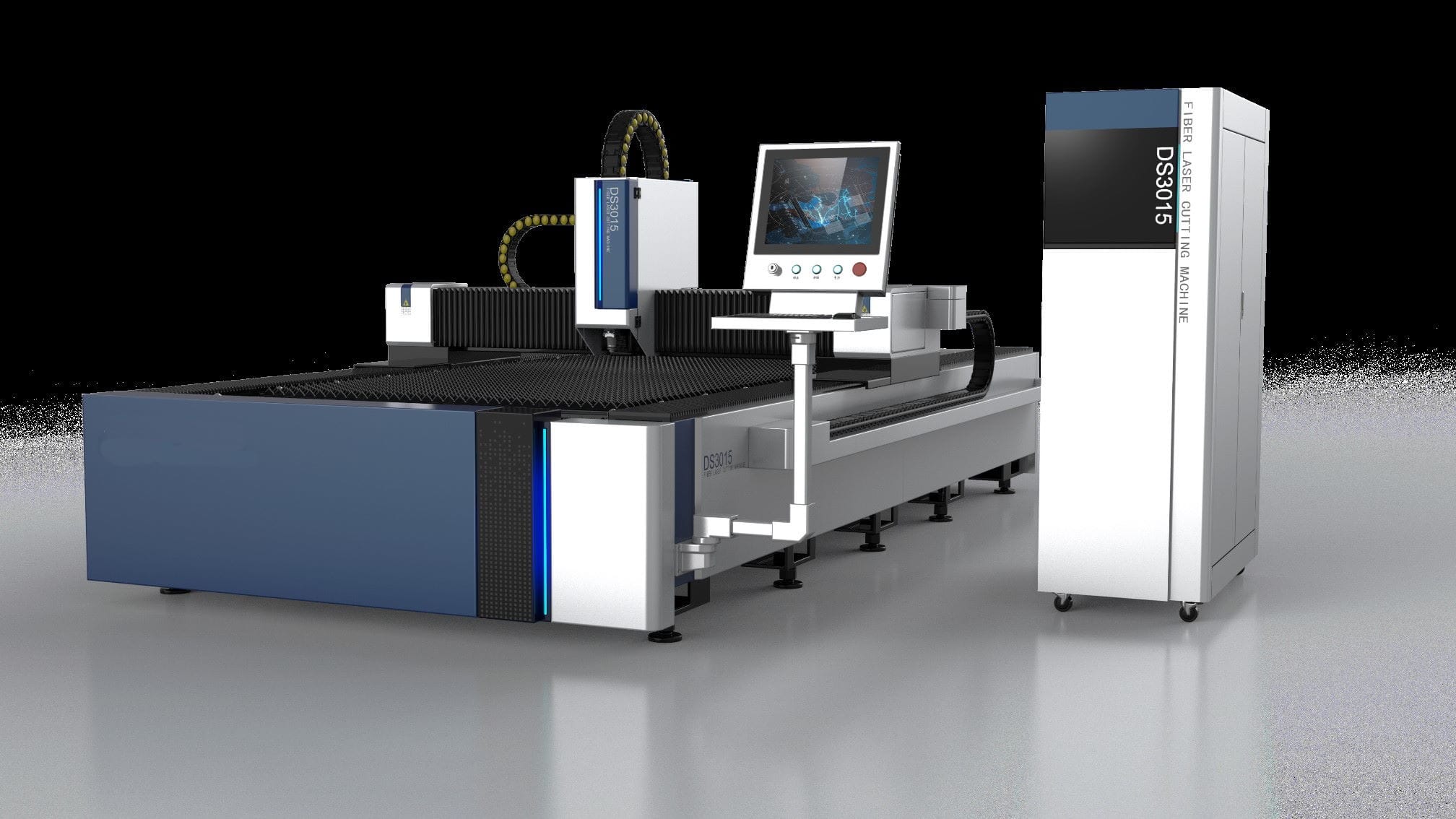

Серия DS - Станок для лазерной резки
Особенности продукта | ||||||||||||||

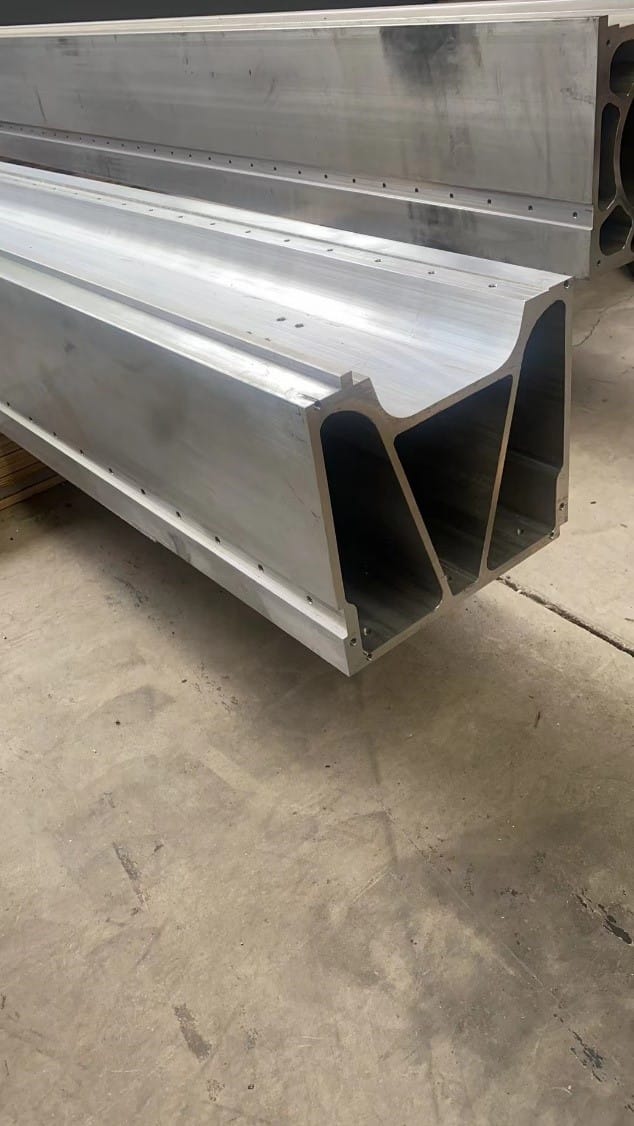

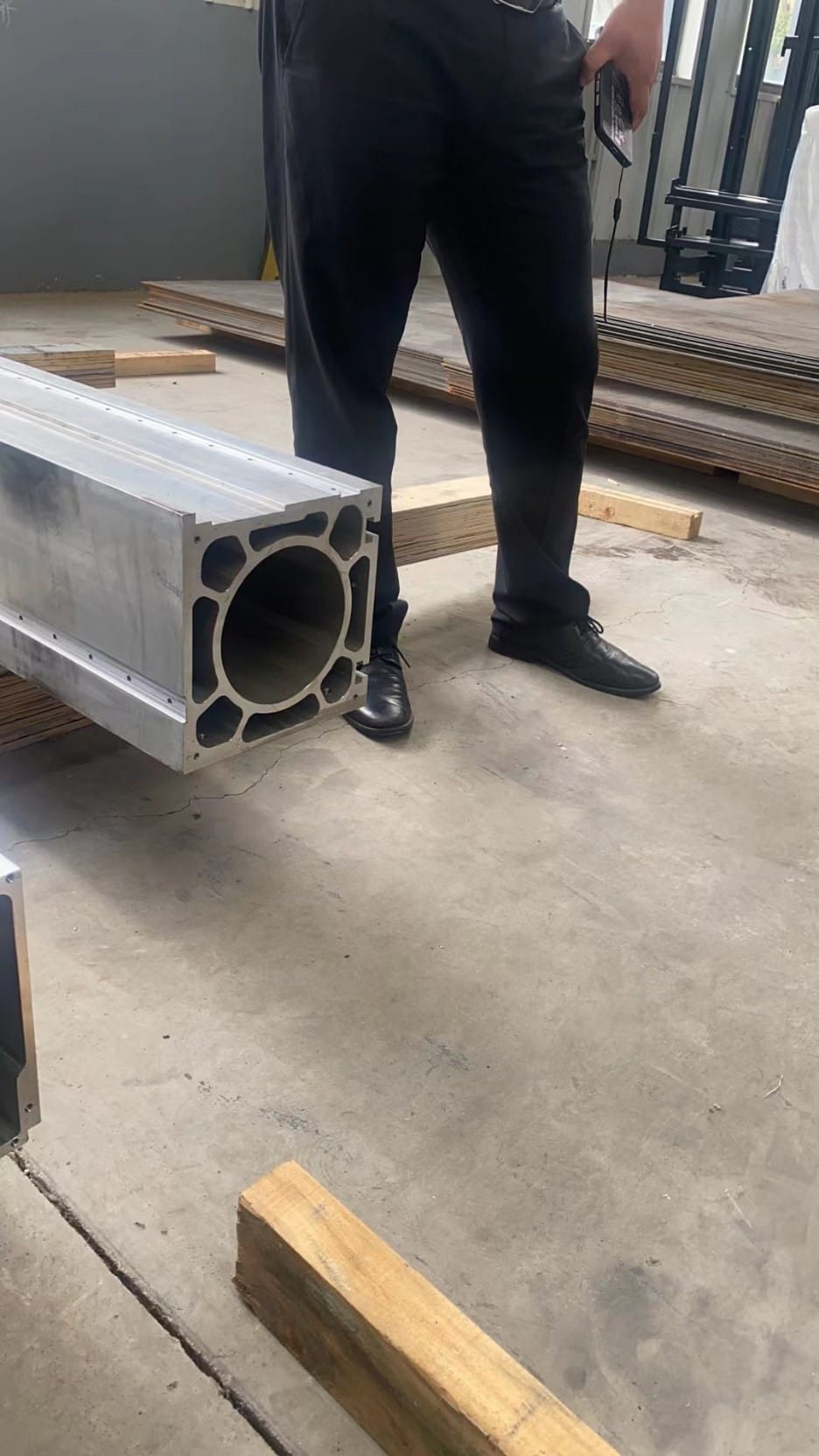

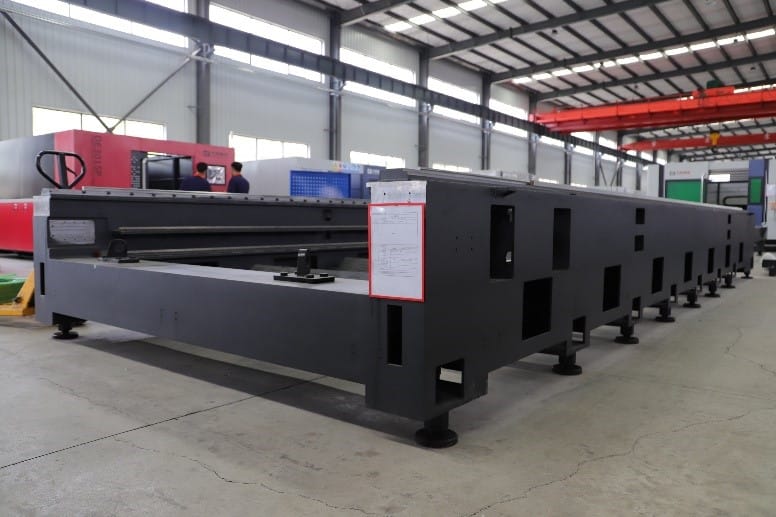

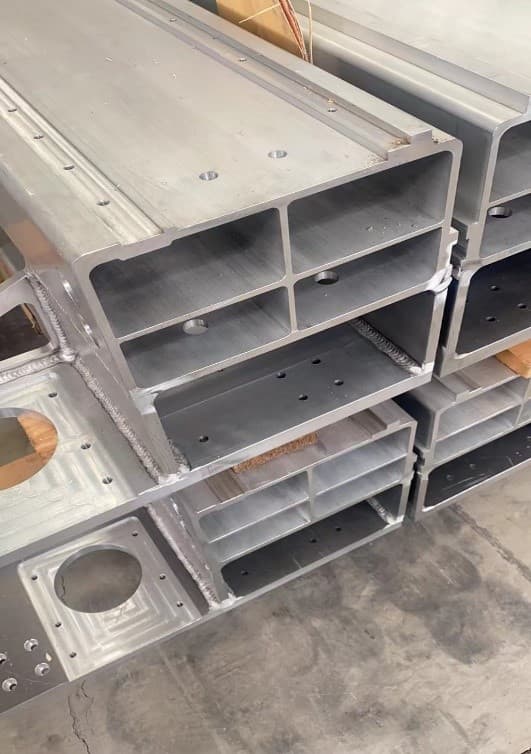

Мощная цельносварная станина, прошла через общую высокотемпературную обработку старения и другие высокоточные обработкиПортальная конструкция с двойным приводомБалка и ось Z выполнены из авиационного алюминиевого материалаКонструкция с высокоточными зубчатыми рейками и шестернями с обеих сторонСледящая режущая головка от выпукло-вогнутой поверхности листаПодающее устройство с шарикомРазличные средства ограничения хода (индукционные, жесткие, исходные) | ||||||||||||||
Параметр | Единица | DS3015 | DS4020 | DS6020 | DS6025 | DS8025 | DS12025 | |||||||
Макс. размер листа | мм | 1500×3000 | 2000×4000 | 2000×6000 | 2500×6000 | 2500×8000 | 2500×12000 | |||||||
Перемещение по оси X | мм | 1530 | 2030 | 2030 | 2530 | 2530 | 2530 | |||||||
Перемещение по оси Y | мм | 3030 | 4030 | 6030 | 6030 | 8030 | 12030 | |||||||
Перемещение по оси Z | мм | ≤110 | ≤110 | ≤110 | ≤110 | ≤110 | ≤110 | |||||||
Макс. скорость перемещения по X/Y | м/мин | 120 | 120 | 120 | 120 | 120 | 120 | |||||||
Ускорение по осям X / Y | g | 1.0 | 1.0 | 1.5 | 1.5 | 2.0 | 2.5 | |||||||
Точность позиционирования по X/Y | мм/м | ±0.03 | ±0.03 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | |||||||
Точность репозиционирования по X/Y | мм | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | |||||||
Габаритные размеры | м | 5.0×2.8×2.0 | 6.0×3.3×2.0 | 8.0×3.3×2.0 | 8.0×3.6×2.0 | 11.3×3.6×2.0 | 15.5×3.6×2.0 | |||||||

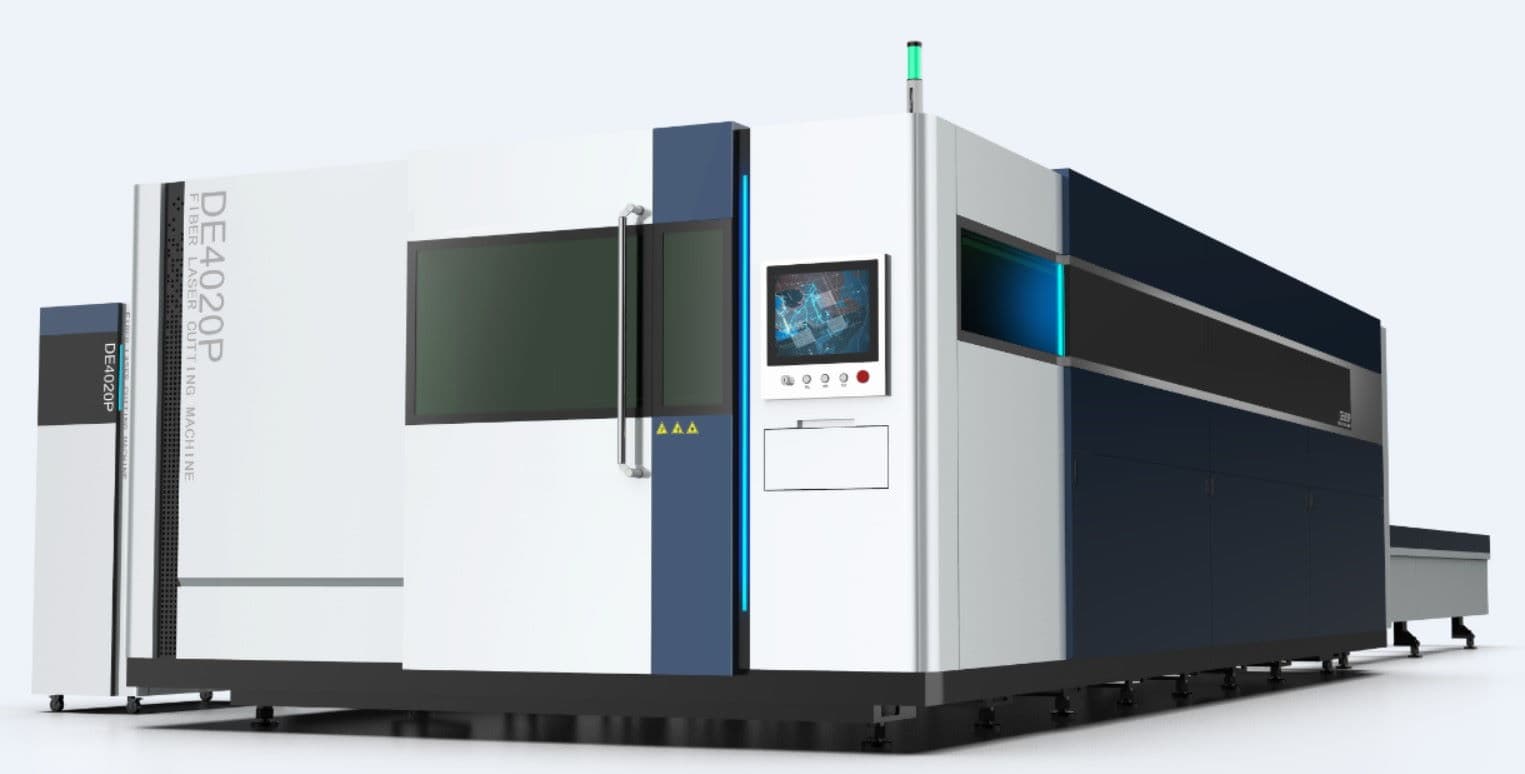

Серия DE
Особенности продукта | ||||||||||||||
Мощная цельносварная станина, прошла общую высокотемпературную обработку старенияПортальная конструкция с двойным приводомБалка и ось Z выполнены из авиационного алюминиевого материалаВысокоточные зубчатые рейки и шестерни с обеих сторонСледящая режущая головка от выпукло-вогнутой поверхности листаРазличные средства ограничения хода (индукционные, жесткие, исходные)Способ загрузки и разгрузки материала на рабочее место - сменный типПолная закрытая защита | ||||||||||||||
Параметр | Единицы | DE3015P | DE4020P | DE6020P | DE6025P | DE8025P | DE12025P | |||||||
Макс. размер листа | мм | 1500×3000 | 2000×4000 | 2000×6000 | 2500×6000 | 2500×8000 | 2500×12000 | |||||||
Перемещение по оси X | мм | 1530 | 2030 | 2030 | 2530 | 2530 | 2530 | |||||||
Перемещение по оси Y | мм | 3030 | 4030 | 6030 | 6030 | 8030 | 12030 | |||||||
Перемещение по оси Z | мм | ≤250 | ≤250 | ≤250 | ≤250 | ≤280 | ≤280 | |||||||
Макс. скорость перемещения по X/Y | м/мин | 120 | 120 | 120 | 120 | 120 | 120 | |||||||
Ускорение осей по осям X / Y | g | 1.0 | 1.0 | 1.5 | 1.5 | 2.0 | 2.5 | |||||||
Точность позиционирования по X/Y | мм/м | ±0.03 | ±0.03 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | |||||||
Точность репозиционирования по X/Y | мм | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | |||||||
Габаритные размеры | м | 5.0×2.8×2.0 | 6.0×3.3×2.0 | 8.0×3.3×2.0 | 8.0×3.6×2.0 | 11.3×3.6×2.0 | 15.5×3.6×2.0 | |||||||

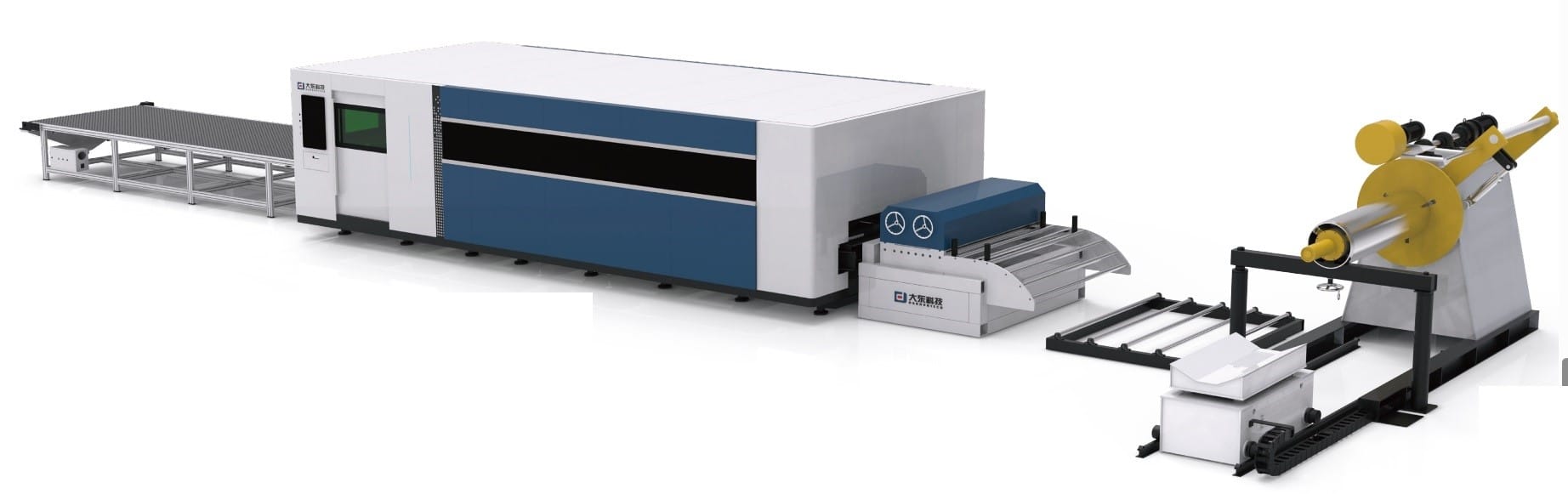

Линии по обработке рулонного металла
Размотка—правка—резка—раскрой, может реализовать полный процесс автоматической неограниченной резки. | ||||||
Параметр | Единицы | DF3015 | DF6020 | |||
Макс. размер листа | мм | 3000*1500 | 6000*2000 | |||
Перемещение по оси X | мм | 3030 | 6030 | |||
Перемещение по оси Y | мм | 1530 | 2030 | |||
Перемещение по оси Z | мм | 120 | 120 | |||
Максимальная скорость перемещения по X/Y | м/мин, | 100 | 100 | |||
Ускорение по осям X / Y | G | 1,0 | 1,0 | |||
Точность позиционирования по X/Y | мм | ±0,03/м | ||||
Точность репозиционирования по X/Y | мм | ±0,02 | ±0,02 | |||
Толщина рулонного материала | мм | 1,5~3.0 | 1,5~3.0 | |||
Ширина рулонного материала | мм | ≤1500 | ≤2000 | |||
Внутренний диаметр материала в рулонах | мм | Ф508 | Ф508 | |||
Макс. вес материала в рулонах | т | ≤8 | ≤12 | |||
Внешний диаметр материала в рулонах | мм | ≤ф1200 | ≤ф1200 | |||
Диапазон расширения и усадки рулонного материала | мм | ф480~ф530 | ф480~ф530 | |||

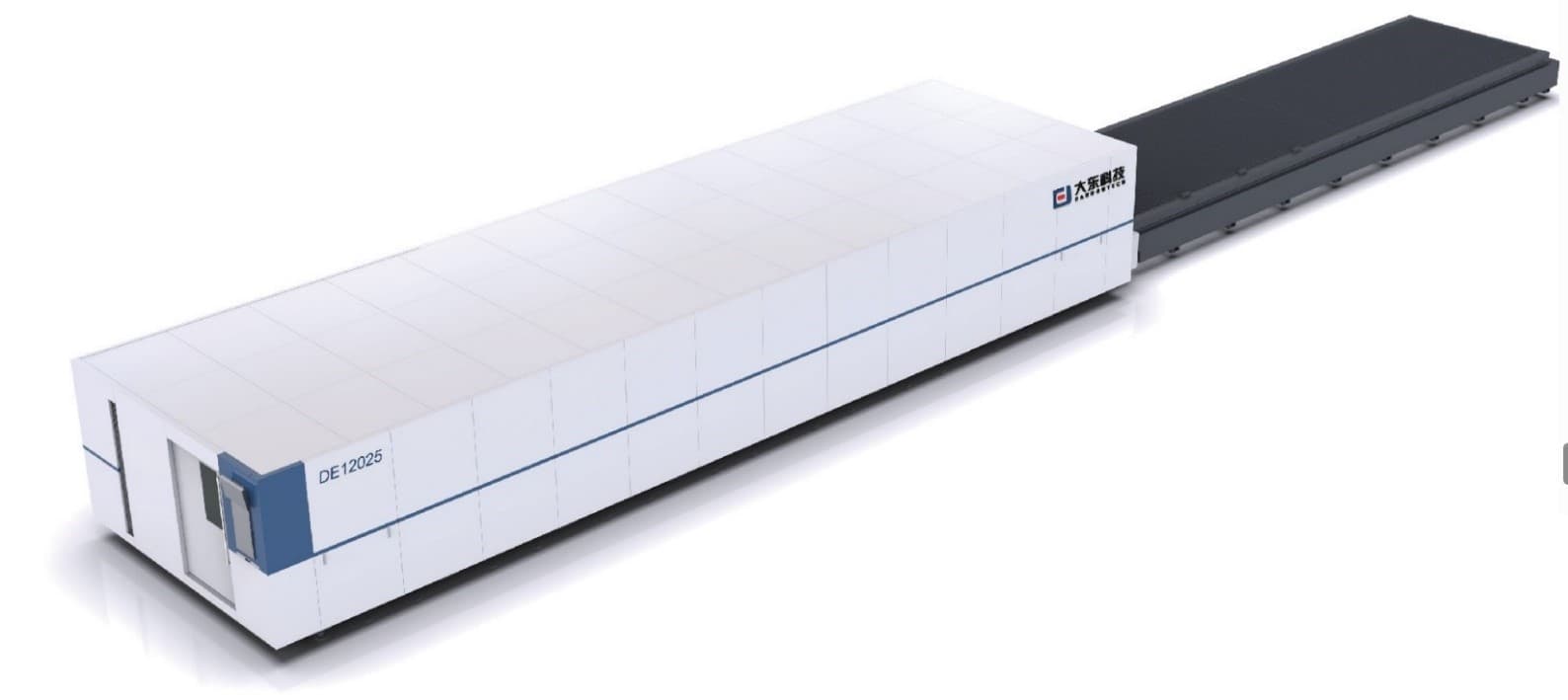

Волоконно-оптический станок для лазерной резки мириаваттного класса
Огромный диапазон обработки, мощная цельносварная станина, прошел через общую высокотемпературную обработку старения, занимает ведущее место в отрасли. | ||||
Параметр | Единицы | DE12025P | ||
Макс. размер листа | мм | 2500×12000 | ||
Перемещение по оси X | мм | 2550 | ||
Перемещение по оси Y | мм | 12050 | ||
Перемещение по оси Z | мм | ≤280 | ||
Макс. скорость перемещения по X/Y | м/мин | 120 | ||
Ускорение по осям X / Y | g | 2.5 | ||
Точность позиционирования по X/Y | мм/м | ±0.05 | ||
Точность репозиционирования по X/Y | мм | ±0.02 | ||
Габаритные размеры | м | 27.8×4.0×2.4 | ||

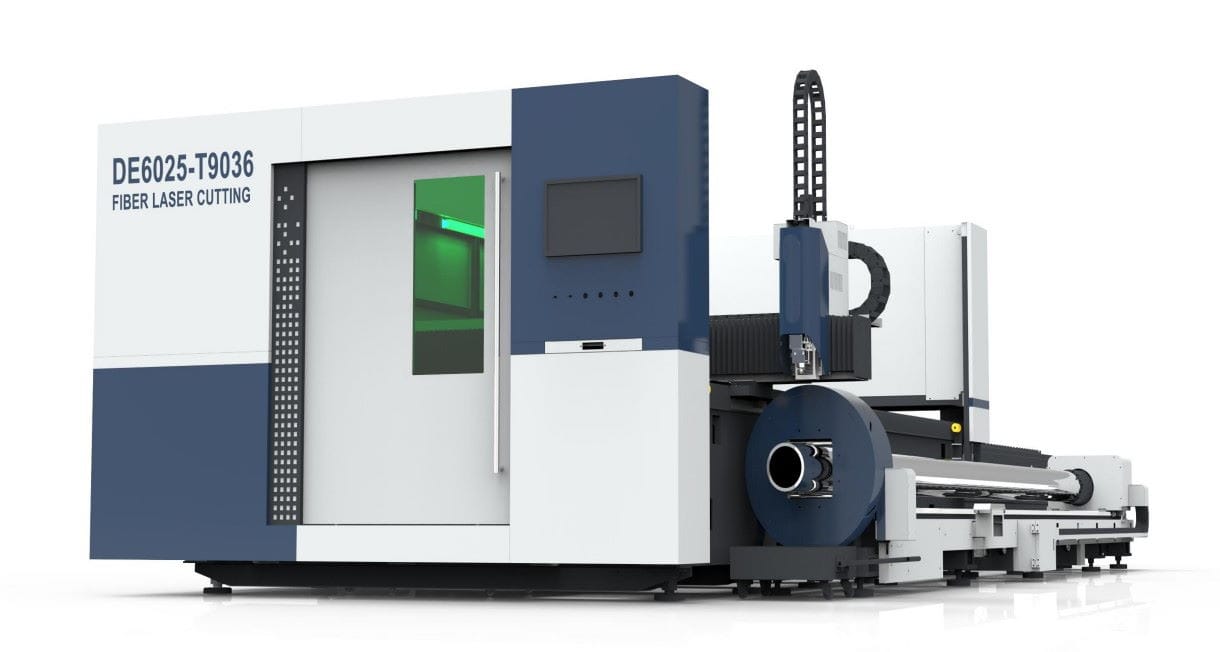

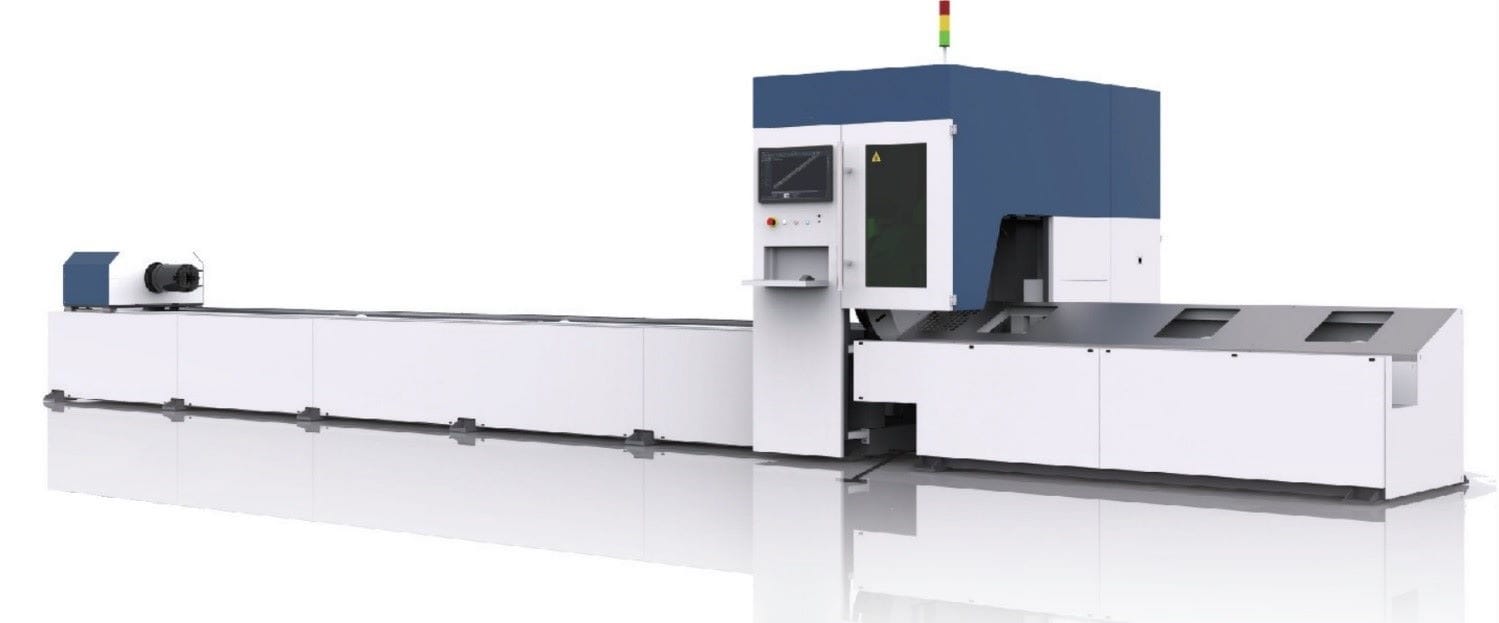

Станок для лазерной резки труб / профилей серии DT
Параметр | Единицы | DE12025P |
Макс. длина обработки | мм | 2500×12000 |
Ход оси Z | мм | 250 |
Патрон | Самоцентрирующийся патрон | |
Мин. диаметр обработки | мм | Труба: 10*10 |
Макс. диаметр обработки | мм | Труба: 220*220 |
Точность позиционирования | мм/м | ±0.05 |
Точность репозиционирования | мм/м | ±0.05 |
Номинальная скорость вращения патрона | об/мин | 150 |
Момент инерции | кг.м | 3500 |
Макс. вес одной трубы | кг | 600 |
