Оборудование для каркасов еврокубов
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Что делает оборудование?

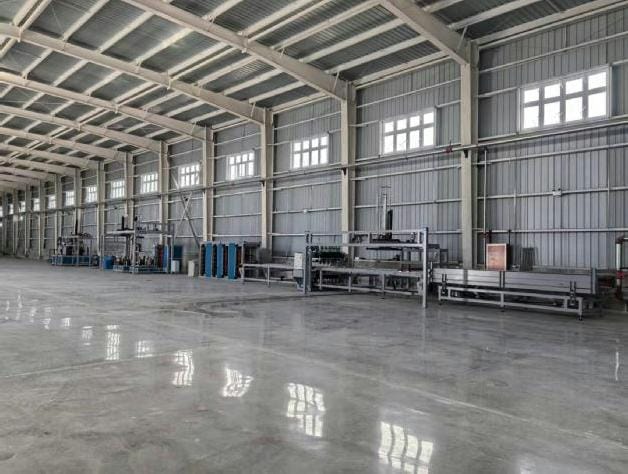

Линия выполняет полный цикл операций по изготовлению металлических каркасов для еврокубов:
- Резку металлических прутков и профиля
- Гибку элементов каркаса по заданным размерам
- Сварку узловых соединений
- Контроль качества геометрии
- Антикоррозийную обработку (опционально)
Применение и сферы использования
Производство упаковки
- Заводы по производству IBC контейнеров
- Предприятия упаковочной индустрии
- Производители пластиковой тары
Логистика и склады
- Производство контейнеров для транспортировки жидкостей
- Изготовление многоразовой тары для химической продукции
- Склады опасных грузов
Химическая промышленность
- Производство тары для химических реагентов
- Контейнеры для пищевых жидкостей
- Упаковка для фармацевтической продукции
Агропромышленный сектор
- Контейнеры для жидких удобрений
- Тара для пестицидов и гербицидов
- Транспортировка молока и соков
Описание
Специализированная линия для производства каркасов еврокубов с полным циклом обработки. Включает машину точечной сварки (6 точек), гибочное оборудование двойного действия, установки скрепления и пробивки отверстий. Автоматизированный процесс с механическими манипуляторами обеспечивает выпуск готового каркаса за 45-50 секунд. Гидравлические системы с контролем Mitsubishi и направляющими прецизионного класса гарантируют точность операций. Комплексное решение для производителей тары и складского оборудования.
Комплектация
Номер | Наименование | Тип | Примечания |
1 | Машина для сварки каркаса | 6 точек сварки/средняя частота | Двухуровневая рама |
2 | Механическая рука для забора заготовок после сварки | Забор у укладка заготовок в виде сетки после сварки | |
3 | Гибочная машина | Вертикального типа, двойная гибка | Процесс сгибания около 50 секунд |
4 | Машина для скрепления | 6 точек скрепления | Процесс скрепления около 50 секунд |
5 | Машина для пробивания отверстия и плющения | 9 точек скрепления | Рабочий процесс около 45 секунд |
6 | Механическая рука машины для скрепления и пробивания отверстия | Скрепление, пробивание, выход готового продукта |

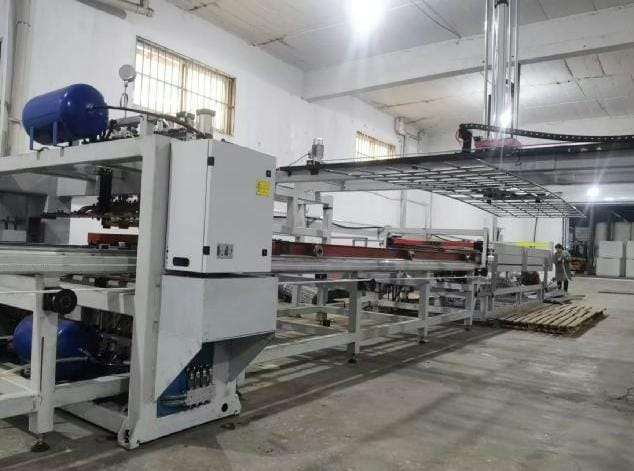

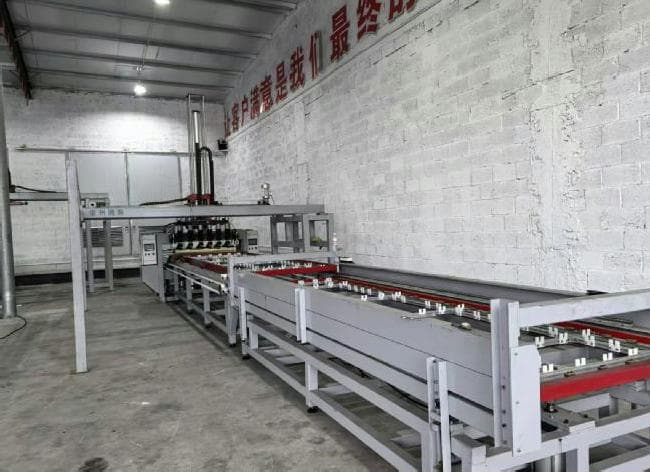

Оборудование для сварки каркаса
Оборудование для сварки каркаса включает в себя раму, сварочный блок, верхний и нижний электроды, рамы локализации, шаговый механизм перемещения, подъемный механизм, блок прижимных валиков, электрическую систему, систему водного охлаждения и т.д. Трубы загружаются на раму, после этого осуществляется запуск оборудования. Выполняется автоматическая подача материала и автоматическая сварка. Две рамы поочередно принимают сырье без влияния на процесс производства. Расстояние локализации можно регулировать, параметры сварки и производимого продукта можно регулировать на сенсорном экране. После сварки заготовка забирается механической рукой.Габариты оборудования (Д*Ш*В): 14600*3900*3700 мм (включая механическую руку) | ||||||||||
Номер | Наименование | Производитель | Количество | Единица | Примечания | |||||
1 | Главная рама | КНР | 1 | Комплект | Квадратная труба: 80*80/100*100Прямоугольная труба: 200*100 | |||||
2 | Направляющая ползуна | КНР | 1 | Комплект | SBR20/HGW25 (точность класса P) | |||||
3 | Трансформатор сварочного устройства | КНР | 2 | Шт | КНР | |||||
4 | Контроллер | КНР | 2 | Комплект | ||||||
5 | Блок сварки | КНР | 6 | Комплект | Красная медь, латунь | |||||
6 | Блок прижимных валиков | КНР | 1 | Комплект | ||||||
7 | Рама локализации | КНР | 2 | Комплект | Алюминиевый сплав 3030/швеллер 10# | |||||
8 | Обрабатывающее устройство источника воздуха | TWSNS (Тайвань) | 1 | Шт | ||||||
9 | Серводвигатель | КНР | 1 | Комплект | ||||||
10 | Логический контроллер | КНР | 1 | Шт | ||||||
11 | Интерфейс | КНР | 1 | Шт | ||||||
12 | Компоненты электронного управления | Schneider/КНР | 1 | Комплект | ||||||
Гибочное оборудование для каркаса (двойная гибка)
Гибочное оборудование включает в себя раму, внутренние и внешние матрицы, конструкцию с ползуном, гидравлическую систему и насосную станцию, электрическую систему, систему водного охлаждения и т.д. После загрузки заготовки в оборудования автоматически выполняется сгибание. Угол сгибания задается через интерфейс. Габариты оборудования (Д*Ш*В): 4180*1150*1930 мм (не включая гидравлическую станцию) | ||||||||||
Номер | Наименование | Производитель | Количество | Единица | Приммечания | |||||
1 | Главная рама | КНР | 1 | Комплект | Квадратная труба: 80*80/100*100Прямоугольная труба: 200*100 | |||||
2 | Направляющая ползуна | КНР | 8 | Комплект | HGW30 (точность класса P) | |||||
3 | Матрица сгибания | КНР | 24 | Комплект | ||||||
4 | Гидравлическая станция | КНР | 1 | Комплект | ||||||
5 | Датчик угла | КНР | 4 | Комплект | ||||||
6 | Система водного охлаждения | КНР | 1 | Шт | ||||||
7 | Логический контроллер | Mitsubishi | 1 | Шт | ||||||
8 | Интерфейс | КНР | 1 | Шт | ||||||
9 | Компоненты электронного управления | Schneider/КНР | 1 | Комплект | ||||||

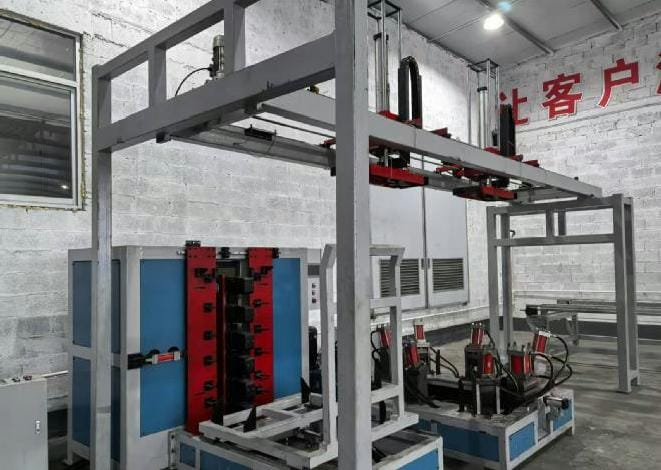

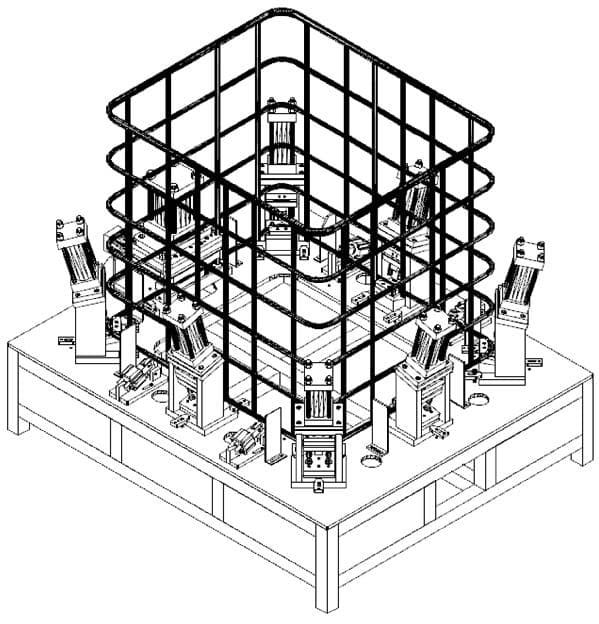

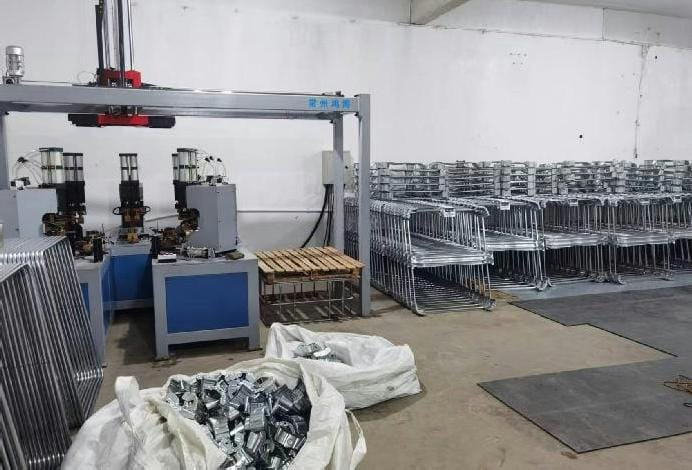

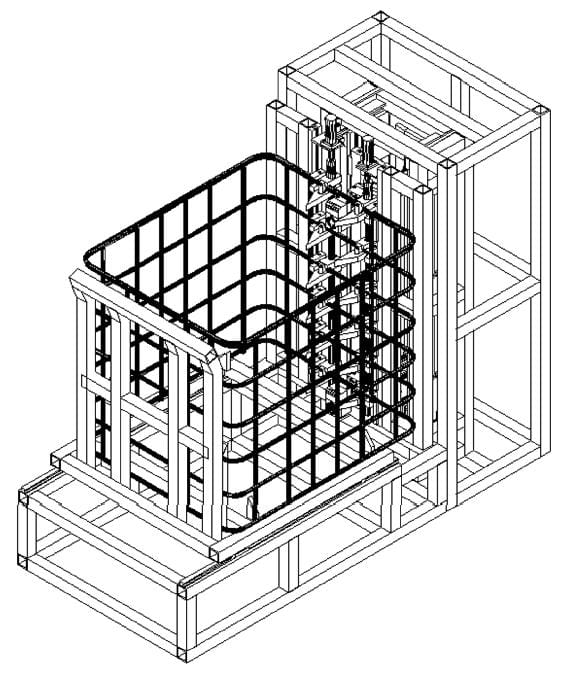

Закрепляющая машина
Оборудование включает в себя раму, формы для закрепления, вспомогательные формы, прижимной механизм, гидравлическую систему и насосную станцию, электрическую систему, систему водного охлаждения и т.д. После загрузки заготовки оборудование начинает автоматическую работу. Габариты оборудования (Д*Ш*В): 1770*2580*1700 мм | ||||||||||
Номер | Наименование | Производитель | Количество | Единица | Примечания | |||||
1 | Главная рама | КНР | 1 | Комплект | Квадратная труба: 60*60/100*100Листовой материал: 20 мм | |||||
2 | Направляющая ползуна | КНР | 1 | Комплект | HGW30 (точность класса P) | |||||
3 | Матрицы скрепления | КНР | 6 | Комплект | ||||||
4 | Вспомогательные матрицы | КНР | 12 | Комплект | ||||||
5 | Гидравлическая станция | КНР | 1 | Комплект | ||||||
6 | Система водного охлаждения | КНР | 1 | Шт | ||||||
7 | Логический контроллер | Mitsubishi | 1 | Шт | ||||||
8 | Интерфейс | КНР | 1 | Шт | ||||||
9 | Компоненты электронного управления | Schneider/КНР | 1 | Комплект | ||||||
Оборудование для пробивания отверстия и плющения
Оборудование включает в себя матрицы пробивания отверстия и плющения, матрицы отрезания, зажимной механизм локализации, систему электрического управления, систему водного охлаждения и т.д. После загрузки заготовки оборудование начинает автоматическую работу, выполняется пробивание отверстия, плющение и обрезание.Габариты оборудования (Д*Ш*В): 1900*1450*1000 мм | |||||
Номер | Наименование | Производитель | Количество | Единица | Примечания |
1 | Главная рама | КНР | 1 | Комплект | Квадратная труба: 60*60 |
2 | Направляющая ползуна | КНР | 1 | Комплект | HGW25 (точность класса P) |
3 | Матрицы пробивания отверстия и плющения | КНР | 8 | Комплект | Включая резку |
4 | Гидравлическая насосная станция | КНР | 1 | Комплект | |
5 | Пневматические детали | TWSNS (Тайвань) | 1 | Комплект | |
6 | Система охлаждения | КНР | 1 | Шт | |
7 | Логический контроллер | КНР | 1 | Шт | |
8 | Компоненты электронного управления | Schneider/КНР | 1 | Комплект | |
