Полуавтоматическая линия для производства бумажных пакетов с ручками и квадратным дном
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Процесс работы
Описание
Полуавтоматическая линия является комплектом оборудования для производства бумажных пакетов с квадратным/прямоугольным дном и с ручками. Виды ручек - ручки из круглой бумажной веревки и ручки плоские из бумажной полосы. По желанию заказчика можно укомплектовать линию машинами для одного вида ручек или для обоих видов ручек.
Оборудование обладает такими преимуществами, как быстрая скорость производства, высокая эффективность и очень незначительный процент неликвидной продукции, широкая область регулирования размеров продукции и другие преимущества. Конструкция разработана на с применением мировых передовых технологий, поэтому удобна, стабильна в работе и позволяет производить готовую продукцию высокого качества.
Оборудование управляется компьютерной центральной системой, имеется сенсорный экран, управление PLC. С помощью сервопривода, можно контролировать длину пакета.
Подача бумаги в рулоне основного цвета или с нанесенной печатью
Нанесение клея на кромки
Формование бумаги в трубу и отрезание
Прессование дна пакета и его проклеивание
Формование и выход пакета
Прикрепление выбранного вида ручки
Выход готовой продукции

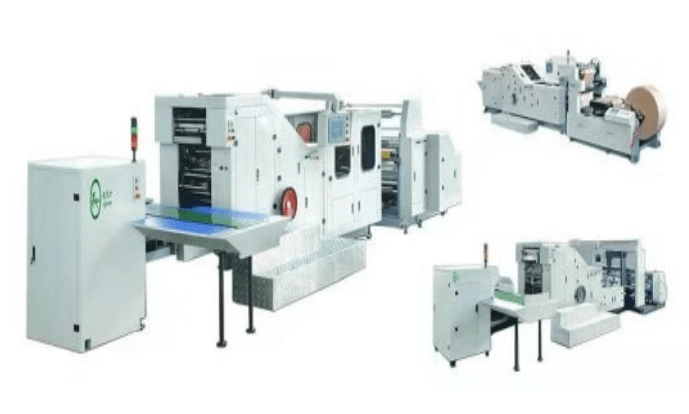

Машина для формования пакета с квадратным дном
Оборудование применяется для изготовления пакета с квадратным дном из бумажного материала, сформированного в форме трубы. Используется бумага в рулонах оригинального цвета или с нанесенной печатью.
На оборудовании выполняется нанесение клея, формование бумаги в форме трубы, обрезание, прессование нижней части пакета, нанесение клея на дно пакета, формование и выход готового пакета.
Оборудование является идеальным выбором для производства пакетов для упаковки пищевых продуктов и пакетов с ручками.
Линия оснащена центральным компьютерным управлением, с отображением данных на сенсорном экране. Регулировка длины с использованием серво-двигателя, можно производить различные виды пакетов.
Технические характеристики автоматов для производства пакетов серии WN-BZD
Параметр / Модель | WN-BZD-8 | WN-BZD-12 | WN-BZD-26 | WN-BZD-33 |
|---|---|---|---|---|
Ширина бумажного сырья (Paper Roll Width) | 290-620 мм | 370-890 мм | 660-1230 мм | 370-900 мм |
Длина бумажной трубы (Tube Length) | 190-370 мм | 270-530 мм | 270-530 мм | 270-530 мм |
Ширина поверхности пакета (Bag Body Width) | 80-190 мм | 120-260 мм | 260-450 мм | 120-330 мм |
Ширина пакета (Bottom Size) | 50-105 мм | 60-150 мм | 85-180 мм | 60-150 мм |
Плотность бумаги (Paper Thickness) | 45-140 г/м² | 50-160 г/м² | 60-180 г/м² | 50-160 г/м² |
Макс. диаметр рулона (Max Paper Roll Diameter) | 1200 мм | 1200 мм | 1200 мм | 1200 мм |
Внут. диам. втулки (Material Core Diameter) | 76 мм | 76 мм | 76 мм | 76 мм |
Макс. скорость производства (Max Production Speed) | 220 шт/мин | 220 шт/мин | 160 шт/мин | 220 шт/мин |
Общая мощность (Total Power) | 18.5 кВт | 18.5 кВт | 18.5 кВт | 18.5 кВт |
Вес оборудования (Weight of Machine) | ≈6000 кг | ≈8000 кг | ≈10000 кг | ≈8000 кг |
Габариты (Д×Ш×В) | 8500×1700×1600 мм | 9000×3300×1900 мм | 9000×3500×1900 мм | 9000×3300×1900 мм |
Комплектация систем управления и автоматики
Компонент | Количество | Производитель / Примечание |
|---|---|---|
Программируемый контроллер (PLC) | 1 шт. | Delta (Тайвань) / China Taida (КНР) |
Сенсорный экран (HMI) | 1 шт. | Delta (Тайвань) / China Taida (КНР) |
Серводвигатель (Servo Motor) | 1 шт. | Delta (Тайвань) / China Taida (КНР) |
Сервопривод (Servo Driver) | 1 шт. | Delta (Тайвань) / China Taida (КНР) |
Главный энкодер (Master Encoder) | 1 шт. | Delta (Тайвань) / China Taida (КНР) |
Главный тяговый двигатель | 1 шт. | Delta (Тайвань) / China Taida (КНР) |
Двигатель формирования пакетов | 1 шт. | Delta (Тайвань) / China Taida (КНР) |
Преобразователь частоты (главный двигатель) | 2 шт. | Delta (Тайвань) / China Taida (КНР) |
Фотоэлектрический датчик позиции | 1 шт. | Delta (Тайвань) / China Taida (КНР) |
Низковольтная аппаратура | 1 компл. | Schneider Electric (Франция) |
Фотоэлектрический датчик | 1 шт. | Sicle (Германия) |
Машина для прикрепления ручки из круглой бумажной веревки

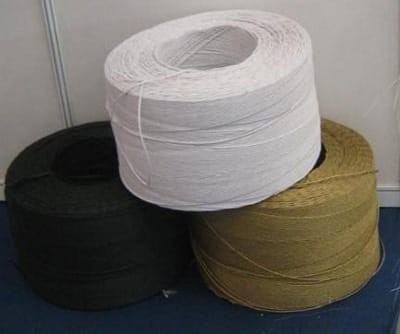

Необходимо приобретение уже готовой круглой веревки.
Данная машина комплектуется с оборудованием для производства бумажных пакетов. На оборудовании выполняется приклеивание ручки к пакету. В качестве сырья используются два рулона бумаги в виде узкой полоски и один рулон бумажной веревки, которые наклеиваются на пакет и обрезаются для формования ручки.
Очень экономичное и простое в управлении, отличается стабильной работой и высокой точностью изготовления и прикрепления ручек, имеет функции автоматического подсчета количества и нанесения клея.
Технические характеристики
Внешние габариты (длина*ширина*высота) | 6000*1600*1500 мм |
Марка двигателя | Мотор редуктор марки Longbang |
Мощность оборудования | 380 В, 10 кВт, 50 Гц |
Марка серво-двигателя | Siemens |
Мощность серво-двигателя | 750 Вт, одна группа |
Управление PIC | Siemens |
Марка машины для плавления клея | Huangshang Taiwan |
Механическая рука | ELTA Taiwan |

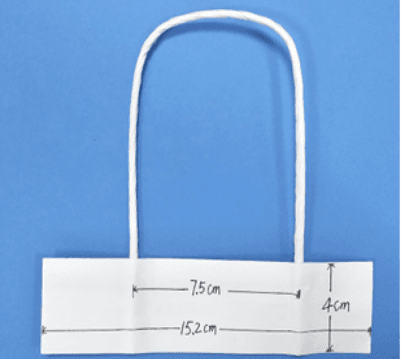

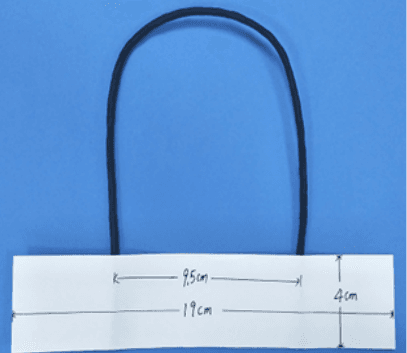

Размеры ручки | 130 мм, 152 мм, 170 мм, 190 мм |
Ширина бумажной полоски | 40 мм |
Длина бумажной веревки | 360 мм |
Высота бумажной веревки | 140 мм |
Толщина бумажного пакета | 80-140 г |
Ширина бумажного пакета | 250-450 мм |
Высота бумажного пакета | 250-450 мм |
Скорость производства пакетов | 33-43 шт/мин |
Автоматическая машина для прикрепления плоской ручки
Плоская ручка производится на самом оборудовании!
Данная машина комплектуется к машине для производства пакетов. Формирует плоскую бумажную ручку из узкой бумажной ленты и прикрепляет ее к пакетам.
Технические характеристики
Внешние габариты | L7000*W2450*H1700 мм |
Марка двигателя | Longbang geared motorМотор редуктор марки Longbang |
Мощность двигателя | 12,2 кВт, 50 Гц |
Марка серво-двигателя | Siemens |
Мощность серво-двигателя | 750 Вт, одна группа |
Управление PIC | Siemens |
Машина для плавления клея | JKAIOL |
Механическая рука | DELTA Taiwan |

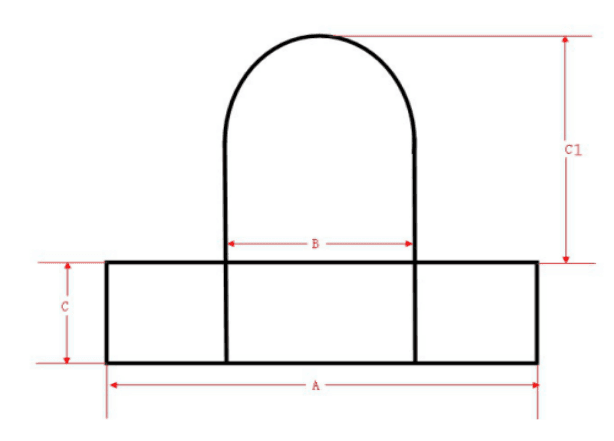

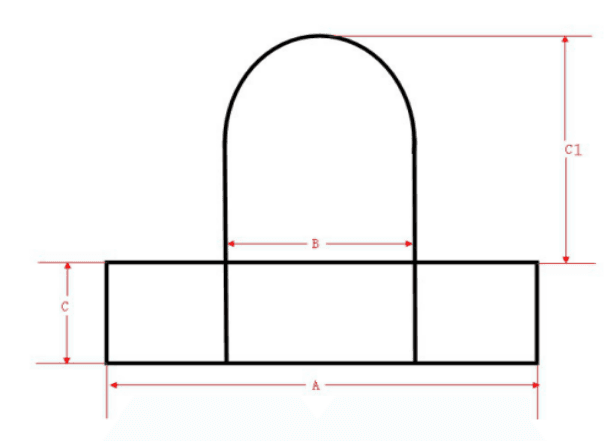

Интервал бумажной ручки (A) | 108 мм |
Ширина бумажной ручки (B) | 12 мм |
Высота бумажной ручки (C) | 100 мм |
Ширина бумажной полоски (D) | 40 мм |
Длина бумажной полоски (E) | 152-170-190 мм |
Длина бумажной ручки | 352 мм |
Толщина бумажного пакета | 80-140 г |
Ширина бумажного пакета | 250-400 мм |
Высота бумажного пакета | 250-400 мм |
Скорость производства | 35-43 шт/мин |
