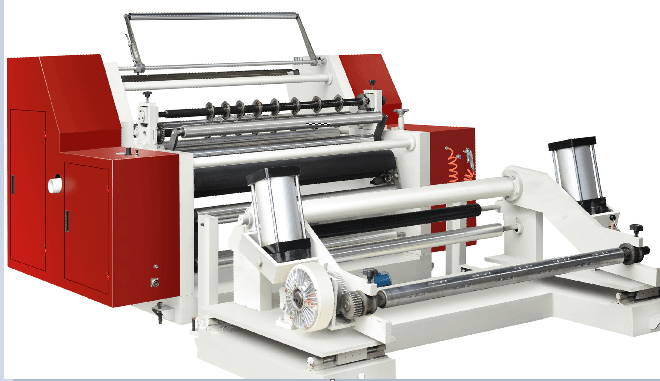

Горизонтальная бобинорезательная машина
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Оборудование применяется для резки материалов в рулонах, таких как BOPP, PET, CPP, CPE, PVC.
Особенности оборудования
1. Оборудование с использованием асинхронного двигателя, обеспечивается стабильная работа, контроль скорости преобразованием частот.
2. Автоматический подсчет метража, наличие функций оповещения.
3. Используется A,B пневматический вал сматывания рулона что обеспечивает простоту снятия рулона.
4. Разматывание рулона с автоматическим выправлением искривлений.
5. Автоматическое устройство удаления обрезков.
6. Погрузка сырья пневматического типа, пневматический вал 3 дюйма.
Комплектация
Узел | Компонент | Характеристики |
|---|---|---|
1. Отдел разматывания | Конструкция | Литая |
Контроль натяжения | Магнитный (10-100 Н·м) | |
Контроллер натяжения | 20 кг магнитный порошок (1 шт.) | |
Вал | Пневморазжимной | |
Направляющий ролик | Алюминиевый сплав | |
Регулировка | Ручная (боковая/параллельная) | |
Система центрирования | Фотоэлектрическая (±0,2 мм) | |
Двигатель | Синхронный 110 | |
Датчик | Фотоэлектрический глаз (1 шт.) | |
2. Главная часть | Конструкция | Литая 120# |
Опоры | Сталь 45# | |
Привод | Двигатель 5,5 кВт + ЧП 7,5 кВт | |
Передача | Зубчато-цепная | |
Направляющий ролик | ⌀80×1630 мм | |
Тяговый механизм | Пневматический | |
Пневмоцилиндры | ⌀50×25 мм (2 шт.) | |
Валики | • Прижимной: ⌀120×1630 мм | |
Режущий инструмент | Верхний/нижний ножевые валы + 10 круглых и 10 прямых лезвий | |
3. Сматывающее устройство | Валы | Пневморазжимные ⌀74×1700 мм (2 шт.) |
Муфты | Электромагнитные порошковые 10 (2 шт.) | |
Привод | Цепной | |
Диаметр рулона | ⌀1200 мм | |
Прижимы | 2 устройства | |
4. Удаление обрезков | Способ | Пневматический (продувка) |
Двигатель | 0,75 кВт (3-фазный асинхронный) | |
5. Система управления | Архитектура | PLC + HMI |
Функции | • Управление натяжением | |
6. Внешние системы | Электропитание | 380 В, 50 Гц (3 фазы, 4 провода) |
Компрессор | 1,5 кВт (подготавливается заказчиком) |
Технические характеристики
Параметр | Характеристика / Значение |
|---|---|
Рабочая ширина | 1600 мм |
Толщина материала | 20–300 г/м² |
Макс. диаметр размотки | ⌀1200 мм |
Макс. диаметр намотки | ⌀600 мм |
Макс. ширина резки | 1600 мм |
Диаметр пневморазжимного вала | ⌀74 мм |
Количество смоточных валов | 2 шт. (работа по отдельности) |
Точность центрирования | ±0,5 мм |
Точность резки | ±0,5 мм |
Скорость работы | 10–200 м/мин |
Общая мощность | 6 кВт |
Цвет корпуса | Белый (или по выбору заказчика) |
Система центрирования | Фотоэлектрическая (с возможностью донастройки) |
Сопутствующие комплектующие к оборудованию
Номер | Наименование | Количество |
1 | Колюч-шестигранник | 1 комплект |
2 | Плоская отвертка | 1 шт. |
3 | Крестовая отвертка | 1 шт. |
4 | Шприц-масленка | 1 шт. |
5 | Гаечный разводной ключ 8 дюймов | 1 шт. |
6 | Воздуховыпускной клапан | 2 шт. |
7 | Рожковый гаечный ключ 14-17 | 1 шт. |
8 | Рожковый гаечный ключ 17-19 | 1 шт. |
Необходимые для закупки впрок детали
Номер | Наименование | Количество |
1 | Механическая ось подачи сырья | 1 шт. |
2 | Реле | 2 шт. |
3 | Источник питания PLC | 1 шт. |
4 | Двигатель выправления искривлений | 1 шт. |
5 | Цветовой индекс электронного отслеживания | 2 шт. |
6 | Нейлоновое зубчатой колесо | 2 шт. |
7 | Магнитный порошок приема сырья | 1 шт. |
8 | Лезвия отрезания | 600 шт. |
