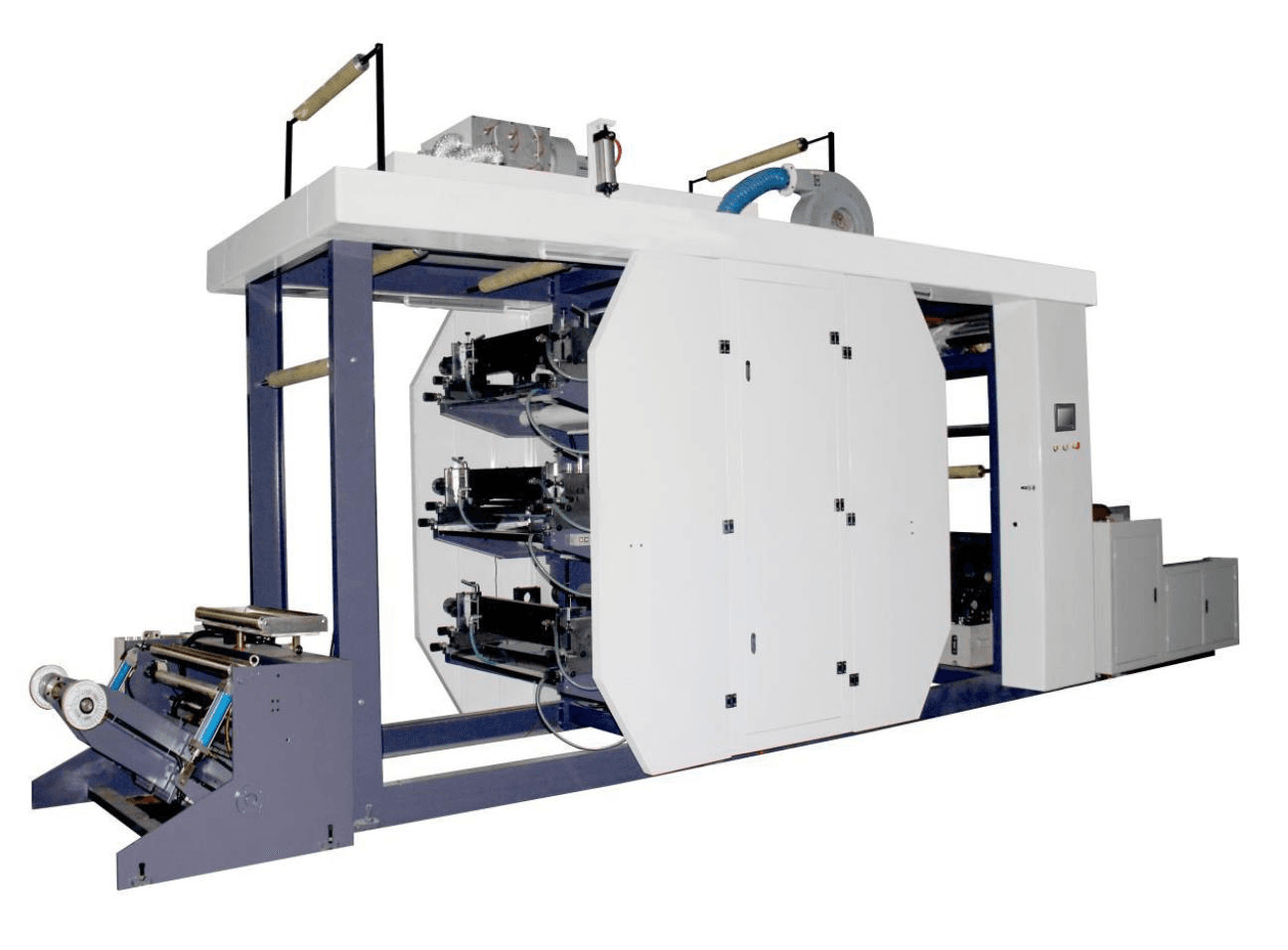

Печатная машина с клишея шестицветной печати
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Пояснения по конструкции машины:
1) Вращение данной машины с использованием синхронного ремня и шестерни, шестерня с использованием синхронного ремня приводит в движение все части нанесения печати.
Высокоточная коробка передач (регулирование 360º), шестерня приводит в движение ролик нанесения печати.
2) Удлиненная часть хода материала после нанесения печати для улучшения сушки и охлаждения.
Комплектация
Узел/Система | Компонент | Характеристики |
|---|---|---|
Основные параметры | Модель | ZYT6-800 |
Тип печати | Флексография (6 цветов) | |
Конфигурация печати | 6+0, 5+1, 4+2, 3+3 (лицевая/обратная сторона) | |
Система управления | Управление | PLC + сенсорный экран |
Главный привод | Двигатель 5,5 кВт с ЧП (Inovance) | |
Привод подачи краски | 6 редукторных двигателей по 40 Вт | |
Подача материала | Тип подачи | Одиночная рулонная размотка |
Вал размотки | Пневморазжимной 8" (205 мм) | |
Регулирование | Гидравлическое: зажим, подъем, боковое перемещение | |
Контроль натяжения | Электромагнитный порошковый тормоз | |
Выравнивание | Фотоэлектрическое коррекция перекоса | |
Печатный модуль | Формы | Пневмоподъем (автоотвод при остановке) |
Красочные аппараты | Замкнутые ракельные с анилоксовыми валами | |
Валы | 300/400/500 линий (по 2 шт., всего 6) | |
Точность регистра | Продольная: ±0,1 мм, поперечная: ±20 мм | |
Регулировки | Ручные: давление печати, накат | |
Сушка | Тип | Рециркуляционная сушильная камера |
Нагрев | Внешние ТЭНы с контролем температуры | |
Вентиляция | Центробежный вентилятор | |
Приемный узел | Вал намотки | Пневморазжимной 8" (205 мм) |
Натяжение | Пневматическое | |
Выгрузка | Гидравлическая | |
Дополнительное оснащение | Устройство отображения рисунка | + |
Коронирующий третмент | + | |
Кран | + | |
Основные комплектующие | Производители | • Двигатели, подшипники направляющие — Китай |
Комплект ЗИП | Инструменты, ЗИП | • Набор ключей, отверток |
Рекомендуемые запчасти | Дополнительно | • Коронирующий третмент — 1 шт. |
Технические характеристики
Модель оборудования | ZYT6-800 |
Максимальная ширина материала | 800 мм |
Максимальная ширина нанесения печати | 760 мм |
Максимальный диаметр рулона материала | 1300 мм |
Максимальный диаметр сматывания рулона | 1300 мм |
Пределы длины нанесения печати | 200-1200 мм |
Толщина печатной пластины + толщина двухсторонней ленты | 2.54+0.55 мм |
Скорость нанесения печати | 80-100 м∕мин |
Точность цветной печати | ≤±0.20 мм |
Размер отдела нанесения печати | 4600X1900X3200 |
Отдел части разматывания рулона | 1600X1800X1200 |
Отдел части сматывания рулона | 2000X1700X1200 |
Вес оборудования | 6900 кг |
Общая мощность | 30 квт |
