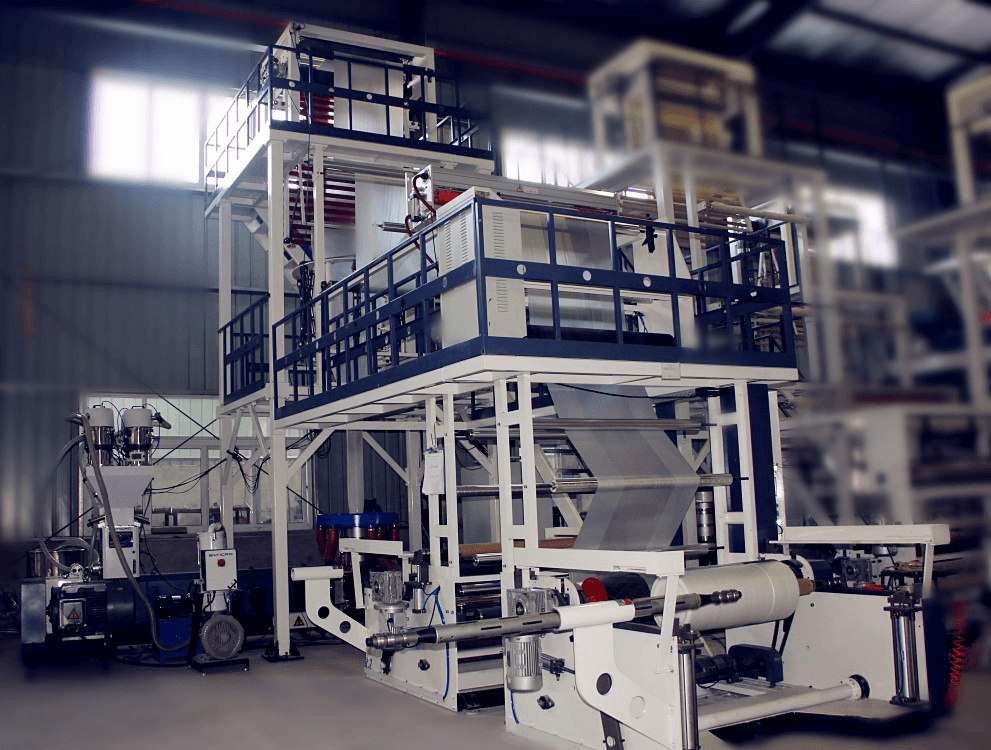

Однослойный экструдер для пленки
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Однослойный экструдер для пленки используется для производства тонких пленочных материалов, таких как полиэтиленовая пленка, полипропиленовая пленка, поливинилхлоридная пленка и др. Экструдер позволяет нагревать и расплавлять полимеры, а затем выдавливать их через узкий щель (называемую шайбой) для получения однородной пленки определенной толщины.
Однослойный экструдер для пленки обычно используется для производства пленки с однородными физическими и механическими свойствами. Пленка, выдавливаемая таким экструдером, может быть использована для упаковки продуктов питания, производства пластиковых мешков и пакетов, покрытий и ламинирования различных материалов, а также для других промышленных и бытовых целей.
Комплектация
Номер | Наименование | Количество | Примечания |
1 | Однослойный экструдер PE | 1 шт. | |
Вращающаяся головка | 1 комплект | ||
Ручной двойной сматыватель рулона | 1 комплект | ||
Автоматическое устройство всасывания сырья | 1 шт. | ||
2 | Устройство возврата обрезков | 1 шт. | Приобретается по желанию |
3 | Автоматическая система смены рулонов | 2 комплекта | Приобретается по желанию |
4 | Загрузочный агрегат | 1 комплект | Приобретается по желанию |
Технические характеристики
Технические параметры | ||
Производимая толщина | 0.01-0.08 мм | |
Источник питания | 380 В / 50 Гц | |
Погрешность толщины | ≤±6% | |
Используемое сырье | LDPE/LLDPE | |
Максимальная производительность | 80 кг/ч | |
Максимальная ширина пленки | 800 мм | |
Размер оборудования | 6000*2800*6200 мм | |
Вес оборудования | 5 тонн | |
Мощность оборудования | 48 кВт | |

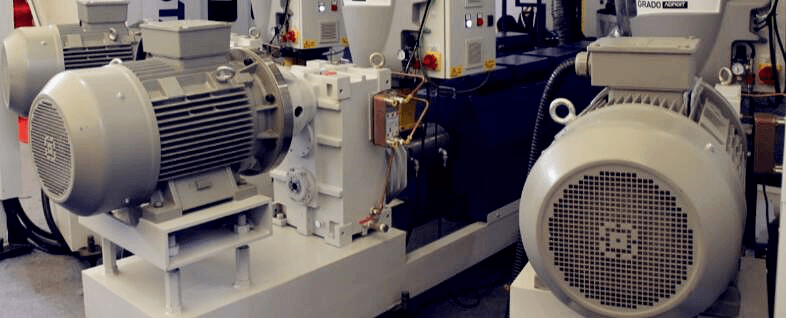

1. Экструдер: ◎ 55mm (30：1)
Параметр | Характеристика |
|---|---|
Модель экструдера | 55 мм (30:1) |
Мощность главного двигателя | 22 кВт (Китай) |
Преобразователь частоты | 22 кВт, 380 В, 50 Гц (Китай) |
Макс. скорость вращения шнека | 110 об/мин |
Материал шнека и цилиндра | 38CrMoAIA + PTA покрытие с азотированием |
Технология обработки | Горячая обработка, азотирование, гальваническое покрытие, вакуумная закалка |
Преимущества обработки | Высокая износостойкость, длительный срок службы |
Качество пластикации | Высокоэффективная пластикация, равномерное выходное сечение |
Конструкция цилиндра | Раздельные секции, водяное охлаждение, легкая выгрузка сырья |
Контроль температуры | 3 зоны, равномерный нагрев, автоматическое охлаждение при перегреве |
Редуктор | Модель SG-35 |
Материал шестерен редуктора | 20CrMnTi, высокая твердость |
Устройство смены фильтровальной сетки | Высокоскоростное, 2 рабочие позиции, никелированная поверхность, удобная замена |

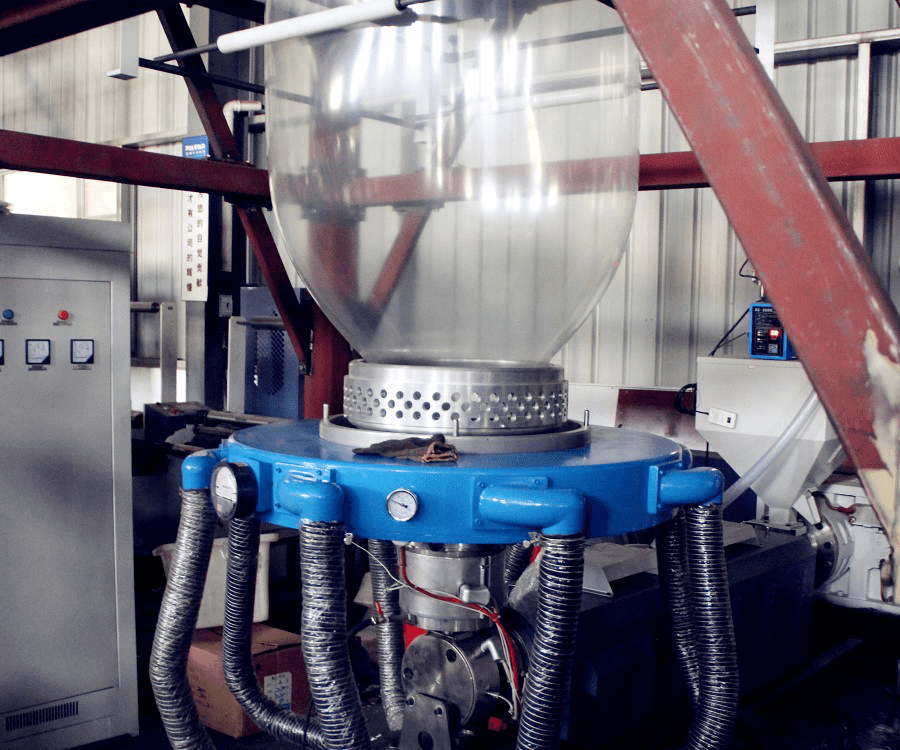

2. Головка оборудования и циркуляция ветра (1 комплект) : вращающаяся головка 180 mm ABA
Параметр | Характеристика |
|---|---|
Тип головки | Вращающаяся, 180 мм, ABA тип |
Диаметр головки | 180 мм |
Конструкция головки | Однослойная вращающаяся, высокая точность работы |
Материал головки | Легированная сталь |
Обработка головки | Стабилизация от напряжений (6 месяцев естественной выдержки), термообработка для повышения твердости |
Преимущества головки | Сохранение геометрии в процессе эксплуатации |
Тип нагревателя | Керамический нагреватель |
Система охлаждения | Два воздуховода по 800 мм |
Конструкция системы охлаждения | Разработка - Германия, производство - Тайвань |
Характеристики воздушного потока | Равномерное распределение, высокая скорость охлаждения |
Мощность вентилятора | 3,7 кВт |
Преимущества вентилятора | Бесшумная работа, высокая износостойкость, длительный срок службы |

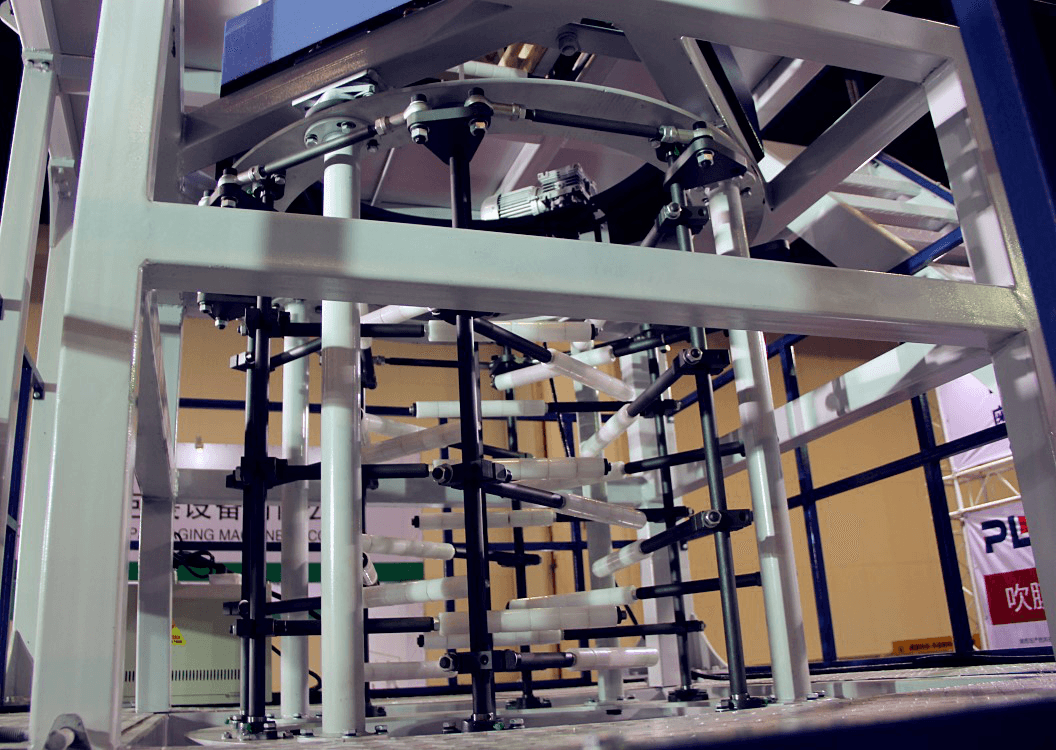

3. Рама стабилизации пленки и клинообразная пластина устройство складывания
Параметр | Характеристика |
|---|---|
Тип рамы стабилизации | Круглой формы для подачи пленки |
Управление рамой | Ручное смыкание и размыкание |
Материал клиновидной пластины | Алюминий |
Конструкция клиновидной пластины | Вращающаяся |

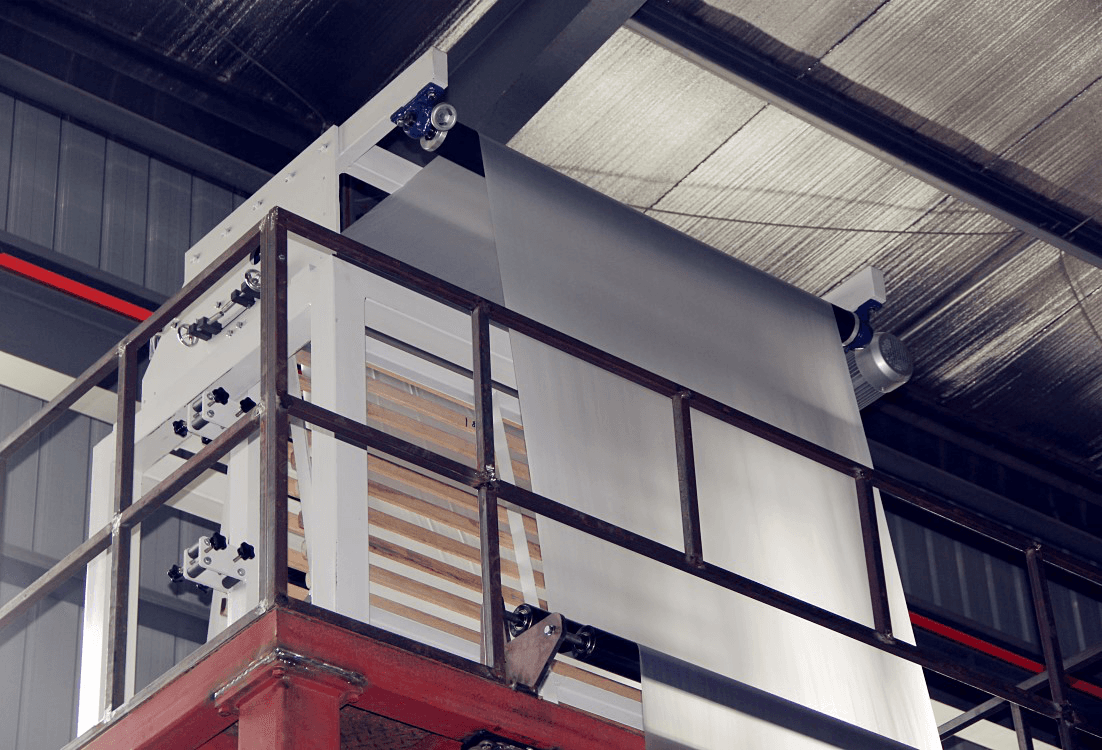

4. Тяговая система (1 комплект):
4.1 Первый двигатель тяги: 1.5 кВт (регулировка скорости преобразованием частот), совмещение стального и прорезиненного ролика.
4.2 Скорость тяги: 80 м/мин
4.2 Клинообразная пластина: вращающаяся алюминиевая пластина.
4.3 Ширина ролика тяги: 1000 мм, с использованием японского прорезиненного валика из этиленпропилендиенового каучука.
4.4 Тип сжимания валиков тяги: пневматика

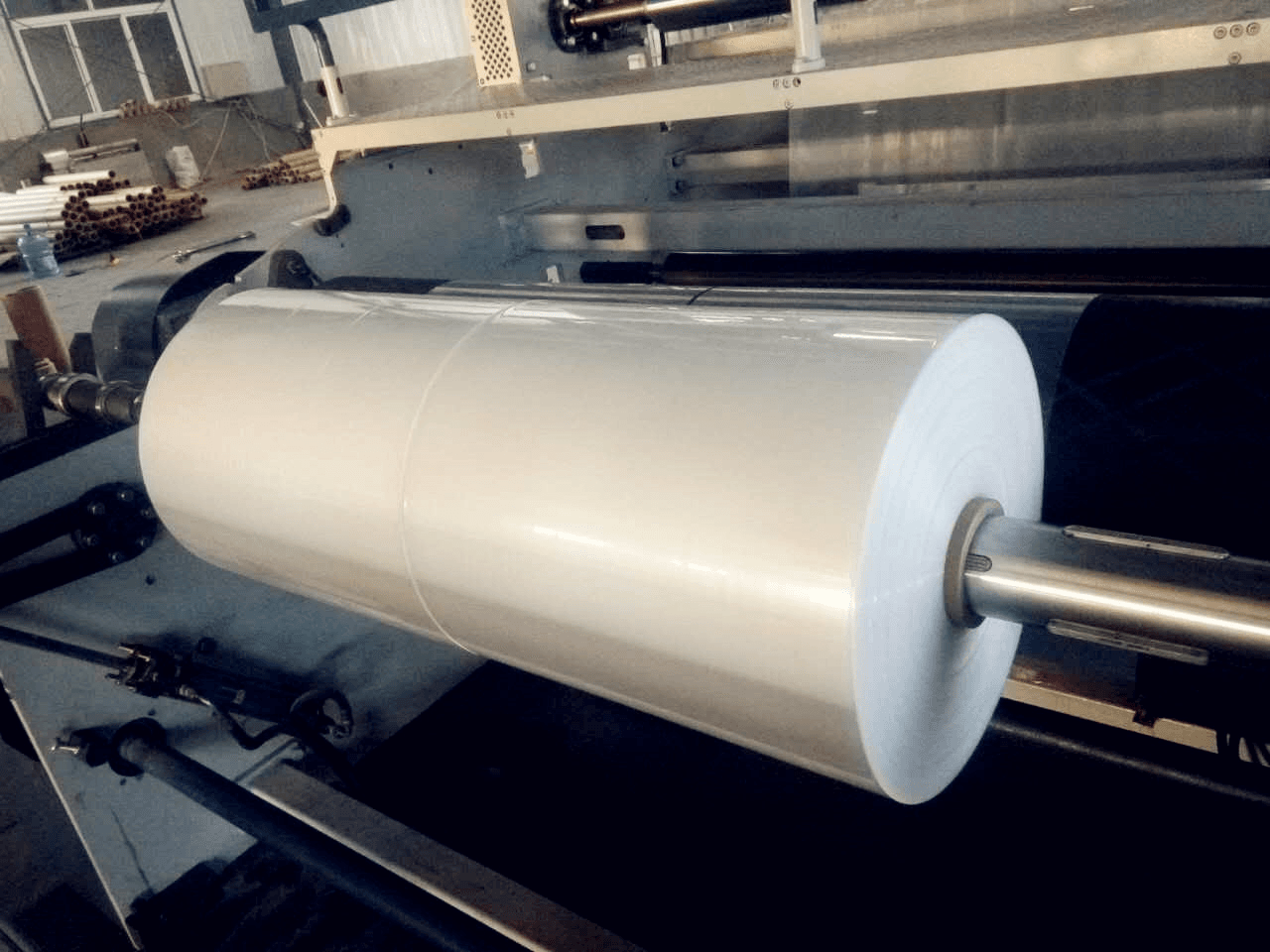

5. Автоматическое сматывание рулона: с отрезанием и обрезанием краев.
Особенности: полностью автоматическое сматывание для увеличения скорости и эффективности работы, маленькая погрешность сматывания (точность до 0.001-0.005 мм).
5.1 Двигатель сматывания сырья: 1.5 кВт, контроль скорости преобразованием частот.
5.2 Ширина валика сматывания сырья: 1000 мм, прорезиненный валик.
5.3 Тип сматывания сырья: по одному двигателю с редукторным приводом, автоматическая смена рулона с использованием пневматики, фотоэлектрического отклика и управления PLC, автоматическое обрезание и выгрузка, пневматический цилиндр от Паркер (США), высокоскоростное обрезание и стабильная работа, регулировка скорости преобразованием частот.
5.4 Отдел сматывания рулона: каждая часть смены рулона с 2 воздушными цилиндрами, после отрезания готовая пленка опускается до расстояния 20 см. от пола, может забираться гидравлической тележкой для дальнейшего перемещения.
5.5 Устройство автоматического подсчета метража, управление PLC с сенсорным экраном.
5.6 Четыре вала с пневматическим расширением.
6. Система электрического управления (1 комплект)
Категория | Компонент | Производитель / Характеристика |
|---|---|---|
Электронные компоненты | Датчик температуры | Китай |
Контактор | Тайвань | |
Кнопки и переключатели | Китай | |
Преобразователь частот | Китай | |
Конструктивные особенности | Тип конструкции | Разборная с перилами |
Дополнительная услуга | Возможность тестирования | Посещение завода в Китае для осмотра оборудования в работе и обсуждения технических вопросов |
