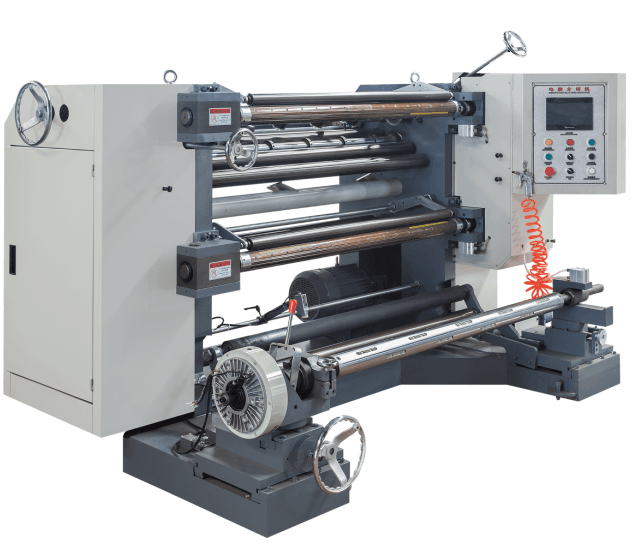

Автоматическая бобинорезательная машина вертикального типа
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Профессиональная вертикальная бобинорезательная машина для высокоточного разрезания и перемотки рулонных материалов: BOPP, PET, CPP, CPE, PVC. Оборудование оснащено системой автоматического выправления искривлений (±0.5 мм), пневматическими валами и электронным счетчиком метража. Скорость обработки — 10-150 м/мин с возможностью одновременного сматывания 2 рулонов диаметром до 400 мм. Прецизионная резка обеспечивается 8 горизонтальными лезвиями, а система пневмоудаления обрезков поддерживает чистоту производства. Управление на базе PLC-контроллера с сенсорным интерфейсом для точной настройки параметров. Идеально для полиграфических, упаковочных и текстильных производств.
Применение
Оборудование используется для разрезания и перемотки рулонов таких материалов, как BOPP, PET, CPP, CPE, PVC
Основные особенности
1) Оборудование с использованием двигателя постоянного тока.
2) Автоматический подсчет метража, наличие функции оповещения.
3) Сматывание рулона с использованием вала с пневматическим расширением.
4) Автоматическое выправление искривлений при разматывании рулона.
5) Наличие устройства автоматического удаления обрезков.
6) Погрузка сырья ручного типа, вал с пневматическим расширением 3 дюйма.
Основные параметры
Параметр | Значение / Характеристика |
|---|---|
Модель | 1300C |
Толщина материала | 20-300 г/м² |
Макс. диаметр разматываемого рулона | ⌀600 мм |
Макс. диаметр сматываемого рулона | ⌀400 мм |
Макс. ширина материала | 1300 мм |
Диаметр смоточного вала | ⌀74 мм (пневматическое расширение) |
Количество смоточных валов | 2 шт. |
Точность выправления | ±0,5 мм |
Точность резки | ±0,5 мм |
Скорость работы | 10-150 м/мин |
Мощность | 5 кВт |
Цвет корпуса | Серый (другие цвета по выбору) |
Дополнительные функции | Автоматическое выправление искривлений |
Основная комплектация
Узел | Компонент | Характеристики |
|---|---|---|
1. Разматывание рулона | Корпус | Литая конструкция |
Контроль натяжения | Магнитнопорошковое устройство 5 кг (регулировка 10-50 Н·м) | |
Вал для материала | Вал с пневматическим расширением (1 шт.) | |
Регулирование положения | Ручное параллельное и боковое регулирование | |
Система выправления | Фотоэлектрическая, точность ±0.5 мм | |
Привод | Синхронный двигатель 90 | |
Контроль | Фотоэлектрическое отслеживание с коррекцией | |
2. Главное устройство | Корпус | Литая конструкция 120# |
Опоры | Сталь 45# | |
Привод | Двигатель с регулировкой скорости 4 кВт | |
Преобразователь частот | 4 кВт (Китай) | |
Передача | Ременный шкив и цепной блок | |
Направляющий ролик | Алюминиевый сплав ⌀70×1330 мм | |
Тяговое устройство | Пневмоцилиндры ⌀50×25 (2 шт.) | |
Валики | Прижимной: ⌀90×1330 мм (прорезиненный) | |
Привод тяги | От главного двигателя через вал | |
Режущий инструмент | 8 лезвий горизонтального отрезания | |
3. Устройство сматывания | Валы | С пневматическим расширением ⌀74×1350 мм (2 шт.) |
Муфты | Электромагнитные порошковые 5 кг (2 шт.) | |
Макс. диаметр сматывания | ⌀600 мм | |
Прижим | Пневмоцилиндр с валом обратного давления | |
4. Удаление обрезков | Тип | Пневматическое (продув воздухом) |
Двигатель | Трехфазный асинхронный 0.55 кВт | |
5. Система управления | Управление | PLC + интерфейс |
Контроль натяжения | Регулирование натяжения при сматывании/разматывании | |
Измерение длины | Электронный счетчик, автоопределение длины, сигнализация | |
Функции | Задание длины отрезания | |
6. Внешние системы | Электропитание | 380 В, 50 Гц (подготавливается заказчиком) |
Компрессор | 1.5 кВт (подготавливается заказчиком) |
