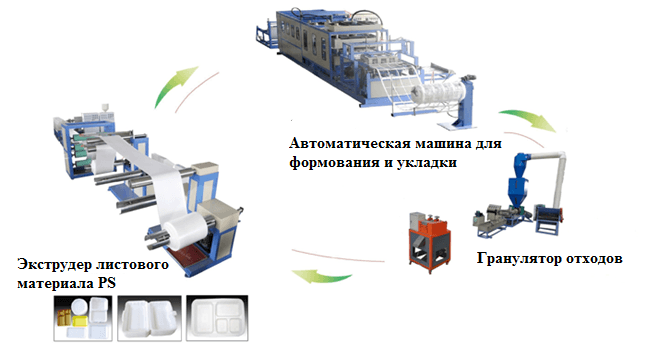

Линия для производства одноразовой посуды из вспененного PS

Модель

FS-FPP75-90

Сырье

Гранулы PS (полистирол)

Требования к сырью

- Полистирол с индексом текучести расплава 3
- Тальк 1250 меш
- Бутан или сжиженные нефтяные газы

Толщина материала

1-3 мм

Ширина материала

580 мм

Кратность вспенивания

12-20

Объемный вес

50-83 кг/м³

Система нагрева

0.021-0.038 Вт/м·К

Производительность

60-90 кг/ч

Электропитание

3 фазы, 380 В, 50 Гц

Мощность

140 кВт

Габариты (Д×Ш×В)

22000 × 7000 × 3000 мм

Вес

Около 10 тонн

Автоматическая система погрузки сырья

Объем бака смешивания: 300 кгМощность двигателя смешивания: 3 кВтКоличество погрузки: 200 кг/чМощность двигателя погрузки: 1.5 кВт

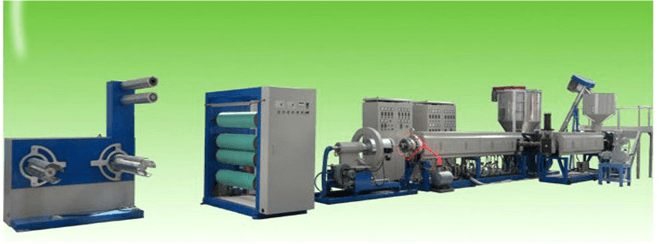

Первая ступень экструзии:

Мощность двигателя: 37 кВтДиаметр шнека: 75 ммСоотношение длины к диаметру шнека: 32:1Максимальная скорость вращения: 50 об. в мин.Количество зон нагрева: 5Мощность нагрева: 28 кВт

Система ввода вспенивающего вещества:

Вспенивающее вещество: бутан и сжиженные нефтяные газыРабочий объем насоса отметривания количества: 25 л/чДавление впрыскивания: 30 мПаМощность двигателя: 2.2 кВт

Гидравлическая система автоматической смены сетки:

Мощность двигателя масляного насоса: 4 кВтМаксимальное давление масляного насоса: 20 мПаКоличество сеток: 2 шт.Мощность нагрева: 8 кВт

Вторая ступень экструзии:

Мощность двигателя: 30 кВтДиаметр шнека: 90 ммСоотношение длины к диаметру шнека: 34:1Максимальная скорость вращения шнека: 50 об. в мин.Количество зон нагрева: 6Мощность нагрева: 40 кВт

Экструзионная головка и матрица

Диаметр отверстия матрицы по потребностям ЗаказчикаОдна зона контроля температурыТочность контроля температуры: ±1℃Мощность нагрева: 5 кВт

Система формования, охлаждения и отрезания

Мощность формования: 0.55 квт

Система тяги

Количество валиков тяги: 3 шт.Размер тягового валика: Φ260×1300 ммМощность двигателя: 1.5 кВт

Система устранения статического электричества

Ионный вентилятор: 2 комплекта

Система сматывания рулона

Вес сматывания: макс. 40 кгДиаметр сматывания: макс. 1100 ммПодсчет метража, длину можно регулироватьМоментный электродвигатель: 10 н.м × 2 комплекта

Система электрического управления

Управление нагревом экструдераШкаф управления сматыванием

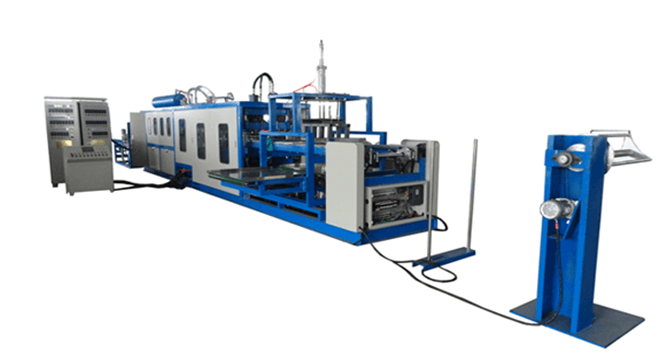

Назначение

Формование одноразовой посуды из материала PS (полистирола)

Технология

Вакуумное формование, отрезка и укладка "3 в 1"

Эффективная площадь формования

600 × 1000 мм

Скорость цикла формования

4-5 секунд/цикл

Производительность

12-15 циклов/мин

Электропитание

3 фазы, 380 В, 50 Гц

Общая мощность (полная нагрузка)

80 кВт

Мощность сервосистемы

2,5 кВт

Система управления

Сенсорный экран, сервоуправление

Габариты (Д×Ш×В)

15000 × 5000 × 2800 мм

Вес оборудования

10 тонн

Разматывание рулона

Тип разматывания: турбинный двигатель с редуктором 0.75kwДлина разматывания регулируется фотоэлектрическим датчикомТип погрузки сырья: пневматическая погрузкаДва вала погрузки

Нагревание

Зона нагрева: 2200×700 (мм)Керамический нагревательМощность нагрева: 60 кВтПодвижная назад и вперед нагревательная камераУтепление стенок камеры со всех сторонНаличие модуля контроля температуры

Формование

Максимальная площадь формования: 1000×600 ммГлубина формования: 0-80 ммДавление формования: 15 тонн, регулируетсяОтдельный гидравлический контроль верхней и нижней формГидравлическая часть с наличием лопастного насоса, гидравлического насоса, мощность двигателя 5.5 кВт×2Скорость производства: 4-5 секунд на одно фомрованиеВодокольцевой вакуумный насосОбъем вакуумной емкости: 118 литровКонтроль хода с использованием фотоэлектрического преключателя

Отрезание

Давление отрезания: макс 35 тоннАвтоматический гидравлический контрольНаличие лопастного насоса, гидравлического насоса, мощность двигателя 5.5 кВтАвтоматическое управление ходом рабочей поверхности с использованием фотоэлектрического переключателяПлощадь отрезания: 1000×600 (мм)

Система сбора и укладки

Управление PLCКоличество штук укладки вместе произвольно задается, автоматическая укладкаПневматический контрольМощность подачи: 0.55 кВт с циклоидальным редуктором

Сматывание обрезков в рулон

Управление фотоэлектрическим переключателемЦиклоидальный редуктор 0.55 кВт

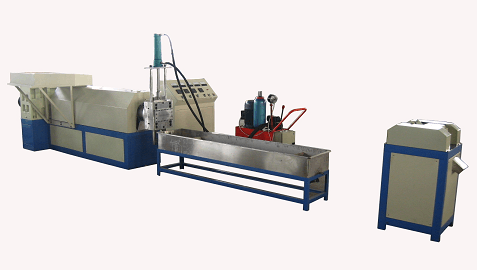

Модель

FS-ZL110/300

Диаметр шнека

Φ300×Φ110 мм (изменяется)

Мощность главного двигателя

15 кВт

Мощность двигателя отрезания гранул

0.75 кВт

Мощность нагрева

15 кВт

Общая мощность

35 кВт

Источник питания

3 фазы 380 В / 50 Гц

Количество зон нагрева

4

Сушильный вентилятор

120 Вт

Производительность

80-120 кг/ч

Используемое сырье

Вспененный PS

Наименование

Количество

Емкость для бутана

Около10

Трубка высокого давления

Около 20 м

Дополнительный насос

1 комплект

Воздушный компрессор и ресивер

1 комплект

Градирня

1 комплект
