Оборудование для производства посуды из фольги
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание

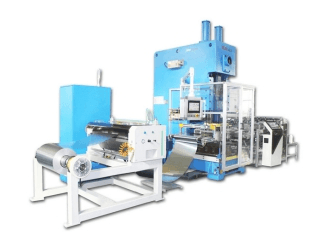

Линия состоит из устройства подачи материала, формовочного устройства, матриц, автоматического упорядочивания (полуавтомат не включает в себя упорядочивание).
Комплектация
Наименование: | Устройство подачи материала | Устройство формования | Блок укладки | ||
Полностью автоматическая линия WN-63T-3 | WN-900 | WN-63T | WN-900-D | ||
Полуавтоматическая линия WNC-63T | WN-900 | WN-63T | —— | ||
Полностьюавтоматическая линия WN-80T-5 | WN-1200 | WN-80T | WN-1000-D | ||
Полуавтоматическая линия WN-80T | WN-1200 | WN-80T | —— | ||
Стоимость матриц | Зависит от необходимых Заказчику размеров и форм получаемой продукции | ||||
Примечания | Эффектвность формования матрицами до 10 000 000 разМатериал матриц: Cr12MoV，Cr12，DC53，SKD11 и т.д.Используемая фольга: 8011,3003,8006,3005 и т.д.Толщина: 0.03〜0.35 ммМожет использоваться обычная фольга, фольга с наненесением специальных слоев, покрытий и т.д.Коэффициент удлинения ≥12％, прочность на разрыв ≥120 мПа | ||||
Технические характеристики
1.Устройство подачи материала:
Модель | WN-900 | WN-1200 | |
Тип нанесения промазки | Погружного типа, высокоточное нанесение без сморщивания | ||
Максимальная ширина фольги | 900 мм | 1180 мм | |
Главный двигатель подачи материала | Сименс 1.5 кВт с преобразователем частот Mitsubishi | Сименс 2.2 кВт с преобразователем частот Mitsubishi | |
Диаметр вала разматывания материала | 1000 мм | ||
Контроль натяжения | Автоматически | ||
Скорость подачи материала | 1-50 метров | ||
Точность подачи материала | 0.5 мм | ||
Сервосистема подачи материала | Серводвигатель Mitsubishi | ||
Внешние габариты | 1700×1500×1350 мм | 1700x1700x1550 мм | |
Чистый вес оборудования | 750 кг | 800 кг | |
Регулировка высоты головной рамы | Регулировка на сенсорном экране | ||
Масляный бак | Автоматическая подача с фильтариция | ||
2.Формовочное устройство
Модель | WN-63T | WN-80T | |
Номинальное усилие | 630 кН | 800 кН | |
Настройка матрицы | Настройка в толчковом режиме | Настройка в толчковом режиме | |
Кол-во формований | 40-75 раз в минуту | 40-75 раз в минуту | |
Размер хода (на выбор) | 180-260 мм | 200-260 мм | |
Максимальная высота установки матрицы | 450 мм | 500 мм | |
Пределы регулировки высоты матрицы | 80 мм | 80 мм | |
Рабочая поверхность | 1000x920 ммПодвижного типа | 1000x1480 ммПодвижного типа | |
Рабочая поверхность главного корпуса(спереди назад, справа налево) | 1100*900 мм | 1500*900 мм | |
Размер подошвы ползуна(спереди назад, справа налево) | 360x480 мм | 750x520 мм | |
Расстояние между опорами | |||
Расстояние рабочей части от пола | |||
Количество емкостей накопления воздуха | 5 | 6 | |
Давление воздуха | 0.55 мПа | ||
Мощность главного двигателя | Сименс 11 кВт с редуктором Mitsubishi | Сименс 15.8 кВт с редуктором Mitsubishi | |
Источник питания | 380 В, 50 Гц, 3 Ф, 5 Вт | ||
Чистый вес оборудования | 8,800 кг | 11,800 | |
3.Укладчик
Модель | WN-900-D | WN-1000-D | |
Ширина подачи | 1000 мм | 1100 мм | |
Регулировка высоты рабочей поверхности | 1050-1300 мм | 1050-1300 мм | |
Минимальный размер посуды | 120x120 мм | ||
Максимальный размер посуды | 1 поток: Ш 900 x Д 400 мм2 потока: Ш 400 x Д 400 мм3 потока：Ш 250 x Д 400 мм | 1 поток: Ш 1000 x Д 400 мм2 потока: Ш 480 x Д 400 мм3 потока： Ш 330 x Д 400 мм4 потока： Ш 250 x Д 400 мм | |
Максимальная высота укладки | 350-400 мм | ||
Система укладки | SMC | ||
Отслеживание | Устройство увеличения Panasonic | ||
Главный двигатель | Сименс 1.2 кВт с преобразователем частот Mitsubishi | Сименс 1.5 кВт с преобразователем частот Mitsubishi | |
Чистый вес оборудования | 800 кг | 900 кг | |
Габариты | 2500*1200*1500 мм | 2500*1500*1500 мм | |
