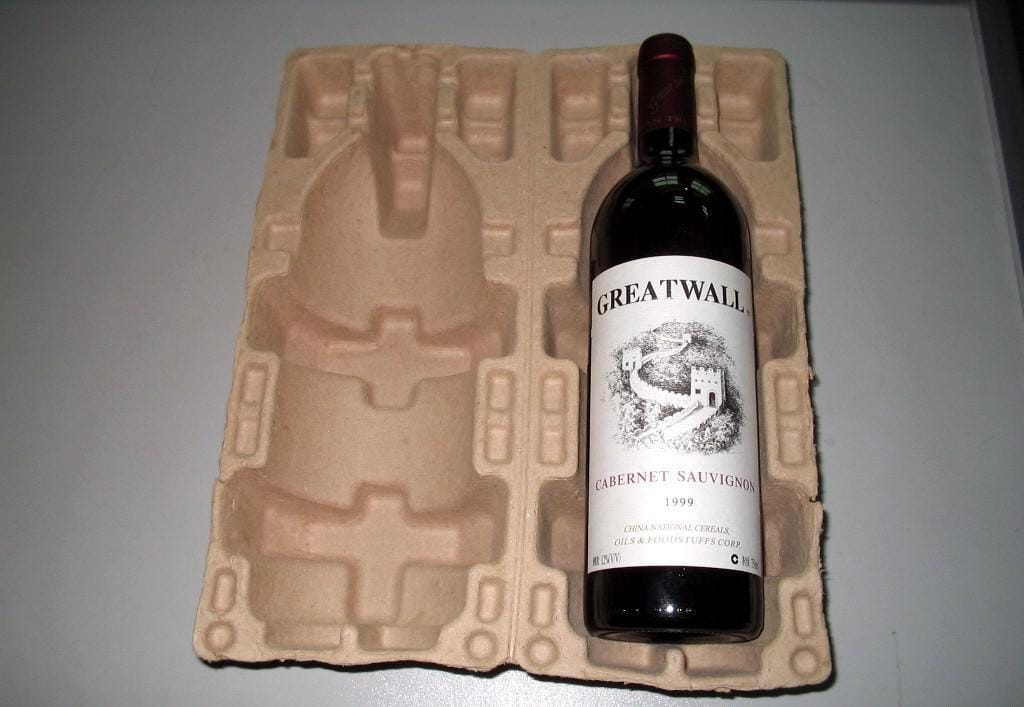

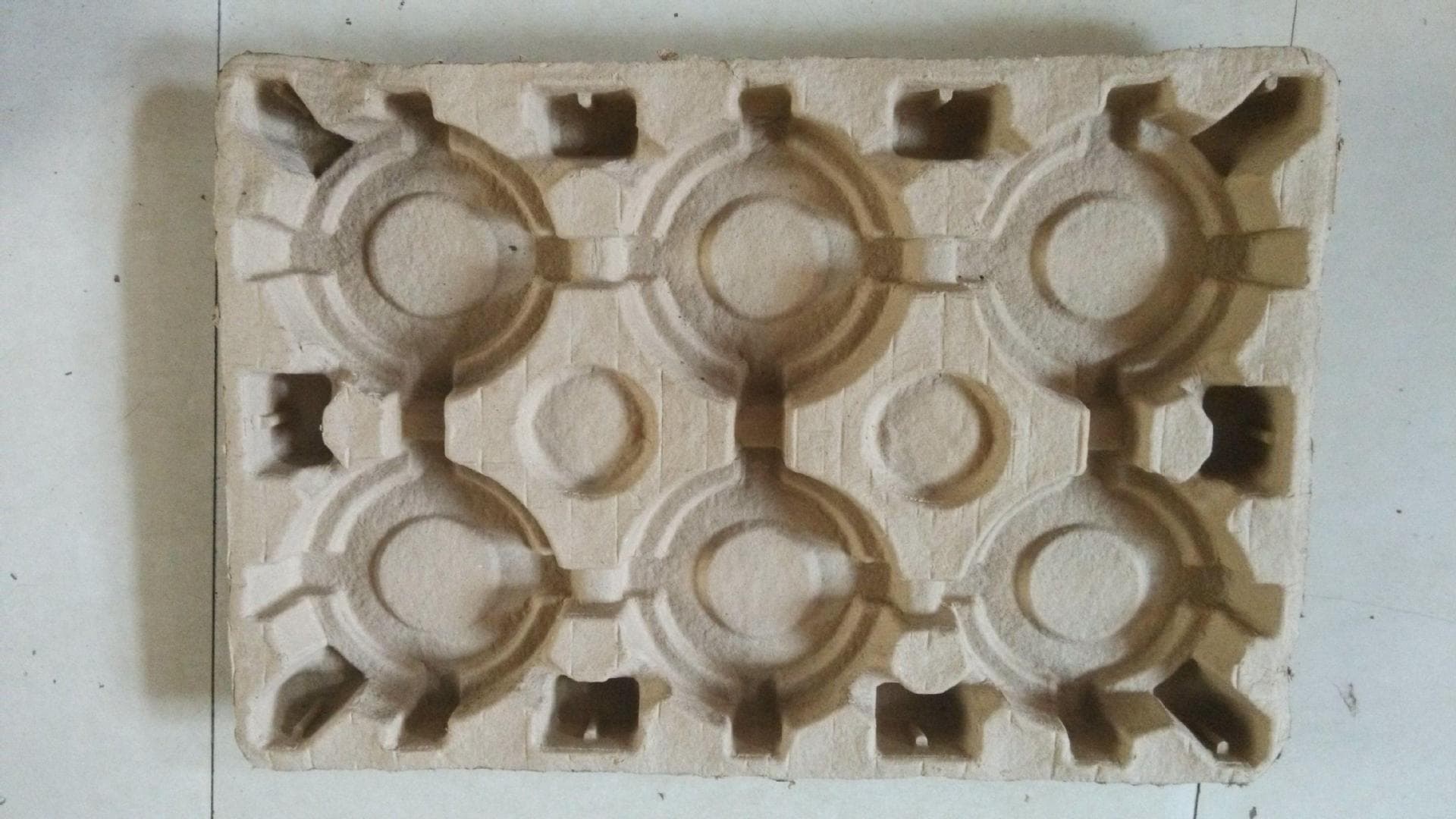

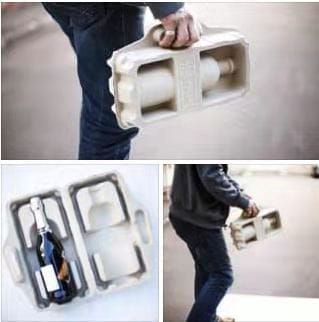

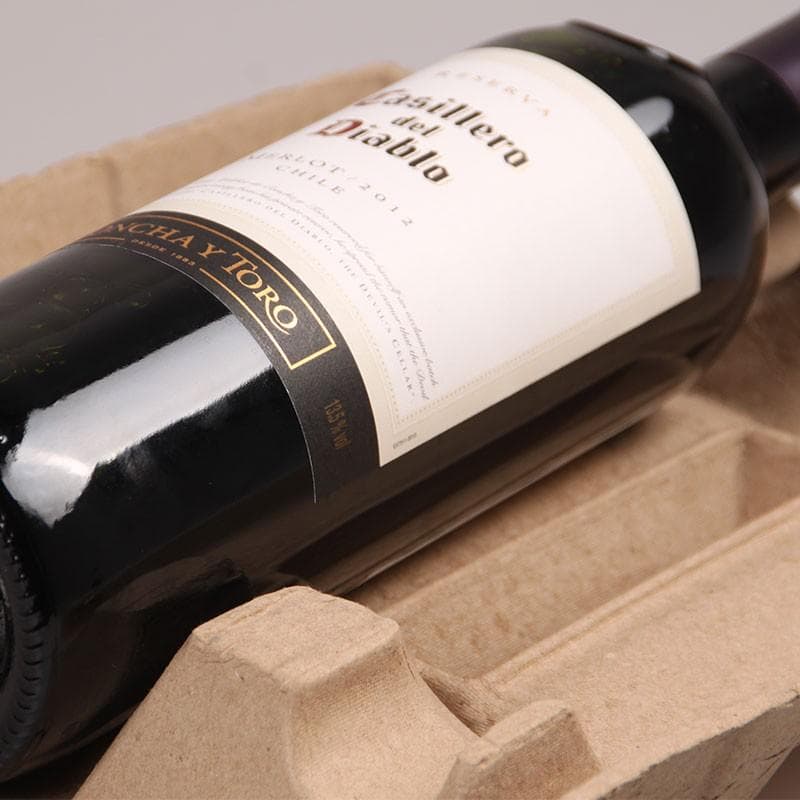

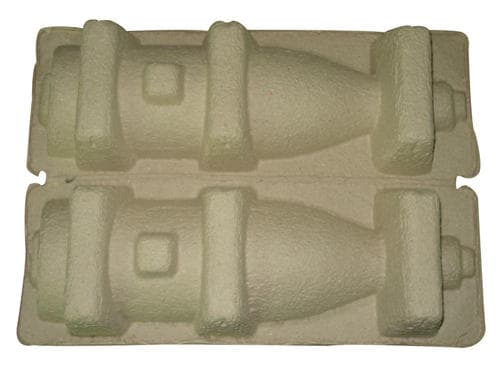

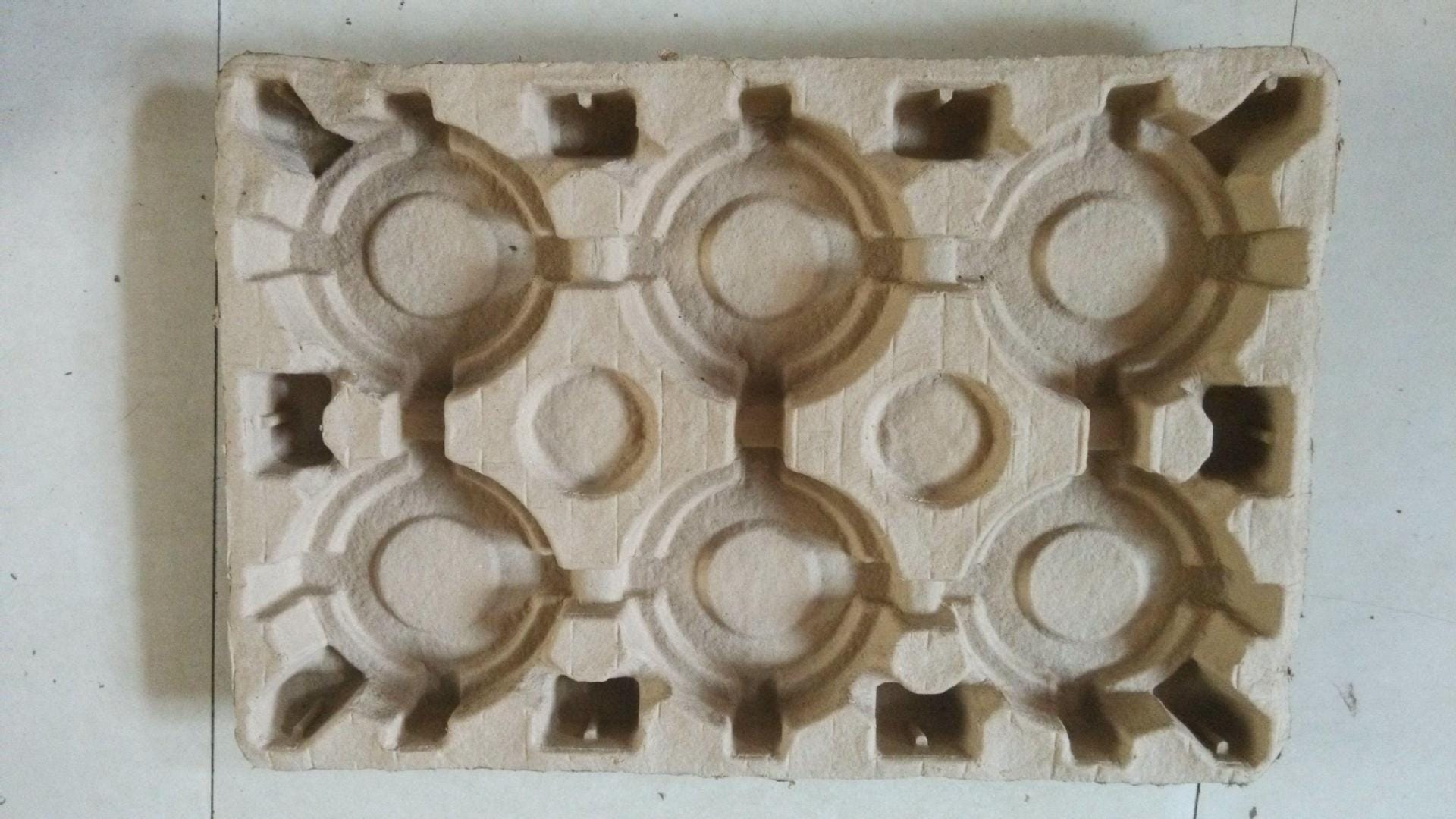

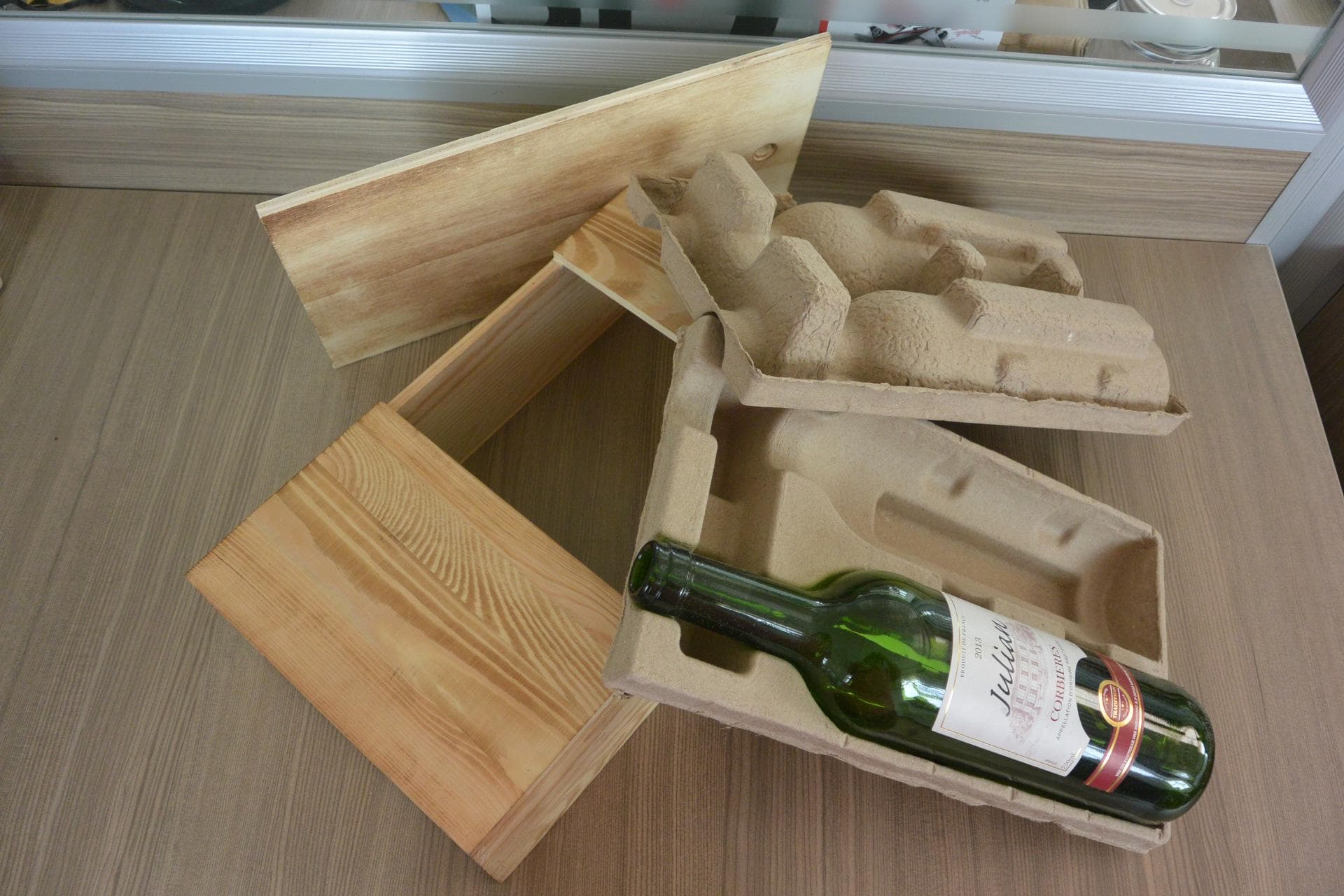

Линия для производства бумажной упаковки для вина в бутылках

Оборудование

Количество

Мощность (кВт)

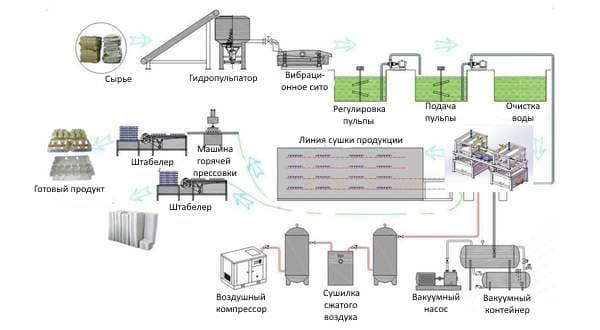

Система создания массы

Гидроразбиватель

1

40

Смеситель

3

4.5

Вибросито

1

5.5

Устройство перетирания массы

1

22

Массный насос

8

24.5

Емкость охлаждения воды

1

0.4

Система формования и вакуумная система

Главное формовочное оборудование

1

15

Вакуумный насос

1

55

Воздушный компрессор

1

22.8

Система сушки и допрессовки

Трехуровневая сушильная линия

1

37

Допрессовочное оборудование

4

48

Общая мощность

274.7

No.

Наименование

Параметры

Кол-во

1

Автоматическая двойная формовочная машина возвратно-поступательного типа

Размер матрицы: 1900*1000 ммКонструкция возвратно-поступательного типа, нижняя матрица всасывает массу, верхняя матрица выдает продукциюАвтоматическое производство и подача продукции в сушкуВремя производства: 15-20 секунд/матрицаМаксимальная высота получаемой продукции: 160 ммВерхняя матрица с функцией подъема и опусканияНаличие функции автоматической промывки матриц и неровных краевМассная емкость из нержавеющей стали 304Управление с использованием PLC + интерфейса с сенсорным экраномОсновная электроника управления от SiemensОсновная пневматика от FESTO или SMCМощность 15 кВт

1 шт.

2

Шкаф управления системой формования

Основные электронные детали от SiemensУправление PLC + сенсорный экранУправление системой формования

1 шт.

No.

Наименование

Параметры

Кол-во

1

Гидроразбиватель водно-бумажной массы

Эффективный объем: 3.0 м³Мощность двигателя: 40 кВтРама из литого чугуна, корпус из утолщенной нержавеющей стали 6 ммВключая конвейер входа сырья 1.1 кВт и рабочую платформу

1 комплект

2

Смеситель

Мощность двигателя: 1.5 кВтРедуктор с червячной передачейВинт из нержавеющей стали, диаметр 1000 мм

3 шт.

3

Вибросито

Производительность (T/D): 20-40Рабочая поверхность: 2.0 м2Мощность двигателя: 5.5 кВт

1 шт.

4

Устройство перетирания массы

Густота (%): 3-5Производительность: (T/D): 6-20Мощность двигателя: 22 кВт

1 шт.

5

Насос подачи массы

Корпус насоса из нержавеющей сталиМощность двигателя: 4.0 кВтРабочий объем: 60 м³/чВысота нагнетания: 12 мГустота массы: 0~6%

5 шт.

Водный насос

Корпус насоса из нержавеющей сталиМощность двигателя: 1.5 кВтРабочий объем: 30 м³/чВысота нагнетания: 12 м

2 шт.

Водный насос

Корпус насоса из нержавеющей сталиМощность двигателя: 1.5 кВтРабочий объем: 18 м³/чВысота нагнетания: 10 м

1 шт.

6

Охладительная емкость

1. Охлаждение воды для вакуумного насоса2. Количество переработки воды: 20 м³/ч3. Мощность: 0.4 кВт

1 шт.

7

Датчик густоты

Пределы измерения: 0.3 - 6%Точность измерения: ± 0.1%

1 комплект

8

Шкаф управления системой создания массы

Основные электронные детали от SiemensУправление системой создания массы

1 шт.

No.

Наименование

Параметры

Кол-во

1

Водокольцевой вакуумный насос

Степень вакуума: -0.08~0.06 мПаМощность двигателя: 55 кВтОбъем откачивания воздуха: 36 м3/мин

1 шт.

2

Емкость вакуумного удаления воды

Автоматическая емкость удаления воды, комплектуется к формовочному оборудованию, включая корпус емкости (4 м³), раму, пневматический клапан, индикатор давления

1 комплект

Автоматическая емкость удаления воды

Емкость удаления воды, комплектуется к формовочному оборудованию, включая корпус емкости (1.5 м³), раму, электромагнитный клапан, вакуумную систему автоматического удаления воды

3

Высоконапорная водная система

Для автоматической промывки матрицМощность: 3.0 кВт

1 шт.

4

Воздушный компрессор

Давление на выходе: 0.8 мПаМощность двигателя: 45 кВтКоличество выхода воздуха: 8 м³/мин

1 шт.

Фильтр

Фильтрация сжатого воздуха.

1 шт.

Рефрижераторный осушитель

Для охлаждения сжатого воздуха и отделения влагиКоличество переработки воздуха: 8.5 м3/минМощность: 2.0 кВт

1 шт.

Емкость накопления воздуха

Объем: 2.0 м3Рабочее давление: 1.0 мПа.

1 шт.

5

Шкаф управления вакуумной системой

Основные электронные детали от SiemensУправление системой создания массы и вакуумной системой

1 шт.

No.

Наименование

Параметры

Кол-во

1

Металлическая трехуровневая сушильная линия

Габриты сушильной линии: 15*1.95*3 мОбщая установленная мощность: 37 кВтНаличие устройств защиты от перегрузки для защиты от обрыва цепиГорелка от RIELLO, ИталияЭффективность сушки: 200-350 кг/часТеплоизоляционный слой: толщина 100 мм, плотность 120 кг/м³Температура внешнего покрытия теплоизоляционного слоя: менее 40 градусовПодшипники от NSK, материал основной конструкции: Q235 Материал поддонов: оцинкованный лист 2 ммВал передачи: 40CrМатериал цепи передачи: марганцевая сталь

1 шт.

2

Шкаф управления системой сушки

Основные электронные детали от Siemens.Управление системой сушки, включая систему передачи, циркуляцию воздуха, температуру внутри камеры и т.д.

1 шт.

№

Наименование

Расход в час

Примечания

1

Бумажная масса

200-250 кг

В качестве топлива выбирается один из указанных видов топливаДанные по весу расхода являются примерными для справки

2

Выпаренная вода

400-500 кг

3

Электричество

140-160 кВт/ч

4

Топливо

LPG

15-20 м³

Природный газ

40-50 м³

Дизельное топливо 0*

35-45 кг
