Оборудование для упаковки маленьких пакетов с солью в большой пакет
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Описание
Данное оборудование предназначено для упаковки килограммовых пакетов с солью в большой пакет для удобства транспортировки. Отличается высокой производительностью и отличным качеством. Сделано из специальной стали, стойкой к агрессивному воздействию среды.
Оборудование представляет собой следующий ряд механизмов: конвейеры разного назначения, конструкция погрузки упаковок, VFFS упаковочная машина, система управления.
Схема расположения оборудования составляется производителем индивидуально на основе
предоставленного заказчиком плана производственного помещения.
Комплектация
№ | Наименование | Типоразмер/модель | Кол-во | Примечания |
1 | Подъемный конвейер 1 | 2800х300х1600 мм(длина х ширина х высота) | 2 шт. | 1. Материал корпуса, опор и пр.: сталь 304 2. Редуктор и двигатель от передового китайского производителя3.Источник питания: 3 фазы, 380 В/50 Гц P = 0,55КВт4.Преобразователь частот: DELTA5. Лента PU (цвет на выбор заказчика) |
2 | Подъемный конвейер 2 | 3200х 300 х 1600 мм(длина х ширина х высота) | 2 шт. | |

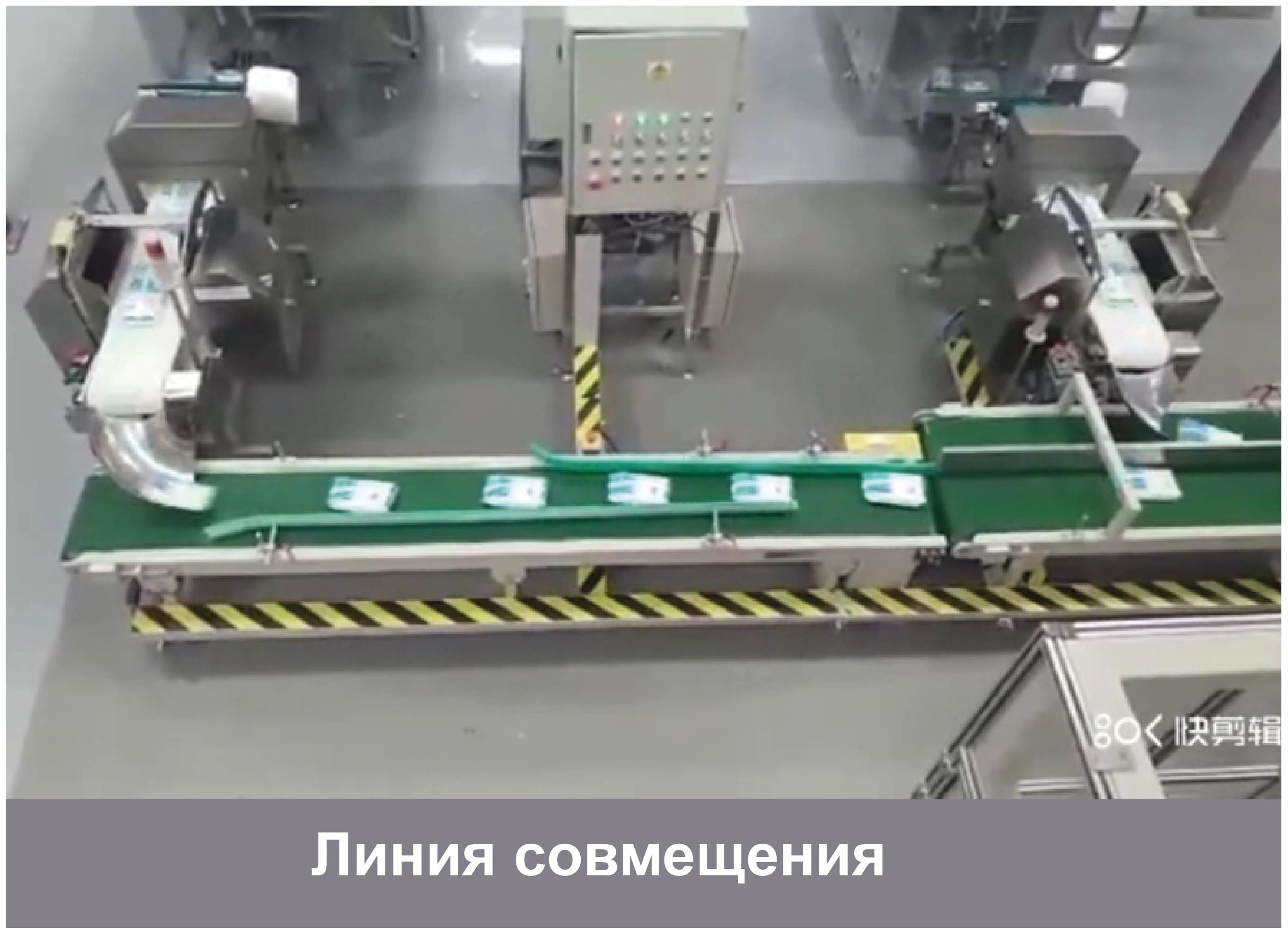

3 | Конвейер совмещения двух потоков | 1900х 600 х 1200 мм(длина х ширина х высота) | 2 шт. | 1. Материал корпуса, опор и пр.: сталь 304 2.Редуктор и двигатель от передового китайского производителя3.Источник питания: 3 фазы, 380В/50Гц P=0,55КВт4.Преобразователь частот: DELTA5.Лента PU (цвет на выбор заказчика) 6.Пневмоцилиндр: AirTAC7.Электромагнитный клапан: AirTAC |
4 | Горизонтальный конвейер | 1200х 400 х 1400 мм(длина х ширина х высота) | 2 шт. | 1. Материал корпуса, опор и пр.: сталь 304 2. Редуктор и двигатель от передового китайского производителя3.Источник питания: 3 фазы, 380В/50Гц P=0,55КВт4.Преобразователь частот: DELTA 5.Лента PU (цвет на выбор заказчика) |
5 | Устройство сортировкипо весу | 1500х350х1200 мм(длина х ширина х высота) | 2 шт. | 1.Материал: нержавеющая сталь 3042. Пределы сортировки: 20-1000g 3.Источник питания: 3 фазы, 220В/50Гц, P=200 Вт4. Точность: +/-3~5г 5. Конвейерная лента PU6. Высота конвейера от пола 1200+/-50 мм (регулируется) |
6 | Поворотный конвейер | Возможность пропуска упаковок 1000 г | 2 шт. | 1. Материал корпуса, опор и пр.: сталь 304 2. Редуктор и двигатель от передового китайского производителя3.Источник питания: 3 фазы, 380В/50Гц P=0,55КВт4.Лента PU (цвет на выбор заказчика) |
7 | Промежуточный конвейер | 800 х 300 х1200 мм(длина х ширина х высота) | 2 шт. | 1. Материал корпуса, опор и пр.: сталь 304 2. Редуктор и двигатель от передового китайского производителя3.Источник питания: 3 фазы, 380V/50HZ P=0,55Kw4.Преобразователь частот: DELTA5. Лента PU (цвет на выбор заказчика) |
8 | Двухуровневый подъемный конвейер | 2 шт. | 1. Материал корпуса, опор и пр.: сталь 304 2. Редуктор и двигатель от передового китайского производителя3.Источник питания: 3 фазы, 380В/50Гц P=0,75КВт х 2=1,5кВт4.Преобразователь частот: DELTA5.Лента PU (цвет на выбор заказчика) 6.Расстояние между верхней и нижней лентой регулируется подъемником с маховиком и резьбовой шпилькой | |
9 | Высокоскоростной конвейер | 1000х300х300 мм(длина х ширина х высота) | 2 шт. | 1. Материал корпуса, опор и пр.: сталь 304 2. Редуктор и двигатель от передового китайского производителя3.Источник питания: 3 фазы, 380V/50HZ P=0,37Kw4.Преобразователь частот: DELTA5.Зубчатая лента PU с поперечными полосами (цвет на выбор заказчика) |
10 | Конструкция погрузки упаковок | Делается на заказ под размеры упаковки | 2 шт. | 1.Корпус из нержавеющей стали 3042.Серводвигатель для управления механизмом переворачивания, максимальная скорость может достигать 120 упаковок в минуту3. Серводвигатель и привод: Panasonic4.Источник питания: 3 фазы, 380V/50HZ P=0,75Kw |
11 | VFFS упаковочная машина | Машина для упаковки в пакеты 1100 | 2 шт. | 1.Корпус из нержавеющей стали 3042. Источник питания: 4,5 КВт, 380В±10%, 50 Гц3.Сжатый воздух: 0,4-0,6 Mпa4.Пределы размеров упаковки: упаковка в пакеты 150g-1000g5. Скорость упаковки: 4-6 больших пакетов в минуту, 100-120 маленьких пакетов в минуту (скорость зависит от параметров упаковки)6. Тип выстраивания: горизонтальное выстраивание в 1, 2 или 3 ряда (разрабатывается под потребности заказчика)7. PLC, сенсорный экран, низковольтная температура: Siemens8. Серводвигатель и привод: Panasonic9.Датчик цветовой метки: КНР10.Пневмоцилиндр, электромагнитный клапан: AirTAC11.Контролер: Германия |
12 | Система управления | 2 комп. | 1.Шкаф управления из нержавеющей стали 3042.PLC, сенсорный экран: Siemens3. Импульсный источник питания: Schneider4. Твердотельное реле: Delixi5.Промежуточное реле: Schneider6. Контактор переменного тока: Schneider7.Воздушный выключатель: Schneider8.Кнопочные переключатели, лампочки: Schneider9.Пневматика: AirTAC |
Набор запасных частей
№ | Наименование | Модель | Кол-во |
1 | Синхронный ремень 1200 | 345-L*35 | 2 шт. |
2 | Нить накала | 2 м | |
3 | Термостойкое полотно | 1 | |
4 | Износоустойчивое полотно | 1 | |
5 | Электромагнитный клапан | 4В 310 | 1 |
6 | Электромагнитный клапан | 4В 210 | 1 |
7 | Бесконтактный переключатель M8 | 1 | |
9 | Пружина ножа | 1 | |
12 | Нож 1200 | 560 мм | 1 |
13 | Энкодер SICK | 1 | |
14 | Сенсорный экран Сименс 1200 | 1 | |
15 | Силовая плата | 1 | |
16 | Металлическая печатная форма для нанесения даты производства и английских букв | 1 | |
17 | Цветная лента | 1 | |
19 | Твердотельное реле | 1 | |
20 | Трансформатор | 1 |
