Линия для производства перцовых пластырей
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Процесс работы
Описание
Линия для производства перцовых пластырей нужна для автоматизации и оптимизации производственного процесса, увеличения производительности и качества продукции, а также для сокращения времени на настройку производства при выпуске большого количества пластырей. Это позволяет снизить затраты на производство, увеличить прибыльность и обеспечить быструю поставку готовой продукции на рынок. Кроме того, линия для производства пластырей может быть настроена на выпуск различных видов пластырей для разных целей, что позволяет расширить ассортимент продукции и удовлетворить потребности различных категорий потребителей.
Нанесение перцового состава
Сушка
Резка
Сматывание рулона
Перфорация
Сматывание рулона
Упаковка

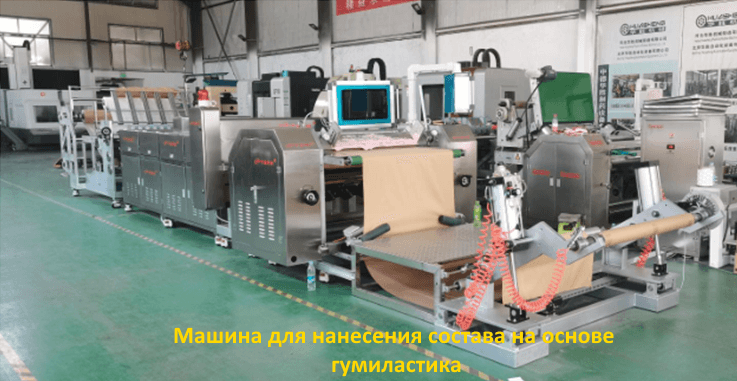

Машина для нанесения состава на основе гумиластика

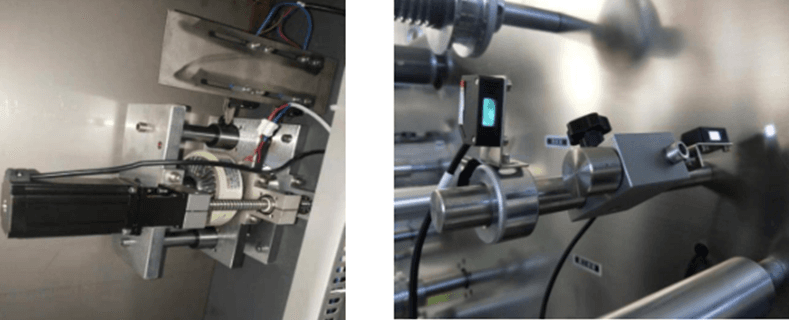

Основные блоки

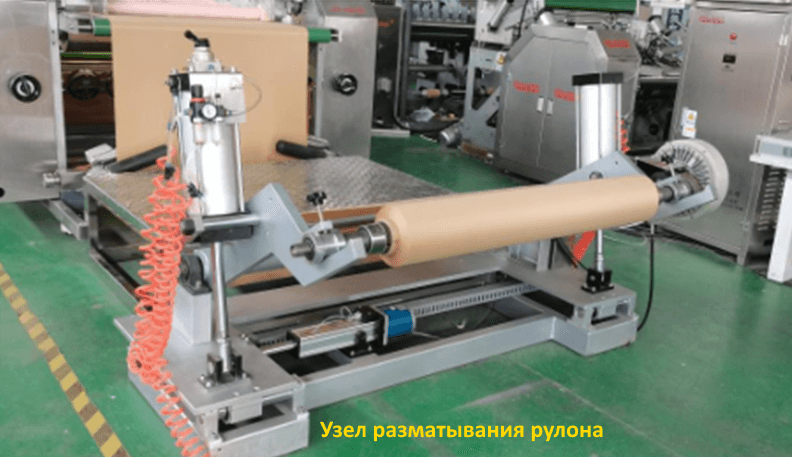

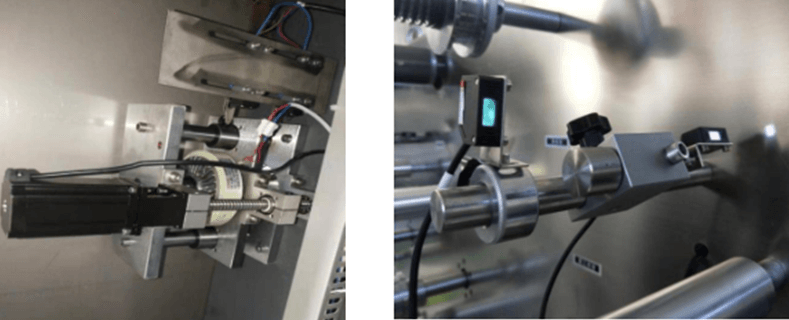

1. Разматывание рулона: погрузка рулона с подъемом цилиндром, что облегчает работу оператора. Автоматическое фотоэлектрическое выправление хода материала. Контроль натяжения осуществляется магнитопорошковым тормозным устройством.
2. Нанесение клея: ракельный нож из импортной стали. Головка нанесения клея со специальной обработкой. Хорошая устойчивость к температуре и высокая точность.

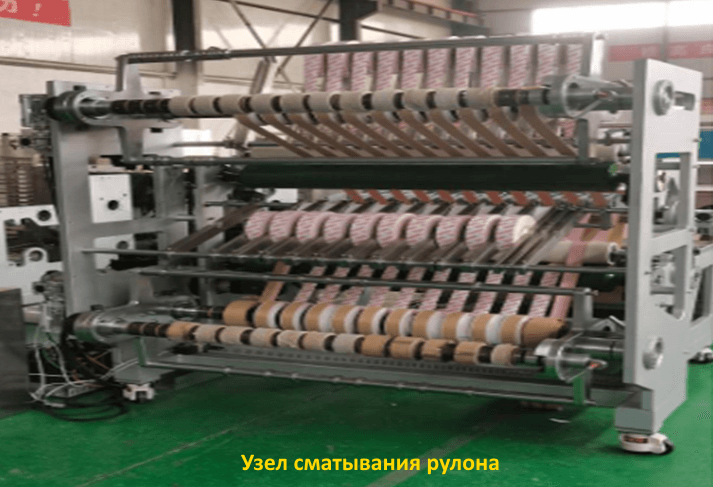

3. Сматывание рулона: четырехпозиционное сматывание с переворачиванием, удобная работа на оборудовании, смена рулоном выполняется одним оператором. Равномерное натяжение при сматывании и равномерная намотка.
Комплектация и параметры
Блок | Комплектация | Кол-во | ||
Разматывание рулона | Двигатель выправления хода материала | 110 Вт | 1 | |
Тип погрузки рулона | Вал с пневматическим расширением | 1 | ||
Внутренняя бумажная втулка | 76 мм | |||
Тип выправления хода материала | Фотоэлектрическое отслеживание | 1 | ||
Управление натяжением | Магнитопорошковое устройство | 1 | ||
Магнитный порошок | 100 нМ | 1 | ||
Нанесение состава | Используемое сырье | Стрейч ткань, нетканый материал, хлопчатобумажная ткань, защитная бумага, защитная пленка | ||
Ширина нанесения | 900-1120 мм | |||
Толщина нанесения состава | 0,05 – 2 мм | |||
Проектная скорость | 2-10 м/мин. | |||
Двигатель | FATEK 1.5 кВт | 1 | ||
Мощность нагрева | 6.2 кВт | |||
Мощность передачи | 1.5 кВт | |||
Сматывание рулона | Диаметр втулки | 76 мм | ||
Серводвигатель | FATEK, Тайвань | 2 | ||
Привод | Siemens | 1 | ||
Двигатель сматывания | MINCHUEN, Тайвань, 1.5 кВт | 2 | ||
Двигатель переворачивания | 1 кВт | 2 | ||
Двигатель тяги | 1 кВт | 2 | ||
Охлаждение | Мощность | 3 кВт | ||
Сушка | Двигатель | 450 Вт | 1 | |
Мощность нагрева | 11 кВт | |||
Общие параметры | Средняя мощность при использовании | 8 кВт | ||
Габариты оборудования | 11000*2200*2000 мм | |||
Источник питания | 380 В / 50 Гц | |||
Вес оборудования | Около 6000 кг | |||

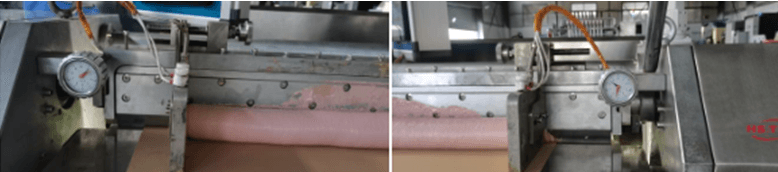

Регулировка толщины выполняется маховиком и винтами на матрице

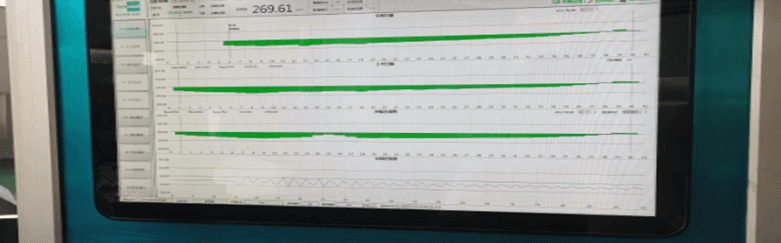

Возможность доукомплектовки оборудования датчиком отслеживания нанесения клея

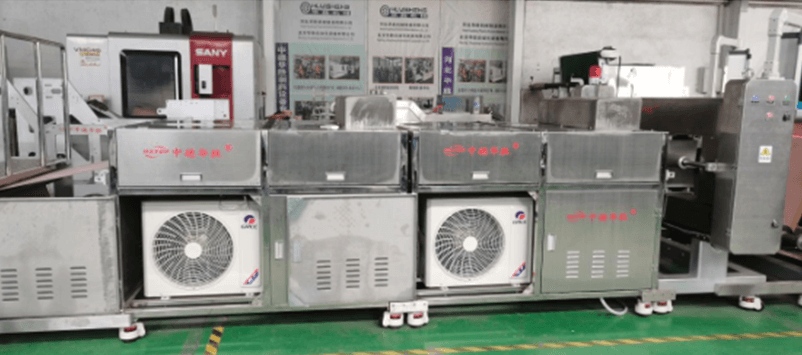

Обеспечение охлаждения кондиционированием для повышения скорости работы оборудования
Устройство резки после нанесения клея для получения продукта в форме ленты (ширина регулируется)

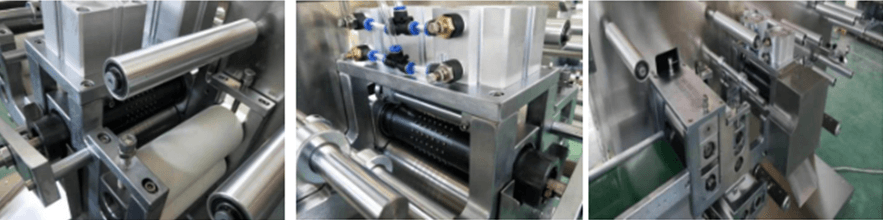

Оборудование для перфорации, сматывания и резки на пластыри
Параметр | Значение / Характеристика |
|---|---|
Назначение | Перфорация и резка пластырей после нанесения клея для последующей упаковки |
Технологические возможности | Отслеживание цветовой метки, полуотрезание, перфорация |
Используемые материалы | Нетканое полотно, материал с медицинскими препаратами, защитная бумага, пленка |
Макс. ширина продукции | 150 мм |
Толщина лекарственного слоя | 0.07-0.9 мм |
Производительность | 500 шт./мин (зависит от материалов) |
Способ загрузки сырья | Вал с пневматическим расширением |
Диаметр внутренней втулки | 76 мм |
Система выравнивания | Фотоэлектрическое отслеживание |
Контроль натяжения | Магнитопорошковое устройство |
Установленная мощность | 6 кВт |
Рабочая мощность | 4-5 кВт |
Габариты основного оборудования | 3200×1300×2000 мм |
Габариты конвейера | 1300×450×850 мм |
Вес оборудования | 1200 кг |
Электропитание | 380 В / 50 Гц |
Комплектующие и компоненты
Категория | Компонент | Производитель | Количество |
|---|---|---|---|
Механическая часть | Двигатель | MINCHUEN (Тайвань) | 3 шт. |
Серводвигатель | VMMORE | 5 шт. | |
Сервопривод | VMMORE | 5 шт. | |
Двигатель выправления | КНР | 4 шт. | |
Мелкие детали | DMG (Германия) | - | |
Система управления | PLC | VMMORE | 1 шт. |
Сенсорный экран | КНР | 1 шт. |

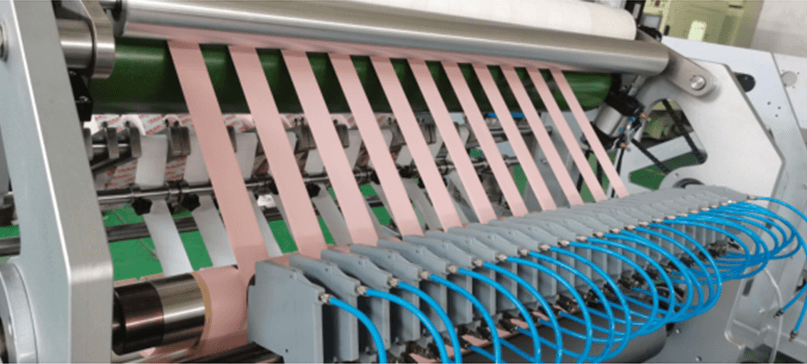

Утолщенное роликовое лезвие, производство от 3 до 5 шт. продукции за оборот, высокая износостойкость и эффективность

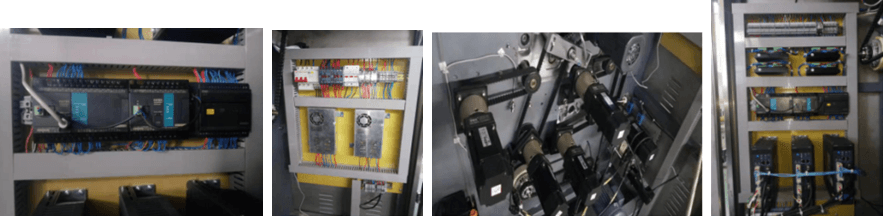

Тип управления: PLC, использование серводвигателей
Выправление хода материала: фотоэлектрическое отслеживание, микрорегулировка

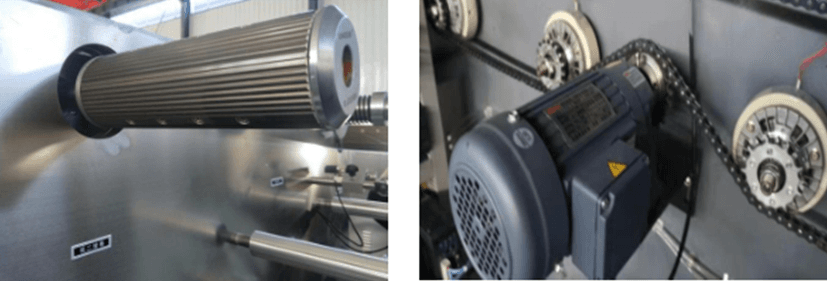

Погрузка материала с использованием вала с пневматическим расширением, удобное использование, быстрая смена рулонов
Общее количество рабочих позиций регулировки натяжения сматывания: 10

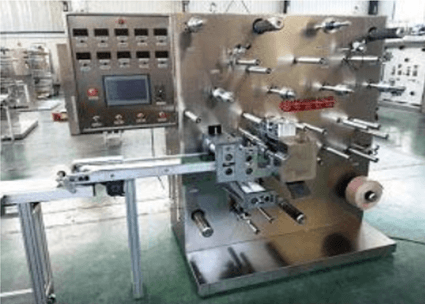

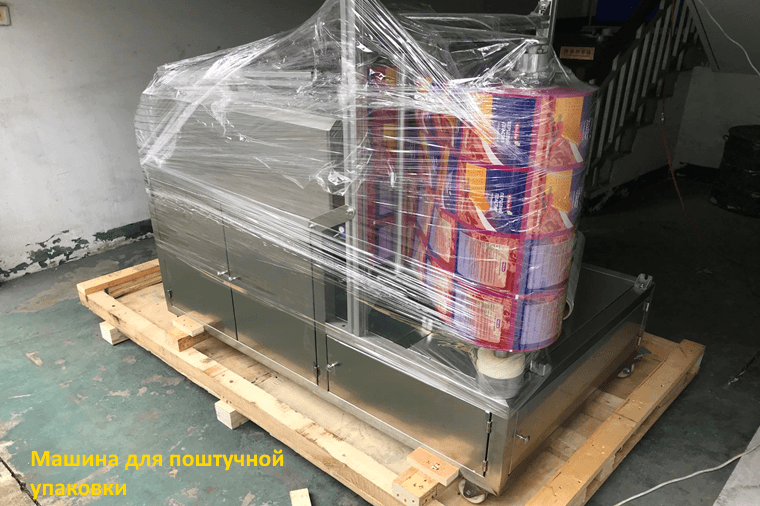

Упаковочное оборудование - Машина для поштучной упаковки
Оборудование используется специально для производства перцовых пластырей.
Специальная конструкция позволяет выполнять вход продукции в упаковку после нарезания.
Возможность регулировки входа в упаковочный пакет и его длины.
Упаковочный пакет по типу 4-хстороннего запечатывания, равномерная упаковка с получением качественной продукции.
Комплектация и параметры
Категория | Параметр | Значение / Характеристика |
|---|---|---|
Основные параметры | Размер пластыря (Д×Ш) | 100-200 × 70-140 мм |
Размер упаковки (Д×Ш) | 100-250 × 95-170 мм | |
Производительность | 40-80 упаковок/мин | |
Упаковочная пленка | 50-110 г/м², комбинированная PE (горячее запечатывание) | |
Типоразмер упаковочной пленки | Рулон: ⌀≤350 мм, ширина под заказ, втулка 76.2 мм | |
Упаковываемый материал | Рулон: ⌀≤600 мм, ширина 100 мм, втулка 76.2 мм (3") | |
Электропитание | 220 В, 50 Гц | |
Мощность (нагрев) | 4.2 кВт | |
Мощность (двигатель и прочее) | 0.8 кВт | |
Вес оборудования | 500 кг | |
Габариты (Д×Ш×В) | 2500 × 1000 × 1500 мм | |
Габариты в упаковке (Д×Ш×В) | 2700 × 1900 × 1800 мм | |
Комплектация | Главный переключатель | 220 В, 2 шт. (Zhengtai) |
PLC | 24 В, 1 шт. (КНР) | |
Переключатель питания | 120 Вт, 1 шт. (Delta) | |
Трансформатор | 220 В, 1 шт. (Zhengtai) | |
Промежуточное реле | 24 В, 7 шт. (Schneider) | |
Твердотельное реле | 220 В, 2 шт. (Zhengtai) | |
Серводвигатель | 220 В, 5 шт. (DORNA) | |
Сенсорный экран | 24 В, 1 шт. | |
Датчик температуры | 220 В, 2 шт. | |
Двигатель с постоянной скоростью | 220 В, 2 шт. (AQL) |

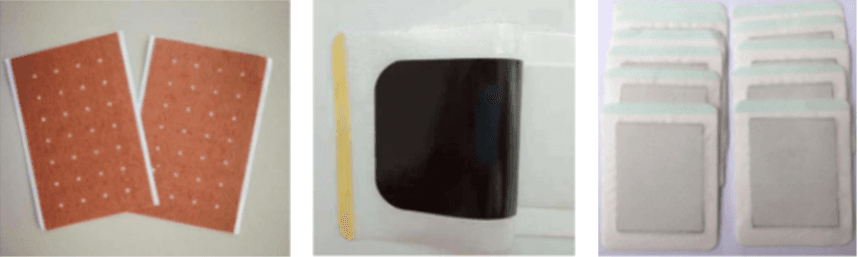

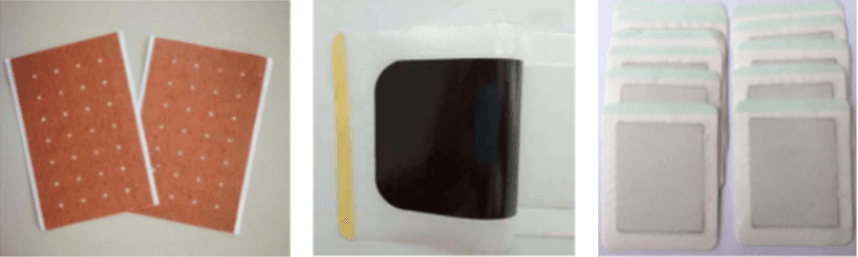

Готовая продукция
