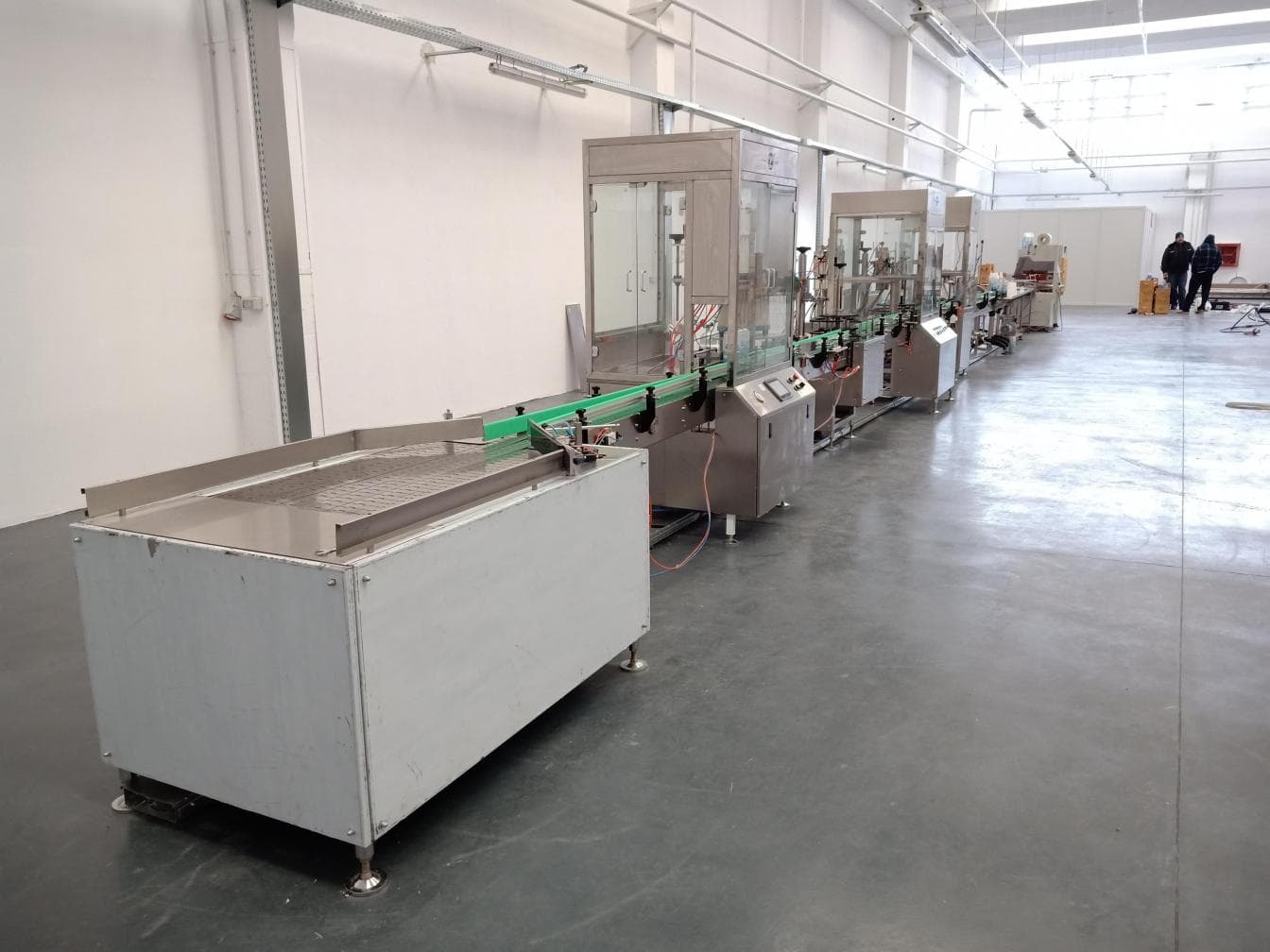

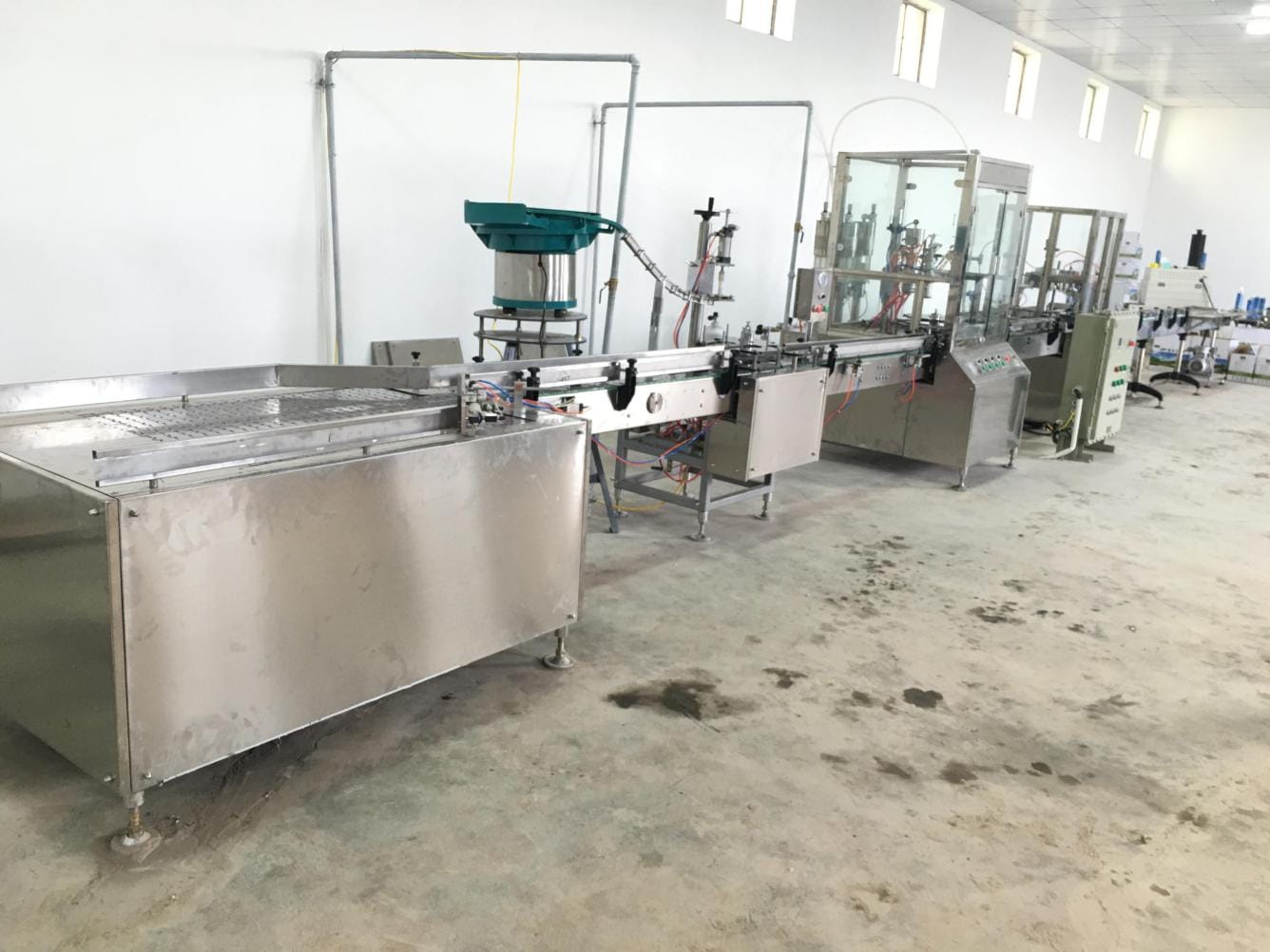

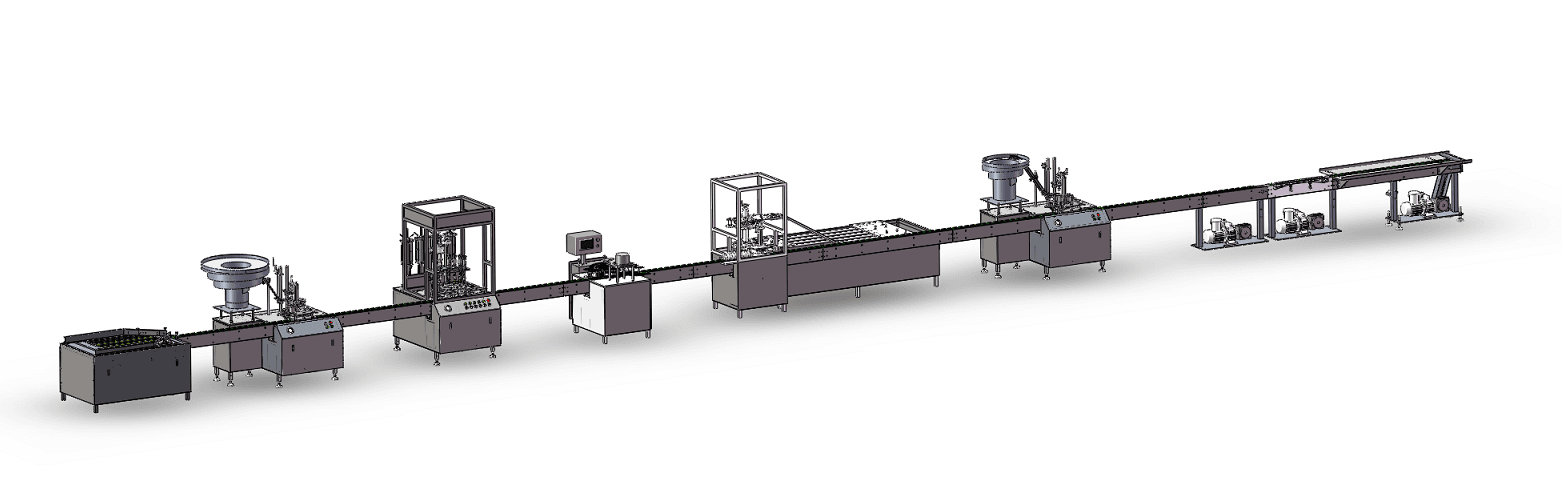

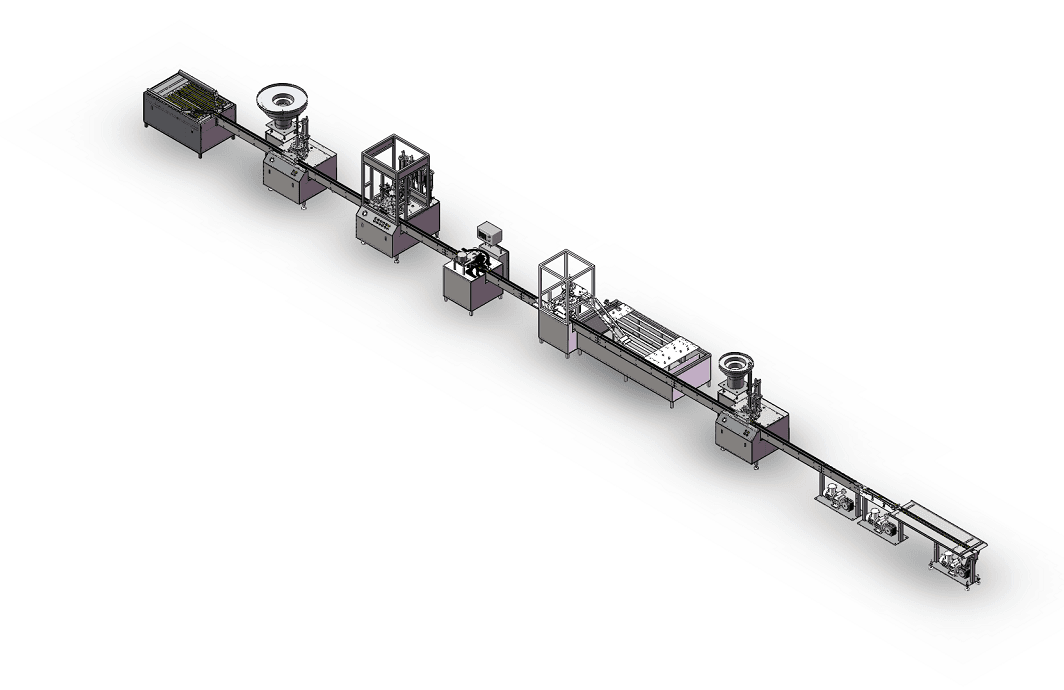

Линия для наполнения баллонов с туристическим газом

Производительность

2800 баллонов в час (баллоны с туристическим газом)3600 баллонов в час (прочая хим продукция)

Количество наполнения

Макс. 300 мл/1 головка

Используемые клапаны

1〞(25.4 мм) специально для баллоновс туристическим газом клапан L типа

Диаметр баллонов

φ35-φ65 мм

Высота баллонов

70-330 мм

Точность наполнения

≤±1 г

Рабочее давление оборудования

0.6-1.0 мПа

Максимальный расход воздуха

5 м³/мин

Номер

Наименование

Количество

Расход электроэнергии

Расход воздуха

1

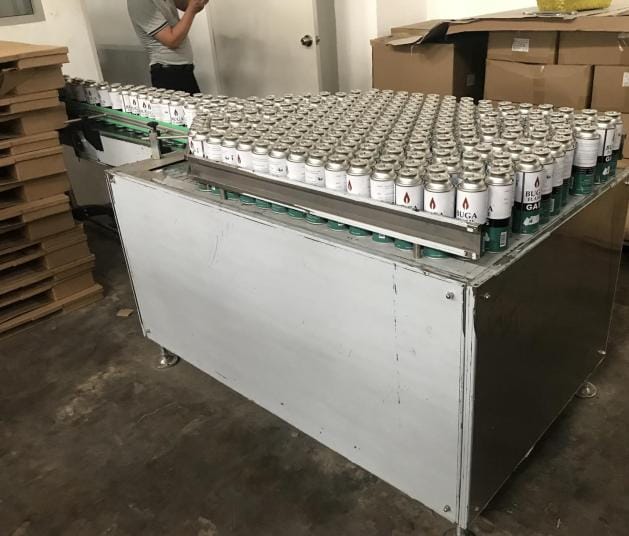

Автоматическое устройство упорядочивания баллонов

1 комплект

380 В, 0.75 кВт

Без использования сжатого воздуха

2

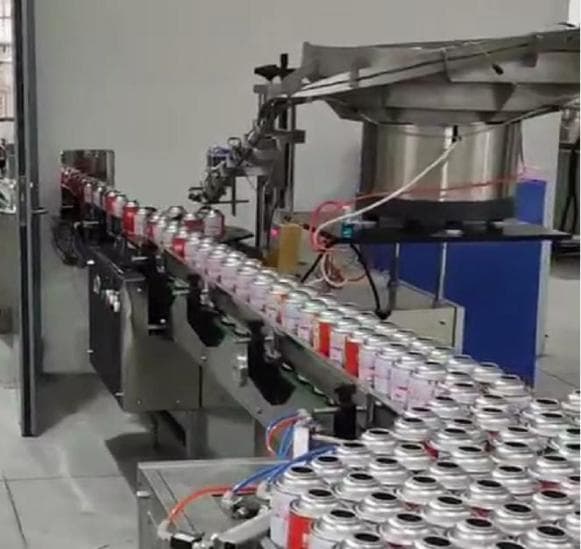

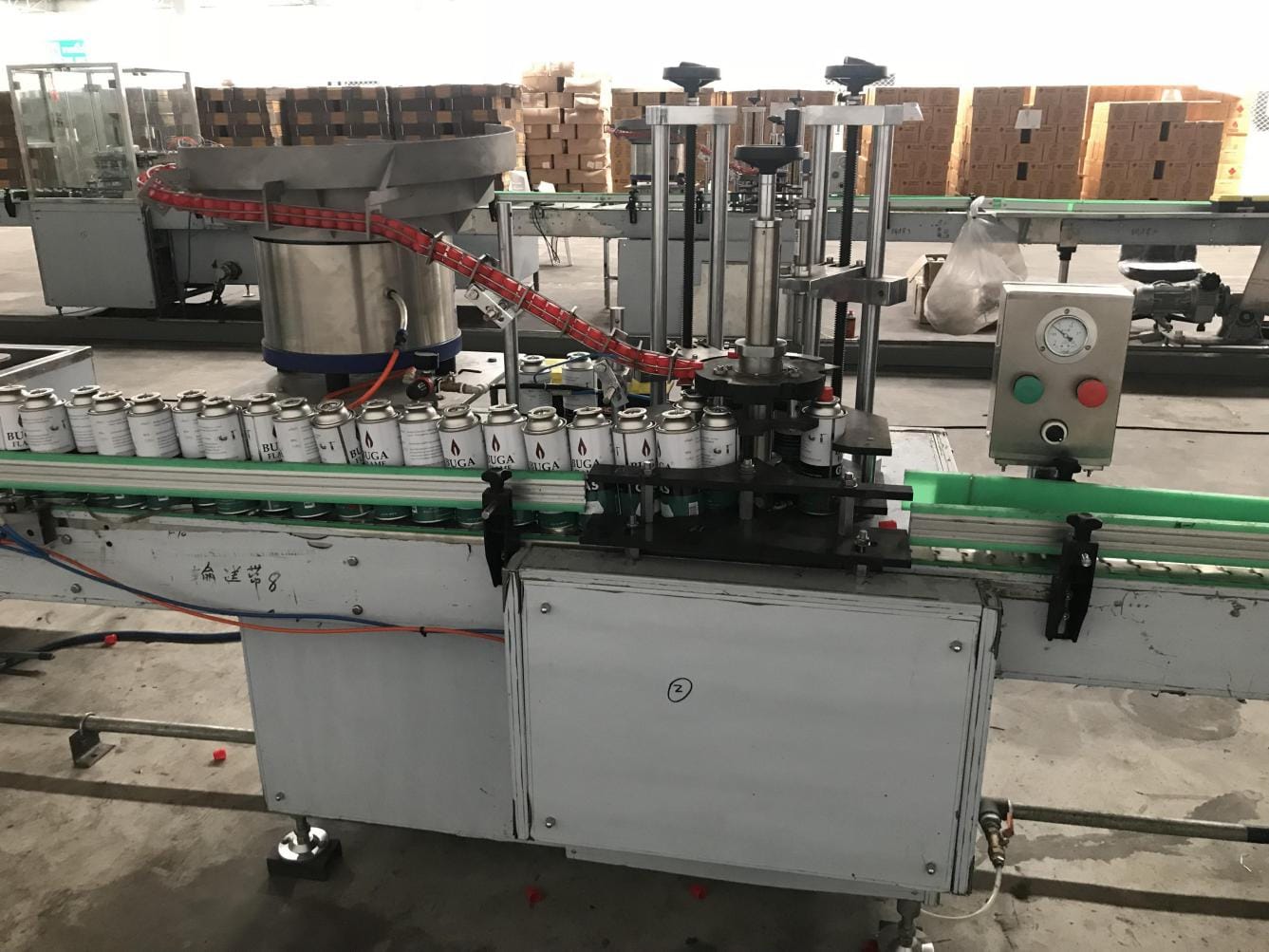

Автоматическое устройство нанесения клапана для баллона с туристическим газом

1 комплект

Полностью пневмо, без использования электричества

0.8 м3/мин

3

Автоматическое устройство запечатывания

1 комплект

Полностью пневмо, без использования электричества

1.5 м3/мин

4

Автоматическое устройство взвешивания и отбраковки

1 комплект

220 В, 0.5 кВт

0.5 м3/мин

5

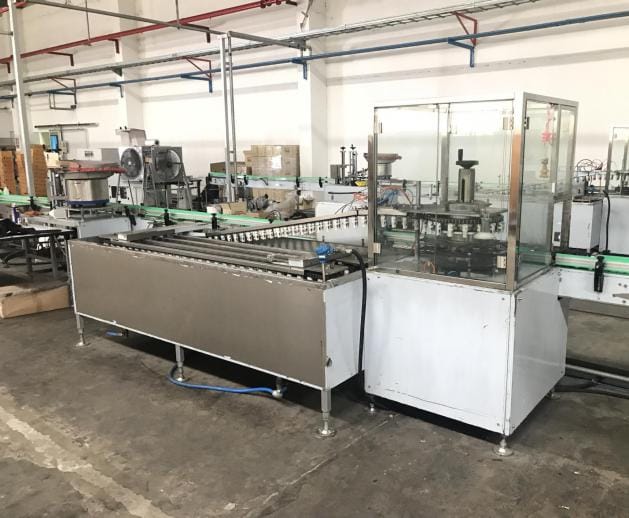

Устройство тестирования на утечку в воде

1 комплект

380 В, 34.1 кВт

0.7 м3/мин

6

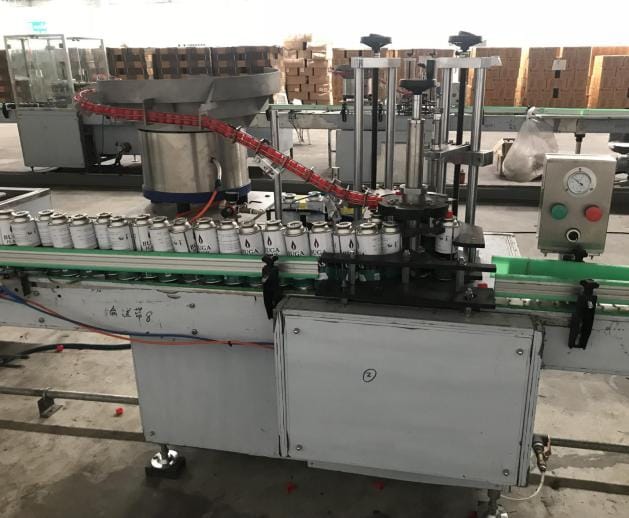

Автоматическое устройство нанесения колпачка

1 комплект

Полностью пневмо, без использования электричества

0.5 м3/мин

7

Автоматический конвейер для маркировки

1 комплект

380 В, 0.37 кВт

Без использования сжатого воздуха

8

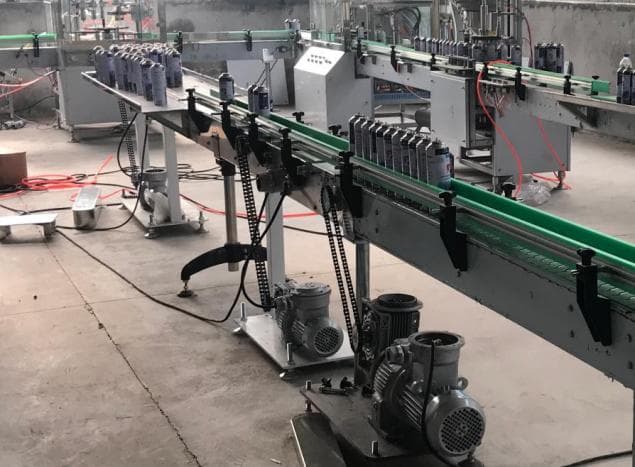

Конвейеры, двигатели, платформа для упаковки

1 комплект

380 В, 1.5 кВт

Без использования сжатого воздуха

9

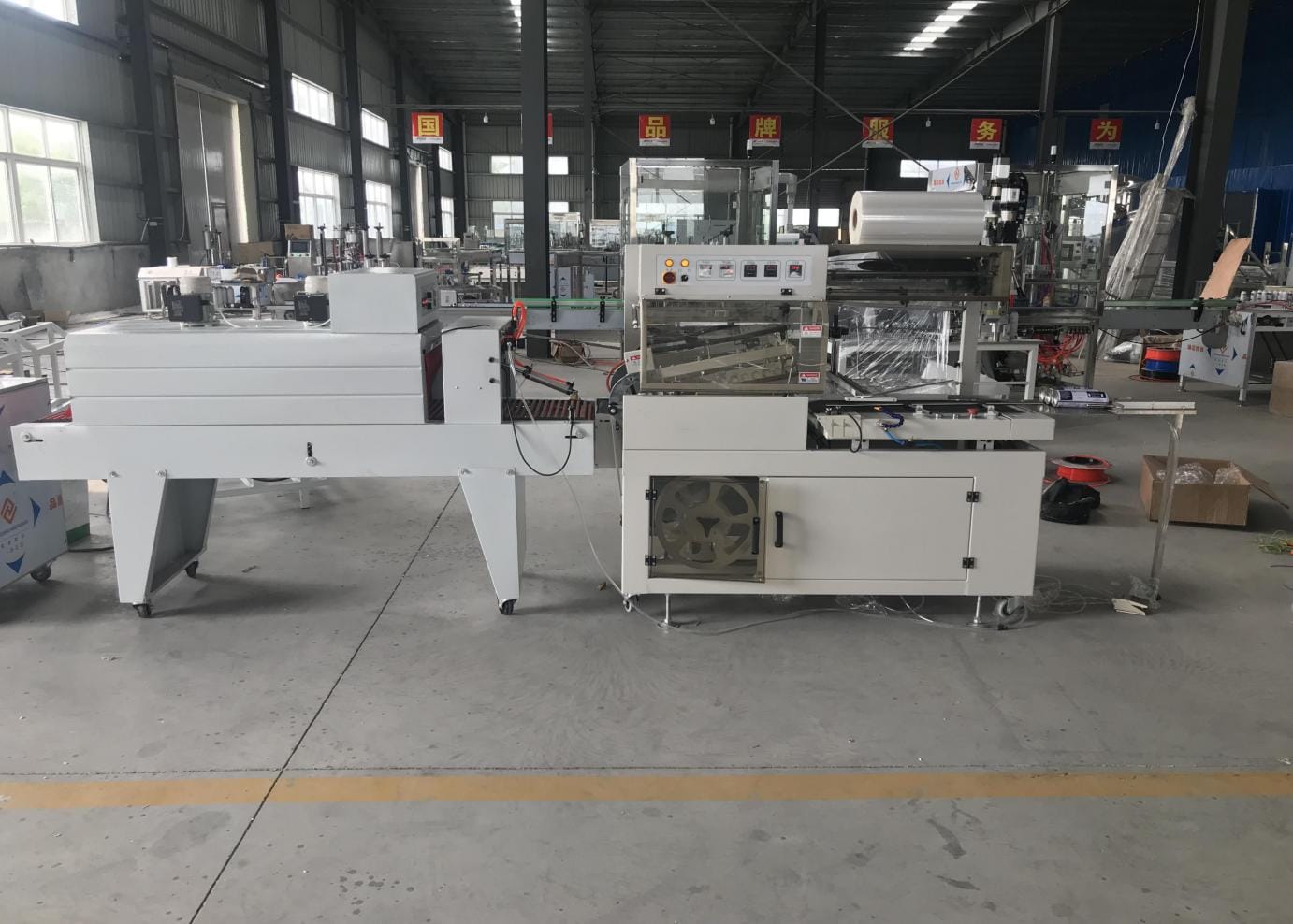

Машина для термоусадочной упаковки

1 комплект

380 В, 10 кВт

0.3 м3/мин

10

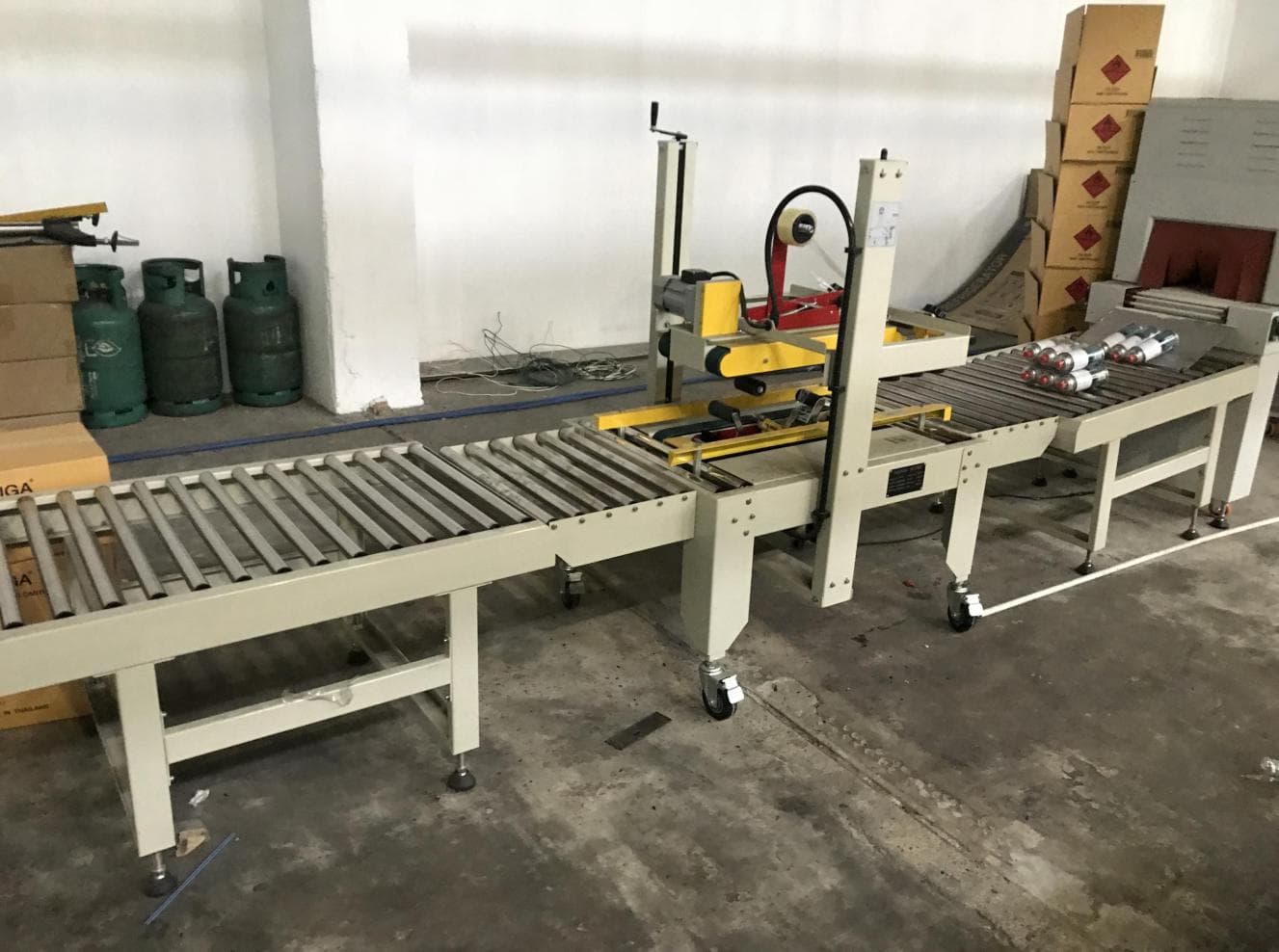

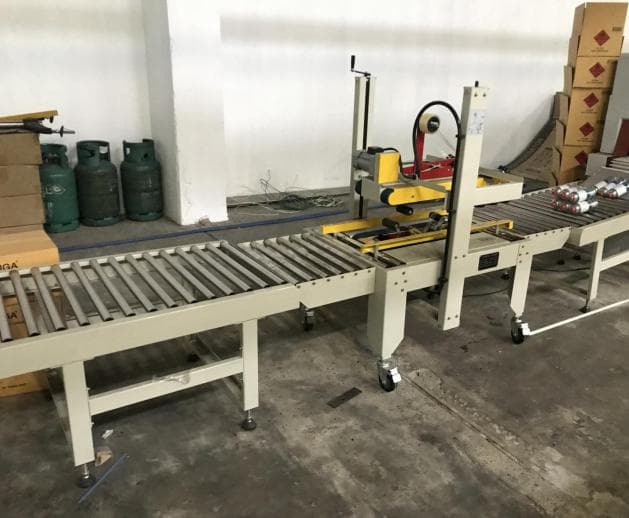

Полуавтоматическое устройство запечатывания коробки

1 комплект

220 В, 0.18 кВт

Без использования сжатого воздуха

Расход воздуха одной линии 5 м3/мин, рекомендуется комплектация компрессором 37 кВт, 6 м3/мин.

Функция

Автоматическое ориентирование и подача баллонов на конвейер

Двигатель

0,75 кВт, 380 В, 50 Гц

Ёмкость стола

200 баллонов

Материал конструкции

Нержавеющая сталь

Конвейерная система

9 транспортерных лент

Дополнительная опция

Длина может быть изменена по требованию заказчика

Принцип работы

Ориентация на вибрационном диске с подачей. Автоостановка при отсутствии компонентов

Диапазон диаметров баллонов

35–65 мм

Диапазон высот баллонов

90–315 мм

Рабочее давление воздуха

0,6–1,0 МПа

Расход сжатого воздуха

0,8 м³/мин

Максимальная производительность

55 баллонов/мин

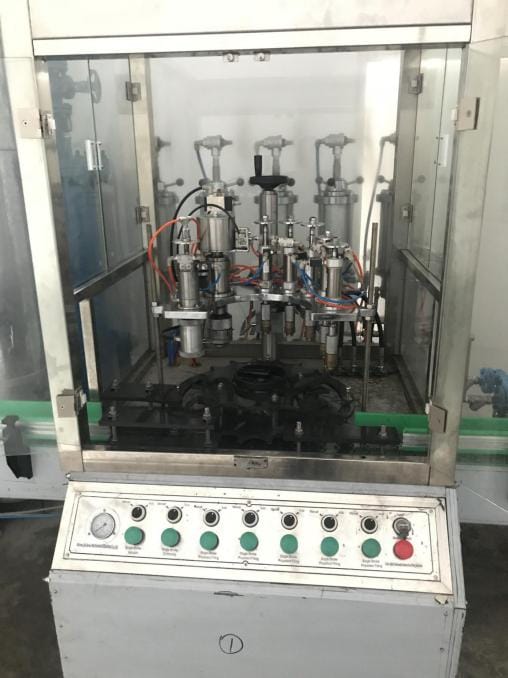

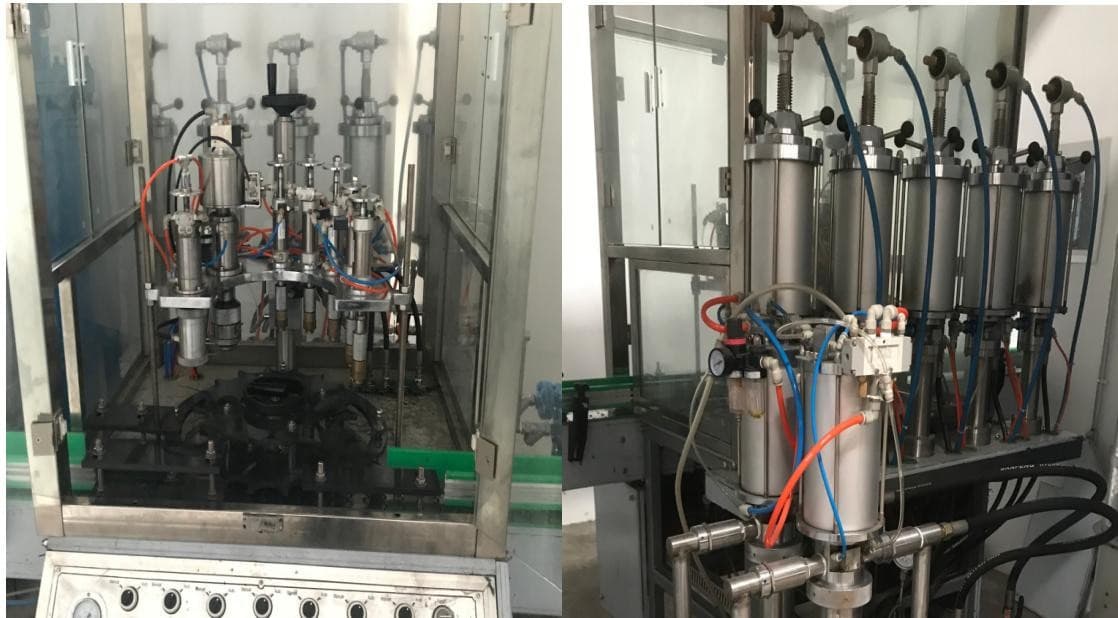

Состав системы

• Вакуумное устройство
• Устройство запечатывания
• Позиция подкачки
• Двунаправленный подкачивающий насос

Технологический процесс

1. Создание вакуума в баллоне
2. Предварительная посадка клапана
3. Запечатывание методом внутреннего расширения
4. Дозированная подкачка газа
5. Окончательное запечатывание

Производительность

• Макс. объем наполнения: 300 мл/головка
• Количество рабочих головок: 4

Пневматика

Расход сжатого воздуха: 1,5 м³/мин

Конструкция

Роторного типа (вращающийся диск)

Принцип работы

Дозированное наполнение с двунаправленным подкачивающим насосом

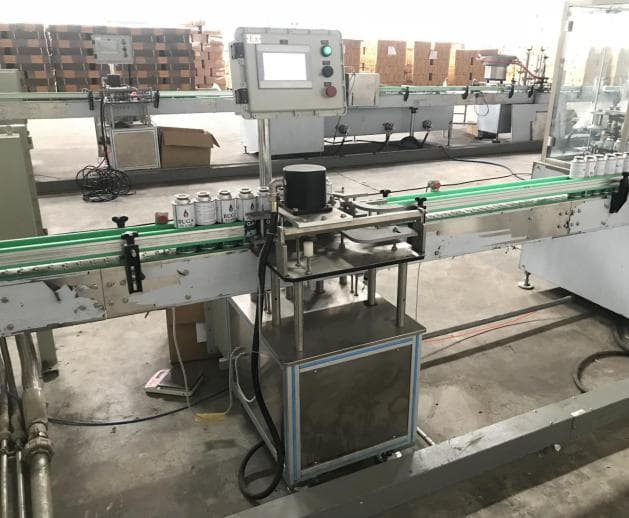

Принцип работы

Контроль веса изделий в движении с автоматической отбраковкой

Функции контроля

• Соответствие норме
• Превышение веса
• Недостаточный вес
• Световая/звуковая сигнализация

Электропитание

220 В перем. тока

Мощность

0,5 кВт

Производительность

до 65 измерений/мин

Взвешивание

• Макс. вес: 1,5 кг
• Дискретность: 0,1 г
• Статическая погрешность: 0 г
• Динамическая погрешность: ±1,0 г

Пневматика

0,5 МПа

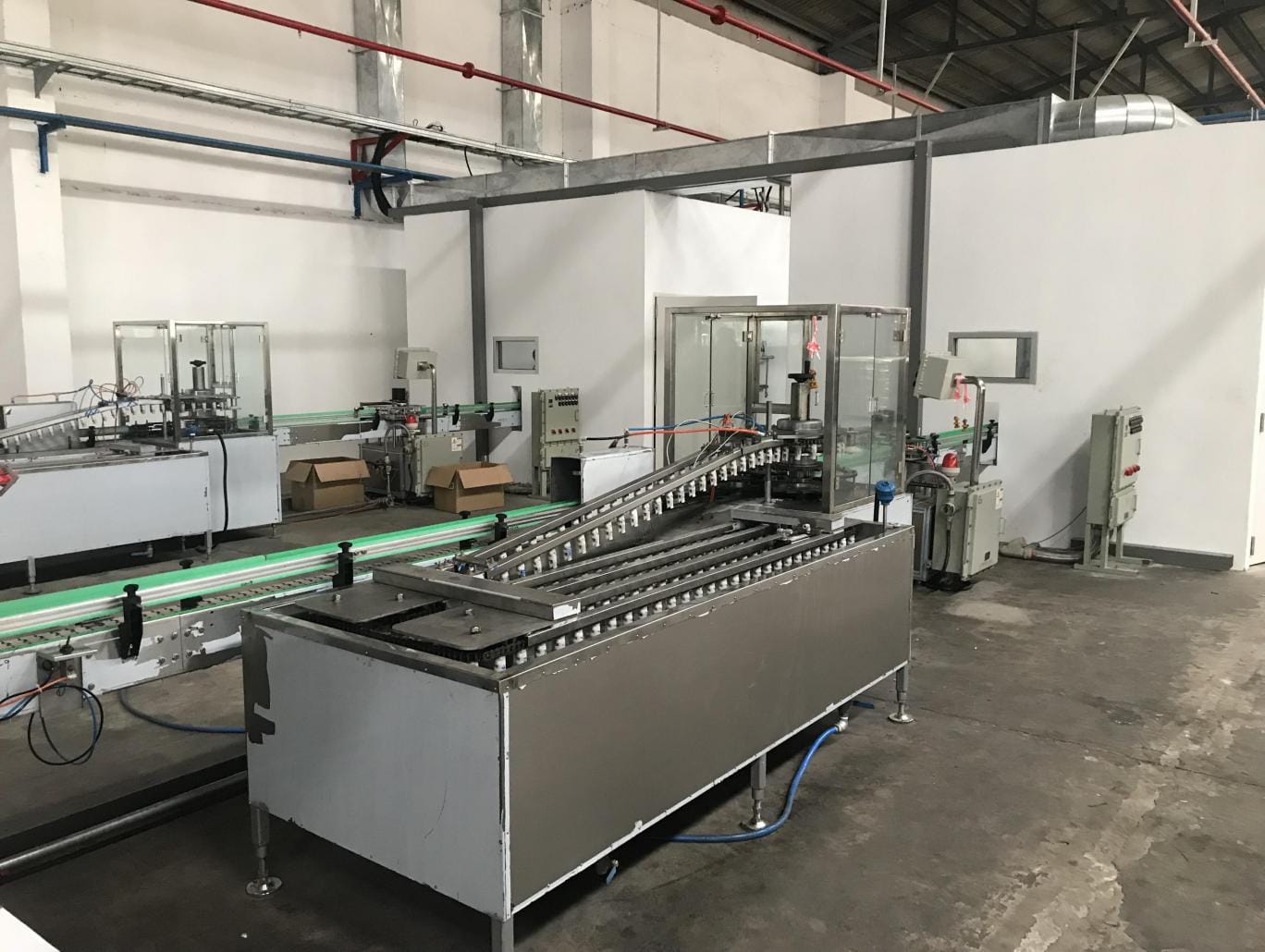

Назначение

Испытание аэрозольной продукции согласно национальным стандартам

Режим испытаний

Выдержка в воде при 55 °C в течение 3 минут

Контролируемые параметры

• Герметичность баллона
• Герметичность клапана
• Качество уплотнения
• Уровень внутреннего давления

Температурный режим

55 °C (точность поддержания ±1 °C)

Нагрев

Электрический или паровой (опционально)

Мощность оборудования

• Главный привод: 1,1 кВт
• Нагрев воды: 33 кВт

Безопасность

Взрывозащищенное исполнение нагревательных элементов

Вместимость

Объем водяного бака: 1,2 м³

Пневматика

Макс. расход воздуха: 0,6 м³/мин

Принцип работы

Вибрационная ориентация

Диапазон диаметров баллонов

Ø35–65 мм

Диапазон высот баллонов

90–315 мм

Производительность

60 баллонов/мин

Расход сжатого воздуха

0,5 м³/мин

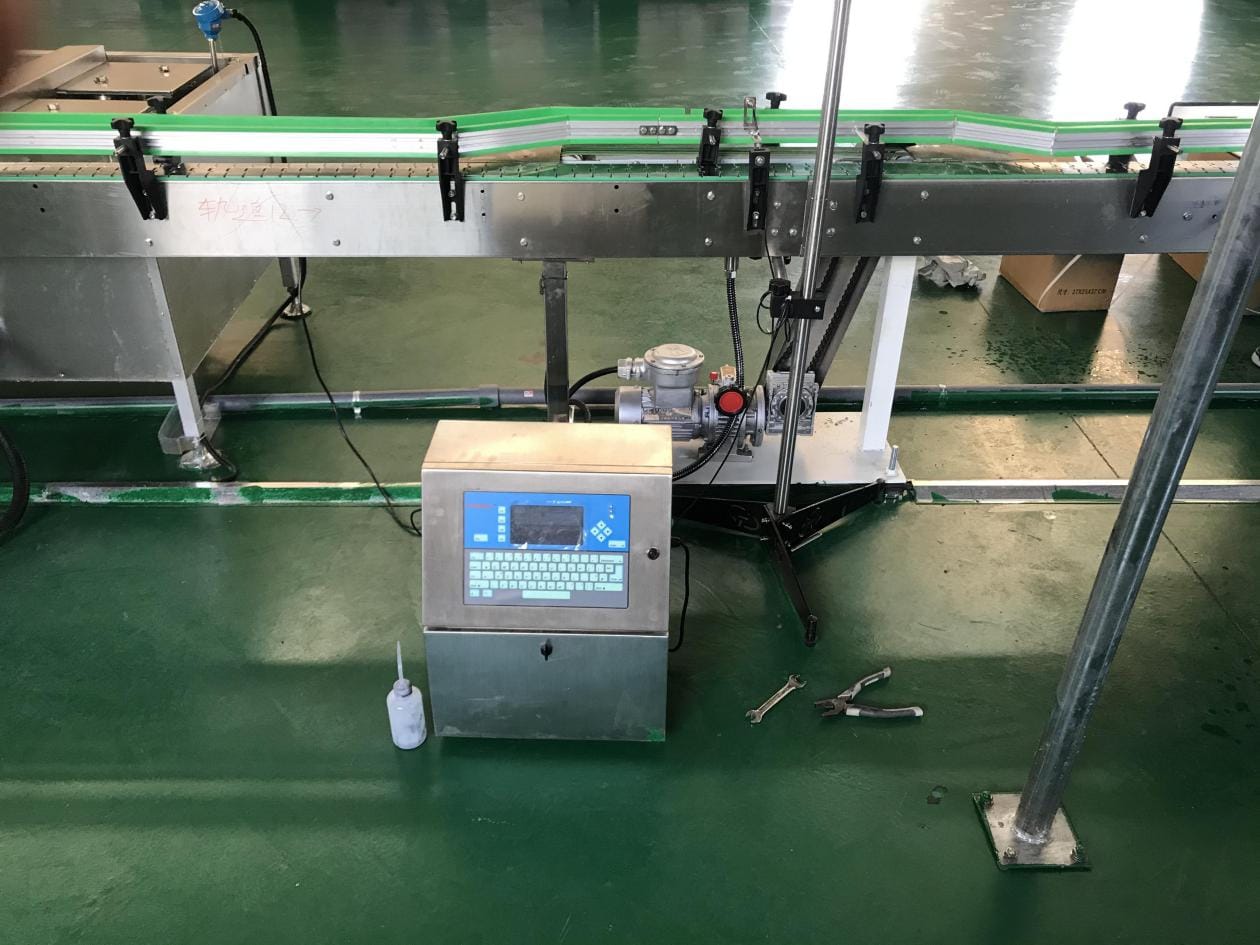

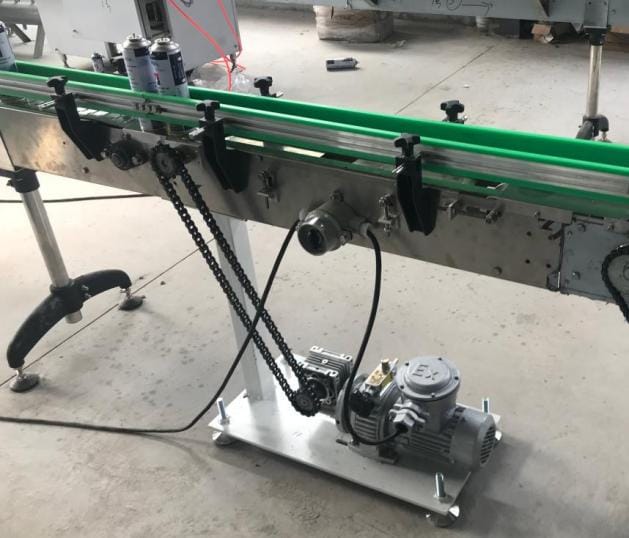

Назначение

Транспортировка баллонов для маркировки

Длина ленты

1 метр

Исполнение двигателя

Взрывозащищенное

Регулировка

Скорость двигателя регулируемая

Ширина направляющей

100 мм

Мощность двигателя

0,37 кВт, 380 В / 50 Гц

Мощность привода

1,5 кВт, 380 В / 50 Гц

Длина упаковочной платформы

2 м

Общая длина конвейера

19 м

Конфигурация линии

Возможность изготовления L-образной, U-образной и других форм согласно планировке помещения заказчика

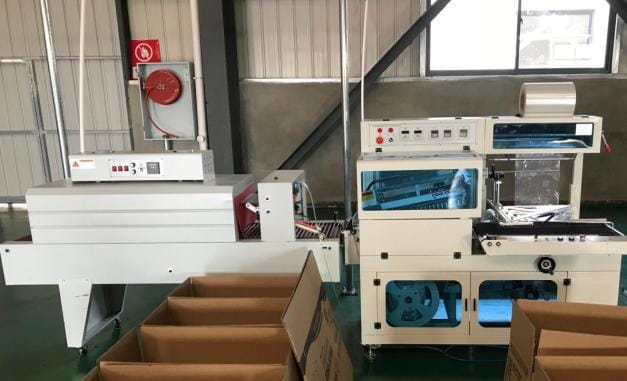

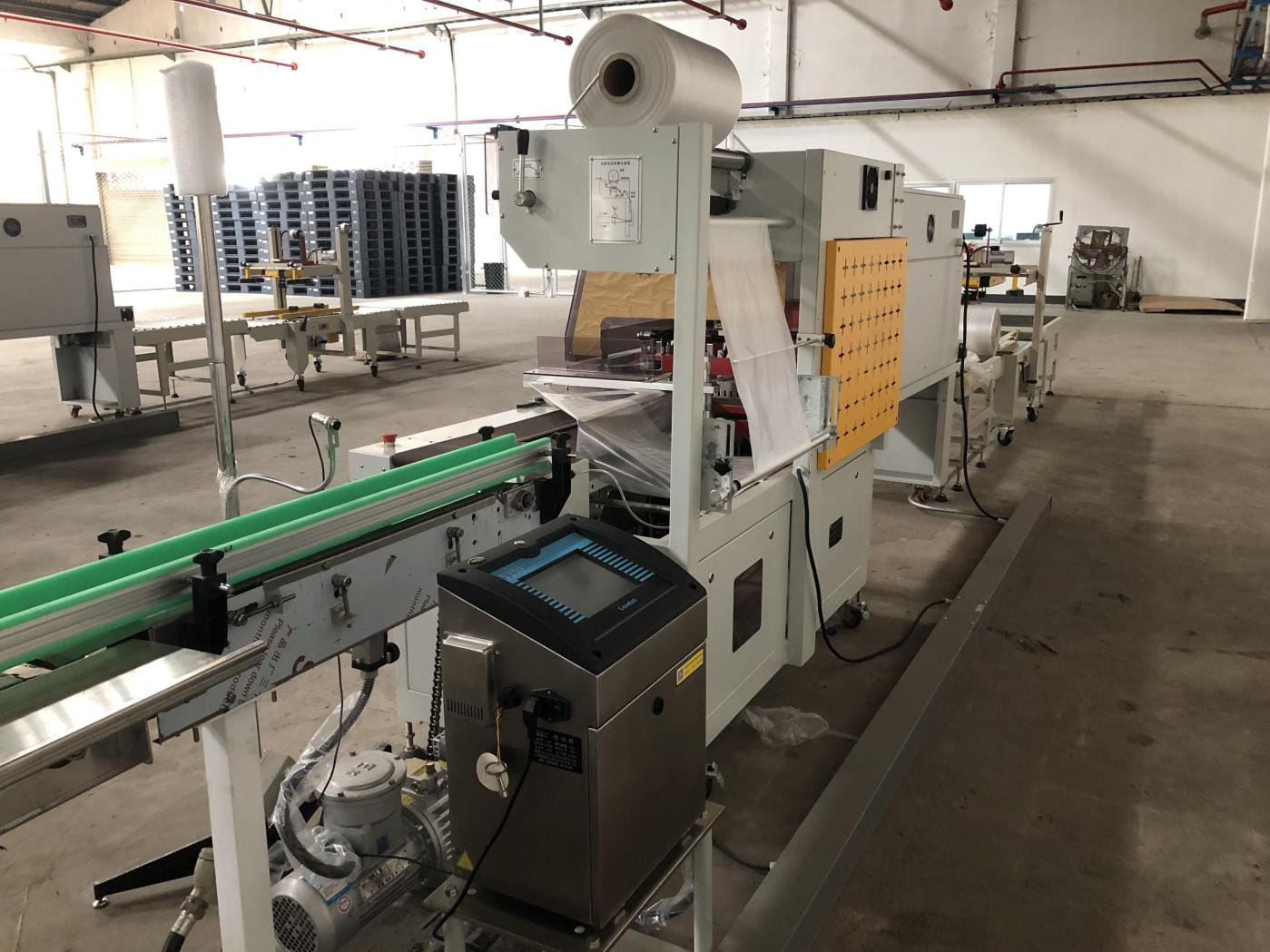

Конфигурация упаковки

3 или 4 баллона в упаковке

Рекомендуемый материал

POF-плёнка

Скорость упаковки

до 25 упаковок/мин

Энергопотребление

10 кВт

Расход сжатого воздуха

0,3 м³/мин
