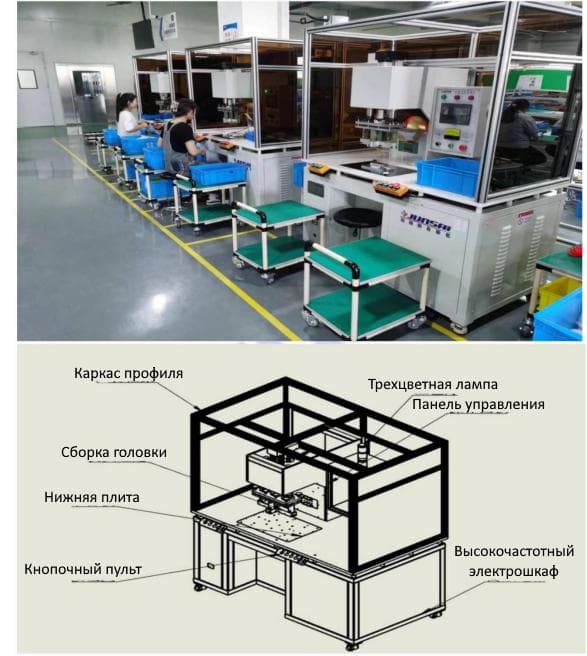

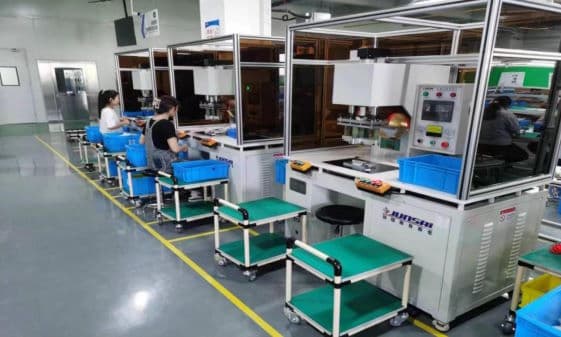

Полуавтоматическая линия по производству мочеприемников

Название оборудования

Вторичный высокочастотный одноголовочный аппарат для сварки воздушных трубок

Модель оборудования

JJS-5000Y

Размер верхней нажимной плиты

Верхний зажимной держатель матрицы: 300*160

Ход подъема

200 мм, регулируется;

Внешние размеры оборудования

Макс. размеры оборудования: ≈ Длина 1400× ширина 800× высота 1965;

Технические параметры высокой частоты

Рабочая частота: 27.12 МГц; соответствует международным стандартам IECНизкое энергопотребление и высокая мощность электронных трубок, созданных по военным технологиямМакс. выходная мощность 5 кВтВысокочувствительная цепь искрозащитыЦепь защиты от перегрузки по току с резисторной сборкой

Система отвода тепла для охлаждения электронных трубок

Высококачественный высокоскоростной вентилятор, обеспечивающий непрерывное использование оборудования и срок службы электронных трубок. Имеется защитный выключатель с функцией обнаружения давления ветра, при остановке вентилятора производится немедленное отключение питания электронных трубок.

Эффективность работы

Каждый рабочий такт длится примерно 8-12 секунд.

Цвет корпуса

7035, возможна смена цвета по запросу (требуется код цвета).

Меры безопасности

Устройства аварийной остановки, расположенные на видном и доступном месте, позволяют оператору немедленно прекратить все работы и действия в случае чрезвычайной ситуации, а конфигурация органов управления соответствует принципам эргономики;Источник питания с несколькими функциями защиты. Оборудование нельзя эксплуатировать после сигнала о неисправности, а другие операции можно выполнять только после устранения неисправности;Источник питания с автоматической защитой от перегрузки;Вся линия проводов оснащена многоуровневым устройством защиты от перегрузки и поражения электрическим током;Кнопка запуска, которая нажимается обеими руками.

Конструкция механизмов

Высокочастотная система, головка компактной разъемной конструкции, занимает мало места, проста в ежедневной эксплуатации, обслуживании;Головка приводится в движение электроцилиндром;Структура передних и задних дверных панелей включает дверные пластины, которые могут быть свободно разобраны, что удобно для ремонта и обслуживания;Все цилиндры - цилиндры из цилиндра Zhicheng или AirTAC;Используется высокочастотная головка A3 типа C, холоднокатаный стальной лист + труба квадратного сечения;Станина изготовлена из стального листа A3 и трубы квадратного сечения.

Требования к питанию

Трехфазная пятипроводная система (3 фазных провода + нейтраль + заземление), 380 В перем. тока 50/60 Гц; также может быть изготовлена на заказ в соответствии с требованиями.

Мощность входного питания

Макс. 10 КВА

Тип привода

Сервоэлектрические или пневматические цилиндры

Способ регулировки электричества

Электродвигатель

Требования к источнику воздуха

Компрессор выше 3P, 0.4-0.6 МПа

Регулирующий таймер

Время задержки высокой частоты: регулировка 0~60 секунд, настройка с помощью сенсорного экрана главного компьютераВремя сварки: регулировка 0~60 секунд, настройка с помощью сенсорного экрана главного компьютераВремя охлаждения: регулировка 0~60 секунд, настройка с помощью сенсорного экрана главного компьютераАвтоматическое время задержки: регулировка 0~60 секунд, настройка с помощью сенсорного экрана главного компьютера

Список основных электрических компонентов

Название Спецификация и модельПримечаниеЭлектронная трубка5 кВт1 шт.JingguangУстройство защиты от искр100A1 комплект Высоковольтный трансформатор5 кВт 1 шт. Трансформатор накала5 кВт 1 шт. ШейкерУсиленный бак 5 кВт, с треугольным гнездом трубки 1 комплект Воздушный фильтр2, двойная чаша1 шт. Электромагнитный клапан4V21008A2 шт.AirTACКруглое 8-угольное реле6 В пост. тока (с основанием)1 шт.OmronМикровыключатель (металлическая пластина)1701 220 В4 шт.TiandeВыключатель в пластмассовом корпусеDZ47-63A 3P1 шт.ZhengtaiКонтактор переменного токаS-P301 шт.ShihlinКерамический конденсатор высокого напряженияDT40 10 KV 2000P4 шт.Lianfa DT60 12KV 300P5 шт. Фильтровая емкость малого и высокого напряженияDT20 2KV 1000P10 шт. Постоянное сопротивление (прямоугольной формы)400 Вт 3.3 кОм1 шт. Регулируемое сопростивление (прямоугольной формы)30 Вт 10 Ом1 шт. Клеммы15A 12 позиций5 шт. Кенотрон2CL 20 КВ/2A6 шт. Вольтметр постоянного тока85C1-20 В2 шт. Амперметр1.2A пост. тока1 шт. Изолированная стойкажелтая8 шт. Вентилятор160*160 35 Вт1 шт. Специальная панель управления450*280*51 шт. Двухштоковый пневмоцилиндрTN20X20S2 шт.

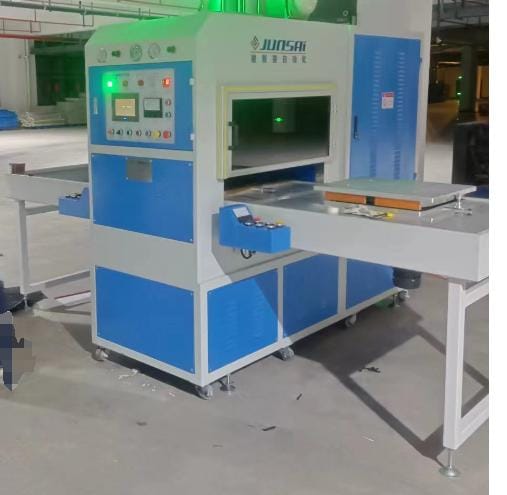

Тип

KS-12KW-2

Макс. выходная мощность

12 кВт (макс.)

Питание

3 Ф 380 В + N + PE 50 Гц

Макс. входная мощность

25 КВА

Вакуумная трубка

E3130

Тип охлаждения вакуумной трубки

Принудительное воздушное

Спецификация выпрямителя

Кремниевый выпрямитель

Тип прессования

Портальный пресс

Тип нагнетания

Пневмоцилиндр

Температура нагрева верхней нажимной плиты

Регулируется: обычная температура - 200°С

Размер нагревательной плиты

500*600 мм

Направление нагнетания

Сверху вниз

Тип зажима матрицы

Зажим тип С, или винтовое соединение.

Требования к материалу матрицы

Медь, алюминий.

Размер и ход панели электродов

Интервал движения: 200 мм Размер верхней панели: 500*600 ммРазмер нижней панели: 500*600 ммРазмер панели подвижной плафтормы: 700*800 ммВнешние размеры оборудования: 3000*3200*1840 мм (слева, справа)

Меры защиты

Устройства аварийной остановки, расположенные на видном и доступном месте, позволяют оператору немедленно прекратить все работы и действия в случае чрезвычайной ситуации, а конфигурация органов управления соответствует принципам эргономики;Источник питания с автоматической защитой от перегрузки.Вся линия проводов оснащена многоуровневым устройством защиты от перегрузки и поражения электрическим током.

Тип управления оборудованием

Автоматический режимПоместите изделие в фиксированное положение нижней матрицы, после нажатия кнопки запуска изделие автоматически переходит в положение сварки, где производится обработка и сварка.После завершения сварки нижняя матрица автоматически возвращается в зону обработки.Ручной режимГоловка машины может перемещаться вверх и вниз, что удобно для установки и снятия матрицы.В ручном режиме подвижная платформа не опускается автоматически для начала сварки, если она находится на месте.

Порядок работы

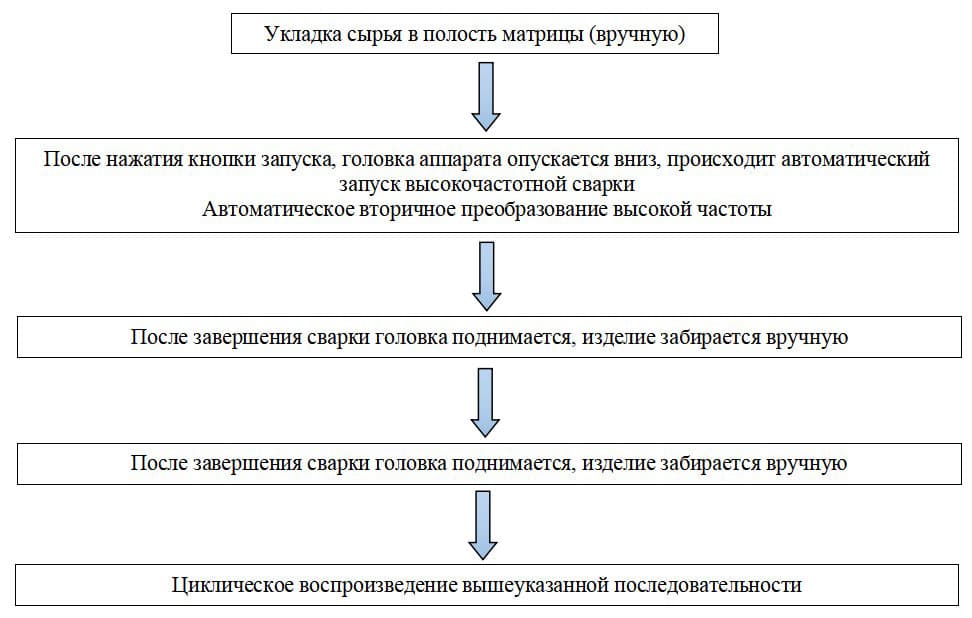

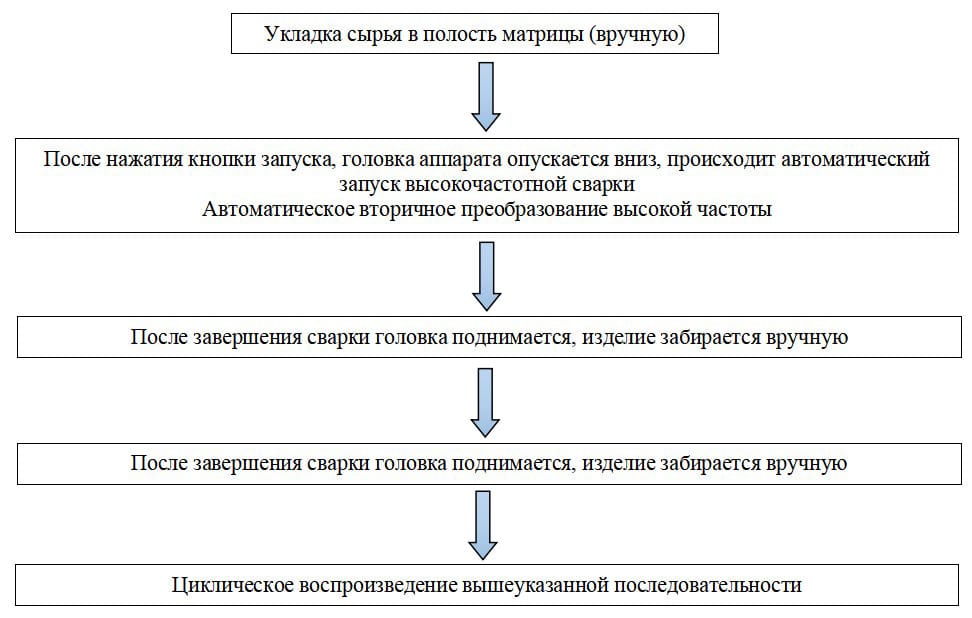

Включить источник питания.Включить предварительный нагревПоместите материал на ползун и прижмите - нажмите включение - опустите головку, сварка начнется с задержкой - охлаждение и формование - головка поднимается - извлечение с ползуна - извлечение готового изделия. Так завершается один производственный процесс. Подвижные платформы по обеим сторонам работают поочередно.

Управление в процессе формирования

Время задержки высокой частоты: 1~30 секунд, может быть установлено с помощью сенсорного экрана;Время сварки: 1~60 секунд, может быть установлено с помощью сенсорного экрана;Время охлаждения: 1~30 секунд, может быть установлено с помощью сенсорного экрана;Время отключения: 1~30 секунд, может быть установлено с помощью сенсорного экрана;Время подъема: 1~30 секунд, может быть установлено с помощью сенсорного экрана;Скорость перемещения подвижной платформы: 1.5-3 сек.

Основные электрические компоненты

Входная мощность380 В30 КВАМакс. выходная мощность12 кВт15 кВтПневмоцилиндр160 Пневмоцилиндр колеи SDA50*20-B Шейкер Самодельная квадратная или круглая бочкаИскрыЭлектронные искры на базе микросхемыВысокочувствительная система искрЭлектронная трубкаE3130Трубка JingguangВспомогательный стерженьΦ40*600 Высоковольтный выпрямитель3A 40 КВКитайВысоковольтный трансформатор30 КВА 9000 ВТайваньские технологииВентилятор750 ВтJiuzhouКонтактор переменного токаS-P80Тайвань S-P30Тайвань S-P21ТайваньВоздушный выключатель100AТайваньАмперметр с прецизионным управлением3A ТайваньРеле220 В перем. токаOmronРеле6 В пост. токаOmronСистема времени ТайваньСопротивление сверхтоку100 Вт 10 Ом Микропереключатель (ходовой)1701TiandeРегулируемый электромотор VCСерводвигатель A6 400 ВтТайвань, FATEKДвигатель с электромагнитным тормозом в алюминиевом корпусе200 Вт 3 фазы Резистор затвора200W1K

Конструкция оборудования

Корпус изготовлен из утолщенной швеллерной стали и стального листа A3, собранных и сваренных по китайским национальным стандартам. Они обладают научно обоснованной конструкцией, высокой прочностью и отсутствием деформации.Высокочастотные электрические шкафы сварены из толстостенных труб квадратного сечения.Привод подвижной платформы с рычагом переключения сегментной конструкции. Обеспечивается плавное переключение, прочность и точность позиционирования.Все алюминиевые детали отлиты из высокопрочного алюминия, а поверхность фрезеруется с помощью большого портального станка.
