Линия формования пакетов и фасовки

Артикул: BZ460LYHIE
Продукция
Пакет
Сырьё
Упакованные изделия
Цена
от $100 000 до $500 000
Производительность
30–40 шт/мин

Гарантия и сервис

Шеф-монтаж: бесплатно «под ключ»

Гарантия: 1 год

Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.

Процесс работы

Количество шагов: 20

Описание

Машина используется для формования упаковки Дой Пак и фасовки в паеты жидких продуктов.

Возможно формование пакетов с носиком, полностью автоматическое наполнение и запечатывание.

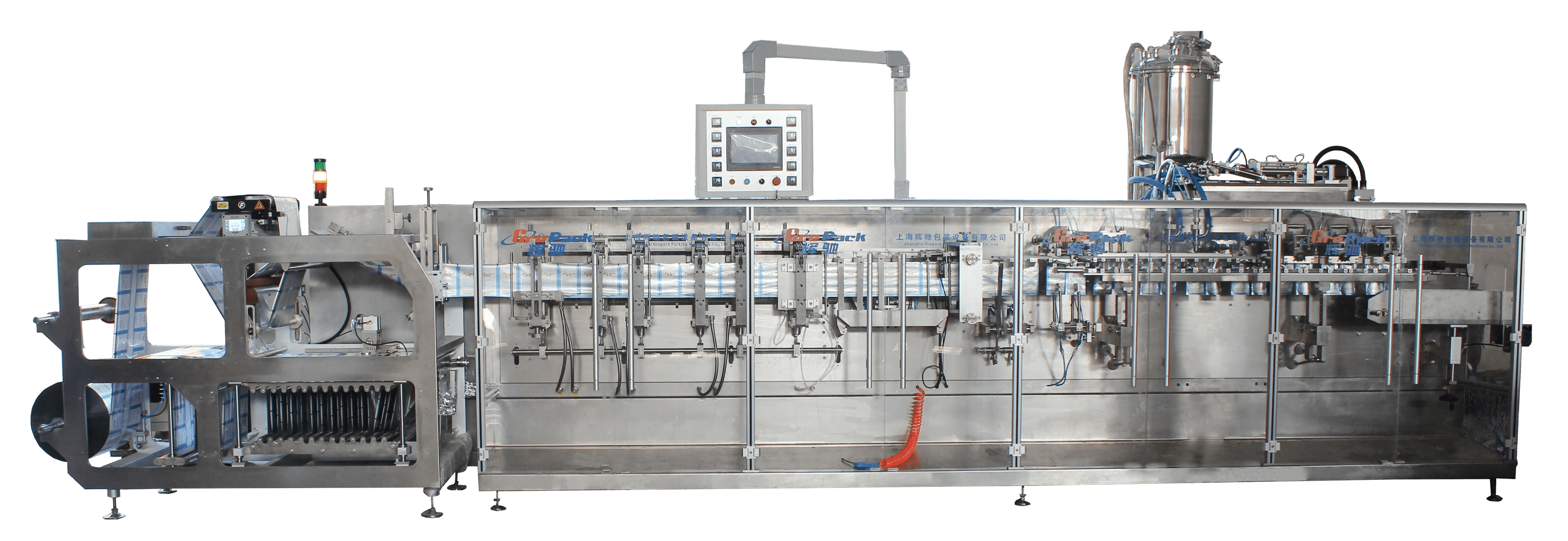

Оборудование для формования пакетов Дой Пак и фасовки

Краткое описание:

  1. PLC от OMRON, система управления на русском языке, утобное использование оборудования.

  2. Система отслеживания с датчиками, серво устройство тяги, локализация по ширине пакета и по цветовой метке.

  3. Передовая система управления, задача скорости на сенсорном экране. Синхронная работа оборудования.

  4. Устройство автоматического выправления пленки.

Основные параметры:

Объем упаковки

1-1000 мл

Тип наполнения

Серво насос

Размер пакетов

длина 110-250 мм, ширина 90-180 мм

Максимальная скорость

30-40 пакетов/мин

Тип управления

PLC+ сенсорный экран

Электричество

220 В перем. тока, 50 Гц, 8 кВт

Сжатый воздух

0.6 мПа

  1. Разматывание пленки

  2. Пробивание

  3. Фотодатчи

  4. Формование дой-пак

  5. Фотодатчик

  6. Запечатывание дна

  7. Вертикальное запечатывание

  8. Холодное запечатывание

  9. Серво-тяга пакета

  10. Обрезание пакета

  11. Обрезание краев материала

  12. Отвертие

  13. Добавление носика

  14. Запечатывание носика

  15. Раскрытие пакета

  16. Наполнение

  17. Выравнивание пакета

  18. Предварительное горячее запечатывание

  19. Предварительное холодное запечатывание

  20. Выход готовой продукции

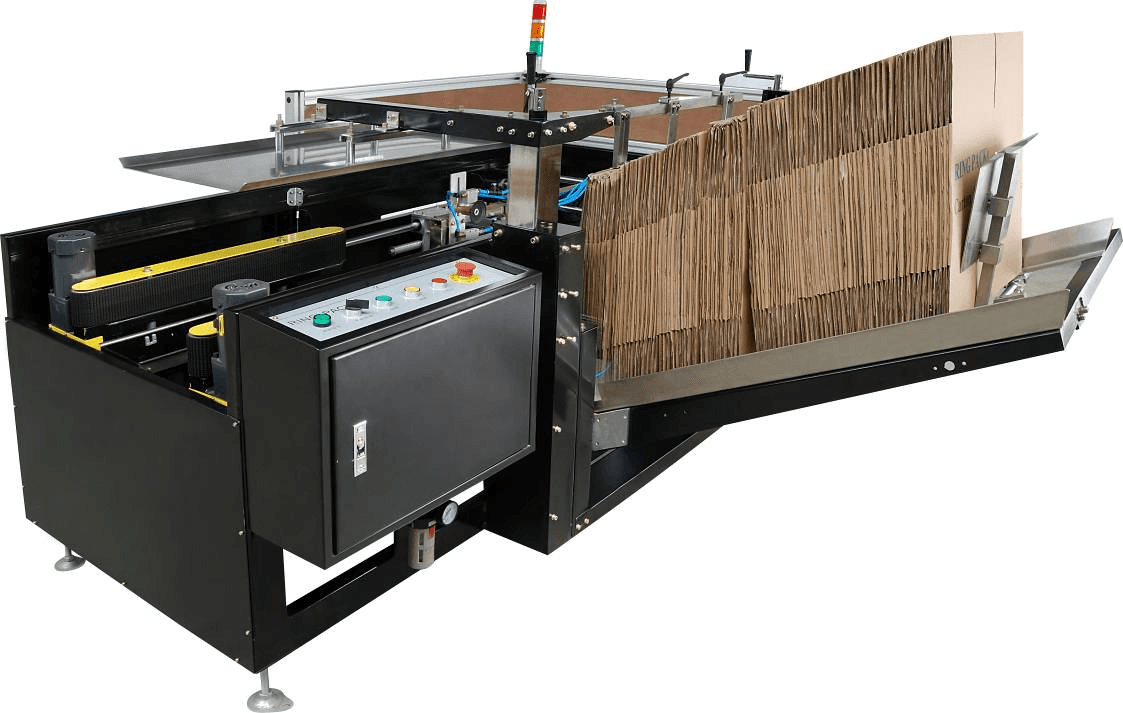

Машина для формования короба

Параметр

Значение / Характеристика

Назначение

Автоматическое открытие, формование, складывание и склеивание коробок

Модель

HCC5050

Производительность

600-720 коробок/час

Макс. размер упаковки (Д×Ш×В)

450 × 400 × 350 мм

Мин. размер упаковки (Д×Ш×В)

220 × 150 × 100 мм

Ширина клейкой ленты

36, 48, 50, 60 мм

Электропитание

220-240 В, 50-60 Гц

Пневматика

0.6-0.7 МПа (6-7 кг/см²), расход 40 л/мин

Габариты (Д×Ш×В)

2000 × 1900 × 1450 мм

Вес

400 кг

Ролики

Нержавеющая сталь

Двигатель

GPG (Тайвань)

Пневматические компоненты

AirTAC (Тайвань)

Система управления

PLC Siemens + сенсорный экран WEINVIEW

Кнопки управления

Schneider

Переключатель питания

Schneider

Фотоэлектрические датчики

LEUZE

Преимущества

Легкая настройка размеров коробок, полностью автоматизированный процесс

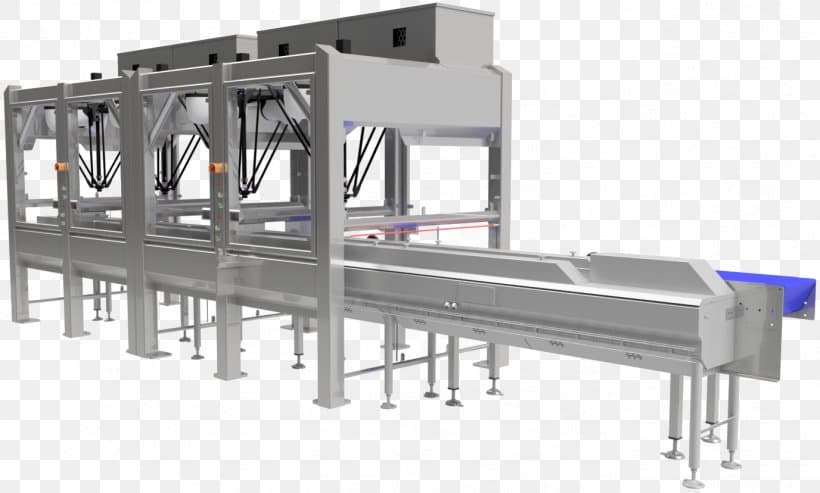

Автоматическая упаковка в короб

Параметр

Значение / Характеристика

Нагружаемость

10 г - 1 кг

Скорость упаковки

90-120 пакетов/мин

Рабочий диаметр

600-1100 мм

Мощность

11.5 кВт

Расход сжатого воздуха

400 нл/мин

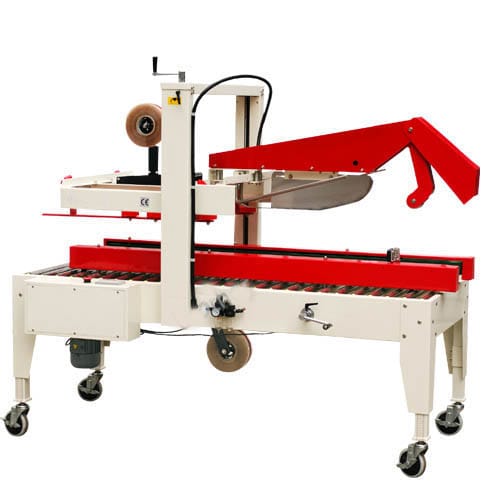

Устройство запечатывания короба

Параметр

Значение / Характеристика

Минимальный размер упаковки (Д×Ш×В)

320 × 165 × 150 мм

Максимальный размер упаковки (Д×Ш×В)

600 × 500 × 500 мм

Скорость подачи

20 м/мин

Электропитание

380 В, 50 Гц (или 400 Вт по запросу)

Пневматика

0.6 МПа (6 кг/см²), расход 100 л/мин

Ширина клейкой ленты

48, 60, 70 мм

Скорость платформы

600-650 мм (регулируемая)

Конвейер

Нержавеющая сталь

Двигатель

GPG (Тайвань)

Кнопки управления

Schneider

Переключатель

Schneider

Автоматическая подача поддонов

Краткое описание:

Подача поддонов по типу конвейера, может использоваться для продачи поддонов из различных материалов.

Особенности:

1. Автоматическая подача

2. Автоматическое управление

3. Возможность укладки до 20 поддонов за раз

4. Система оповещения о неполадках

5. Управление PLC

Автоматический укладчик

Максимальная скорость: 4-6 пакетов/ мин
