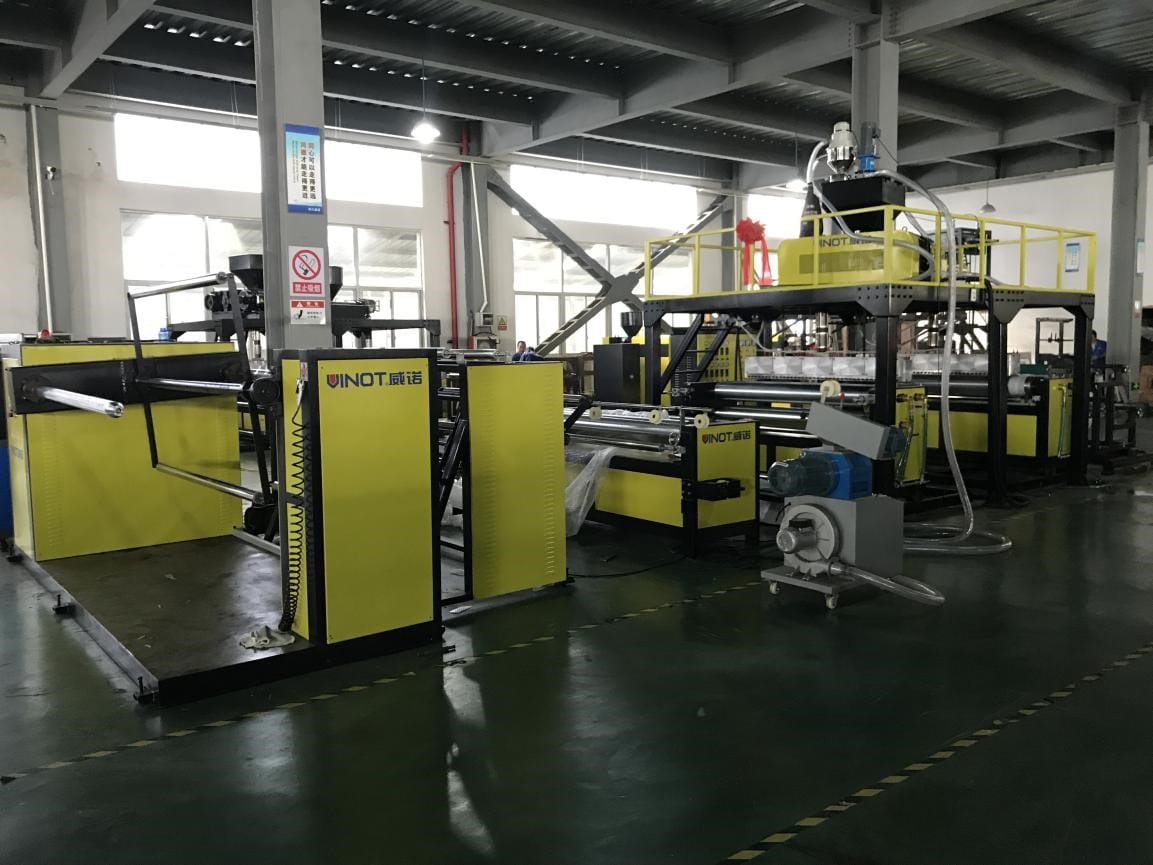

Оборудование для производства трехслойной комбинированной пузырчатой пленки
Гарантия и сервис
Шеф-монтаж: бесплатно «под ключ»
Гарантия: 1 год
Послепродажное обслуживание: Наша компания обеспечивает консультирование по вопросам ремонта и техобслуживания, а также можем предоставить обслуживание на месте. Гарантия поставок запчастей в течение всего срока эксплуатации оборудования.
Процесс работы
Описание

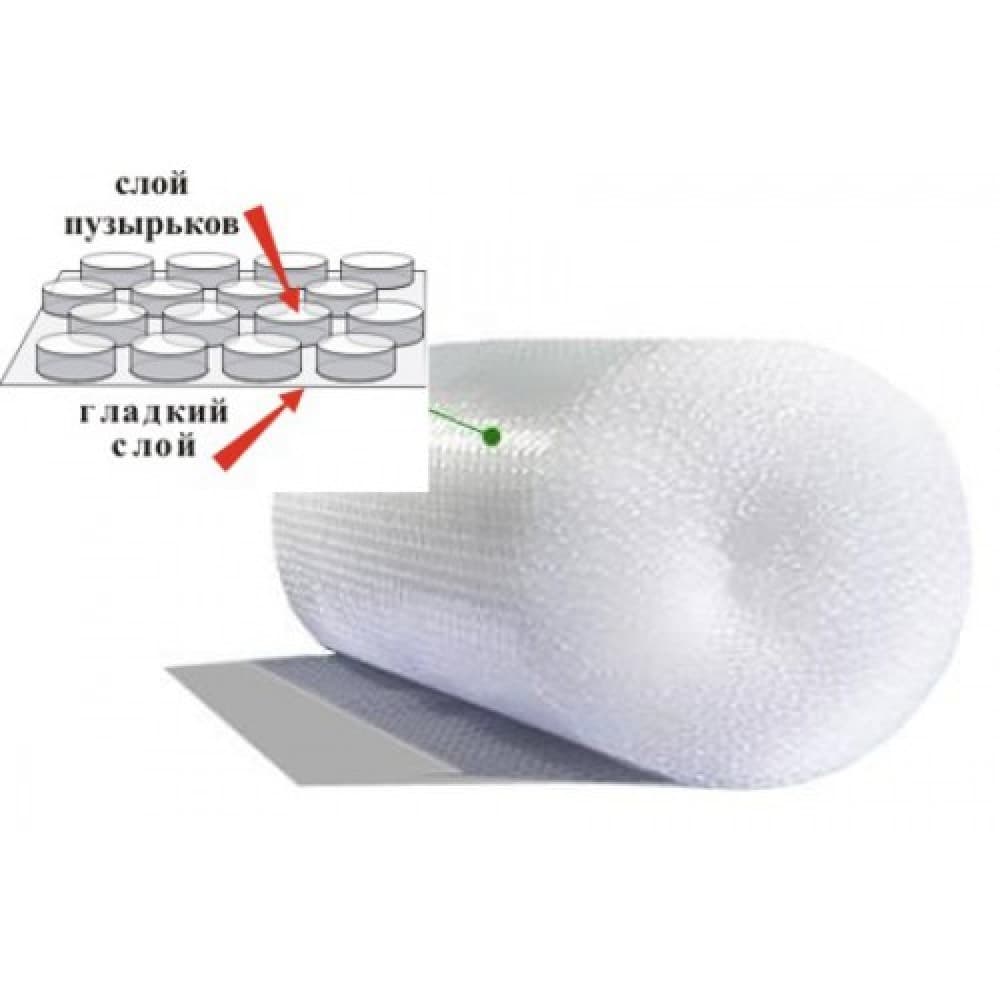

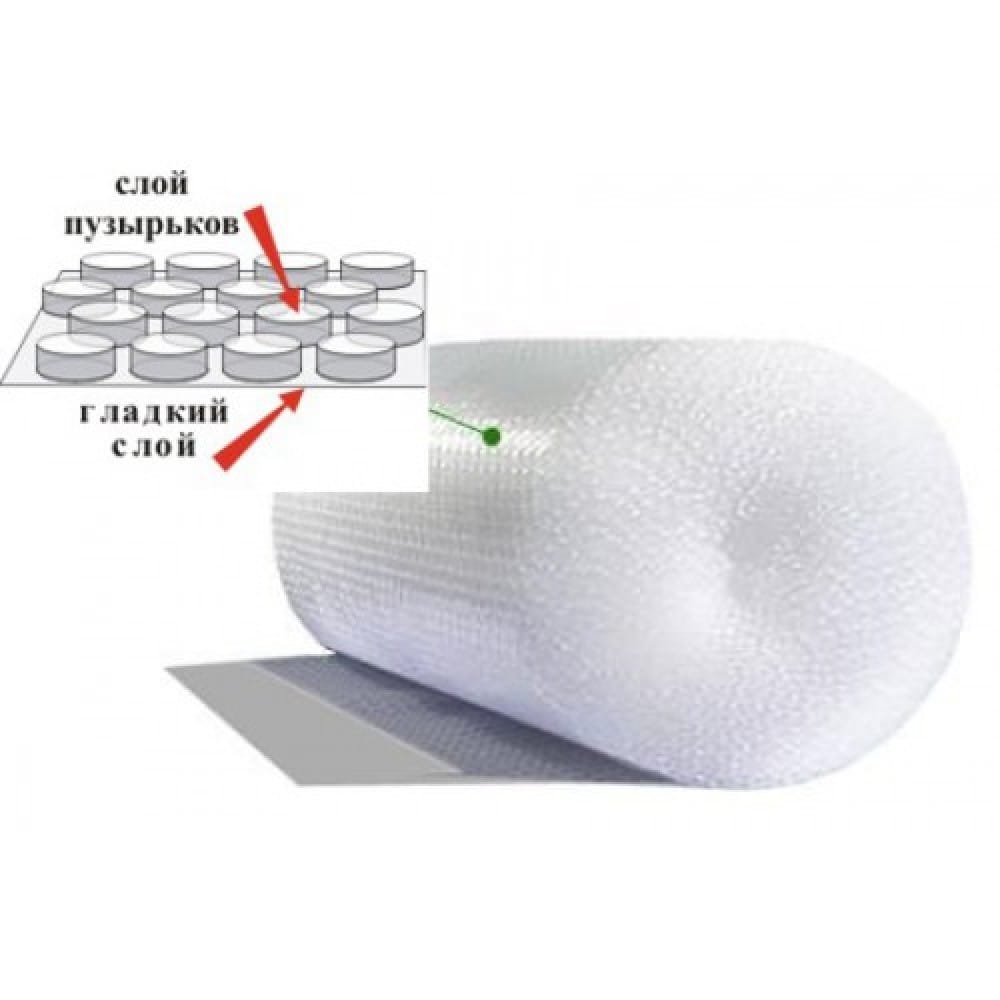

В настоящее время широкое распространение получил упаковочный материал – многослойная пленка, используемая для защиты изделий от ударов, влаги, загрязнений, холода. Это современная экологически чистая упаковка, гибкий прозрачный полиэтиленовый материал. Благодаря своим особенностям – воздушным пузырькам во внутреннем слое – этот вид упаковки является самым лучшим.
Наиболее востребована именно трехслойная комбинированная пузырчатая пленка.
Данное оборудование надежно, современно, технологично, удобно в эксплуатации, имеет хорошую производительност

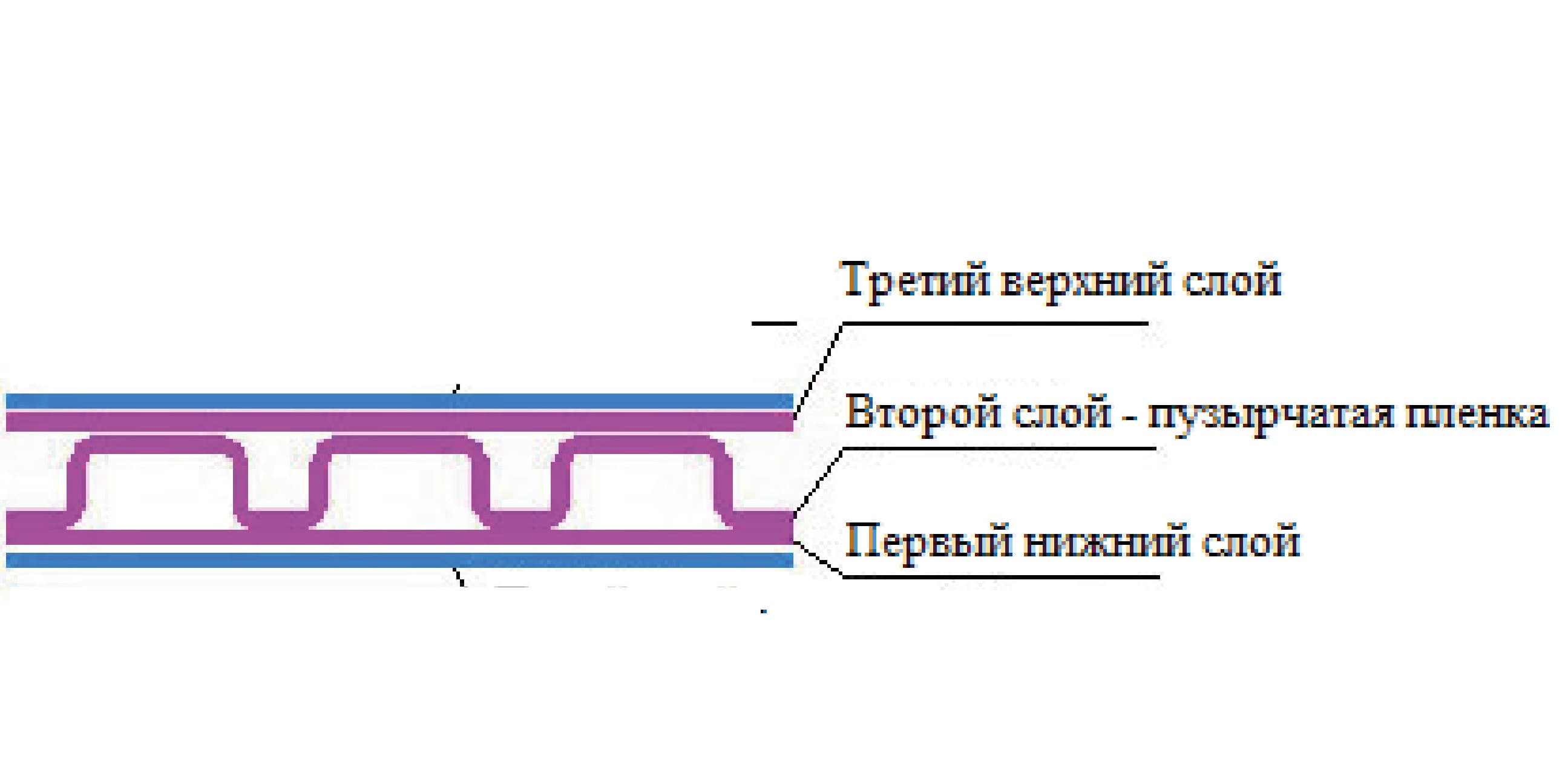

Структура пленки
Загрузка гранул в экструдер
Плавление гранул в экструдере при высокой температуре
Выдача полученной массы сквозь отверстия и система подката на цилиндр
Выдувание пузырьков на горячей пленчатой поверхности полиэтилена
Вырубка по определенному макету
Покрытие третьим слоем полиэтилена
Формирование рулона определенного метража
Технические характеристики
Модель | WN-1200 | WN-1600 | WN-2000 | ||
Используемое сырье | HDPE | LDPE | LLDPE | ||
Ширина получаемой продукции | 1200 мм | 1600 мм | 2000 мм | ||
Основные размеры пузырьков | φ6х3,2 мм φ10х3,6 мм φ25х10 мм φ30х10 мм | ||||
Общая установленная мощность | 95 КВт | 115 КВт | 130 КВт | ||
Занимаемая площадь | 10 х7,5 х 2,5 м | 10 х 8 х 2,5 м | 10 х10 х 2,5 м | ||
Производительность | 50-90 кг/час. | 60-100кг/час. | 80-120 кг/час. | ||
Вес оборудования | 5,5 т | 6,8 т | 8,2 т | ||
Диаметр шнека | φ 65 φ50 мм | φ 70 φ55мм | φ 80 φ65мм | ||
Редукторная коробка | 146 133 | 146 133 | 173 146 | ||
Соотношение длины к диаметру шнека | 32:1 | ||||
Материал шнека | SACM-65/38CRMOLA | ||||
Материал бака для сырья | SACM-65/38CRMOLA | ||||
Охлаждение бака для сырья | 370 x 3 | 370 x 3 | 370 x 3 | ||
Мощность главного оборудования | 15/11КВт | 18,5/11 КВт | 22/15 КВт | ||
Отверстие формы | 1350 | 1750 | 2200 | ||
Контроль температуры | 5 | 5 | 5 | ||
Ширина тягового вала | 1300 мм | 1700 мм | 2100 мм | ||
Тип сматывания | |||||
Мощность сматывания | 4 | 5 | 5 | ||
Скорость сматывания | 10-40 м/мин. | 10-40 м/мин. | 10-40 м/мин. | ||
Основные детали
Редуктор экструзии | С твердой поверхностью зуба, производитель: КНР. |
Шнек | 38CRMOLA, азотирование поверхности, производитель: КНР. |
Главный двигатель | С вентилятором охлаждения, производитель: КНР. |
Регулировка скорости основного двигателя | Преобразователь частот JACT |
Тяговый двигатель | С вентилятором охлаждения, производитель: КНР. |
Тяговый редуктор | Производитель: КНР. |
Регулировка скорости тяги | Преобразователь частот JACT |
Двигатель сматывания | С вентилятором охлаждения, производитель: КНР. |
Регулировка скорости сматывания | Регулировка датчиком |
Спецификация
Название | Особенности |
Редуктор (редуктор с твердой шестерней) | 1) Материал шестерни: легированная сталь2) Обработка поверхности зубчатой шестерни: закалка и шлифовка зубошлифовальным станком3) Метод смазки коробки передач: принудительная смазка4) Метод охлаждения редукторной коробки: циркуляция воды |
Шнек | 1) Соотношение длины к диаметру шнека: 32:12) Конструкция: закрытое смешивание3) Материал: 38CrMoAl, поверхность шнека с твердым хромированием4) Технология обработки: ковка, закалка и отпуск, азотирование |

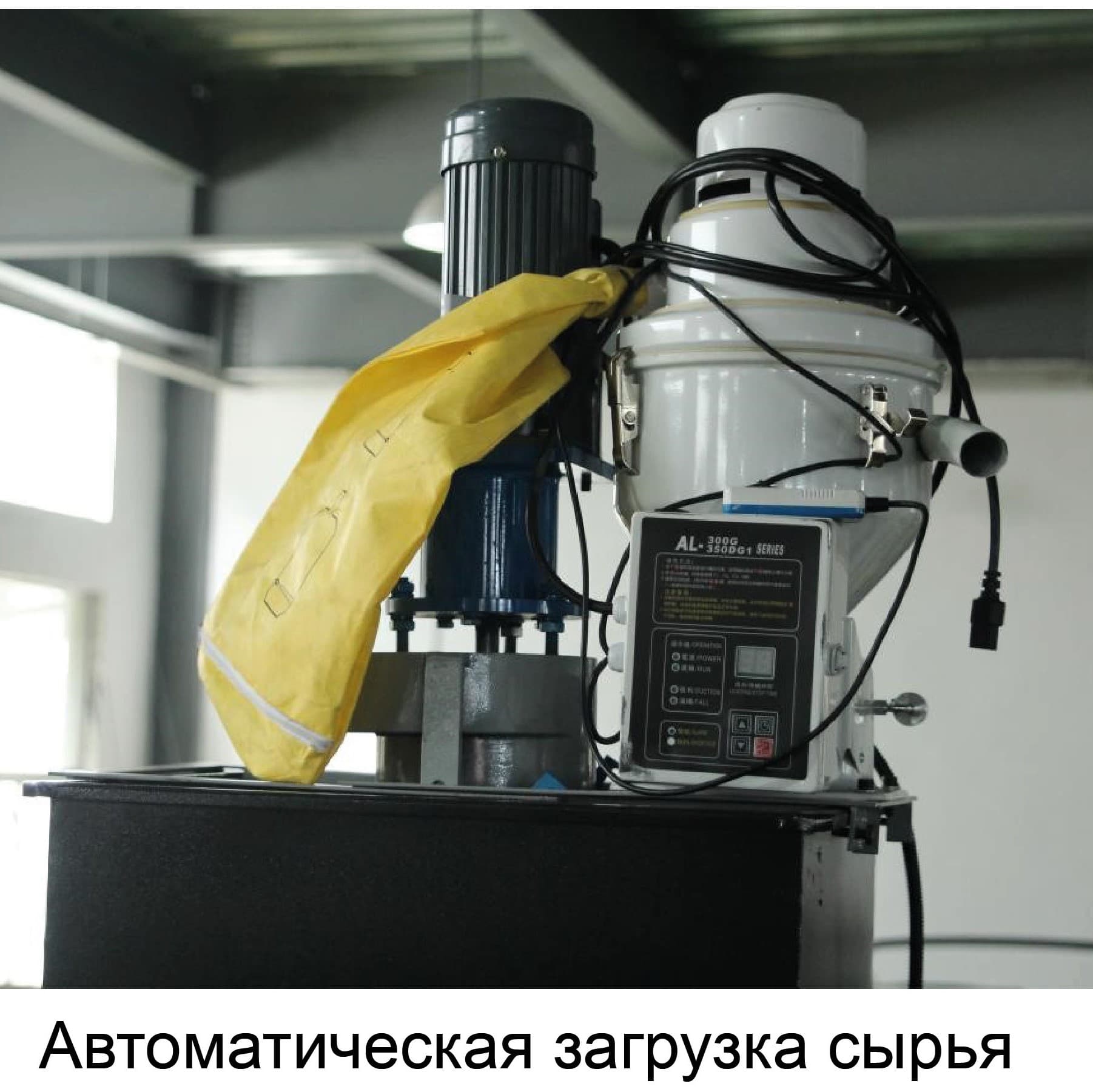

Основная комплектация экструдера | 1) Двигатель: производитель КНР2) Регулировка скорости преобразователем частот: марка JACT3) Отверстие входа сырья: высокий бункер4) Способ подачи: автоматическое всасывание5) Общее количество автоматических зон контроля температуры: 20 зон6) Интеллектуальный цифровой дисплей: производитель КНР7) Основные электроприборы в распределительной коробке: Zhengtai8) Метод нагрева: нагревательное кольцо из нержавеющей стали9) Тип фильтрации: лабиринтная структура10) Метод охлаждения: водное охлаждение |

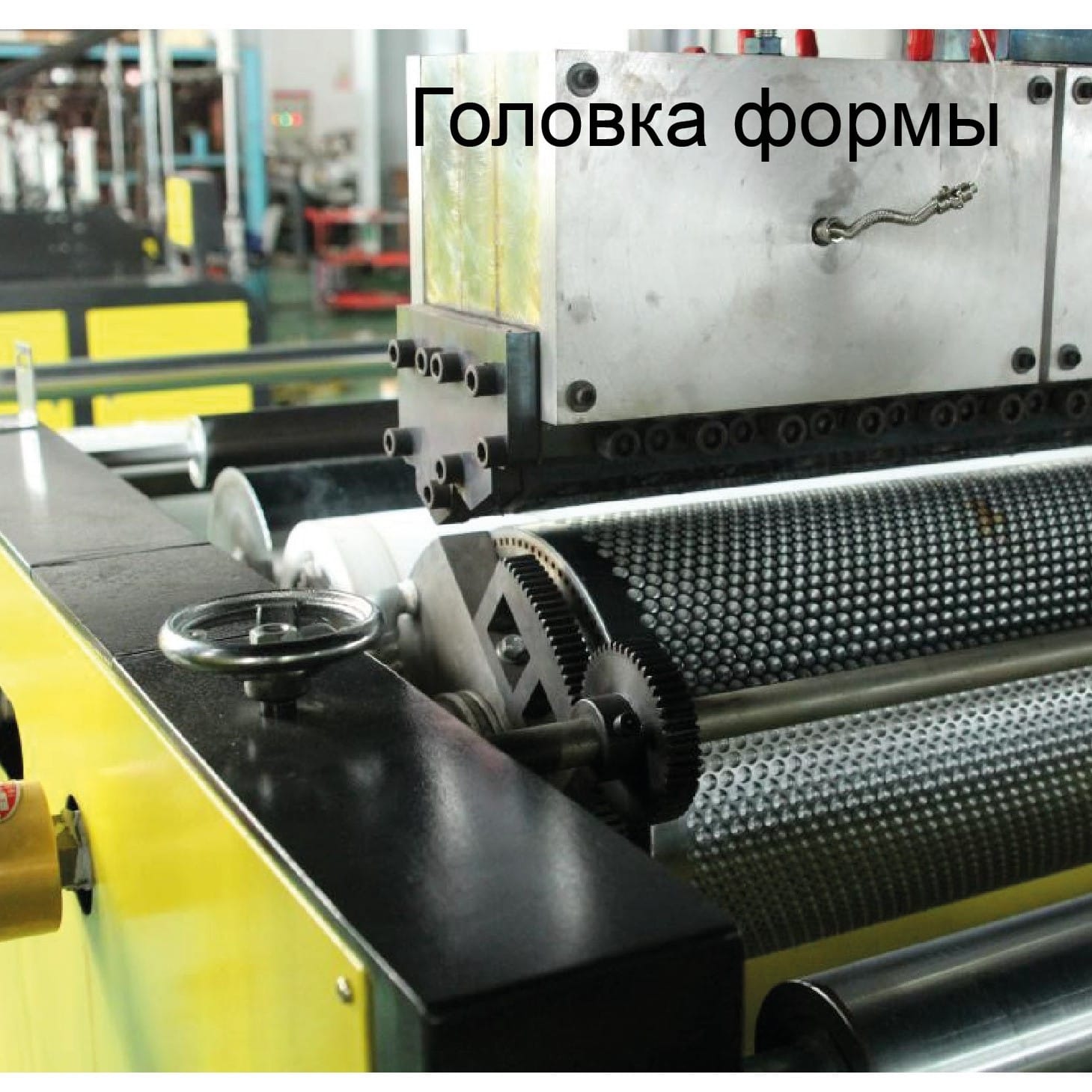

Экструзионная головка | 1) Конструкция Т типа2) Особая конструкция с разделением на потоки3) Материал и обработка головки: импортная сталь P20, закалка и отпуск, шлифовка внутренней поверхности с гальваническим покрытием |

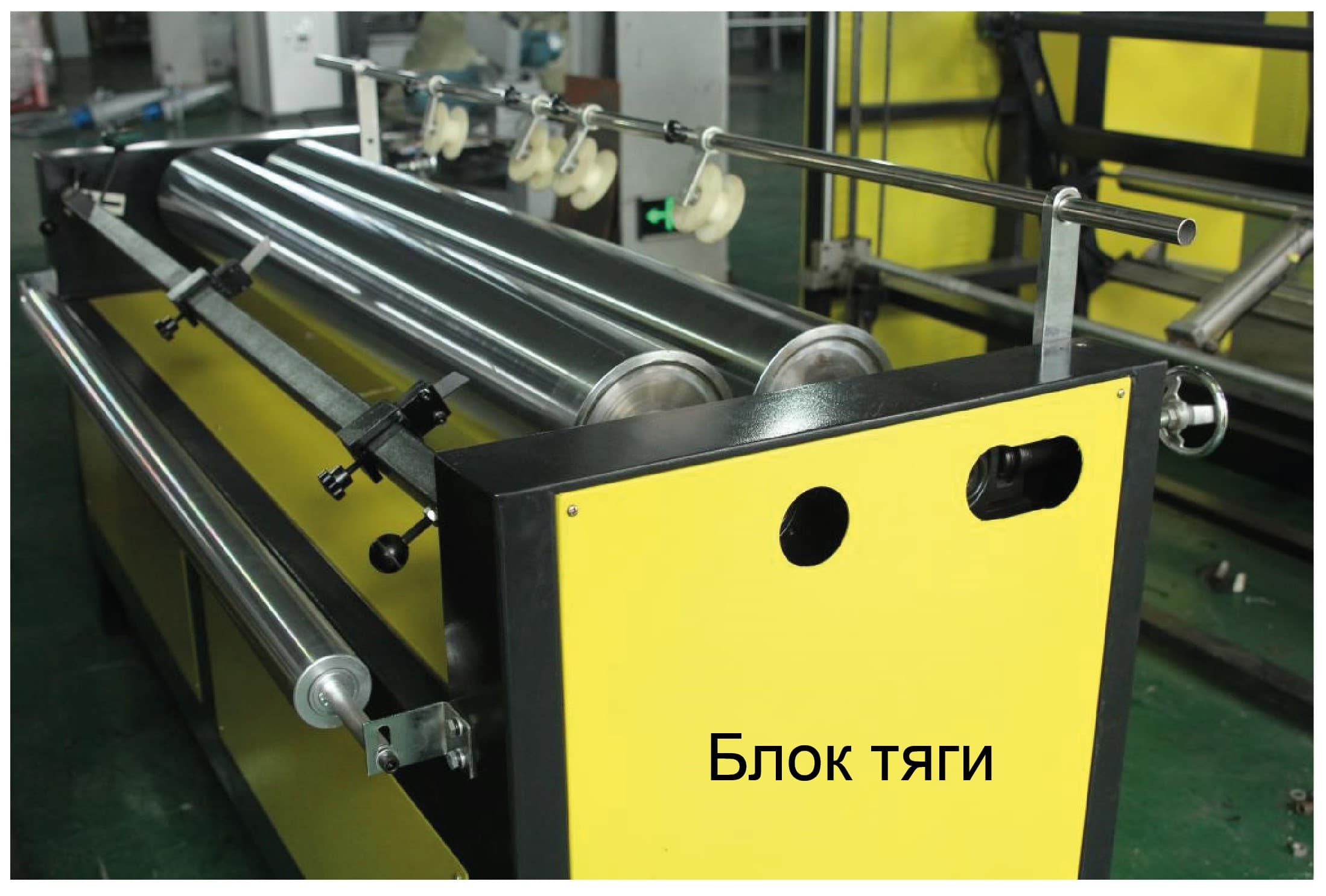

Устройство сматывания рулона | 1) Тяговый ролик: алюминиевый направляющий ролик2) Тяговый двигатель: производитель КНР3) Количество метров рулонного материала: подсчитывается цифровым счетчиком1) Тяговый ролик: алюминиевый направляющий ролик2) Тяговый двигатель: производитель КНР3) Количество метров рулонного материала: подсчитывается цифровым счетчиком |
